Escenario: Aislamiento de redes virtuales

  • Article

Al trabajar con el enrutamiento de centros virtuales de Virtual WAN, hay bastantes escenarios disponibles. En este escenario, el objetivo es evitar que las redes virtuales puedan comunicarse entre sí. Esto se conoce como aislamiento de las redes virtuales. Para obtener información sobre el enrutamiento de centros virtuales, consulte Acerca del enrutamiento de centros virtuales.

Diseño

En este escenario, la carga de trabajo dentro de una red virtual concreta permanece aislada y no puede comunicarse con otras redes virtuales. Sin embargo, es necesario que las redes virtuales tengan acceso a todas las ramas (VPN, ER y VPN de usuario). Para averiguar el número de tablas de enrutamiento que va a necesitar, puede crear una matriz de conectividad. En el caso de este escenario, será similar a la tabla siguiente, donde cada celda representa si un origen (fila) puede comunicarse con un destino (columna):

De A Redes virtuales Ramas
Redes virtuales → Directo Directo
Ramas → Directo Directo

En cada una de las celdas de la tabla anterior se describe si una conexión de Virtual WAN (el lado "De" del flujo, los encabezados de fila) se comunica con un prefijo de destino (el lado "A" del flujo, los encabezados de columna en cursiva). En este escenario no hay ningún firewall ni dispositivo virtual de red, por lo que la comunicación fluye directamente mediante Virtual WAN (de ahí la palabra "Directo" en la tabla).

Esta matriz de conectividad nos proporciona dos patrones de fila diferentes, que se traducen en dos tablas de enrutamiento. Virtual WAN ya tiene una tabla de enrutamiento predeterminada, por lo que hará falta otra. En este ejemplo, se asignará el nombre RT_VNET a la tabla de enrutamiento.

Las redes virtuales se asociarán a la tabla de enrutamiento RT_VNET. Como necesitan conectividad con las ramas, estas necesitan propagarse a RT_VNET (de lo contrario, las redes virtuales no aprenderían los prefijos de las ramas). Como las ramas siempre están asociadas a la tabla de enrutamiento predeterminada, las redes virtuales deben propagarse a la tabla de enrutamiento predeterminada. En consecuencia, este es el diseño final:

  • Redes virtuales:
    • Tabla de enrutamiento asociada: RT_VNET
    • Propagación a tablas de enrutamiento: Valor predeterminado
  • Ramas:
    • Tabla de enrutamiento asociada: Valor predeterminado
    • Propagación a tablas de enrutamiento: RT_VNET y Valor predeterminado

Tenga en cuenta que, puesto que las ramas son los únicos elementos que se propagan a la tabla de enrutamiento RT_VNET, serán los únicos prefijos que aprenderán las redes virtuales y no las de otras redes virtuales.

Para obtener información sobre el enrutamiento de centros virtuales, consulte Acerca del enrutamiento de centros virtuales.

Flujo de trabajo

Para poder configurar este escenario, tenga en cuenta los siguientes pasos:

  1. Cree una tabla de enrutamiento personalizada en cada centro. En el ejemplo, la tabla de ruta es RT_VNet. Para crear una tabla de rutas, consulte Configuración del enrutamiento de centro virtual. Para obtener más información sobre las tablas de rutas, consulte Acerca del enrutamiento de centros virtuales.

  2. Cuando cree la tabla de rutas RT_VNet, configure las siguientes opciones:

    • Asociación: Seleccione las redes virtuales que desea aislar.
    • Propagación: Seleccione la opción para las ramas, e indique que las conexiones de rama (VPN/ER/P2S) propagan las rutas a esta tabla de rutas.

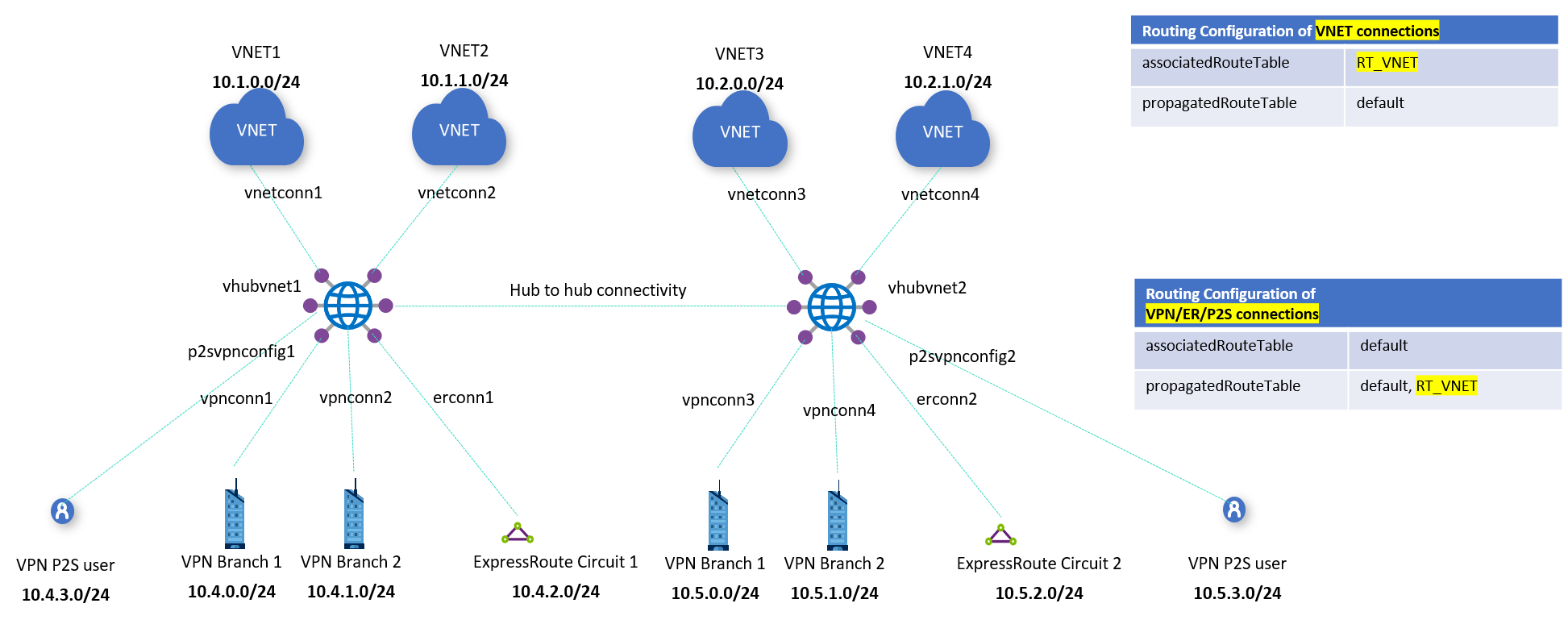

Redes virtuales aisladas
