Kurz: Vytvoření řídicího panelu

Naučte se používat uživatelské rozhraní řídicího panelu k vytváření a sdílení přehledů. Informace o funkcích řídicího panelu najdete v tématu Řídicí panely.

Kroky v tomto kurzu ukazují, jak sestavit a sdílet následující řídicí panel:

Požadavky

• Jste přihlášeni k pracovnímu prostoru Azure Databricks.
• V daném pracovním prostoru máte nárok SQL.
• Máte alespoň přístup k jednomu nebo více skladům SQL.

Krok 1. Vytvoření řídicího panelu

Na bočním panelu klikněte na Nový a vyberte Řídicí panel.

Ve výchozím nastavení se nový řídicí panel automaticky pojmenuje časovým razítkem vytvoření a uloží se do vašeho /Workspace/Users/<username> adresáře.

Poznámka:

Můžete také vytvořit nový řídicí panel ze stránky výpisu řídicích panelů nebo tlačítka Přidat v nabídce Pracovní prostor.

Krok 2. Definování datových sad

Karta Plátno slouží k vytváření a úpravám widgetů, jako jsou vizualizace, textová pole a filtry. Karta Data slouží k definování podkladových datových sad používaných na řídicím panelu.

Poznámka:

Všichni uživatelé můžou psát dotazy SQL k definování datové sady. Uživatelé v pracovních prostorech s podporou katalogu Unity můžou místo toho vybrat tabulku katalogu Unity nebo zobrazit jako datovou sadu.

1. Klikněte na kartu Data.

2. Klikněte na Vytvořit z SQL a vložte následující dotaz. Potom kliknutím na Spustit vrátíte kolekci záznamů.

   SELECT
     T.tpep_pickup_datetime,
     T.tpep_dropoff_datetime,
     T.fare_amount,
     T.pickup_zip,
     T.dropoff_zip,
     T.trip_distance,
     T.weekday,
     CASE
       WHEN T.weekday = 1 THEN 'Sunday'
       WHEN T.weekday = 2 THEN 'Monday'
       WHEN T.weekday = 3 THEN 'Tuesday'
       WHEN T.weekday = 4 THEN 'Wednesday'
       WHEN T.weekday = 5 THEN 'Thursday'
       WHEN T.weekday = 6 THEN 'Friday'
       WHEN T.weekday = 7 THEN 'Saturday'
       ELSE 'N/A'
     END AS day_of_week,
     T.fare_amount,
     T.trip_distance
   FROM
     (
       SELECT
         dayofweek(tpep_pickup_datetime) as weekday,
         *
       FROM
         `samples`.`nyctaxi`.`trips`
       WHERE
         trip_distance > 0
         AND trip_distance < 10
         AND fare_amount > 0
         AND fare_amount < 50
     ) T
   ORDER BY
     T.weekday


3. Zkontrolujte výsledky. Vrácené záznamy se zobrazí v editoru po dokončení dotazu.

4. Změňte název dotazu. Nově definovaná datová sada se automaticky vyloží s názvem "Nepojmenovaná datová sada". Poklikáním na název ho přejmenujte , "Taxicab data".

Poznámka:

Tento dotaz přistupuje k datům z katalogu ukázek v Azure Databricks. Tabulka obsahuje veřejně dostupná data taxicab z New Yorku v roce 2016. Výsledky dotazů jsou omezené na platné jízdy, které jsou pod 10 mil a stojí méně než padesát dolarů.

Krok 3. Vytvoření a umístění vizualizace

Pokud chcete vytvořit první vizualizaci, proveďte následující kroky:

1. Klikněte na kartu Plátno .

2. Kliknutím na Vytvořit vizualizaci vytvoříte widget vizualizace a pomocí myši ho umístíte na plátno.



Krok 4. Konfigurace vizualizace

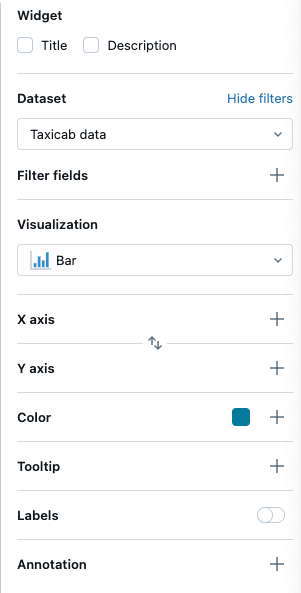

Když je vybraný widget vizualizace, můžete k zobrazení dat použít konfigurační panel na pravé straně obrazovky. Jak je znázorněno na následujícím obrázku, byla definována pouze jedna datová sada a je vybrána automaticky.

Nastavení osy X

1. V případě potřeby vyberte panel z rozevírací nabídky Vizualizace .
2. Kliknutím vyberte data zobrazená podél osy X. K vyhledání pole podle názvu můžete použít panel hledání. Vyberte tpep_dropoff_datetime.
3. Kliknutím na název pole, který jste vybrali, zobrazíte další možnosti konfigurace.
   • Jako typ měřítka vyberte Dočasný.
   • Pro výběr transformace zvolte HOURLY (HODINA).

Nastavení osy Y

1. Kliknutím na tlačítko vedle osy Y vyberte fare_amount pro data zobrazená podél osy y.

2. Kliknutím na název pole, který jste vybrali, zobrazíte další možnosti konfigurace.

   • Jako typ měřítka vyberte Kvantitativní.
   • Pro výběr transformace zvolte AVG.



   Volitelné: Vytváření vizualizací pomocí Nástroje Databricks Assistant

   Pomocí Nástroje Databricks Assistant můžete vytvářet vizualizace pomocí přirozeného jazyka.

   Pokud chcete vygenerovat stejný graf jako výše, zvolte jednu z následujících možností:

   • Vytvoření nového widgetu vizualizace:
     • Klikněte na Vytvořit vizualizaci. Widget se zobrazí s výzvou: Popište graf....
     • Zadejte "Pruhový graf průměrné částky jízdy za hodinovou dobu výpadku"
   • Úprava existujícího widgetu:
     • Klikněte na ikonu Pomocníka . Zobrazí se vstupní výzva. Zadejte novou výzvu k grafu. Můžete požádat o zcela nový graf nebo požádat o úpravy. Můžete například zadat "Přepnout na spojnicový graf" a upravit typ grafu.

Krok 5. Klonování a úprava vizualizace

Existující graf můžete naklonovat a vytvořit novou vizualizaci.

1. Klikněte pravým tlačítkem myši na existující graf a potom klikněte na Klonovat.
2. Když vyberete nový graf, změňte pomocí konfiguračního panelu pole osy X na tpep_pickup_datetime. V případě potřeby zvolte hodinově pod typem transformace .
3. Pomocí selektoru Color/Group by selector zvolte novou barvu nového pruhového grafu.

Krok 6. Vytvoření bodového grafu

Vytvořte nový bodový graf s barvami diferencovanými podle hodnoty. Pokud chcete vytvořit bodový graf, proveďte následující kroky:

1. Kliknutím na ikonu Vytvořit vizualizaci vytvoříte nový widget vizualizace.

2. Nakonfigurujte graf provedením následujících výběrů:

   • Datová sada: Data Taxicab
   • Vizualizace: Bodový
   • Osa X: trip_distance
   • Osa Y: fare_amount
   • Barva/seskupení podle: day_of_week

   Poznámka:

   Po automatickém přiřazení barev podle kategorie můžete změnit barvu přidruženou k určité hodnotě kliknutím na barvu v konfiguračním panelu.

Krok 7. Vytvoření filtrů řídicího panelu

Pomocí filtrů můžete vytvářet interaktivní řídicí panely. V tomto kroku vytvoříte filtry pro tři pole.

Vytvoření filtru rozsahu kalendářních dat

1. Kliknutím na Přidat filtr (pole nebo parametr) přidáte widget filtru. Umístěte ho na plátno.
2. V rozevírací nabídce Filtr na konfiguračním panelu vyberte výběr rozsahu dat.
3. Zaškrtněte políčko Název a vytvořte ve filtru pole nadpisu. Klikněte na zástupný název a zadejte rozsah kalendářních dat, aby se filtr přejmenovává.
4. V nabídce Pole vyberte Taxicab_data.tpep_pickup_datetime.

Vytvoření rozevíracího filtru s jedním výběrem

1. Kliknutím na Přidat filtr (pole nebo parametr) přidáte widget filtru. Umístěte ho na plátno.
2. V rozevírací nabídce Filtr na konfiguračním panelu vyberte Rozevírací seznam (jeden výběr).
3. Zaškrtněte políčko Název a vytvořte ve filtru pole nadpisu. Kliknutím na zástupný název a zadáním psč rozevíracího seznamu přejmenujte filtr.
4. V nabídce Pole vyberte Taxicab_data.dropoff_zip.

Klonování filtru

1. Klikněte pravým tlačítkem na filtr PSČ pro rozevírací seznam. Potom klikněte na Klonovat.
2. Kliknutím na tlačítko odeberete aktuální pole. Potom vyberte Taxicab_data.pickup_zip a vyfiltrujte ho.

Krok 8. Změna velikosti a uspořádání grafů a filtrů

Pomocí myši uspořádejte a změňte velikost grafů a filtrů.

Následující obrázek ukazuje jedno možné uspořádání pro tento řídicí panel.

Krok 9. Publikování a sdílení

Při vývoji řídicího panelu se průběh uloží jako koncept. Pokud chcete vytvořit čistou kopii pro snadnou spotřebu, publikujte řídicí panel.

1. Klikněte na tlačítko Sdílet vedle. Potom klikněte na Publikovat.

2. Zkontrolujte Lidé s přístupem a klepněte na tlačítko Publikovat. Publikovaný řídicí panel uvidí jednotliví uživatelé a skupiny s alespoň oprávněním CAN VIEW.

3. Pokud chcete zobrazit publikovaný řídicí panel, postupujte podle odkazu uvedeného v oznámení o publikování.



4. Pokud chcete změnit seznam uživatelů nebo skupin, se kterými chcete řídicí panel sdílet, vraťte se na řídicí panel konceptu a klikněte na tlačítko Sdílet . Přidejte uživatele nebo skupiny, se kterými chcete sdílet. Podle potřeby nastavte úrovně oprávnění. Další informace o oprávněníchach
