Konfigurace a zobrazení metrik aplikační sítě Azure Kubernetes (Preview)

Důležité

Funkce AKS ve verzi Preview jsou k dispozici na bázi samoobsluhy a dobrovolného přihlášení. Ukázky jsou poskytovány "jak jsou" a "podle aktuální dostupnosti" a jsou vyloučené ze smluv o úrovni služeb a omezené záruky. Předběžné verze AKS jsou částečně pokryty zákaznickou podporou podle možností. Proto tyto funkce nejsou určené pro produkční použití. Další informace najdete v následujících článcích podpory:

• Zásady podpory AKS
• Nejčastější dotazy ohledně podpory Azure

Azure Kubernetes Application Network poskytuje komplexní metriky pro vaše úlohy a komponenty roviny dat aplikační sítě Azure Kubernetes (ZTunnel, Istio CNI a Waypoint) prostřednictvím metrik služby Azure Monitor. Tento článek vysvětluje, jak nakonfigurovat a zobrazit tyto metriky ve službě Azure Monitor.

Omezení

Metriky řídicí roviny se v současné době nepodporují. Jsou ale k dispozici metriky roviny dat a můžete je použít k monitorování stavu a výkonu úloh a komponent aplikační sítě Azure Kubernetes.

Metriky roviny dat

Metriky roviny dat zahrnují metriky z vašich úloh nebo aplikací a appnet-system oboru názvů. Azure Kubernetes Application Network v současné době poskytuje podporu pouze pro metriky roviny dat.

Konfigurace metrik roviny dat

Možnosti konfigurace pracovního prostoru pro metriky roviny dat

Když pro členské clustery aplikační sítě Azure Kubernetes povolíte shromažďování metrik Prometheus, máte pro konfiguraci pracovního prostoru následující možnosti:

• Použijte existující pracovní prostor služby Azure Monitor.
• Vynechejte ID prostředku pracovního prostoru a použijte výchozí pracovní prostor, který byl vytvořen pro vaši skupinu prostředků.
• Vytvořte nový pracovní prostor služby Azure Monitor.

Povolení shromažďování metrik roviny dat

Použití existujícího pracovního prostoru služby Azure Monitor

1. Povolte shromažďování metrik Prometheus v clusteru členů aplikační sítě Azure Kubernetes pomocí az aks update příkazu s parametrem --azure-monitor-workspace-resource-id nastaveným na vaše stávající ID pracovního prostoru. Pokud je metrika Služby Azure Monitor už ve vašem členském clusteru povolená, můžete přejít k dalšímu kroku.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \
     --azure-monitor-workspace-resource-id $WORKSPACE_ID


2. V kube-system namespace vytvořte a použijte následující objekt ConfigMap pomocí příkazu kubectl apply. Tento ConfigMap umožňuje sběr dat ze Ztunnelu, Istio CNI, waypointu a vašich aplikací a úloh.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


3. Do podů aplikací, které chcete sešrotovat, přidejte poznámky.

   • prometheus.io/scrape: "true" je nutné indikovat, že pod by měl být škrábaný.
   • prometheus.io/path se volitelně používá k označení cesty, kde jsou metriky hostované. Pokud tento parametr vynecháte, výchozí hodnota je /metrics.
   • prometheus.io/port volitelně se používá k označení portu, kde jsou hostované metriky. Pokud tento parametr vynecháte, nástroj Prometheus použije deklarované porty kontejneru ze specifikace podu. Pro kontejnery bez deklarovaných portů vytvoří Prometheus cíl bez portu (jenom IP adresa), který vyžaduje správnou konfiguraci opětovného označení pro práci s poznámkami portů. Doporučujeme explicitně zadat port pro zajištění spolehlivého scrapování.

   Následující ukázka definuje poznámky pro pod, který hostuje metriky na <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   Načtení této konfigurace pomocí skupiny AMA metrics ReplicaSet může trvat několik minut.

Použití výchozího pracovního prostoru

1. Povolte shromažďování metrik Prometheus v clusteru člena aplikační sítě Azure Kubernetes pomocí az aks update příkazu. Pokud je metrika Služby Azure Monitor už ve vašem členském clusteru povolená, můžete přejít k dalšímu kroku.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \


2. V kube-system namespace vytvořte a použijte následující objekt ConfigMap pomocí příkazu kubectl apply. Tento ConfigMap umožňuje sběr dat ze Ztunnelu, Istio CNI, waypointu a vašich aplikací a úloh.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


3. Do podů aplikací, které chcete sešrotovat, přidejte poznámky.

   • prometheus.io/scrape: "true" je nutné indikovat, že pod by měl být škrábaný.
   • prometheus.io/path se volitelně používá k označení cesty, kde jsou metriky hostované. Pokud tento parametr vynecháte, výchozí hodnota je /metrics.
   • prometheus.io/port volitelně se používá k označení portu, kde jsou hostované metriky. Pokud tento parametr vynecháte, nástroj Prometheus použije deklarované porty kontejneru ze specifikace podu. Pro kontejnery bez deklarovaných portů vytvoří Prometheus cíl bez portu (jenom IP adresa), který vyžaduje správnou konfiguraci opětovného označení pro práci s poznámkami portů. Doporučujeme explicitně zadat port pro zajištění spolehlivého scrapování.

   Následující ukázka definuje poznámky pro pod, který hostuje metriky na <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   Načtení této konfigurace pomocí skupiny AMA metrics ReplicaSet může trvat několik minut.

Vytvoření nového pracovního prostoru Služby Azure Monitor

1. Pomocí příkazu vytvořte nový pracovní prostor Azure Monitoru az monitor account create .

   az monitor account create --name $AMW_NAME --resource-group $AKS_RG --location $LOCATION


2. Povolte shromažďování metrik Prometheus v clusteru členů aplikační sítě Azure Kubernetes pomocí az aks update příkazu s parametrem --azure-monitor-workspace-resource-id nastaveným na vaše stávající ID pracovního prostoru.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \
     --azure-monitor-workspace-resource-id $WORKSPACE_ID


3. V kube-system namespace vytvořte a použijte následující objekt ConfigMap pomocí příkazu kubectl apply. Tento ConfigMap umožňuje sběr dat ze Ztunnelu, Istio CNI, waypointu a vašich aplikací a úloh.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


4. Do podů aplikací, které chcete sešrotovat, přidejte poznámky.

   • prometheus.io/scrape: "true" je nutné indikovat, že pod by měl být škrábaný.
   • prometheus.io/path se volitelně používá k označení cesty, kde jsou metriky hostované. Pokud tento parametr vynecháte, výchozí hodnota je /metrics.
   • prometheus.io/port volitelně se používá k označení portu, kde jsou hostované metriky. Pokud tento parametr vynecháte, nástroj Prometheus použije deklarované porty kontejneru ze specifikace podu. Pro kontejnery bez deklarovaných portů vytvoří Prometheus cíl bez portu (jenom IP adresa), který vyžaduje správnou konfiguraci opětovného označení pro práci s poznámkami portů. Doporučujeme explicitně zadat port pro zajištění spolehlivého scrapování.

   Následující ukázka definuje poznámky pro pod, který hostuje metriky na <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   Načtení této konfigurace pomocí skupiny AMA metrics ReplicaSet může trvat několik minut.

Zobrazení metrik roviny dat

1. Na webu Azure Portal přejděte do pracovního prostoru služby Azure Monitor a dotazujte se na metriky pomocí nástroje PromQL.

2. Vygenerujte nějaký provoz a pak výběrem dotazů z vystavených metrik zobrazte metriky. Spuštěním následujícího dotazu můžete například zobrazit celkový počet žádostí zpracovaných waypointem:

   # ztunnel
   istio_xds_connection_terminations_total

   # waypoint
   istio_requests_total

   # istio-cni
   istio_cni_install_ready

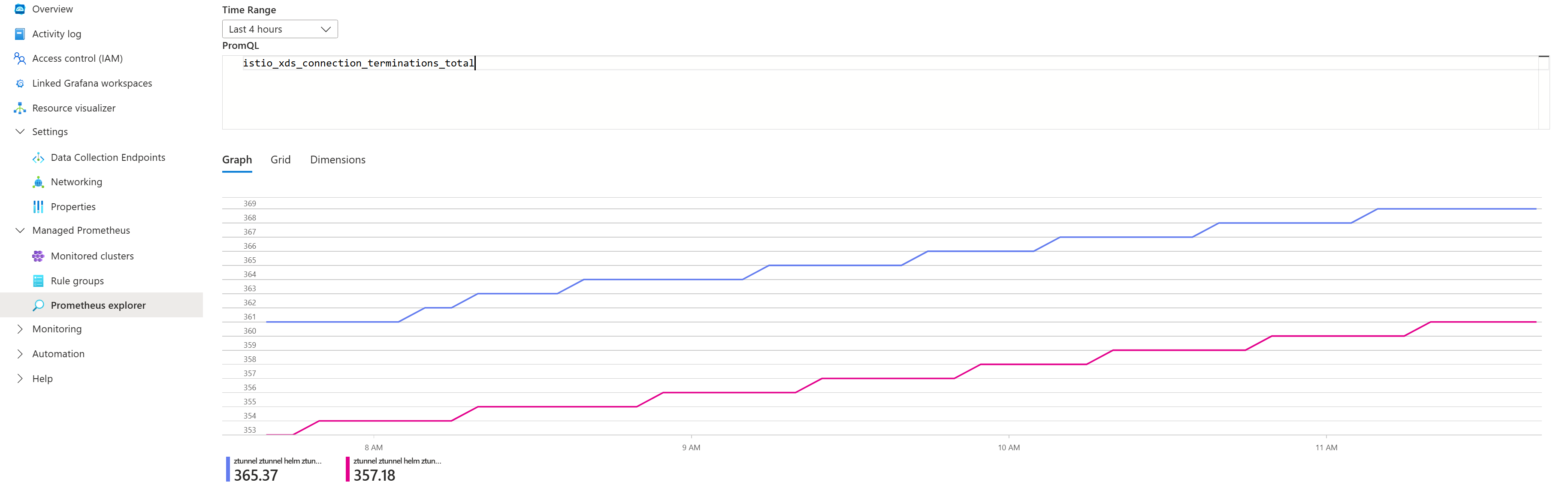

   Následující snímek obrazovky ukazuje výsledky ukázkových dotazů:



Seznam vystavených metrik

Součást	Vystavené metriky
ZTunnel	istio_build istio_xds_connection_terminations_total istio_xds_message_total istio_xds_message_bytes_total istio_tcp_connections_opened_total istio_tcp_connections_closed_total istio_tcp_received_bytes_total istio_tcp_sent_bytes_total istio_on_demand_dns istio_dns_requests_total istio_dns_upstream_requests istio_dns_upstream_failures istio_dns_upstream_request_duration_seconds workload_manager_active_proxy_count workload_manager_pending_proxy_count workload_manager_proxies_started_total workload_manager_proxies_stopped_total
Istio CNI	istio_cni_install_ready istio_cni_installs_total nodeagent_reconcile_events_total ztunnel_connected
Waypoint	istio_build istio_request_bytes_bucket istio_request_bytes_count istio_request_bytes_sum istio_request_duration_milliseconds_bucket istio_request_duration_milliseconds_count istio_request_duration_milliseconds_sum istio_requests_total istio_response_bytes_bucket istio_response_bytes_count istio_response_bytes_sum

Přístup k metrikám přímo z proxy waypointu

Kromě metrik požadavků a odpovědí Istio emitují waypoint proxy také metriky Envoy.

• Pokud chcete najít úplný seznam metrik vygenerovaných waypointem, můžete portovat na proxy směrového bodu ve vašem oboru názvů a zobrazit seznam metrik pomocí následujících příkazů:

  # Port-forward to waypoint proxy
  kubectl port-forward -n <namespace> deployment/waypoint 15020:15020 &

  # List metrics exposed by waypoint
  curl http://localhost:15020/stats/prometheus | grep -v '^#' | grep -v '^$' | awk -F'{' '{print $1}' | sort -u

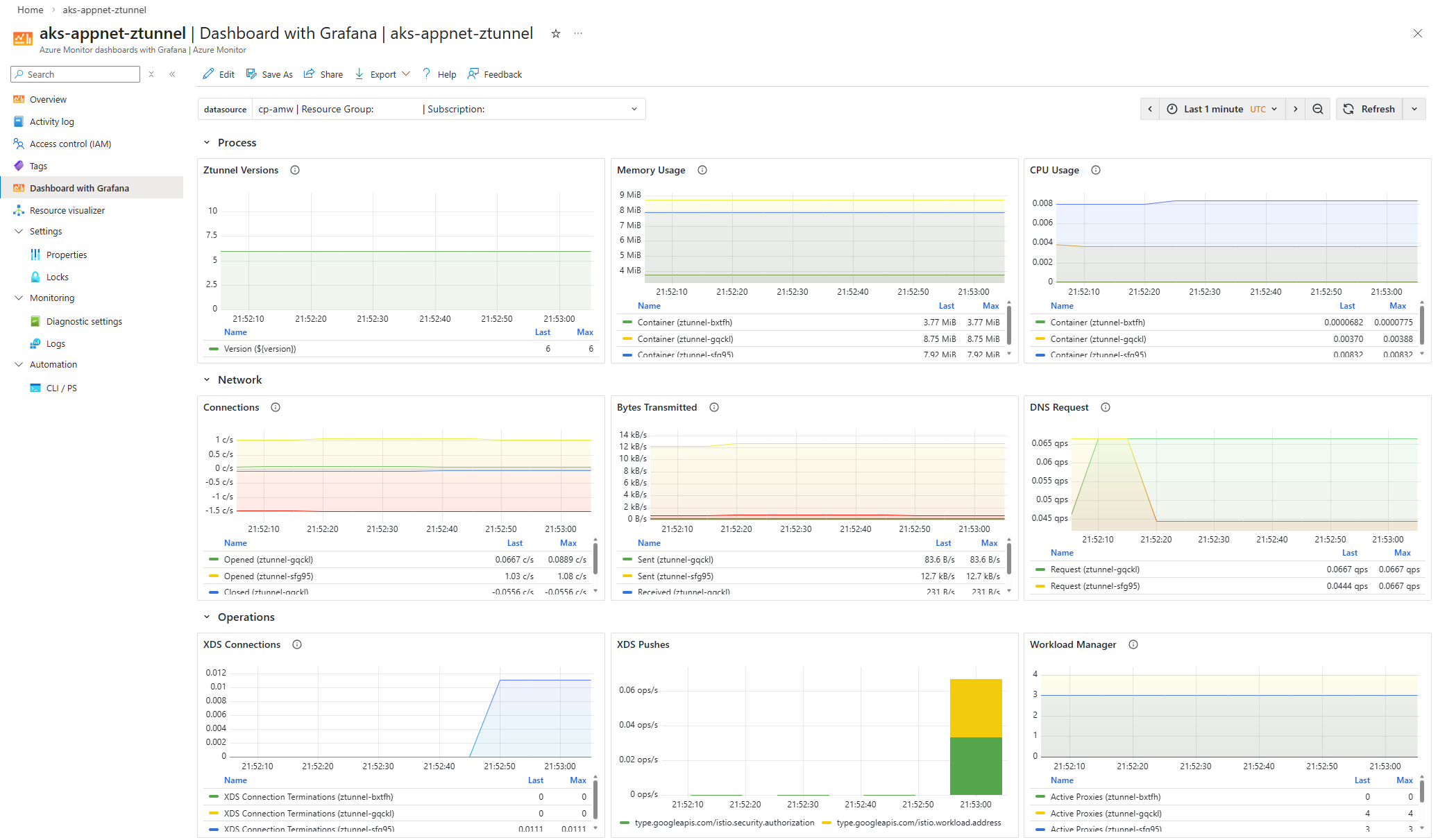

Vizualizace metrik pomocí Grafany na webu Azure Portal

1. Importujte řídicí panely komunity Istio.

2. Vygenerujte provoz pro váš členský cluster a pak přejděte do pracovního prostoru služby Azure Monitor na webu Azure Portal.

3. Vyberte Monitorovací panely>s Grafanou.

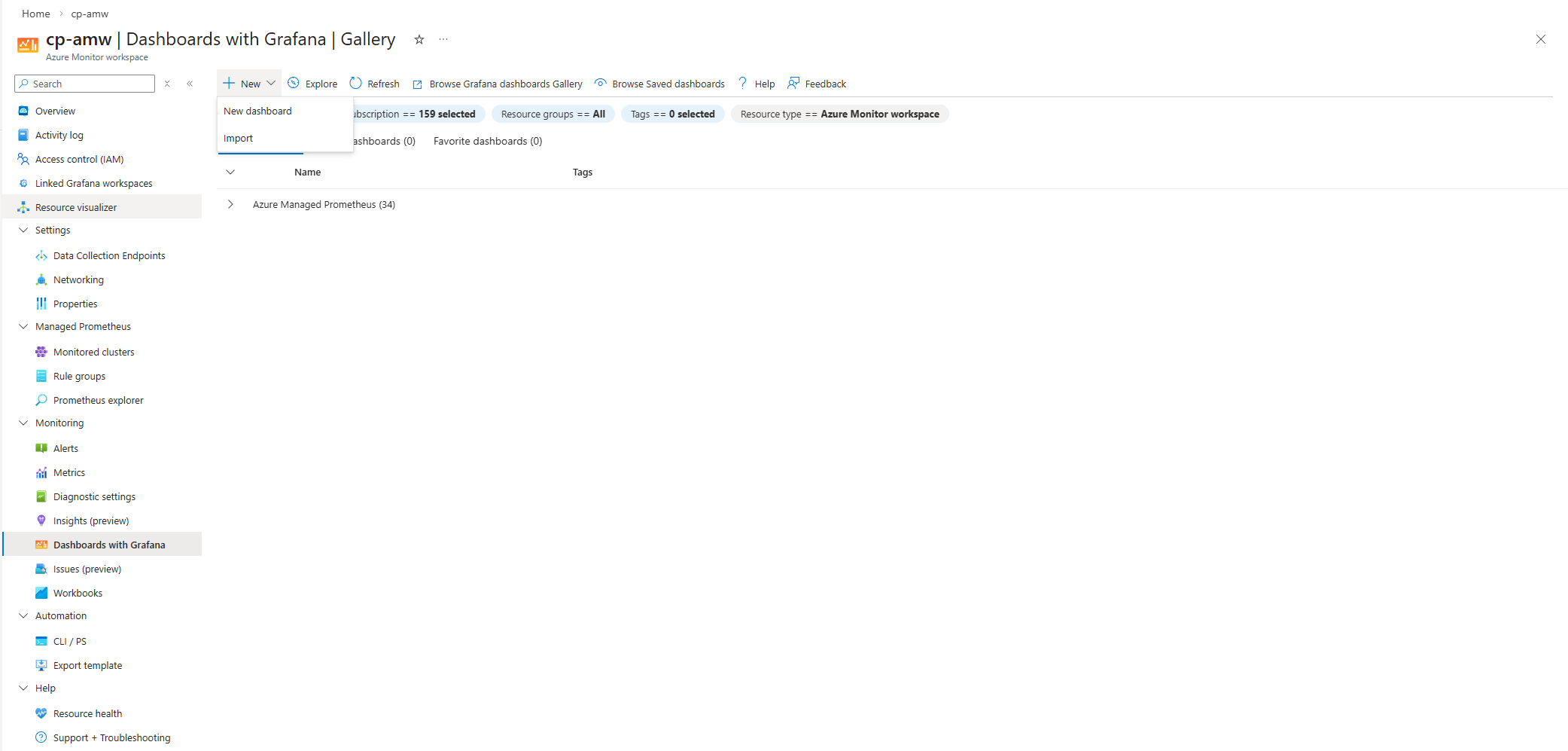

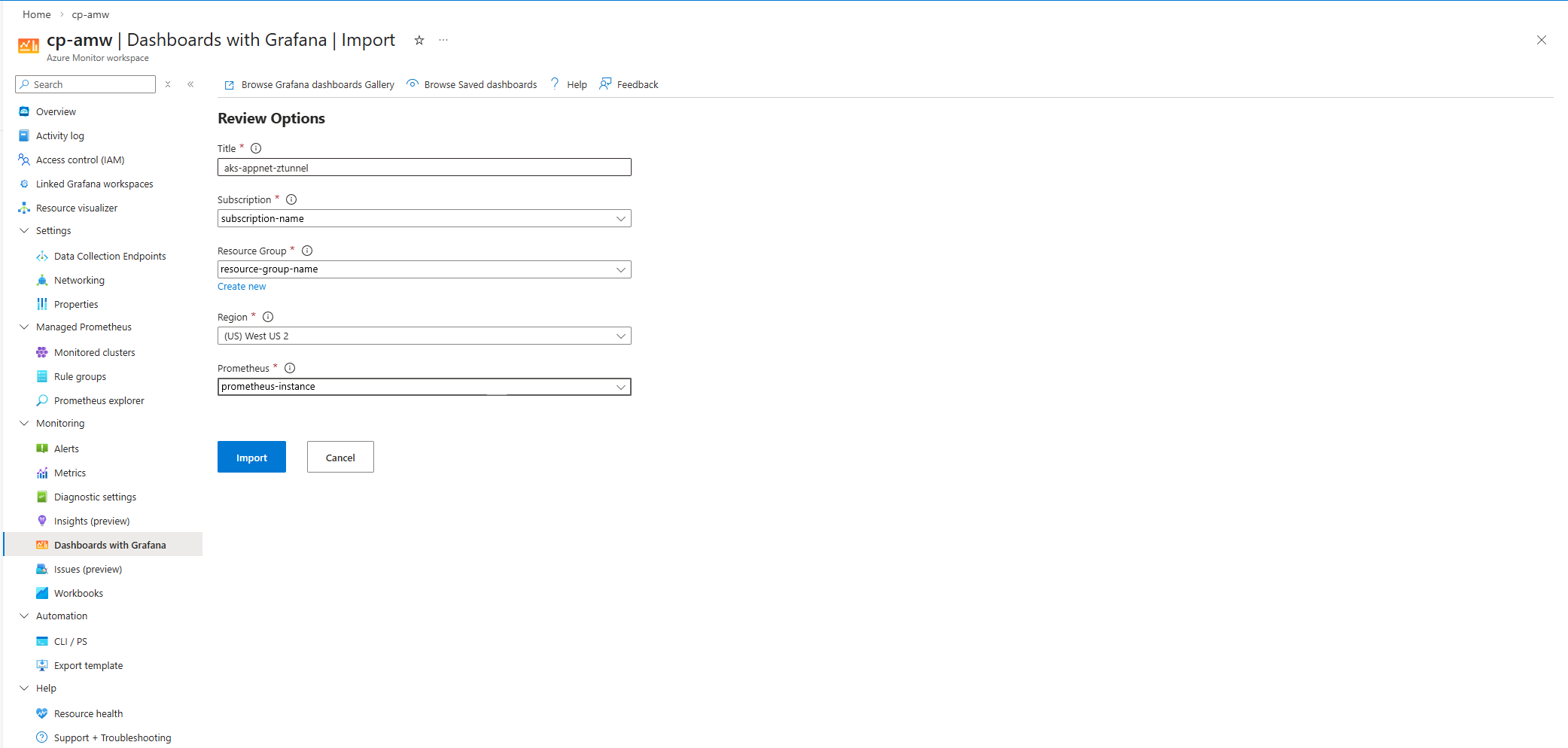

   Následující snímky obrazovky ukazují příklady importu řídicího panelu Istio Ztunnel:







Pokud chcete nakonfigurovat Azure Managed Grafana místo řídicích panelů pomocí Grafany, přečtěte si téma Vytvoření pracovního prostoru Azure Managed Grafana pomocí Azure CLI.
