Vizualizace řídicích panelů

Tento článek vysvětluje, jak používat a přizpůsobovat widgety vizualizací na řídicích panelech AI/BI.

Vytvoření a konfigurace grafu

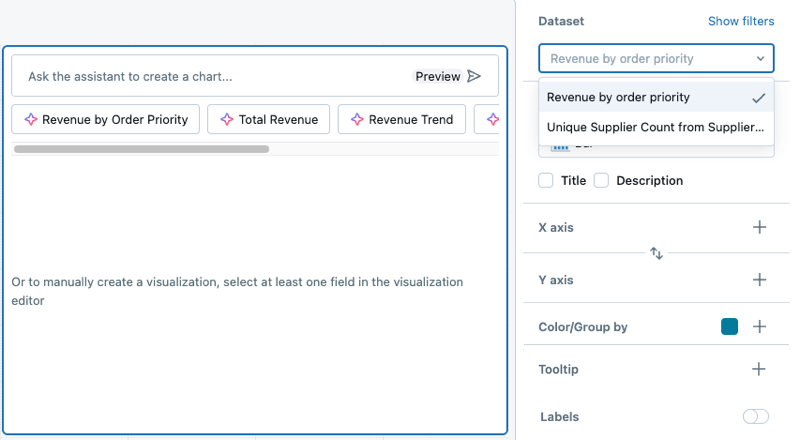

Po přidání widgetu vizualizace na plátno se na pravé straně obrazovky zobrazí panel Konfigurace vizualizace. Ve výchozím nastavení je vybraná první datová sada uvedená na kartě Data a výchozím typem vizualizace je pruhový graf.

Pokud chcete vytvořit graf, postupujte následovně:

1. Vyberte datovou sadu: Pomocí rozevíracího seznamu Datová sada vyberte datovou sadu pro vaši vizualizaci.
2. Přidat filtry (volitelné): Klikněte na Zobrazit filtry a aplikujte statický filtr nebo parametr na vaši vizualizaci. Můžete filtrovat podle libovolného pole. Pokud vaše datová sada obsahuje parametr, zobrazí se také možnost jeho použití.
3. Zvolte typ vizualizace: Vyberte typ vizualizace v rozevírací nabídce Vizualizace. Podrobnosti o dostupných typech vizualizací a jejich konfiguracích najdete v tématu Typy vizualizací řídicího panelu AI/BI.
4. Definovat pole osy x a y: Po výběru datové sady zvolte pole, která se mají zobrazit na ose x a ose y. Pole můžete změnit přetažením do požadované pozice. U popisků grafu můžete pomocí pole zobrazovaného názvu přejmenovat popisek osy.

Poznámka

Pokud použijete Databricks Assistant k vygenerování grafu, výběr datové sady a vizualizace se automaticky upraví podle vašeho požadavku. Podrobné pokyny k vytváření vizualizací s asistencí umělé inteligence najdete v tématu Vytváření vizualizací pomocí nástroje Databricks Assistant.

Použít formátování grafu

Grafy obsahují přizpůsobitelné možnosti formátování pro osy, barvy, popisky a nápovědy. Možnosti formátování se liší podle typu grafu a hodnot datových sad.

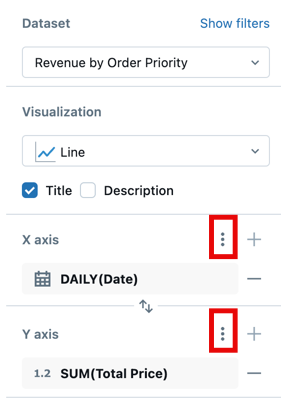

Následující snímek obrazovky zvýrazní nabídky kebabu použité k formátování os x a y.

Nastavení osy formátu

Pokud chcete naformátovat osu x nebo osu y, použijte Nabídku kebabu v příslušné části osy X nebo osy Y na panelu pro úpravy vizualizace.

Nakonfigurujte následující nastavení:

• Zobrazit název osy: Ve výchozím nastavení povoleno. Pokud chcete skrýt název osy, zadejte vlastní název nebo zrušte zaškrtnutí políčka.
• Zobrazit hodnoty osy: Ve výchozím nastavení povoleno. Pokud chcete skrýt hodnoty osy, zrušte zaškrtnutí políčka.

V závislosti na typu reprezentovaných dat se zobrazí další ovládací prvky.

Průběžná data:

• Vlastní minimální a maximální hodnoty: Zadejte hodnoty, které nastaví limity zobrazených dat.
• Obrácená osa: Vyberte obrácenou osu, aby se hodnoty osy zobrazily sestupně.
• funkce Měřítko: Zvolte Lineární nebo Logaritmické (symetrické).
• Kliknutím na Formát zobrazíte další možnosti formátování. Automatické automaticky formátuje váš graf a je ve výchozím nastavení vybráno. Kliknutím na Vlastní zobrazíte další možnosti formátování. Viz Formátování číselných hodnot.

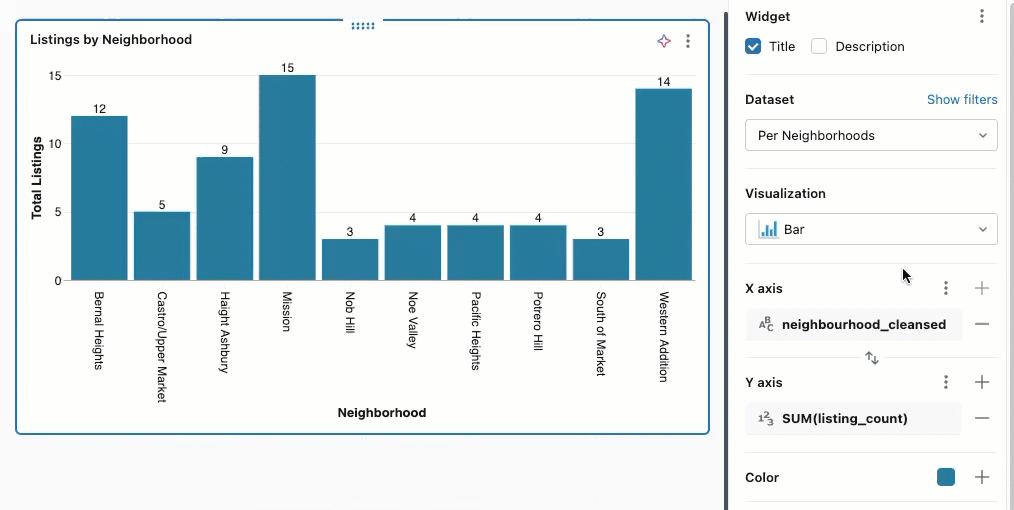

Pro kategorická data:

• Úhel popisku: Zvolte úhel, ve kterém chcete popisky použít. Ve výchozím nastavení je vybraná možnost Automaticky.
• Třídit: Zvolte, jak uspořádat kategorické hodnoty na ose:
  • Abecední: Řazení názvů kategorií podle abecedy
  • Podle pole: Seřadit podle hodnoty pole míry ve vzestupném nebo sestupném pořadí. Po výběru směru řazení zvolte, které pole se má použít:
    • Osa Y: Seřadit podle pole míry zobrazeného na ose Y
    • Pole: Seřadit podle jakéhokoli jiného pole míry v datové sadě, i když se v grafu nezobrazuje. V rozevíracím seznamu vyberte pole a zvolte agregaci (SUMA, MIN, MAX nebo COUNT). To je užitečné pro řazení kategorií podle metrik, které poskytují kontext bez nepotřebné vizualizace.
  • Vlastní: Uspořádejte hodnoty v určitém pořadí. Najeďte myší na hodnotu a pomocí úchytu ji přetáhněte na pozici.

Poznámka

Pokud některé z uvedených možností nejsou k dispozici, nelze je použít u vybraného typu grafu.

Formátování číselných hodnot

Čísla můžete formátovat pro popisky značek osy, popisky dat a vyskakovací nápovědy. Přístup k možnostem formátování:

1. Klikněte na vedle osy X nebo osy Y v konfiguračním panelu grafu.
2. Klikněte na Formát a vyberte si z následujících možností:

• typ : Žádný, Měna ($), Procento (%)
• zkratka: Žádné, Kompaktní, Vědecké
• Desetinná místa: Maximální, Přesný počet, Všechna nebo uživatelsky nastavený počet míst
• Oddělovač skupin: Volitelně můžete zahrnout čárku nebo jiný oddělovač.

Poznámka

K dispozici jsou různé formáty měn. Po výběru měny zvolte upřednostňovanou možnost v rozevírací nabídce.

Přizpůsobení prvků grafu

Můžete formátovat legendy grafu, barvy, vyskakovací okna a popisky hodnot.

Barvy grafu

Změna barev grafu:

1. Kliknutím na barvu v grafu otevřete výběr barvy.
2. Zadejte hodnotu HEX nebo RGB pro přesnou barvu.
3. Klikněte na v části Barva pro úpravu neprůhlednosti všech barev.

Legenda

Klikněte na v části Barva zobrazí možnosti pro změnu viditelnosti, názvu nebo pozice legendy grafu. K dispozici jsou následující možnosti:

• Zobrazit legendu: Pomocí zaškrtávacího políčka můžete legendu zobrazit nebo skrýt.
• Zobrazit název legendy: Pomocí zaškrtávacího políčka zobrazíte nebo skryjete název legendy. Pokud je název viditelný, můžete zadat, aby se přepsala výchozí hodnota, což je název sloupce.
• Pozice legendy: Pomocí rozevíracího seznamu můžete upravit umístění legendy ve widgetu vizualizace. Legendy je možné umístit do horního, dolního, levého nebo pravého okraje vizualizace.

Nápověda

Tooltipy zobrazují přesná měření dat u ukazatele. Ve výchozím nastavení zobrazují hodnoty z osy x, osy y a všech polí barev/seskupení. Chcete-li přidat další pole do popisku:

1. Klikněte na tlačítko + v části Nápověda editoru vizualizací.
2. Pomocí rozevíracího seznamu vyberte další pole nebo pomocí textového pole vyhledejte podle názvu.

Poznámka

Pokud v editoru vizualizace není část Tooltip, tento typ grafu nepodporuje přizpůsobení Tooltipu.

Popisky hodnot

Pomocí přepínače můžete zapnout nebo vypnout popisky dat. Pokud je tato možnost povolená, můžete zvolit způsob zobrazení popisků:

• Automaticky: Zobrazí hodnoty osy y jako popisky.
• Pole: Vyberte konkrétní pole, které se má zobrazit jako popisky. Můžete použít transformaci (například SUMA nebo AVG) a zvolit možnosti formátování pro vybrané pole.

Hodnoty Null se v grafu nezobrazují jako popisky. K selektivnímu zobrazení popisků můžete použít podmíněnou logiku.

Následující dotaz vytvoří datovou sadu, ve které se popisky zobrazí jenom pro konkrétní datové body:

SELECT
  *,
  CASE
    WHEN pickup_zip = 10009 THEN fare_amount
    ELSE NULL
  END AS custom_label
FROM
  main.samples.taxi_trips

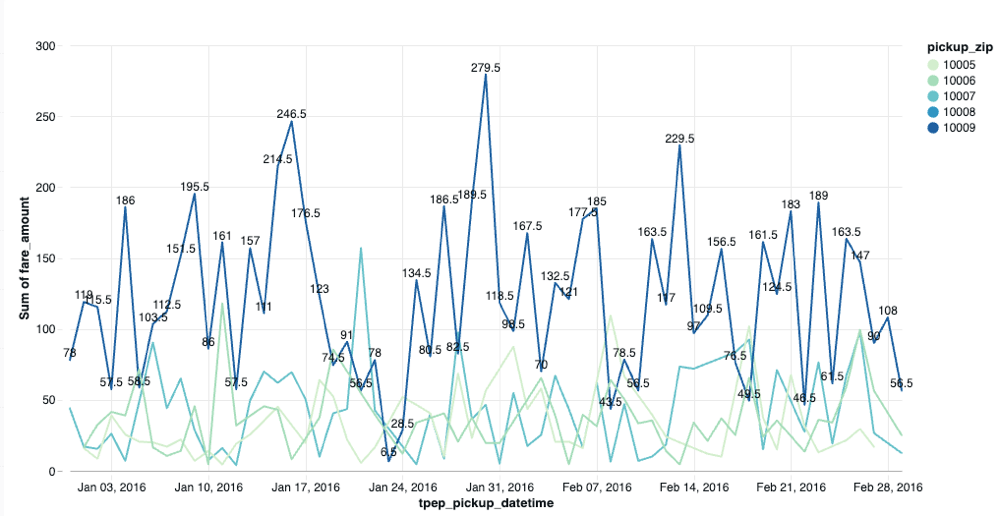

Pokud použijete custom_label jako pole popisku hodnoty, zobrazí se pouze datové body, kde se zobrazují popisky pickup_zip = 10009fare_amount. Všechny ostatní datové body s hodnotami null se zobrazí v grafu bez popisků.

Nastavení velikosti

Nastavení Velikost řídí vizuální rozměry spojnicových grafů, bodových grafů, bublinových grafů a bodových map. Jeho použití závisí na typu grafu:

Spojnicové grafy:

• Pokud v oblasti Velikost nejsou zadány žádné řady, posuvník změní stejnou tloušťku čáry.
• Pokud jsou řady zadány v oblasti Velikost , můžete pro každou řadu nastavit různé hodnoty tloušťky.

Bodové a bublinové grafy:

• Přidejte pole do nastavení Velikost , aby se v závislosti na metrice lišil velikost značky bodu.
• Když je velikost založená na datovém poli, stane se graf bublinovým grafem, kde velikost jednotlivých bodů odráží hodnotu metriky.

Bodové mapy: Pomocí nastavení Velikost můžete měnit velikosti mapových značek na základě kvantitativního pole, které zobrazuje velikost v různých geografických umístěních.

Mřížka

Grafy podporují vypnutí a zapnutí mřížky pro zlepšení čitelnosti. Mřížky se ve výchozím nastavení zobrazují na podporovaných typech grafů a pomáhají divákům interpretovat datové body tím, že poskytují vizuální referenční čáry zarovnané s hodnotami osy.

Jak přepínat mřížku:

1. Na konfiguračním panelu vizualizace vyhledejte možnosti mřížky.
2. Pomocí přepínače můžete zobrazit nebo skrýt mřížku grafu.

Mřížka se automaticky upraví na základě vlastních barev pozadí a nastavení formátování osy.

Anotace

Poznámky jsou vodorovné nebo svislé referenční čáry, které můžete přidat do grafů pro sledování prahových hodnot, cílů nebo srovnávacích testů. Můžete například přidat vodorovnou čáru na 100, abyste zobrazili cíl prodeje nebo označili základní linii výkonu.

Následující typy grafů podporují poznámky:

• Bar
• Řádek
• Area
• Rozptyl
• Teplotní mapa
• Krabice
• Kombo
• Histogram
• Vodopád

Přidání poznámky:

1. Na panelu konfigurace vizualizace vyhledejte oddíl Poznámky .
2. Kliknutím na + tlačítko přidáte novou poznámku.
3. Vyberte orientaci čáry:
   • Vodorovně: Nakreslí čáru rovnoběžnou s osou x při zadané hodnotě osy y.
   • Svisle: Nakreslí čáru rovnoběžnou na osu y na zadanou hodnotu osy x.
4. Zadejte hodnotu, ve které má být čára zobrazena v grafu.
5. (Volitelné) Zadejte popisek, který popisuje poznámku. Popisek se objeví na grafu vedle čáry.
6. (Volitelné) Kliknutím na výběr barvy můžete přizpůsobit barvu čáry.

Do jednoho grafu můžete přidat více poznámek, abyste mohli sledovat různé prahové hodnoty nebo referenční body.

Další typy vizualizací

Další informace o práci s vizualizacemi tabulek najdete v tématu Vizualizace tabulek a kontingenčních tabulek.

Další informace o práci s vizualizacemi map najdete v tématu Vizualizace mapy.
