Vizualizace v poznámkových blocích Databricks a editoru SQL

Azure Databricks má výkonné integrované nástroje pro vytváření grafů a vizualizací přímo z dat při práci s poznámkovými bloky nebo editorem SQL. Tato stránka vysvětluje, jak vytvářet, upravovat a spravovat vizualizace v poznámkových blocích a editoru SQL. Pokud chcete zobrazit typy vizualizací, které můžete vytvořit, podívejte se na typy vizualizací.

Poznámka:

Další informace o typech vizualizací dostupných pro řídicí panely AI/BI najdete v tématu Typy vizualizací řídicích panelů AI/BI.

Generujte sadu výsledků pro vizualizaci

K vygenerování sady výsledků použité na této stránce použijte následující kód:

SQL

V editoru SQL spusťte následující dotaz.

USE CATALOG samples;
   SELECT
      hour(tpep_dropoff_datetime) as dropoff_hour,
      COUNT(*) AS num
   FROM samples.nyctaxi.trips
   WHERE pickup_zip in ['10001', '10002']
   GROUP BY 1;

Python

Z buňky Pythonu v poznámkovém bloku spusťte následující kód.

from pyspark.sql.functions import hour, col

pickupzip = '10001'  # Example value for pickupzip
df = spark.table("samples.nyctaxi.trips")
result_df = df.filter(col("pickup_zip") == pickupzip) \
              .groupBy(hour(col("tpep_dropoff_datetime")).alias("dropoff_hour")) \
              .count() \
              .withColumnRenamed("count", "num")
display(result_df)

Vytvoření nové vizualizace

Vizualizace můžete vytvořit ve stejném uživatelském rozhraní, ve kterém se zobrazí tabulka výsledků. Pokud pracujete v poznámkovém bloku, můžete také vygenerovat datový profil, který poskytuje souhrnné statistiky a vizuální přehledy datových rámců a tabulek. Další informace o datových profilech najdete v tématu Generování datového profilu.

1. Pokud chcete vytvořit vizualizaci, klikněte na + nad výsledkem a vyberte Vizualizace k otevření editoru vizualizací.

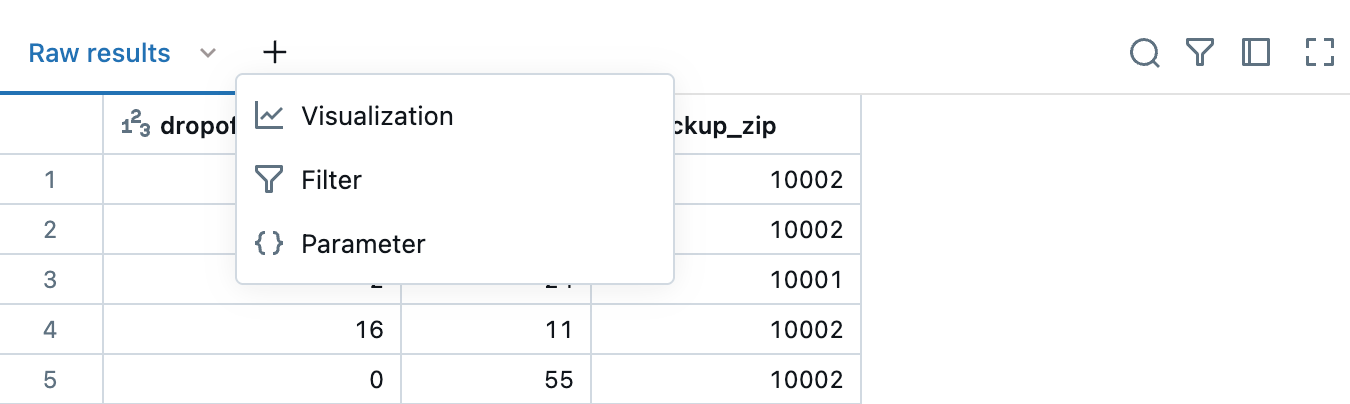

   Editor SQL

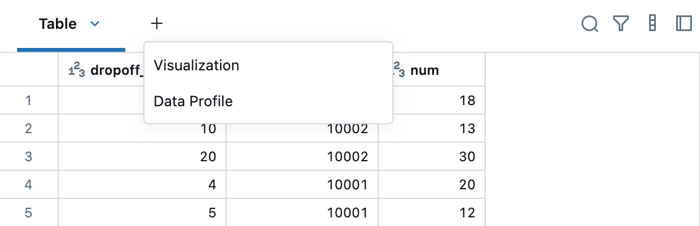

   Zápisník

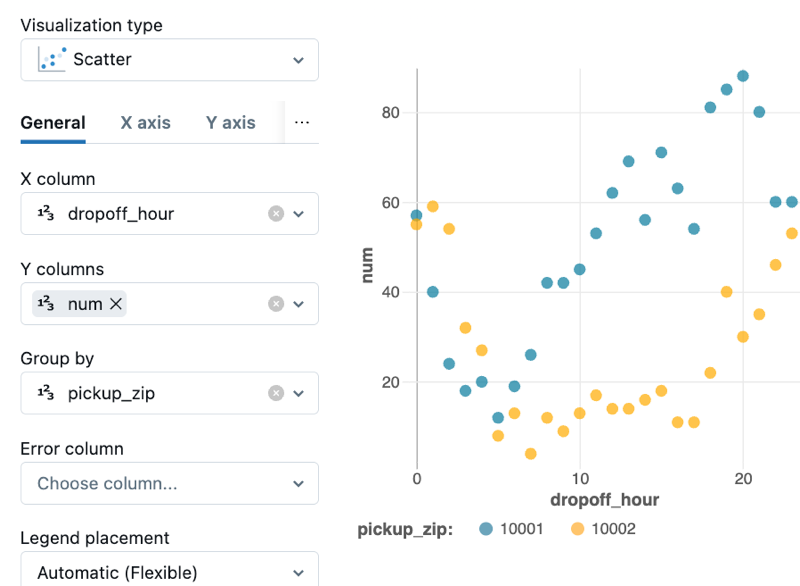

2. V rozevíracím seznamu Typ vizualizace zvolte typ. Pak vyberte data, která se zobrazí ve vizualizaci.

3. Po provedení možností konfigurace klikněte na Uložit.

Odebrání, duplikování nebo úprava vizualizace

Pokud chcete odebrat, duplikovat nebo upravit vizualizaci nebo profil dat, klikněte na šipku směřující dolů vpravo od názvu karty. Také můžete vytvořit řídicí panel z nabídky.

Poznámka:

Pokud buňka obsahuje datový profil nebo používá jiný jazyk než SQL, je možné přidruženou vizualizaci a profil dat přidat jenom do řídicího panelu poznámkového bloku. U buněk SQL uvidíte v rozevíracím seznamu další položku nabídky Přidat do řídicího panelu . Viz Přidání vizualizace do řídicího panelu.

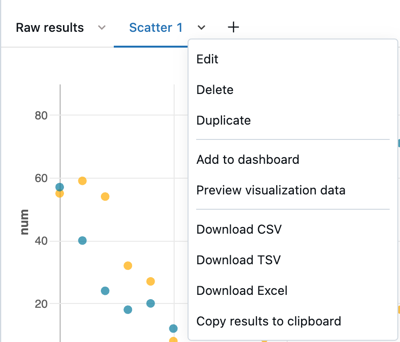

Editor SQL

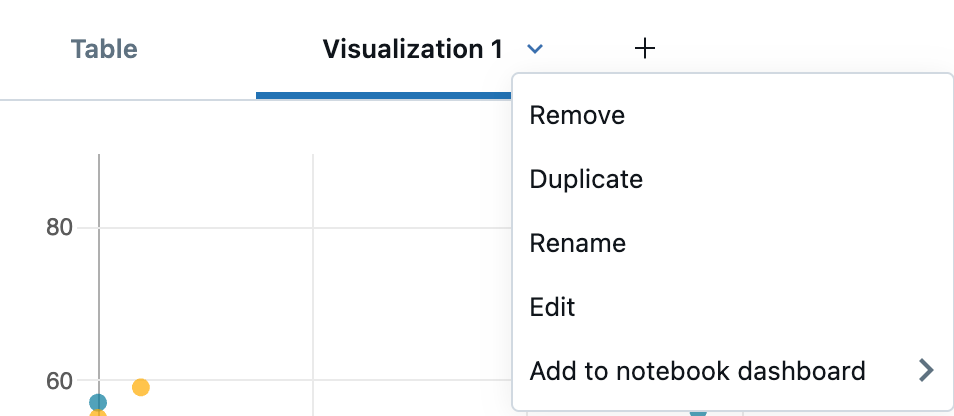

Zápisník

Záložku můžete přejmenovat také tak, že kliknete přímo na její název a upravíte ho na místě.

Úprava vizualizace

Úprava vizualizace:

1. Klikněte na šipku dolů na kartě vizualizace. Potom klikněte na Upravit.
2. Pomocí karet v editoru vizualizací můžete přistupovat k různým částem grafu a upravovat je.

Filtrování vizualizace

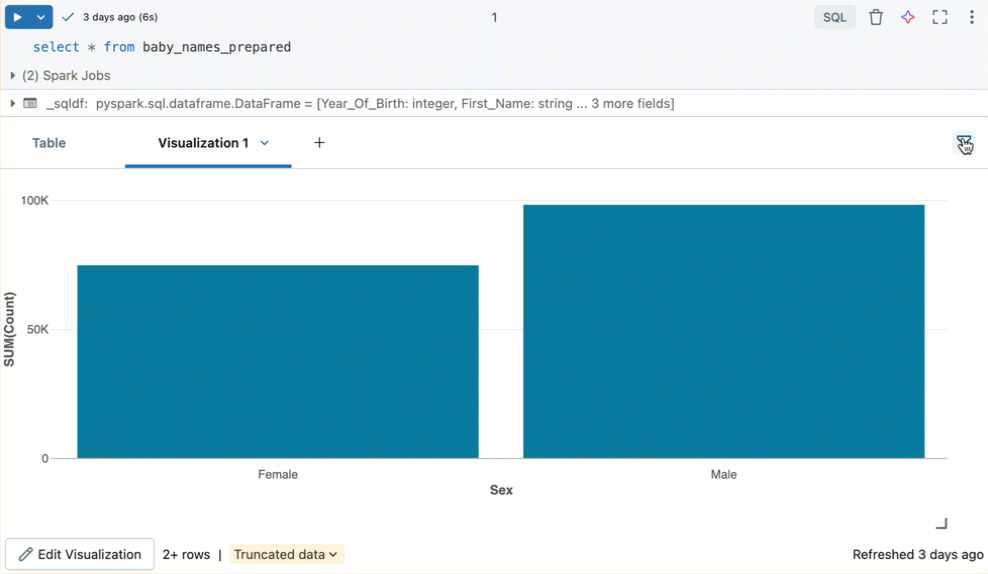

Pokud chcete použít filtr na vizualizaci, klikněte na V pravém horním rohu zadejte podmínky filtru, které chcete použít.

Filtry použité na vizualizaci se také použijí pro tabulku výsledků. Filtry použité v tabulce výsledků se také použijí na vizualizaci.

Klonování vizualizace

Pokud chcete naklonovat vizualizaci, klikněte na šipku dolů na kartě vizualizace. Potom klikněte na Duplikovat.

Povolení agregace ve vizualizaci

U pruhových, spojnicových, plošných, výsečových a heatmapových grafů přidáte agregaci přímo do vizualizace, místo abyste upravili dotaz tak, aby se přidal sloupec agregace. Tento přístup má následujících výhody:

• Nemusíte upravovat kód, který vytváří tabulku výsledků.
• Úprava agregace umožňuje rychle provádět analýzu dat na základě scénářů.
• Agregace platí pro celou datovou sadu, nejen prvních 64 000 řádků zobrazených v tabulce.

Agregace je dostupná v následujících vizualizacích:

• Řádek
• Bar
• Plocha
• Koláč
• Teplotní mapa
• Histogram

Agregace nepodporují kombinované vizualizace, například zobrazení čar a pruhů ve stejném grafu.

Agregace sloupců osy Y pro vizualizaci:

1. Otevřete editor vizualizací vytvořením nového grafu nebo úpravou existujícího grafu. Pokud se zobrazí zpráva This visualization uses an old configuration. New visualizations support aggregating data directly within the editor, musíte vizualizaci před použitím agregace znovu vytvořit.

2. Vedle sloupců osy Y vyberte u číselných typů typ agregace z následujícího příkladu:

   • Součet (výchozí)
   • Průměr
   • Počet
   • Počet jedinečných položek
   • Max.
   • Minuta
   • Medián

   Nebo z následujících typů řetězců:

   • Počet
   • Počet jedinečných položek

3. Klikněte na Uložit. Vizualizace zobrazuje počet řádků, které agreguje.

V některých případech možná nebudete chtít použít agregaci u sloupců osy Y. Pokud chcete agregaci vypnout, klikněte na Vedle sloupců Y zrušte zaškrtnutí políčka Použít agregaci.

Úprava barev vizualizace

Barvy vizualizace můžete přizpůsobit při vytváření vizualizace nebo úpravou vizualizace.

1. Vytvoření nebo úprava vizualizace
2. Klikněte na Barvy.
3. Pokud chcete změnit barvu, klikněte na čtverec a vyberte novou barvu jedním z následujících způsobů:
   • Klikněte na něj v selektoru barev.
   • Zadejte šestnáctkovou hodnotu.
4. Kliknutím na libovolné místo mimo selektor barev ho zavřete.
5. Klikněte na Uložit v editoru vizualizací a uložte změny.

Dočasné skrytí nebo zobrazení řady

Pokud chcete skrýt řadu ve vizualizaci, klikněte na řadu v legendě. Pokud chcete řadu znovu zobrazit, klikněte na ni znovu v legendě.

Pokud chcete zobrazit jenom jednu řadu, poklikejte na řadu v legendě. Pokud chcete zobrazit další řadu, klikněte na každou z nich.

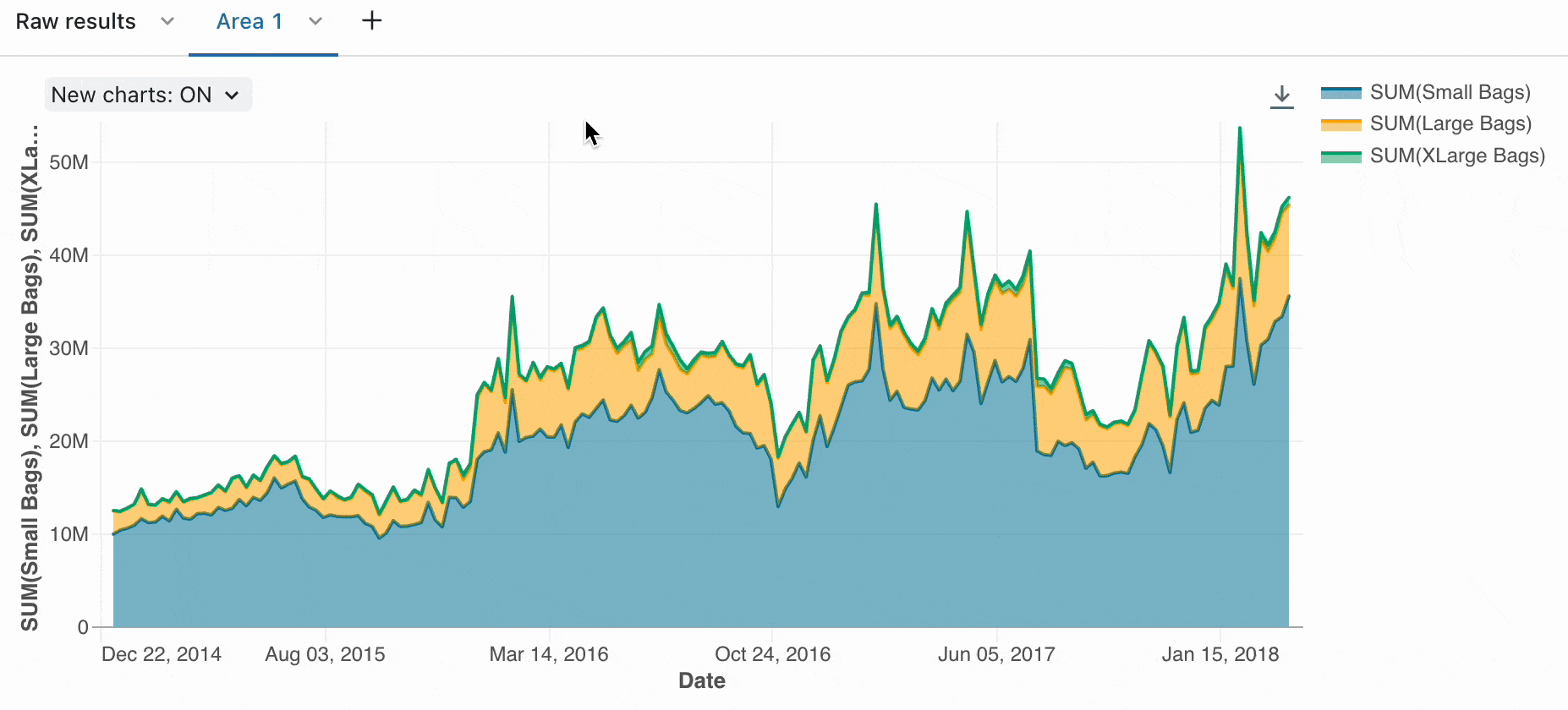

Výběr řady

Pokud chcete vybrat určitou řadu, která se má analyzovat v grafu, použijte následující příkazy:

• Kliknutím na jednu položku legendy tuto řadu vyberete.
• Cmd/Ctrl + kliknutím na položku legendy vyberte nebo zrušte výběr více řad.

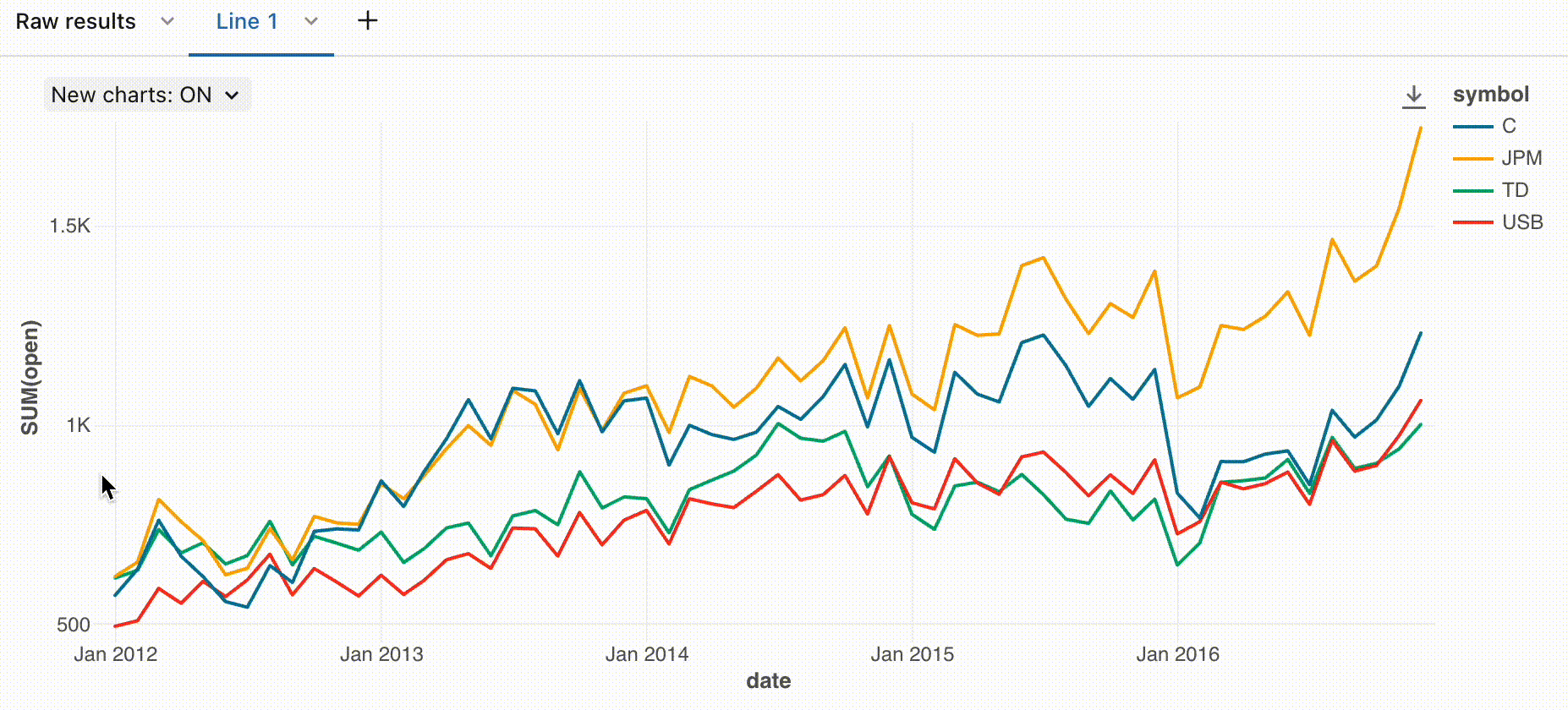

Seřazené popisy tlačítek

Použijte nápovědy u spojnicových grafů a neseskupených pruhových grafů, seřazených podle velikosti, pro snadnější analýzu.

Zvětšení

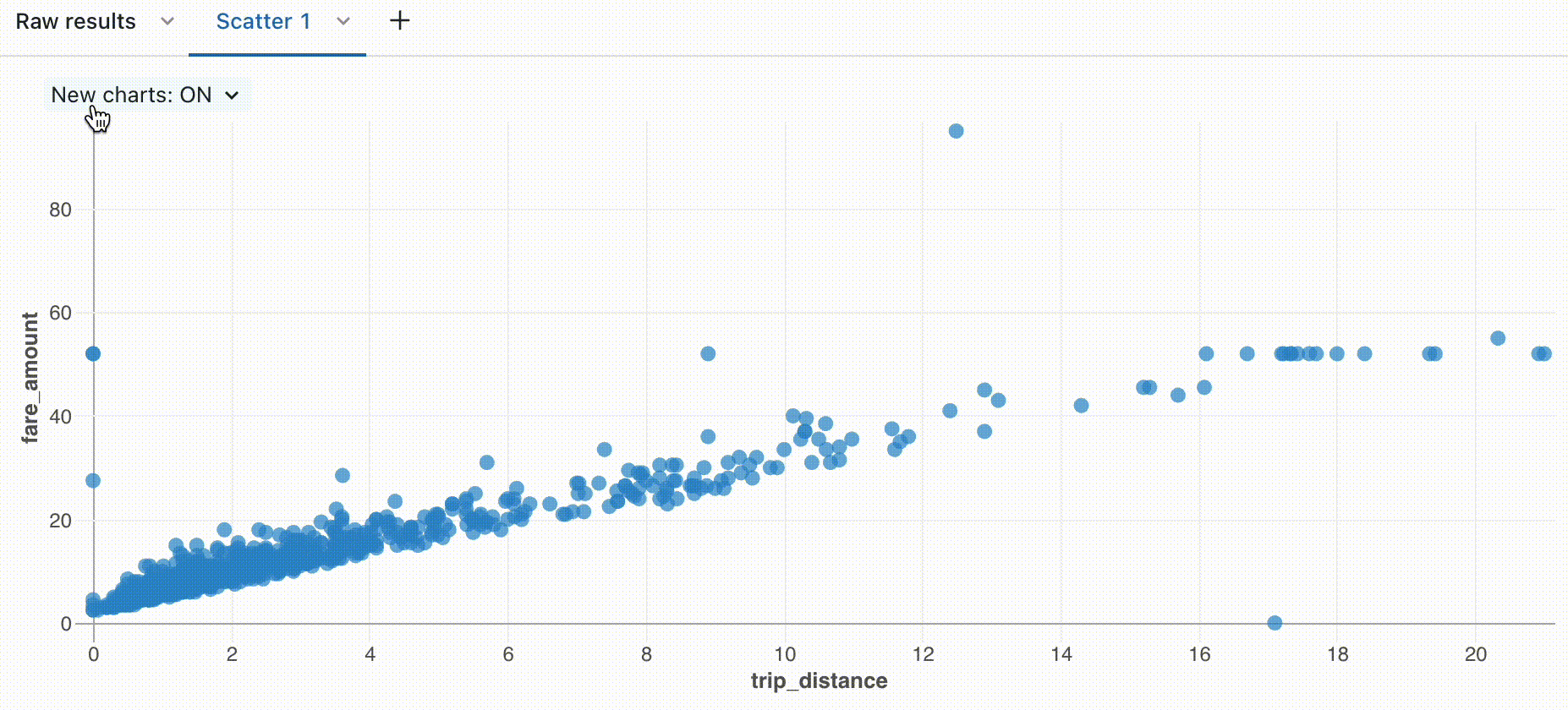

U grafů s velkým množstvím dat může být přiblížení jednotlivých datových bodů užitečné při zkoumání podrobností a odstranění odlehlých hodnot. Pokud chcete graf přiblížit, klikněte na plátno a přetáhněte ho. Pokud chcete lupu vymazat, najeďte myší na plátno a klikněte na tlačítko Vymazat lupu v pravém horním rohu vizualizace.

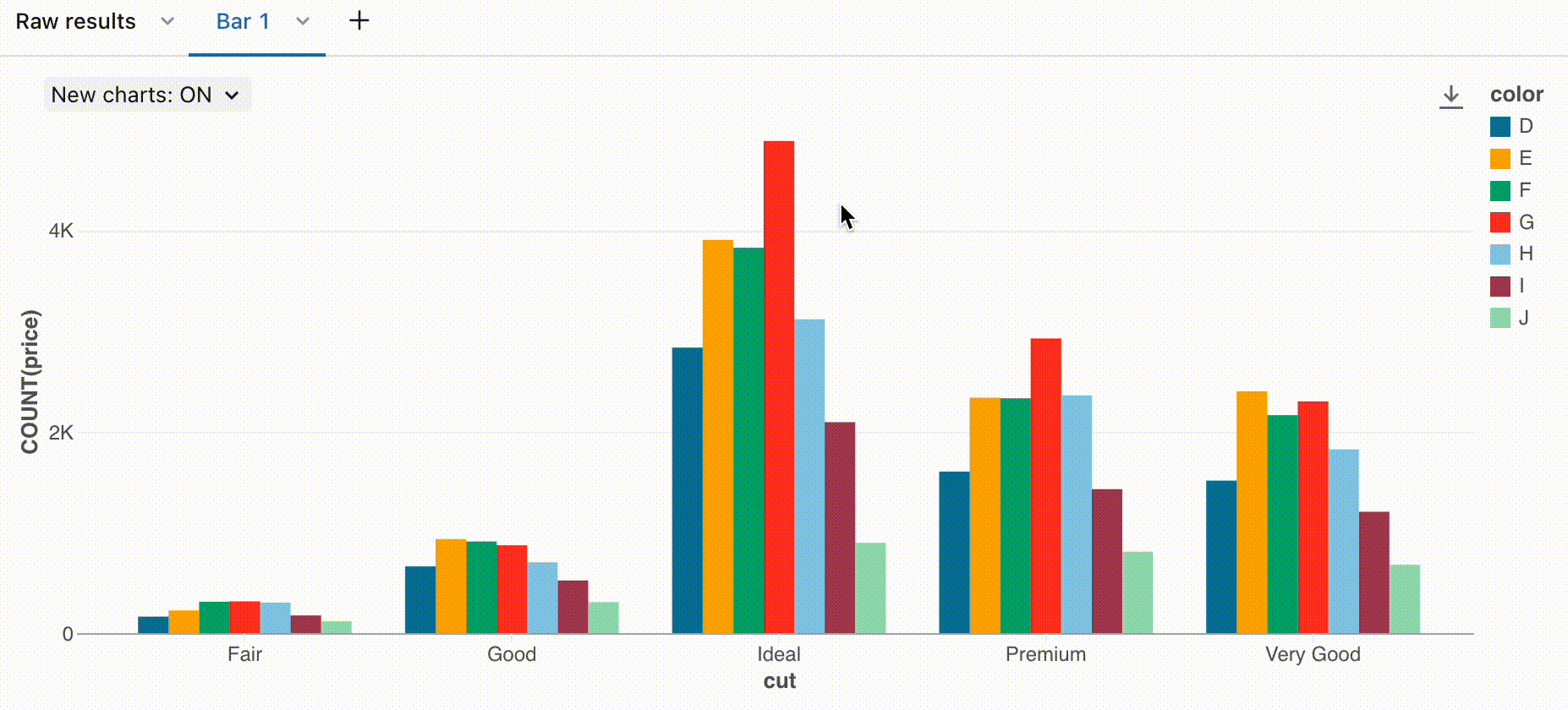

Stažení vizualizace jako souboru PNG

Pokud chcete vizualizaci načíst jako soubor PNG, najeďte myší na plátno a klikněte na ikonu stahování v pravém horním rohu.

Do zařízení se stáhne soubor png.

Přidání vizualizace na řídicí panel

1. Klikněte na šipku dolů vpravo od názvu karty.
2. Vyberte Přidat do řídicího panelu. Zobrazí se seznam dostupných zobrazení řídicího panelu spolu s možností nabídky Přidat do nového řídicího panelu.
3. Vyberte řídicí panel nebo vyberte Přidat do nového řídicího panelu. Zobrazí se řídicí panel včetně nově přidané vizualizace.

Starší vizualizace

Nejnovější verze vizualizací grafů je ve výchozím nastavení zapnutá. Nastavení v této části popisují starší vizualizaci, se kterou se můžete setkat při práci se starším grafem nebo pokud máte vypnutou nejnovější verzi.

Nástroje pro vizualizaci

Pokud v editoru vizualizací najedete myší na pravý horní bod grafu, zobrazí se panel nástrojů Plotly, kde můžete provádět operace, jako je výběr, lupa a posouvání.

Pokud panel nástrojů nevidíte, správce zakázal zobrazení panelu nástrojů.

vlastní palety barev

Poznámka:

Pokud starší řídicí panel používá vlastní paletu barev, možnosti barev vizualizace se ve výchozím nastavení ignorují. Pokud chcete toto nastavení přepsat, přečtěte si téma Použití jiného barevného patra pro vizualizaci.
