Přehledy odolnosti pro bránu virtuální sítě ExpressRoute (preview)

Analýza odolnosti je schopnost vyhodnocení navržená k měření spolehlivosti vaší sítě pro úlohy ExpressRoute. Základem této funkce je index odolnosti, procentuální skóre vypočítané na základě faktorů, jako jsou odolnost tras, využití zónově redundantních bran, poradní doporučení a testy ověřující odolnost. Tento index vyhodnocuje odolnost řídicí roviny připojení ExpressRoute mezi bránou virtuální sítě ExpressRoute a místní sítí. Díky analýze a vylepšení tohoto indexu můžete zvýšit odolnost a spolehlivost připojení k úlohám Azure prostřednictvím ExpressRoute.

Poznámka:

Pokud se chcete zúčastnit verze Preview, obraťte se na tým Azure ExpressRoute.

Důležité

Přehledy odolnosti Azure ExpressRoute jsou aktuálně ve verzi PREVIEW.
Přečtěte si doplňkové podmínky použití pro verze Microsoft Azure Preview pro právní podmínky platné pro funkce Azure v beta, preview nebo jiných předběžných fázích.

Sada tras

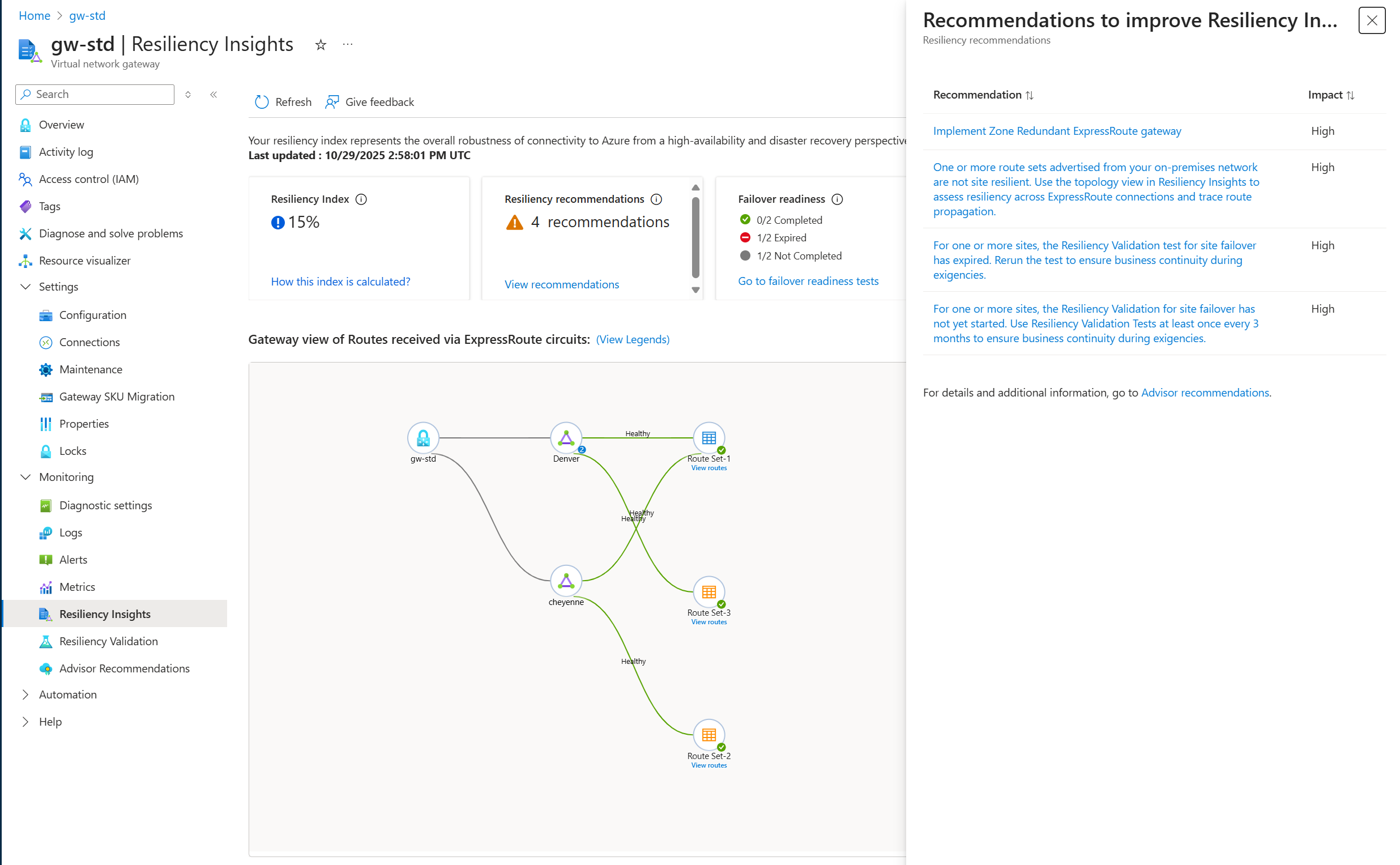

Topologie Resiliency Insights poskytuje podrobné zobrazení sad tras, které vám pomůžou určit, jestli jsou odolné vůči lokalitě. Upozorňuje také na problémy, jako jsou selhání relace protokolu BGP (Border Gateway Protocol) v jakémkoli peeringovém umístění nebo nerovnoměrné oznámení tras v rámci připojení ExpressRoute. Rozšířením sad tras můžete sledovat, jak se trasy šíří přes každý okruh a připojení v oblasti peeringu.

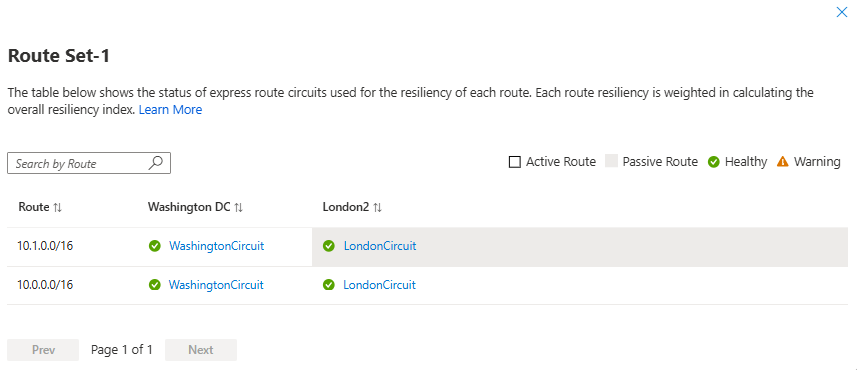

Sada tras představuje skupinu tras inzerovaných z vaší místní sítě do brány virtuální sítě ExpressRoute. Tyto trasy jsou sdílené napříč jedním či více spojeními uvnitř společného setu okruhů ExpressRoute. Analýzou sad tras přidružených k bráně můžete vyhodnotit odolnost připojení ExpressRoute a identifikovat potenciální oblasti pro zlepšení.

Index odolnosti

Skóre indexu odolnosti je metrika navržená k vyhodnocení spolehlivosti připojení ExpressRoute. Počítá se na základě čtyř klíčových faktorů, které přispívají k odolnosti brány virtuální sítě ExpressRoute: odolnost proti chybám, ověřovací testy odolnosti, redundance zón brány a doporučení rady. Každý faktor se vyhodnotí tak, aby vytvořil celkové skóre indexu odolnosti, které se pohybuje od 0 do 100. Vyšší skóre odráží odolnější připojení ExpressRoute, zatímco nižší skóre zvýrazní potenciální oblasti pro zlepšení, které by mohly ovlivnit spolehlivost vašeho připojení.

Kritéria vyhodnocování	Hmotnost
Odolnost trasy (Propagace tras prostřednictvím okruhů ExpressRoute s více lokalitami)	20 %
Zónově redundantní brána virtuální sítě	10 %
Doporučení k odolnosti	10 %
Skóre testu připravenosti na ověření odolnosti	Bodový násobitel trasy

Skóre odolnosti trasy

Odolnost trasy je klíčovým faktorem při posuzování spolehlivosti připojení ExpressRoute. Inzerování tras přes několik okruhů ExpressRoute v různých umístěních propojovacích bodů zajistí redundantní cesty pro váš provoz. Tato redundance minimalizuje vliv selhání okruhu nebo událostí údržby v jedné lokalitě a zajišťuje nepřerušovaný přístup k prostředkům Azure.

• Inzerce tras prostřednictvím dvou různých umístění peeringu: 20%.
• Reklamní trasy přes ExpressRoute Metro: 10%.
• Inzerce tras prostřednictvím jednoho peeringového místa: 5%.

Skóre odolnosti trasy je nulové v konfiguraci vysoké odolnosti (ExpressRoute Metro) i konfigurace standardní odolnosti, pokud dojde k selhání propojení mezi hraničním směrovačem Microsoft Enterprise Edge (MSEE) a hraničním směrovačem poskytovatele (PE).

Skóre zónově redundantní brány virtuální sítě

Funkce redundance zón vylepšuje spolehlivost brány virtuální sítě tím, že ji nasadí do několika zón selhání. Tato konfigurace zajišťuje vyšší odolnost připojení ExpressRoute a udržuje připojení mezi vaší místní sítí a prostředky Azure.

• Standardní a vysoce výkonné skladové položky: 0%.
• Výkon úrovně Ultra SKU: 2%.
• ErGW1Az, ErGW2Az, ErGW3Az Skladové položky:
  • Zónové nasazení: 8%.
  • Zónově redundantní nasazení: 10%.
• ErGWScale SKU:
  • Až čtyři instance (dvě jednotky škálování): 8%.
  • Více než čtyři instance: 10%.

Skóre doporučení odolnosti

Doporučení Advisoru poskytují užitečné přehledy pro zlepšení spolehlivosti připojení ExpressRoute. Implementace těchto doporučení může zvýšit odolnost připojení a zajistit nepřerušovaný přístup k prostředkům Azure.

Pokud nejsou k dispozici žádná doporučení, skóre odolnosti pro tuto kategorii je 10%.

Poznámka:

Doporučení k nasazení zónově redundantní brány nebo okruhu ExpressRoute s více lokalitami se už zaznačují do celkového skóre indexu odolnosti. V důsledku toho nemají přímý vliv na skóre doporučení poradce.

Skóre testu připravenosti na ověření odolnosti

Okruhy s maximální odolností ExpressRoute jsou definovány jako dvojice standardních okruhů nakonfigurovaných ve dvou různých umístěních pro propojení. Všechny další okruhy by dále zvýšily odolnost, ale tyto okruhy nejsou vyhodnoceny. Aby se násobitel ověření odolnosti projevil, musíte spustit test ověření odolnosti na obou peering lokalitách.

Následující násobitele se použijí na skóre odolnosti trasy na základě výsledků testu ověření odolnosti proti chybám:

• Testy odolnosti prováděné během posledních 30 dnů: násobitel 4.
• Testy provedené před 31–60 dny: násobitel 3.
• Testy prováděné před 61–90 dny: násobitel 2.
• Testy provedené před více než 90 dny: násobitel 1.

Důležité

Pokud je ověření odolnosti dokončeno pouze pro jedno ze dvou propojovacích umístění, násobitel použitý na skóre odolnosti sítě se sníží o polovinu.

Skóre indexu odolnosti poskytuje komplexní posouzení spolehlivosti připojení ExpressRoute. Když porozumíte klíčovým faktorům, které ovlivňují toto skóre, můžete identifikovat příležitosti ke zvýšení odolnosti připojení. Implementace doporučení a osvědčených postupů popsaných v tomto článku vám pomůže posílit nastavení ExpressRoute a zajistit konzistentní a spolehlivé připojení mezi vaší místní sítí a prostředky Azure.

Nejčastější dotazy

1. Proč se v bráně virtuální sítě ExpressRoute nezobrazuje funkce Resiliency Insights?

   • Funkce Resiliency Insights je aktuálně ve verzi Preview. Pokud chcete získat přístup, obraťte se na tým Azure ExpressRoute a požádejte ho o onboarding.
   • Tato funkce není podporovaná pro brány ExpressRoute služby Virtual WAN.
   • Pro přístup k této funkci musíte mít autorizaci na úrovni přispěvatele.

2. Proč se podokno neaktualizuje hned po výběru možnosti Aktualizovat?

   Podokno se aktualizuje automaticky každou hodinu. Pokud k poslední aktualizaci došlo před méně než hodinou, podokno se neaktualizuje, dokud nedosáhnete dalšího intervalu dotazování.

3. Podporuje tato funkce partnerské připojení Microsoftu nebo připojení VPN?

   Ne, funkce Resiliency Insights podporuje pouze připojení přes ExpressRoute soukromého partnerského připojení. Microsoft Peering ani připojení VPN nepodporuje.

Další kroky

• Přečtěte si další informace o bráně virtuální sítě ExpressRoute.
• Přečtěte si o redundanci zón pro bránu virtuální sítě ExpressRoute.
