Rychlý start – Použití smartphonu jako zařízení k odesílání telemetrie do aplikace IoT Central

  • Článek

V tomto rychlém startu vytvoříte aplikaci Azure IoT Central a připojíte první zařízení. Abyste mohli rychle začít, nainstalujete si na smartphone aplikaci, která bude fungovat jako zařízení. Aplikace odesílá telemetrii, sestavy vlastností a reaguje na příkazy:

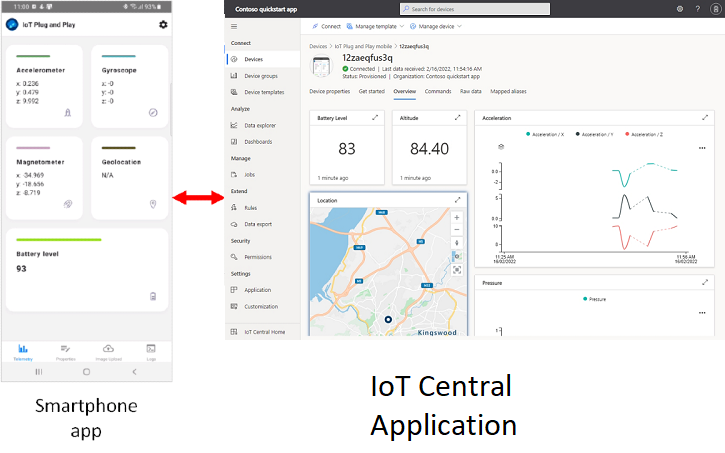

Přehled scénáře rychlého startu pro připojení aplikace smartphonu ke službě IoT Central

V tomto rychlém startu:

  • Vytvořte aplikaci IoT Central.
  • Zaregistrujte nové zařízení v aplikaci.
  • Připojení zařízení do aplikace a zobrazit telemetrii, která odesílá.
  • Ovládání zařízení z vaší aplikace

Požadavky

  • Účet Azure s aktivním předplatným. Vytvoření účtu zdarma

    Ve svém předplatném Azure byste měli mít alespoň přístup přispěvatele . Pokud jste předplatné vytvořili sami, jste automaticky správcem s dostatečným přístupem. Další informace najdete v tématu Co je řízení přístupu na základě role v Azure?

  • Smartphone s Androidem nebo iOSem, na který si můžete nainstalovat bezplatnou aplikaci z některého z oficiálních obchodů s aplikacemi.

Vytvoření aplikace

IoT Central poskytuje různé šablony aplikací zaměřené na odvětví, které vám pomůžou začít. Tento rychlý start používá šablonu vlastní aplikace k vytvoření zcela nové aplikace :

  1. Na webu Azure Portal přejděte na stránku Vytvořit aplikaci IoT Central. Pokud se zobrazí výzva, přihlaste se pomocí účtu Azure.

  2. Zadejte následující údaje:

    Pole Popis
    Předplatné Předplatné Azure, které chcete použít.
    Skupina prostředků Skupina prostředků, kterou chcete použít. Můžete vytvořit novou skupinu prostředků nebo použít existující.
    Název prostředku Platný název prostředku Azure, například my-contoso-app.
    Adresa URL aplikace Subdoménu adresy URL pro vaši aplikaci, jako je my-contoso-app. Adresa URL aplikace IoT Central vypadá takto https://my-contoso-app.azureiotcentral.com.
    Šablona Vlastní aplikace
    Oblast Oblast Azure, kterou chcete použít.
    Cenový plán Standard 2

  3. Vyberte Zkontrolovat a vytvořit. Pak vyberte Vytvořit.

Až bude aplikace připravená, můžete na ni přejít z webu Azure Portal:

Snímek obrazovky znázorňující prostředek aplikace IoT Central na webu Azure Portal Adresa URL aplikace je zvýrazněná.

Další informace najdete v tématu Vytvoření aplikace Azure IoT Central.

Registrace zařízení

Pokud chcete připojit zařízení k aplikaci IoT Central, potřebujete nějaké informace o připojení. Snadným způsobem, jak získat tyto informace o připojení, je zaregistrovat zařízení.

Registrace zařízení:

  1. V IoT Central přejděte na stránku Zařízení a vyberte Přidat zařízení:

    Snímek obrazovky znázorňující vytvoření zařízení ve službě IoT Central

  2. Na stránce Vytvořit nové zařízení přijměte výchozí hodnoty a pak vyberte Vytvořit.

  3. V seznamu zařízení klikněte na název zařízení:

    Snímek obrazovky znázorňující zvýrazněný název zařízení, který můžete vybrat

  4. Na stránce zařízení vyberte Připojení a pak KÓD QR:

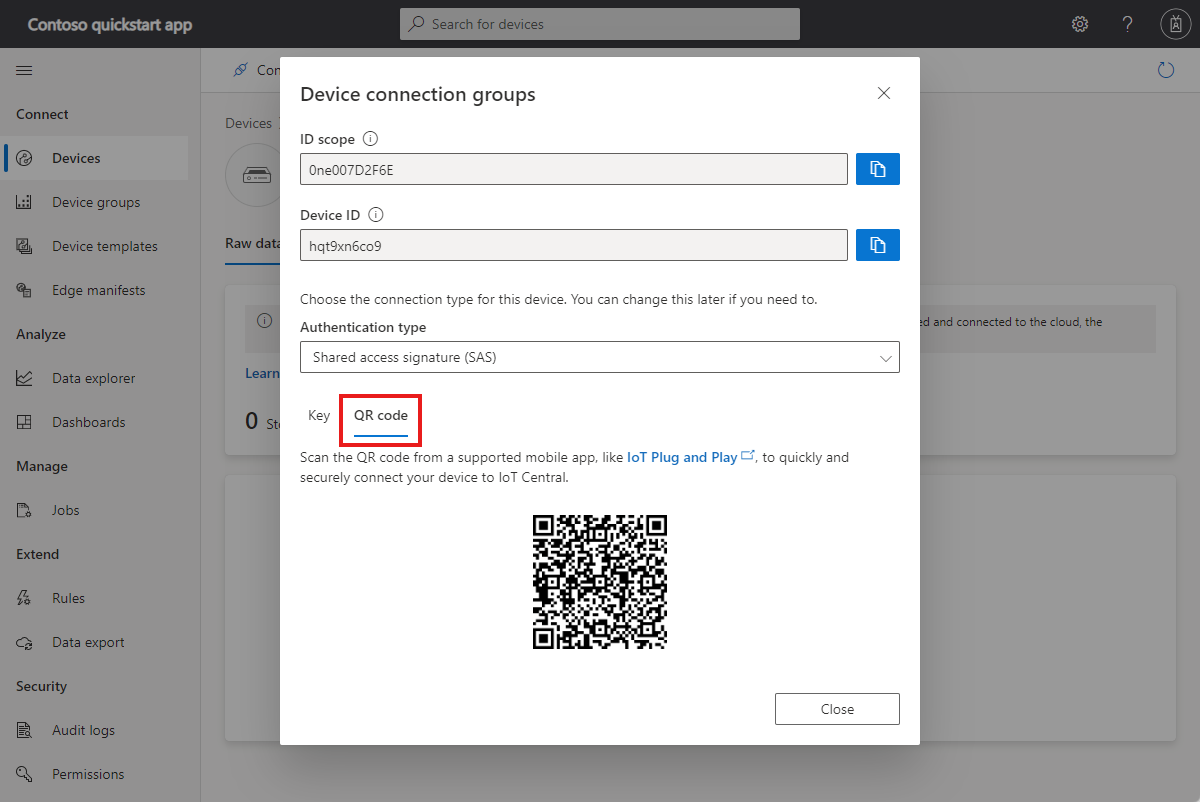

    Snímek obrazovky znázorňující kód QR, který můžete použít k připojení aplikace pro smartphone

Nechte tuto stránku otevřenou. V další části tento kód QR naskenujete pomocí aplikace smartphone a připojíte ho ke službě IoT Central.

Tip

Kód QR obsahuje informace, jako je id registrovaného zařízení, které vaše zařízení potřebuje k navázání připojení k aplikaci IoT Central. Uloží vás od nutnosti zadat informace o připojení ručně.

Připojení zařízení

Abyste mohli rychle začít, tento článek používá aplikaci IoT technologie Plug and Play smartphone jako zařízení IoT. Aplikace odesílá telemetrická data shromážděná ze senzorů smartphonu, reaguje na příkazy vyvolané z IoT Central a hlásí hodnoty vlastností do IoT Central.

Nainstalujte si aplikaci na smartphone z některého z obchodů s aplikacemi:

Získejte aplikaci pro telefon s Androidem na Google Play.Stáhněte si aplikaci pro svůj telefon z App Storu.

Připojení aplikace IoT technologie Plug and Play k aplikaci Iot Central:

  1. Na smartphonu otevřete aplikaci IoT PnP .

  2. Na úvodní stránce vyberte Naskenovat kód QR. Nasměrujte fotoaparát smartphonu na kód QR. Pak počkejte několik sekund, než se naváže připojení.

  3. Na stránce telemetrie v aplikaci uvidíte data, která aplikace odesílá do IoT Central. Na stránce protokolů se zobrazí připojení zařízení a několik inicializačních zpráv.

Zobrazení telemetrie z aplikace smartphonu v IoT Central:

  1. V IoT Central přejděte na stránku Zařízení .

  2. V seznamu zařízení klikněte na název zařízení a pak vyberte Přehled:

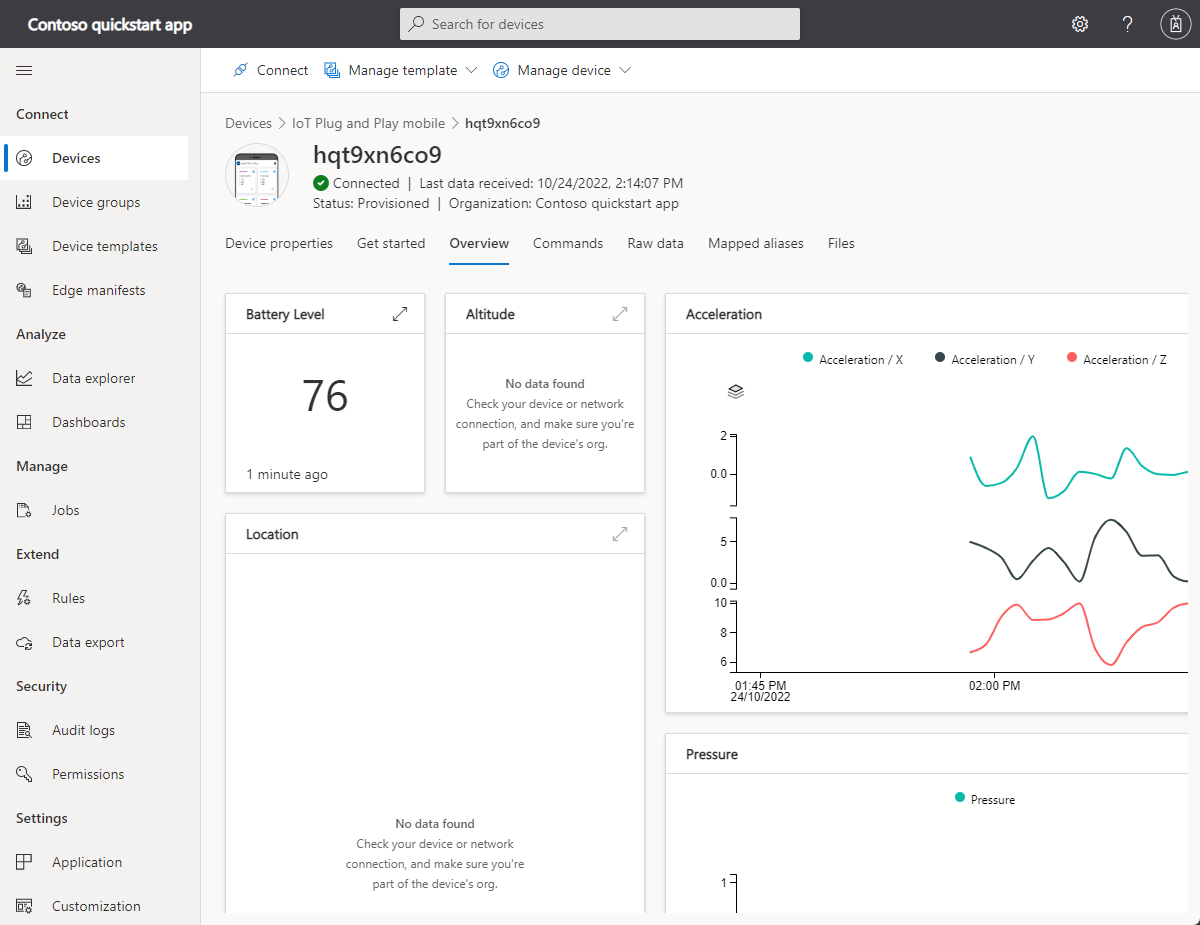

    Snímek obrazovky se stránkou přehledu s grafy telemetrie

Tip

Aplikace smartphonu odesílá data jenom v případech, kdy je obrazovka zapnutá.

Řízení zařízení

Pokud chcete odeslat příkaz ze služby IoT Central do zařízení, vyberte zobrazení Příkazy pro vaše zařízení. Aplikace smartphonu může reagovat na tři příkazy:

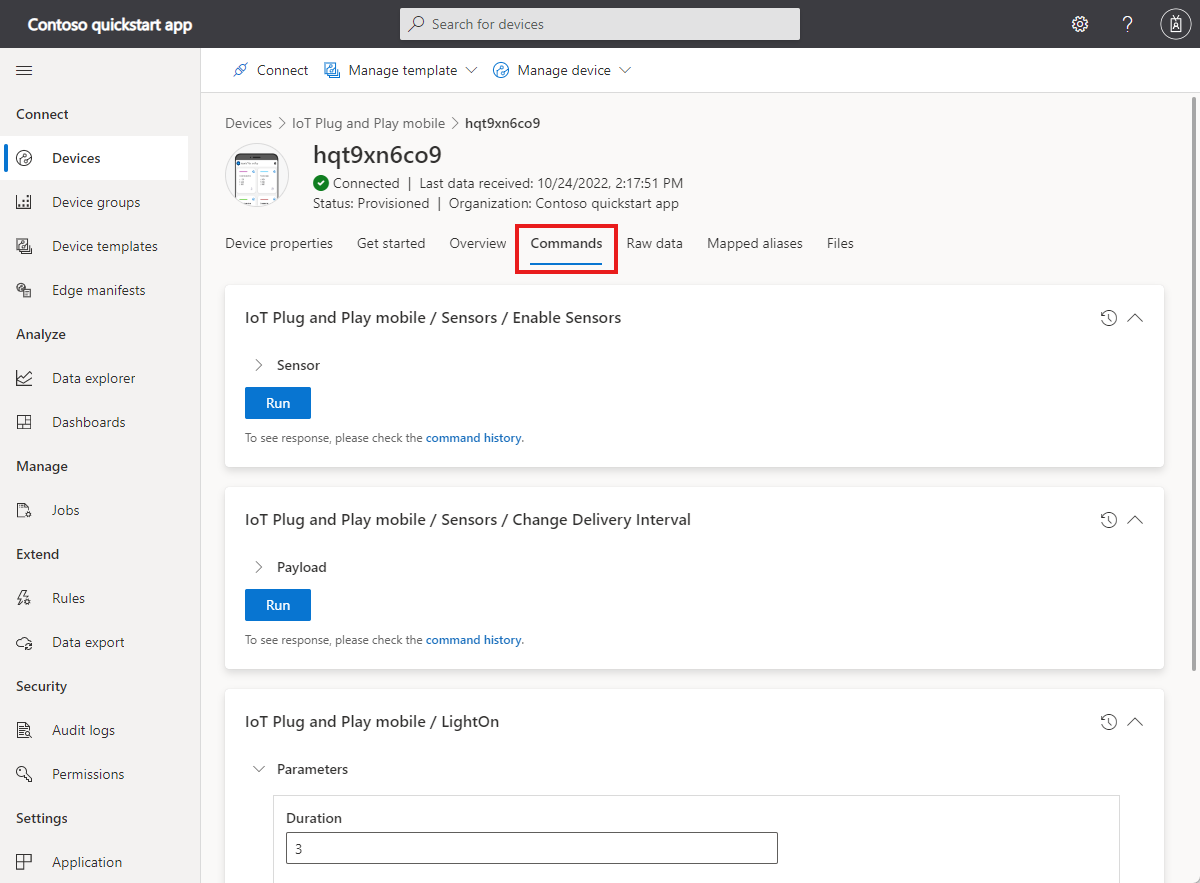

Snímek obrazovky znázorňující tři příkazy, na které aplikace smartphonu reaguje

Pokud chcete, aby světlo na smartphonu bliklo, použijte příkaz LightOn . Nastavte dobu trvání na tři sekundy, interval impulsu na pět sekund a počet impulsů na dva. Výběrem možnosti Spustit odešlete příkaz do aplikace pro smartphone. Světlo na aplikaci smartphonu dvakrát bliká.

Pokud chcete zobrazit potvrzení z aplikace smartphonu, vyberte historii příkazů.

Vyčištění prostředků

Pokud nemáte v úmyslu dokončit žádné další rychlé starty nebo kurzy IoT Central, můžete aplikaci IoT Central odstranit:

  1. V aplikaci IoT Central přejděte do správy aplikací>.
  2. Vyberte Odstranit a potvrďte akci.

Další krok

V tomto rychlém startu jste vytvořili aplikaci IoT Central a připojené zařízení, které odesílá telemetrii. Pak jste použili aplikaci smartphonu jako zařízení IoT, které se připojuje k IoT Central. Tady je navrhovaný další krok, který vám umožní pokračovat ve studiu o IoT Central:

Přidání pravidla do aplikace IoT Central
