Nastavení vyrovnávání zatížení DNS napříč členskými clustery Azure Kubernetes Fleet Manageru (Preview)

Vyrovnávání zatížení DNS pro Azure Kubernetes Fleet Manager může pomoct zvýšit dostupnost a rozložit zatížení mezi úlohy nasazené v několika členských clusterech. Vzhledem k tomu, že se tato funkce doručuje přes DNS, je možné ji použít k zajištění vyrovnávání zatížení vrstvy 4 a 7 podle potřeby.

Postupujte podle kroků v tomto dokumentu a nastavte vyrovnávání zatížení založeného na DNS pro aplikace s více clustery hostovanými ve vašem vozovém parku.

Důležité

Funkce Azure Kubernetes Fleet Manageru ve verzi Preview jsou dostupné na samoobslužné bázi s výslovným souhlasem. Ukázky jsou poskytovány "jak jsou" a "podle aktuální dostupnosti" a jsou vyloučené ze smluv o úrovni služeb a omezené záruky. Verze Preview Azure Kubernetes Fleet Manageru jsou částečně pokryty zákaznickou podporou s vynaložením maximálního úsilí. Proto tyto funkce nejsou určené pro produkční použití.

Předběžné verze síťových funkcí datové roviny jsou vydávány prostřednictvím našeho networking.fleet.azure.com/v1beta1 rozhraní API. Pokud nevidíte náhledové objekty, zkontrolujte, že při interakci s klastrem centrály Fleet Manager požadujete rozhraní networking.fleet.azure.com/v1beta1 API.

Požadavky

Pokud nemáte účet Azure, vytvořte si bezplatný účet před tím, než začnete.

Přečtěte si koncepční přehled této funkce, který vysvětluje TrafficManagerProfile a TrafficManagerBackend odkazované objekty v tomto dokumentu.
Správce Kubernetes flotily s centrálním clusterem a spravovanou identitou. Pokud ho nemáte, přečtěte si téma Vytvoření Správce flotily Azure Kubernetes a připojení k členským clusterům pomocí Azure CLI.
Dva členské clustery aks-member-1 a aks-member-2, do nichž nasadíte stejnou úlohu za použití funkce umístění prostředků clusterů (CRP) Fleet Manageru.
Uživatel, který konfiguraci dokončí, má oprávnění k provádění přiřazení rolí Azure a přístupu k rozhraní Kubernetes API clusteru Centra Fleet Manageru. Další informace najdete v tématu Přístup k rozhraní KUBERNEtes API , kde najdete další podrobnosti.
Existující skupina prostředků Azure, která hostuje zřízený prostředek Azure Traffic Manageru.

Nastavte následující proměnné prostředí:

export SUBSCRIPTION_ID=<subscription>
export GROUP=<resource-group>
export FLEET=<fleet-name>
export MEMBER_CLUSTER_1=aks-member-1
export MEMBER_CLUSTER_2=aks-member-2
export TRAFFIC_MANAGER_GROUP=rg-flt-tm-demo
export TRAFFIC_MANAGER_RG_ID="/subscriptions/${SUBSCRIPTION_ID}/resourceGroups/${TRAFFIC_MANAGER_GROUP}

Získejte přihlašovací údaje pro přístup k rozhraní Kubernetes API clusteru Centra Fleet Manageru:
```
az fleet get-credentials \
    --resource-group ${GROUP} \
    --name ${FLEET}
```

Konfigurace oprávnění Správce flotily

Během období Preview je potřeba provést další kroky, které umožní Správci flotily vytvářet a spravovat prostředky Azure Traffic Manageru a získávat veřejné IP adresy služeb vystavených na členských clusterech.

Abyste mohli tento krok dokončit, musíte vytvořit Správce flotily s povolenou spravovanou identitou. Uživatel musí mít oprávnění k přiřazení role Azure RBAC.

Získejte identifikační údaje o vašem prostředku pro správu flotily.

az fleet show \
    --resource-group ${GROUP} \
    --name ${FLEET} \
    --query identity

Výstup by měl vypadat podobně jako v příkladu výstupu:

{
  "principalId": "<FLEET-PRINCIPAL-ID>",
  "tenantId": "<ENTRA-ID-TENANT>",
  "type": "SystemAssigned",
  "userAssignedIdentities": null
}

Přiřaďte roli Azure Kubernetes Fleet Manager Hub Agent identitě clusteru centra Fleet Manager a omezte rozsah na existující skupinu prostředků, kde je prostředek Traffic Manageru vytvořen.
```
az role assignment create \
    --assignee "<FLEET-PRINCIPAL-ID>" \
    --role "de2b316d-7a2c-4143-b4cd-c148f6a355a1" \
    --scope ${TRAFFIC_MANAGER_RG_ID}
```
Identita clusteru Centra Fleet Manageru také potřebuje Azure Kubernetes Fleet Manager Hub Agent roli ve skupině prostředků, která obsahuje veřejné IP adresy služby určené ke zveřejnění, protože Fleet Manager potřebuje číst veřejné IP adresy, když jsou přidány do TrafficMangerBackend prostřednictvím ServiceExport.
```
az role assignment create \
    --assignee "<FLEET-PRINCIPAL-ID>" \
    --role "de2b316d-7a2c-4143-b4cd-c148f6a355a1" \
    --scope "/subscriptions/mySubscriptions/resourceGroups/MyPIPResourceGroup"
```

Nasazení úlohy napříč členskými clustery prostředku Fleet

Poznámka:

Kroky v tomto návodu odkazují pouze na ukázkovou aplikaci pro demonstrační účely. Tuto pracovní zátěž můžete nahradit libovolnými vlastními existujícími objekty nasazení a služby.
Tyto kroky nasadí ukázkovou úlohu z clusteru centra Fleet Manager do členských clusterů pomocí umístění prostředků clusteru Fleet Manageru (CRP). Alternativně se můžete rozhodnout nasadit tyto konfigurace Kubernetes do jednotlivých členských clusterů zvlášť po jednom.

Vytvořte namespace v clusteru hubu Fleet Manager.
```
kubectl create namespace kuard-demo
```
Výstup vypadá nějak takto:
```
namespace/kuard-demo created
```

Připravte objekty Deployment, Service, ServiceExport do clusteru centra Fleet Manager uložením následujícího příkazu do souboru s názvem kuard-export-service.yaml:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: kuard
  namespace: kuard-demo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: kuard
  template:
    metadata:
      labels:
        app: kuard
    spec:
      containers:
        - name: kuard
          image: gcr.io/kuar-demo/kuard-amd64:blue
          resources:
            requests:
              cpu: 100m
              memory: 128Mi
            limits:
              cpu: 250m
              memory: 256Mi
---
apiVersion: v1
kind: Service
metadata:
  name: kuard-svc
  namespace: kuard-demo
  labels:
    app: kuard
spec:
  selector:
    app: kuard
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
  type: LoadBalancer
---
apiVersion: networking.fleet.azure.com/v1alpha1
kind: ServiceExport
metadata:
  name: kuard-export
  namespace: kuard-demo
  annotations:
    networking.fleet.azure.com/weight: "50"

Uspořádejte objekty na clusteru hubu Fleet Manageru:

kubectl apply -f kuard-export-service.yaml

Specifikace ServiceExport v ukázce umožňuje exportovat službu z členských clusterů do clusteru centra Fleet Manager. Chceme rozdělit provoz rovnoměrně mezi oba clustery, tak abychom nastavili váhovou anotaci ServiceExport na 50. Po úspěšném exportu se služba a všechny její koncové body synchronizují do clusteru centra Fleet Manager a pak se dají použít k nastavení vyrovnávání zatížení DNS napříč těmito koncovými body. Výstup vypadá podobně jako v následujícím příkladu:

deployment.apps/kuard created
service/kuard-svc created
serviceexport.networking.fleet.azure.com/kuard-export created

Každá služba potřebuje jedinečný popisek DNS, aby ho bylo možné zpřístupnit prostřednictvím Azure Traffic Manageru. Pomocí umístění ResourceOverride prostředků clusteru Fleet Manager můžete upravit definici služby pro jednotlivé členské clustery a vytvořit jedinečný název založený na oblasti Azure a názvu clusteru. Potřebujete vytvořit přepis pro výběr clusteru, v našem příkladu, podle oblasti Azure.

apiVersion: placement.kubernetes-fleet.io/v1alpha1
kind: ResourceOverride
metadata:
 name: ro-kuard-demo-eastus
 namespace: kuard-demo
spec:
 placement:
   name: crp-kuard-demo
 resourceSelectors:
   -  group: ""
      kind: Service
      version: v1
      name: kuard-svc
 policy:
   overrideRules:
     - clusterSelector:
         clusterSelectorTerms:
           - labelSelector:
               matchLabels:
                 fleet.azure.com/location: eastus
       jsonPatchOverrides:
         - op: add
           path: /metadata/annotations
           value:
             {"service.beta.kubernetes.io/azure-dns-label-name":"fleet-${MEMBER-CLUSTER-NAME}-eastus"}

Poznámka:

"${MEMBER-CLUSTER-NAME} je přepsání umístění prostředku pomocí rezervované proměnné, která je nahrazena názvem člena clusteru během spouštění."

kubectl apply -f ro-kuard-demo-eastus.yaml

Vytvořte následující umístění prostředků clusteru Fleet Manager (CRP) v souboru s názvem crp-dns-demo.yaml. Všimněte si, že v oblasti vybíráme maximálně dva clustery eastus :

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourcePlacement
metadata:
  name: crp-dns-demo
spec:
  resourceSelectors:
    - group: ""
      version: v1
      kind: Namespace
      name: kuard-demo
  policy:
    placementType: PickN
    numberOfClusters: 2
    affinity:
      clusterAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  fleet.azure.com/location: eastus

Použijte CRP:

kubectl apply -f crp-dns-demo.yaml

Pokud bude úspěšný, výstup bude vypadat nějak takto:

clusterresourceplacement.placement.kubernetes-fleet.io/crp-dns-demo created

Konfigurace vyrovnávání zatížení DNS pomocí Azure Traffic Manageru

TrafficManagerProfile Definujte parametry, které má Traffic Manager používat, a uložte ho do souboru kuard-atm-demo.yaml.

apiVersion: networking.fleet.azure.com/v1beta1
kind: TrafficManagerProfile
metadata:
  name: kuard-atm-demo
  namespace: kuard-demo
spec:
  resourceGroup: "rg-flt-tm-demo"
  monitorConfig:
    port: 80

Použijte konfiguraci:

kubectl apply -f kuard-atm-demo.yaml

Definujte odpovídající prvek TrafficManagerBackend, který slouží k seskupení exportovaných položek Service z členských klastrů.

apiVersion: networking.fleet.azure.com/v1beta1
kind: TrafficManagerBackend
metadata:
  name: kuard-atm-demo-backend
  namespace: kuard-demo
spec:
  profile:
    name: "kuard-atm-demo"
  backend:
    name: "kuard-svc"
  weight: 100

Použijte konfiguraci:

kubectl apply -f kuard-atm-demo-backend.yaml

Spuštěním následujícího příkazu ověřte, že je služba dostupná přes Azure Traffic Manager:

nslookup kuard-atm-demo.trafficmanager.net

Výstup by měl vypadat zhruba jako v tomto příkladu:

Server:         10.X.X.254
Address:        10.X.X.254#53

Non-authoritative answer:
Name:   kuard-atm-demo.trafficmanger.net
Address: 123.X.X.16
Name:   kuard-atm-demo.trafficmanger.net
Address: 74.X.X.78
Name:   kuard-atm-demo.trafficmanger.net
Address: 173.X.X.164

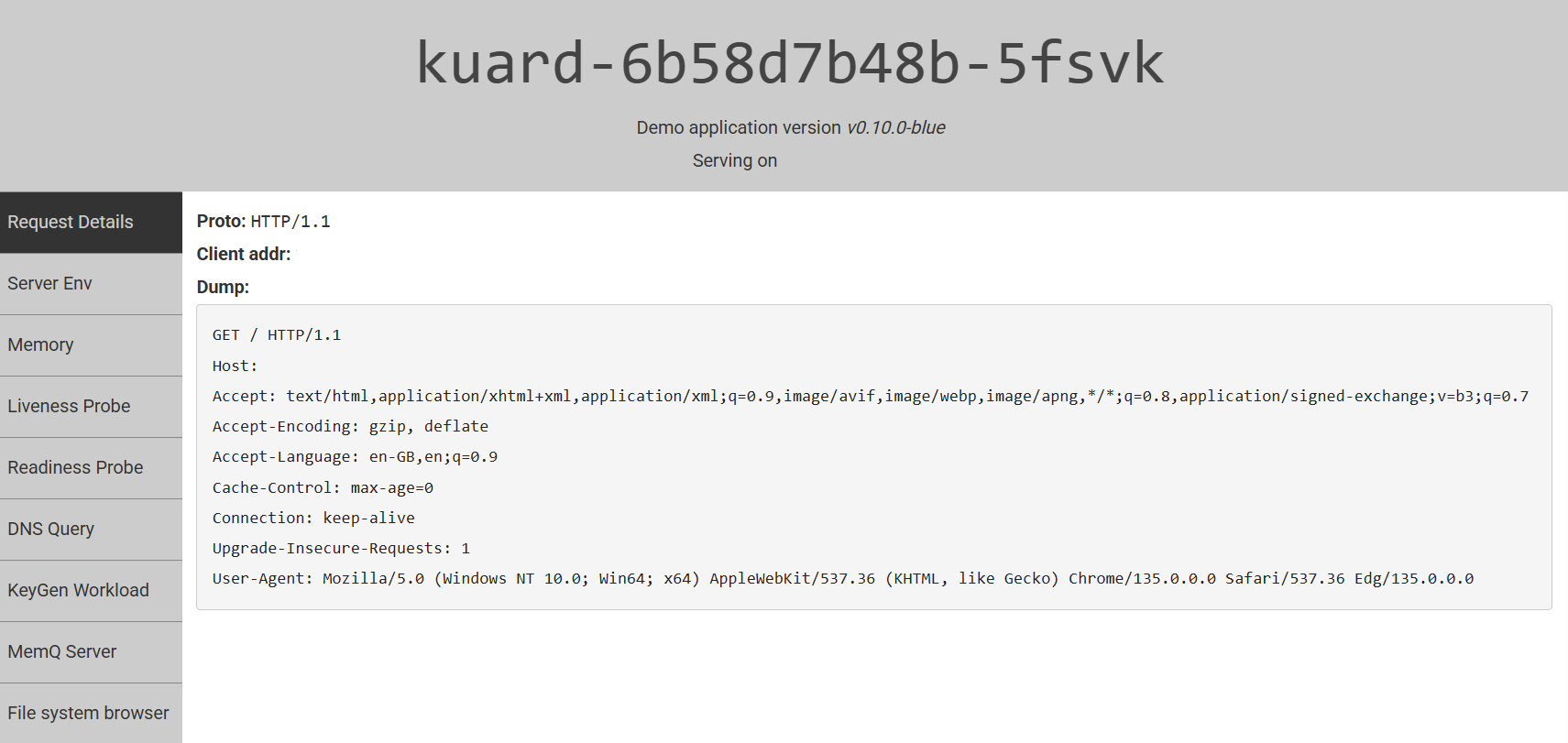

Pomocí webového prohlížeče navštivte adresu URL a podívejte se, jak Kuard reaguje. Zkuste vyprázdnit DNS a zkusit znovu zjistit, jestli požadavek obsluhuje jiná instance služby z jiného clusteru.
