Rychlý start: Vytvoření síťové topologie sítě s využitím Azure Virtual Network Manageru – Azure Portal

Začněte používat Azure Virtual Network Manager pomocí webu Azure Portal ke správě připojení pro všechny virtuální sítě.

V tomto rychlém startu nasadíte tři virtuální sítě a použijete Azure Virtual Network Manager k vytvoření síťové topologie sítě. Pak ověříte, že se použila konfigurace připojení.

Důležité

Azure Virtual Network Manager je obecně dostupný pro Virtual Network Manager, konfigurace připojení hvězdicové architektury a konfigurace zabezpečení s pravidly správce zabezpečení. Konfigurace připojení sítě zůstávají ve verzi Public Preview.

Tato verze Preview se poskytuje bez smlouvy o úrovni služeb a nedoporučuje se pro úlohy v produkčním prostředí. Některé funkce se nemusí podporovat nebo mohou mít omezené možnosti. Další informace najdete v dodatečných podmínkách použití pro verze Preview v Microsoft Azure.

Požadavky

• Účet Azure s aktivním předplatným. Vytvoření účtu zdarma
• Pokud chcete upravit dynamické skupiny sítí, musíte mít udělený přístup pouze prostřednictvím přiřazení role Azure RBAC. Klasické Správa/starší verze autorizace se nepodporují.

Vytvoření instance Virtual Network Manageru

Nasaďte instanci Virtual Network Manageru s definovaným oborem a přístupem, který potřebujete. Instanci Virtual Network Manageru můžete vytvořit pomocí webu Azure Portal, Azure PowerShellu nebo Azure CLI. V tomto článku se dozvíte, jak vytvořit instanci Virtual Network Manageru pomocí webu Azure Portal.

1. Přihlaste se k portálu Azure.

2. Vyberte + Vytvořit prostředek a vyhledejte Správce sítě. Pak vyberte Vytvořit správce>sítě a začněte nastavovat Virtual Network Manager.

3. Na kartě Základy zadejte nebo vyberte následující informace a pak vyberte Zkontrolovat a vytvořit.



   Nastavení	Hodnota
   Předplatné	Vyberte předplatné, do kterého chcete nasadit Virtual Network Manager.
   Skupina prostředků	Vyberte Vytvořit nový a zadejte rg-learn-eastus-001.
   Název	Zadejte vnm-learn-eastus-001.
   Oblast	Zadejte eastus nebo oblast podle svého výběru. Virtual Network Manager může spravovat virtuální sítě v libovolné oblasti. Vybraná oblast je místo, kde se nasadí instance Virtual Network Manageru.
   Popis	(Volitelné) Zadejte popis této instance nástroje Virtual Network Manager a úlohu, kterou spravuje.
   Scope	Zvolte Vybrat obory a pak vyberte své předplatné. Výběr možnosti Přidat do vybraného oboru> Informace o oboru definují prostředky, které může správce virtuální sítě spravovat. Můžete zvolit předplatná a skupiny pro správu.
   Funkce	V rozevíracím seznamu vyberte Připojení ivity a Správa zabezpečení. Připojení ivity umožňuje vytvoření úplné sítě nebo hvězdicové síťové topologie mezi virtuálními sítěmi v rámci oboru. Zabezpečení Správa umožňuje vytvářet globální pravidla zabezpečení sítě.

4. Po ověření konfigurace vyberte Vytvořit .

Vytvoření virtuálních sítí

Pomocí portálu vytvořte tři virtuální sítě. Každá virtuální síť má networkType značku, která se používá pro dynamické členství. Pokud máte existující virtuální sítě pro konfiguraci sítě, přidejte do virtuálních sítí značky uvedené v tabulce a přejděte k další části.

1. Na domovské obrazovce vyberte + Vytvořit prostředek a vyhledejte virtuální sítě. Pak vyberte Vytvořit a začněte konfigurovat virtuální síť.

2. Na kartě Základy zadejte nebo vyberte následující informace.



   Nastavení	Hodnota
   Předplatné	Vyberte předplatné, do kterého chcete tuto virtuální síť nasadit.
   Skupina prostředků	Vyberte rg-learn-eastus-001.
   Název virtuální sítě	Zadejte vnet-learn-prod-eastus-001.
   Oblast	Vyberte USA – východ.

3. Vyberte Další nebo kartu IP adresy , nakonfigurujte následující adresní prostory sítě a pak vyberte Zkontrolovat a vytvořit.



   Nastavení	Hodnota
   Adresní prostor IPv4	10.0.0.0/16
   Název podsítě	default
   Adresní prostor podsítě	10.0.0.0/24

4. Jakmile konfigurace projde ověřením, vyberte Vytvořit a nasaďte virtuální síť.

5. Opakováním předchozích kroků vytvořte další virtuální sítě s následujícími informacemi:

   Nastavení	Hodnota
   Předplatné	Vyberte stejné předplatné, které jste vybrali v kroku 2.
   Skupina prostředků	Vyberte rg-learn-eastus-001.
   Název	Pro každou další virtuální síť zadejte vnet-learn-prod-eastus-002 a vnet-learn-test-eastus-003 .
   Oblast	Vyberte USA – východ.
   IP adresy vnet-learn-prod-eastus-002	Adresní prostor IPv4: 10.1.0.0/16 Název podsítě: výchozí adresní prostor podsítě: 10.1.0.0/24
   IP adresy vnet-learn-test-eastus-003	Adresní prostor IPv4: 10.2.0.0/16 Název podsítě: výchozí adresní prostor podsítě: 10.2.0.0/24

Vytvoření skupiny sítě

Virtual Network Manager použije konfigurace pro skupiny virtuálních sítí tak, že je umístí do skupin sítí. Vytvoření skupiny sítě:

1. Přejděte do skupiny prostředků rg-learn-eastus-001 a vyberte instanci nástroje Virtual Network Manager vnm-learn-eastus-001 .

2. V části Nastavení vyberte Skupiny sítě. Pak vyberte Vytvořit.

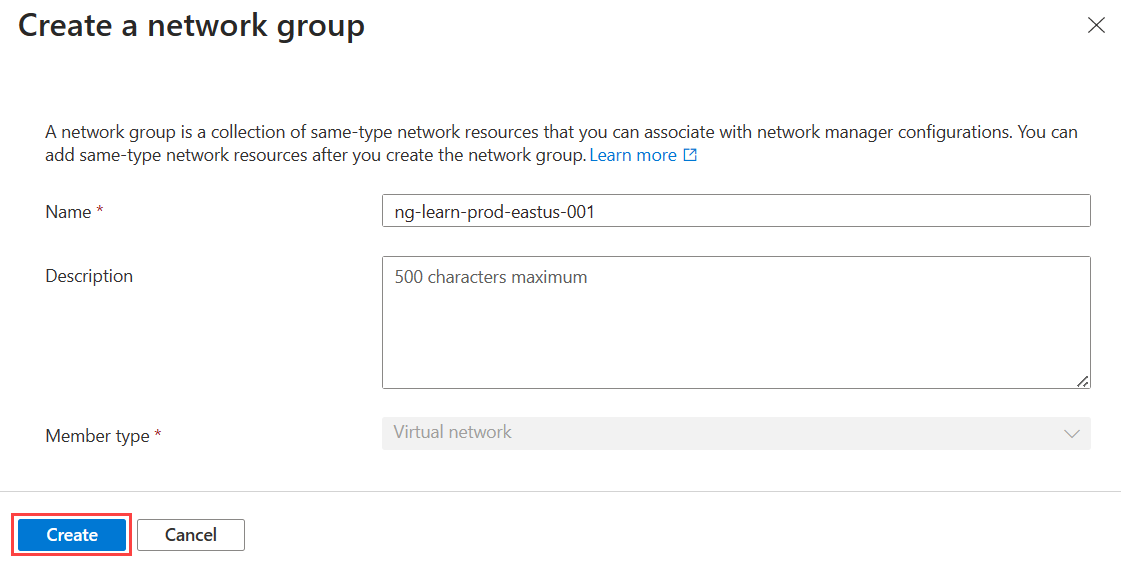

3. V podokně Vytvořit skupinu sítě zadejte ng-learn-prod-eastus-001 a vyberte Vytvořit.



4. Ověřte, že nová skupina sítě je teď uvedená v podokně Skupiny sítí.



Definování členství pro konfiguraci připojení

Po vytvoření skupiny sítě přidáte virtuální sítě jako členy. Zvolte jednu z následujících možností konfigurace členství ve vaší síti.

Ruční členství

Ruční přidání členství

V této úloze ručně přidáte dvě virtuální sítě pro konfiguraci sítě do skupiny sítí:

1. V seznamu skupin sítí vyberte ng-learn-prod-eastus-001. V podokně ng-learn-prod-eastus-001 v části Ručně přidat členy vyberte Přidat virtuální sítě.



2. V podokně Ručně přidat členy vyberte vnet-learn-prod-eastus-001 a vnet-learn-prod-eastus-002 a pak vyberte Přidat.



3. V podokně Skupina sítě v části Nastavení vyberte Členy skupiny. Potvrďte členství ve skupině, kterou jste ručně vybrali.



Azure Policy

Vytvoření definice zásady pro dynamické členství

Pomocí služby Azure Policy definujete podmínku, která dynamicky přidá dvě virtuální sítě do skupiny sítě, když název virtuální sítě obsahuje prod:

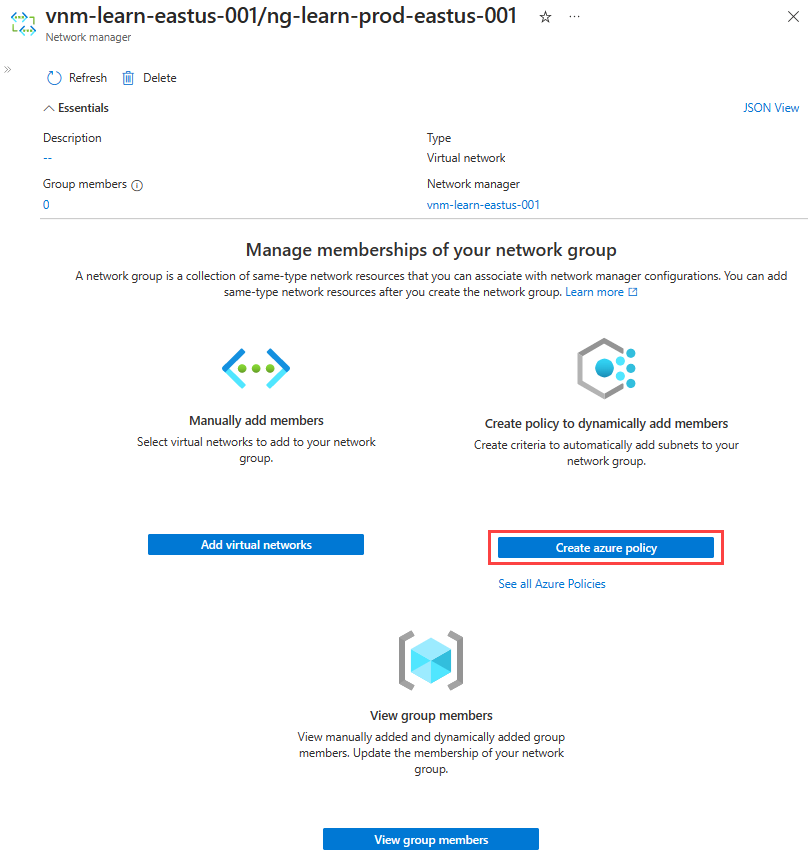

1. V seznamu skupin sítí vyberte ng-learn-prod-eastus-001. V části Vytvořit zásadu pro dynamické přidávání členů vyberte Vytvořit zásadu Azure.

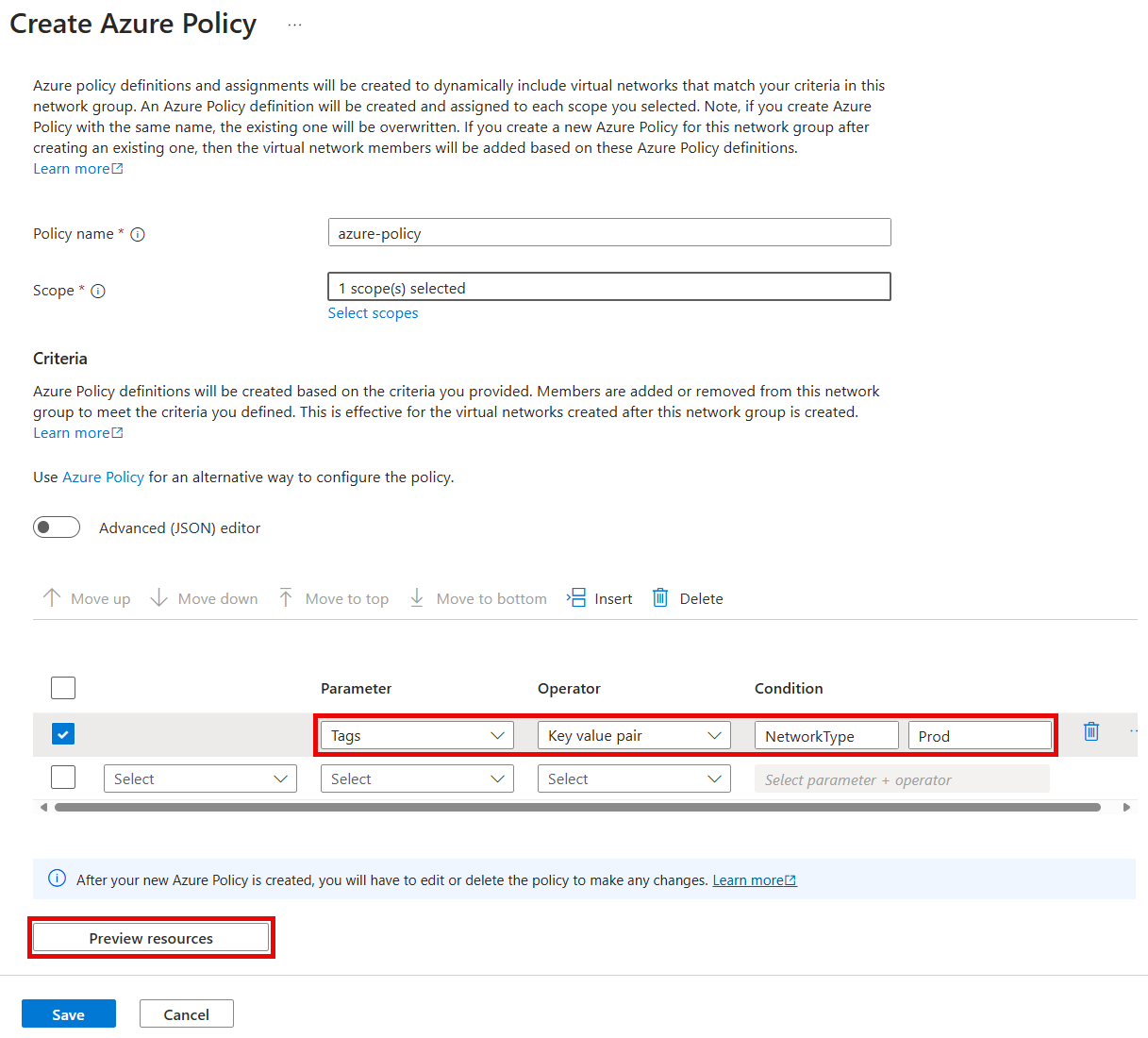

2. V podokně Vytvořit zásadu Azure vyberte nebo zadejte následující informace a pak vyberte Prostředky ve verzi Preview.



   Nastavení	Hodnota
   Název zásady	Zadejte azpol-learn-prod-eastus-001.
   Scope	Zvolte Vybrat obory a pak vyberte aktuální předplatné.
   Parametr	V rozevíracím seznamu vyberte Název .
   Operátor	V rozevíracím seznamu vyberte Možnost Obsahuje .
   Condition (Podmínka)	Zadejte -prod.

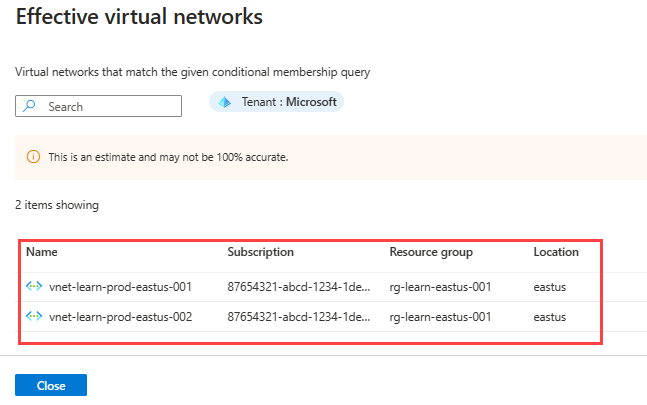

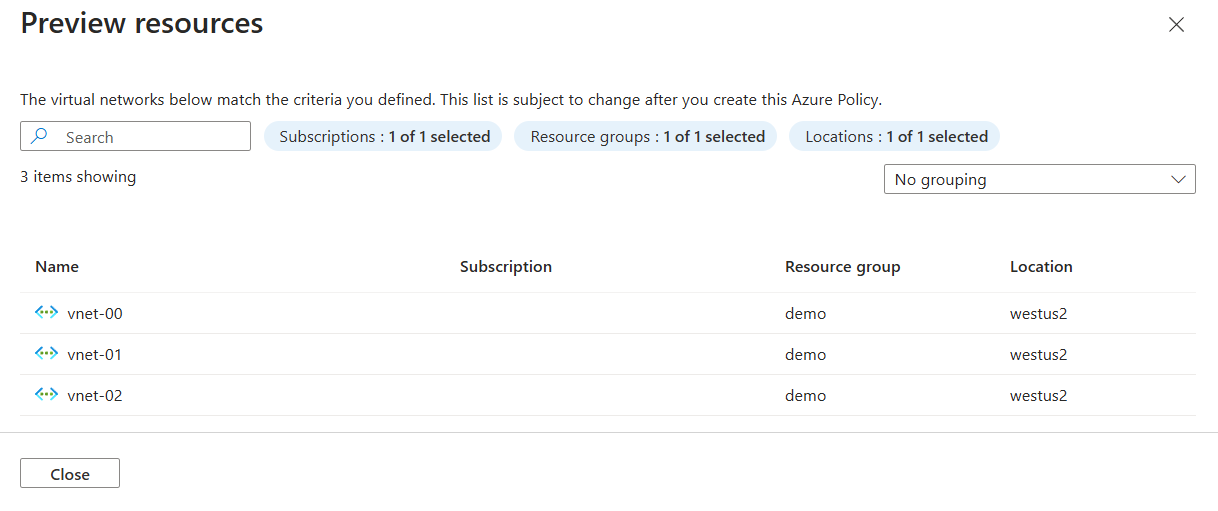

3. Podokno Efektivní virtuální sítě zobrazuje virtuální sítě, které se přidají do skupiny sítí na základě podmínek, které jste definovali ve službě Azure Policy. Až budete připraveni, vyberte Zavřít.



4. Výběrem možnosti Uložit nasadíte členství ve skupině. Může trvat až jednu minutu, než se zásada projeví a přidá se do vaší skupiny sítě.

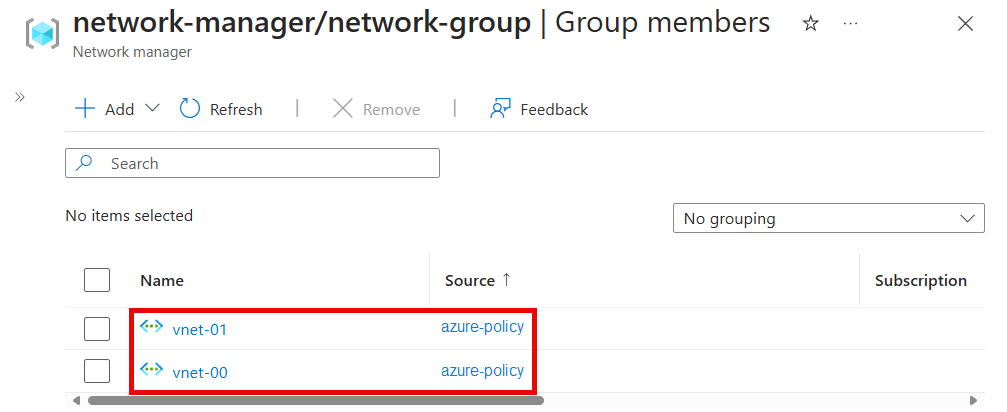

5. V podokně Skupina sítě v části Nastavení vyberte členy skupiny, abyste zobrazili členství ve skupině na základě podmínek, které jste definovali ve službě Azure Policy. Ověřte, že je zdroj uvedený jako azpol-learn-prod-eastus-001 – subscriptions/subscription_id.



Vytvoření konfigurace

Teď, když jste vytvořili skupinu sítě a dali jí správné virtuální sítě, vytvořte konfiguraci síťové topologie sítě. Nahraďte <subscription_id> svým předplatným.

1. V části Nastavení vyberte Konfigurace. Pak vyberte Vytvořit.

2. V rozevírací nabídce vyberte konfiguraci Připojení ivity a začněte vytvářet konfiguraci připojení.



3. Na kartě Základy zadejte následující informace a pak vyberte Další: Topologie.



   Nastavení	Hodnota
   Název	Zadejte cc-learn-prod-eastus-001.
   Popis	(Volitelné) Zadejte popis této konfigurace připojení.

4. Na kartě Topologie zaškrtněte topologii sítě, pokud není vybraná, a políčko Povolit síťové připojení mezi oblastmi ponechte nezaškrtnuto. Pro toto nastavení není potřeba připojení mezi oblastmi, protože všechny virtuální sítě jsou ve stejné oblasti. Až budete připraveni, vyberte Přidat>skupinu sítě.



5. V části Skupiny sítě vyberte ng-learn-prod-eastus-001. Potom zvolte Vybrat a přidejte skupinu sítě do konfigurace.

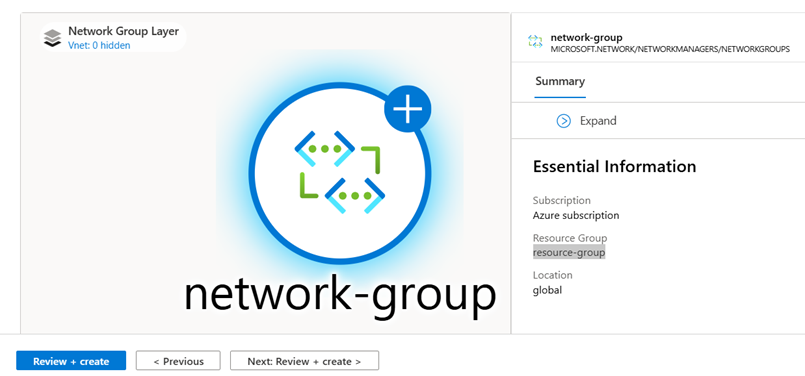

6. Výběrem karty Vizualizace zobrazíte topologii konfigurace. Tato karta zobrazuje vizuální znázornění skupiny sítě, kterou jste přidali do konfigurace.



7. Vyberte Další: Zkontrolovat a vytvořit>vytvořit konfiguraci.



8. Po dokončení nasazení vyberte Aktualizovat. Nová konfigurace připojení se zobrazí v podokně Konfigurace .



Nasazení konfigurace připojení

Pokud chcete použít konfigurace ve vašem prostředí, musíte konfiguraci potvrdit nasazením. Nasaďte konfiguraci do oblasti USA – východ, kde jsou nasazené virtuální sítě:

1. V části Nastavení vyberte Nasazení. Pak vyberte Nasadit konfigurace.



2. Vyberte následující nastavení a pak vyberte Další.



   Nastavení	Hodnota
   Konfigurace	Ve vašem cílovém stavu vyberte Zahrnout konfigurace připojení.
   konfigurace Připojení ivity	Vyberte cc-learn-prod-eastus-001.
   Cílové oblasti	Jako oblast nasazení vyberte USA – východ.

3. Výběrem možnosti Nasadit dokončete nasazení.

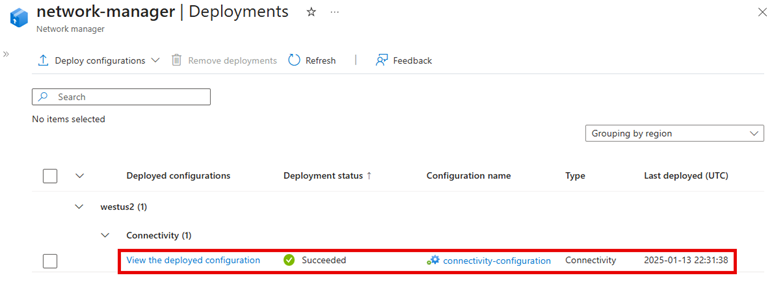

4. Ověřte, že se nasazení zobrazí v seznamu pro vybranou oblast. Dokončení nasazení konfigurace může trvat několik minut.



Ověření nasazení konfigurace

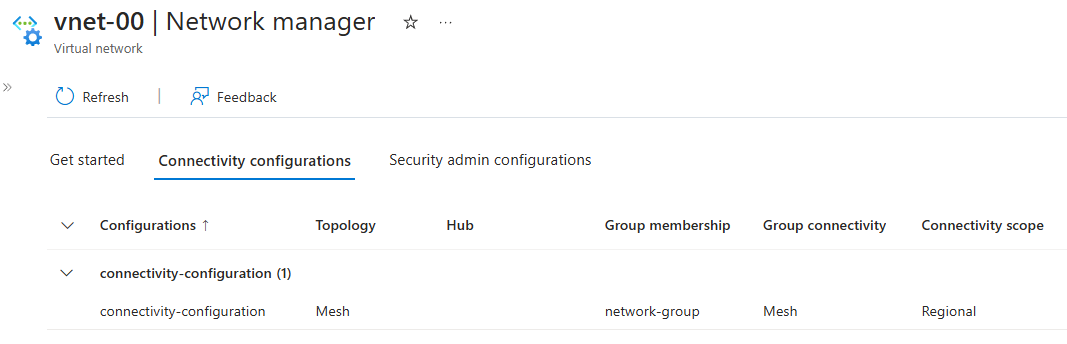

Pomocí části Správce sítě pro každou virtuální síť ověřte, že jste nasadili konfiguraci:

1. Přejděte do virtuální sítě vnet-learn-prod-eastus-001 .

2. V části Nastavení vyberte Správce sítě.

3. Na kartě konfigurace Připojení ověřte, že se v seznamu zobrazí kopie-learn-prod-eastus-001.



4. Opakujte předchozí kroky pro vnet-learn-prod-eastus-002.

Vyčištění prostředků

Pokud už Azure Virtual Network Manager nepotřebujete, můžete ho po odebrání všech konfigurací, nasazení a skupin sítí odebrat:

1. Pokud chcete odebrat všechny konfigurace z oblasti, spusťte v nástroji Virtual Network Manager a vyberte Nasadit konfigurace. Vyberte následující nastavení a pak vyberte Další.



   Nastavení	Hodnota
   Konfigurace	Ve vašem cílovém stavu vyberte Zahrnout konfigurace připojení.
   konfigurace Připojení ivity	Vyberte Možnost Žádné – Odeberte existující konfigurace připojení.
   Cílové oblasti	Jako nasazenou oblast vyberte USA – východ.

2. Výběrem možnosti Nasadit dokončíte odebrání nasazení.

3. Pokud chcete odstranit konfiguraci, přejděte do levého podokna nástroje Virtual Network Manager. V části Nastavení vyberte Konfigurace. Zaškrtněte políčko vedle konfigurace, kterou chcete odebrat, a v horní části podokna prostředků vyberte Odstranit .

4. V podokně Odstranit konfiguraci vyberte následující možnosti a pak vyberte Odstranit.



   Nastavení	Hodnota
   Možnost Odstranit	Vyberte Vynutit odstranění prostředku a všech závislých prostředků.
   Potvrzení odstranění	Zadejte název konfigurace. V tomto příkladu je to cc-learn-prod-eastus-001.

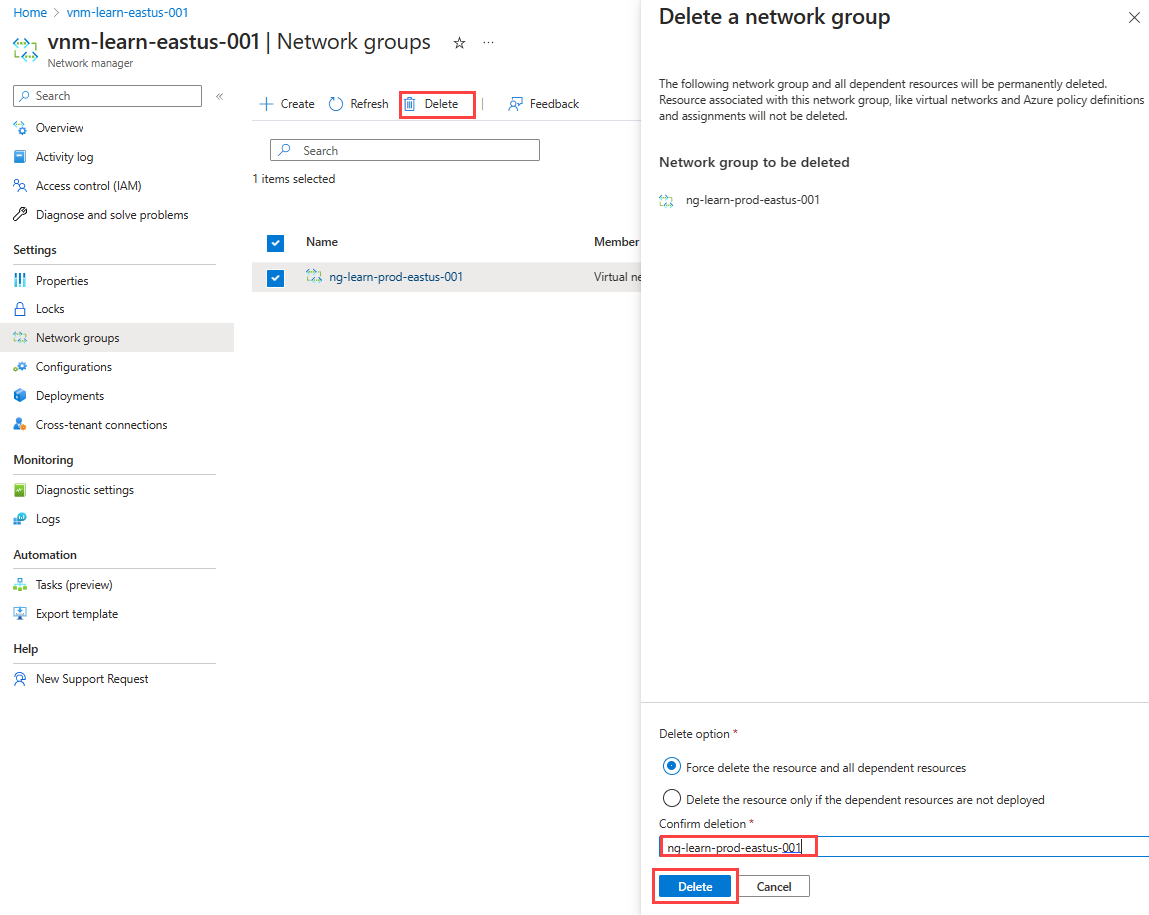

5. Pokud chcete odstranit skupinu sítě, přejděte do levého podokna nástroje Virtual Network Manager. V části Nastavení vyberte Skupiny sítě. Zaškrtněte políčko vedle skupiny sítě, kterou chcete odebrat, a v horní části podokna prostředků vyberte Odstranit .

6. V podokně Odstranit skupinu sítě vyberte následující možnosti a pak vyberte Odstranit.



   Nastavení	Hodnota
   Možnost Odstranit	Vyberte Vynutit odstranění prostředku a všech závislých prostředků.
   Potvrzení odstranění	Zadejte název skupiny sítě. V tomto příkladu je to ng-learn-prod-eastus-001.

7. Výběrem možnosti Ano potvrďte odstranění skupiny sítě.

8. Po odebrání všech skupin sítě přejděte do levého podokna nástroje Virtual Network Manager. Vyberte Přehled a pak vyberte Odstranit.

9. V podokně Odstranit správce sítě vyberte následující možnosti a pak vyberte Odstranit.



   Nastavení	Hodnota
   Možnost Odstranit	Vyberte Vynutit odstranění prostředku a všech závislých prostředků.
   Potvrzení odstranění	Zadejte název instance virtual network manageru. V tomto příkladu je to vnm-learn-eastus-001.

10. Vyberte Ano pro potvrzení odstranění.

11. Pokud chcete odstranit skupinu prostředků a virtuální sítě, vyhledejte skupinu prostředků rg-learn-eastus-001 a vyberte Odstranit skupinu prostředků. Potvrďte, že chcete odstranit tak, že do textového pole zadáte rg-learn-eastus-001 a pak vyberete Odstranit.

Další kroky

Teď, když jste vytvořili instanci Azure Virtual Network Manageru, se naučíte blokovat síťový provoz pomocí konfigurace správce zabezpečení:

Blokování síťového provozu pomocí Azure Virtual Network Manageru
