Rozdělení tabulky návrháře

Tento návod ukazuje, jak mapovat více typů entit na jednu tabulku úpravou modelu pomocí Návrháře Entity Framework (EF Designer).

Jedním z důvodů, proč můžete chtít použít rozdělení tabulky, je zpoždění načítání některých vlastností při použití opožděného načítání k načtení objektů. Vlastnosti, které můžou obsahovat velmi velké množství dat, můžete oddělit do samostatné entity a načíst je pouze v případě potřeby.

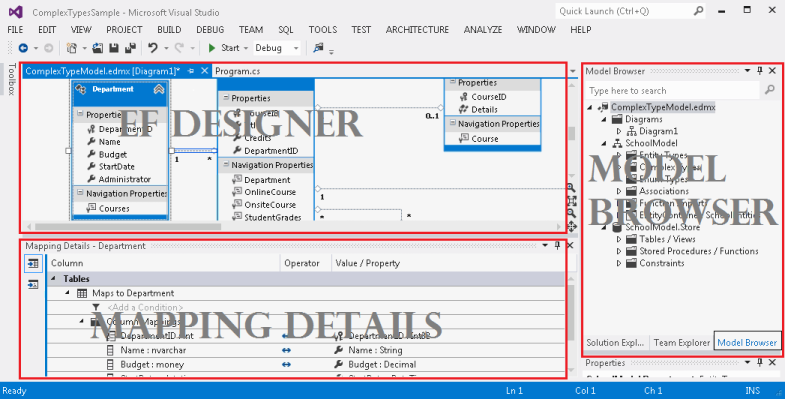

Následující obrázek ukazuje hlavní okna, která se používají při práci s nástrojem EF Designer.

Předpoklady

K dokončení tohoto názorného postupu potřebujete:

• Nejnovější verze sady Visual Studio.
• Ukázková databáze školy.

Nastavení projektu

Tento názorný postup používá Visual Studio 2012.

• Otevřete Visual Studio 2012.
• V nabídce Soubor přejděte na příkaz Nový a klepněte na tlačítko Projekt.
• V levém podokně klikněte na Visual C# a pak vyberte šablonu konzolové aplikace.
• Jako název projektu zadejte TableSplittingSample a klikněte na OK.

Vytvoření modelu založeného na školní databázi

• Klikněte pravým tlačítkem myši na název projektu v Průzkumníku řešení, přejděte na příkaz Přidat a potom klikněte na položku Nová položka.
• V nabídce vlevo vyberte Data a pak v podokně Šablony vyberte ADO.NET Model dat entity.
• Jako název souboru zadejte TableSplittingModel.edmx a klepněte na tlačítko Přidat.
• V dialogovém okně Zvolit obsah modelu vyberte Vygenerovat z databáze a potom klepněte na tlačítko Další.
• Klikněte na Nové připojení. V dialogovém okně Vlastnosti připojení zadejte název serveru (například (localdb)\mssqllocaldb), vyberte metodu ověřování, jako název databáze zadejte School a klikněte na tlačítko OK. Dialogové okno Zvolit datové připojení se aktualizuje nastavením připojení k databázi.
• V dialogovém okně Zvolit databázové objekty rozbalte uzel Tabulky a zaškrtněte tabulku Person . Tím přidáte zadanou tabulku do školního modelu.
• Klikněte na Dokončit.

Zobrazí se Návrhář entit, který poskytuje návrhovou plochu pro úpravy modelu. Do modelu se přidají všechny objekty, které jste vybrali v dialogovém okně Zvolit databázové objekty .

Mapování dvou entit na jednu tabulku

V této části rozdělíte entitu Person do dvou entit a pak je namapujete na jednu tabulku.

Poznámka:

Entita Person neobsahuje žádné vlastnosti, které mohou obsahovat velké množství dat; používá se jenom jako příklad.

• Klikněte pravým tlačítkem myši na prázdnou oblast návrhové plochy, přejděte na příkaz Přidat nový a klikněte na položku Entita. Zobrazí se dialogové okno Nová entita .
• Zadejte HireInfo pro název entity a PersonID pro název klíčové vlastnosti .
• Klikněte na OK.
• Vytvoří se nový typ entity a zobrazí se na návrhové ploše.
• Vyberte vlastnost HireDate typu entity Person a stiskněte kombinaci kláves Ctrl+X .
• Vyberte entitu HireInfo a stiskněte kombinaci kláves Ctrl+V .
• Vytvořte přidružení mezi osobou a HireInfo. Uděláte to tak, že kliknete pravým tlačítkem myši na prázdnou oblast návrhové plochy, přejdete na příkaz Přidat nový a kliknete na Tlačítko Přidružení.
• Zobrazí se dialogové okno Přidat přidružení . Název PersonHireInfo je ve výchozím nastavení uveden.
• Zadejte násobnost 1(1) na obou koncích relace.
• Stiskněte OK.

Další krok vyžaduje okno Podrobnosti mapování . Pokud toto okno nevidíte, klikněte pravým tlačítkem myši na návrhovou plochu a vyberte Mapovat podrobnosti.

• Vyberte typ entity HireInfo a v okně < klikněte na >Přidat tabulku nebo zobrazení.

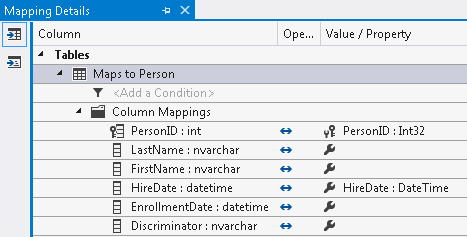

• V rozevíracím seznamu <Přidat tabulku nebo Zobrazit> vyberte Osoba. Seznam obsahuje tabulky nebo zobrazení, na které lze namapovat vybranou entitu. Ve výchozím nastavení by se měly namapovat příslušné vlastnosti.



• Vyberte asociaci PersonHireInfo na návrhové ploše.

• Klikněte pravým tlačítkem myši na přidružení na návrhové ploše a vyberte Vlastnosti.

• V okně Vlastnosti vyberte vlastnost Referenční omezení a klikněte na tlačítko se třemi tečkami.

• Z rozevíracího seznamu Principál vyberte Osobu.

• Stiskněte OK.



Použití modelu

• Do metody Main vložte následující kód.

    using (var context = new SchoolEntities())
    {
        Person person = new Person()
        {
            FirstName = "Kimberly",
            LastName = "Morgan",
            Discriminator = "Instructor",
        };

        person.HireInfo = new HireInfo()
        {
            HireDate = DateTime.Now
        };

        // Add the new person to the context.
        context.People.Add(person);

        // Insert a row into the Person table.
        context.SaveChanges();

        // Execute a query against the Person table.
        // The query returns columns that map to the Person entity.
        var existingPerson = context.People.FirstOrDefault();

        // Execute a query against the Person table.
        // The query returns columns that map to the Instructor entity.
        var hireInfo = existingPerson.HireInfo;

        Console.WriteLine("{0} was hired on {1}",
            existingPerson.LastName, hireInfo.HireDate);
    }

• Zkompilujte a spusťte aplikaci.

Následující příkazy T-SQL byly provedeny proti databázi School v důsledku spuštění této aplikace.

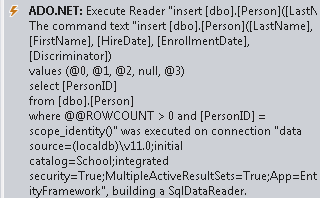

• Následující příkaz INSERT byl proveden v důsledku provádění kontextu. SaveChanges() a kombinuje data z entit Person a HireInfo

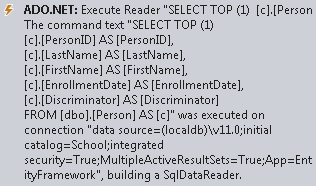

• Následující příkaz SELECT byl proveden v důsledku provádění kontextu. People.FirstOrDefault() a vybere jenom sloupce namapované na osobu.

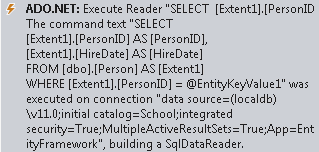

• Následující select byl proveden v důsledku přístupu k navigační vlastnosti existingPerson.Instructor a vybere pouze sloupce mapované na HireInfo.
