Přidání podmíněného formátování

Podmíněné formátování umožňuje tvůrci sestavy určit způsob zobrazení barev v sestavě podle číselné hodnoty.

Tento článek popisuje, jak do vizuálu Power BI přidat funkci podmíněného formátování.

Podmíněné formátování je v současné době možné použít pouze na barvu.

Přidání podmíněného formátování do projektu

Tato část ukazuje, jak přidat podmíněné formátování do existujícího vizuálu Power BI. Ukázkový kód v tomto článku je založený na vizuálu SampleBarChart . Zdrojový kód můžete prozkoumat v barChart.ts.

Přidání položky podmíněného formátování barev v podokně formátu

V této části se dozvíte, jak přidat položku podmíněného formátování barev do datového bodu v podokně formátu.

1. propertyInstanceKind Použijte pole, které VisualObjectInstanceje vystaveno powerbi-visuals-api. Ověřte, že soubor obsahuje tento import:

   import powerbiVisualsApi from "powerbi-visuals-api";


2. Chcete-li určit odpovídající typ formátování (Konstanta, Konstanta, KonstantaRule nebo Pravidlo), použijte VisualEnumerationInstanceKinds výčt. Do souboru přidejte následující import:

   import VisualEnumerationInstanceKinds = powerbiVisualsApi.VisualEnumerationInstanceKinds;


3. Nastavení typu instance vlastnosti formátování

metoda rozhraní API getFormattingModel

Chcete-li formátovat vlastnosti, které podporují podmíněné formátování, nastavte požadovaný druh instance v jejich descriptor.

 public getFormattingModel(): powerbi.visuals.FormattingModel {
    // ...
    formattingGroup.slices.push(
        {
            uid: `colorSelector${barDataPoint_indx}_uid`,
            displayName: barDataPoint.category,
            control: {
                type: powerbi.visuals.FormattingComponent.ColorPicker,
                properties: {
                    descriptor: {
                        objectName: "colorSelector",
                        propertyName: "fill",
                        selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),
                        altConstantValueSelector: barDataPoint.selectionId.getSelector(),
                        instanceKind: powerbi.VisualEnumerationInstanceKinds.ConstantOrRule // <=== Support conditional formatting
                    },
                    value: { value: barDataPoint.color }
                }
            }
        }
    );
    // ...
 }

enumerateObjectInstances API – zastaralá

Vypíše všechny vlastnosti, které chcete podporovat podmíněné formátování, v poli propertyInstanceKind . Definujte tyto vlastnosti v enumerateObjectInstances metodě.

public enumerateObjectInstances(options: EnumerateVisualObjectInstancesOptions): VisualObjectInstanceEnumeration {
        …
        case 'colorSelector':
            …
                objectEnumeration.push({
                    objectName: objectName,
                    displayName: barDataPoint.category,
                    properties: {
                        fill: {
                            solid: {
                                color: barDataPoint.color
                            }
                        }
                    },
                    selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),
                    altConstantValueSelector: barDataPoint.selectionId.getSelector(),

                    // List your conditional formatting properties
                    propertyInstanceKind: {
                        fill: VisualEnumerationInstanceKinds.ConstantOrRule
                    }
                });
            }
        …
}

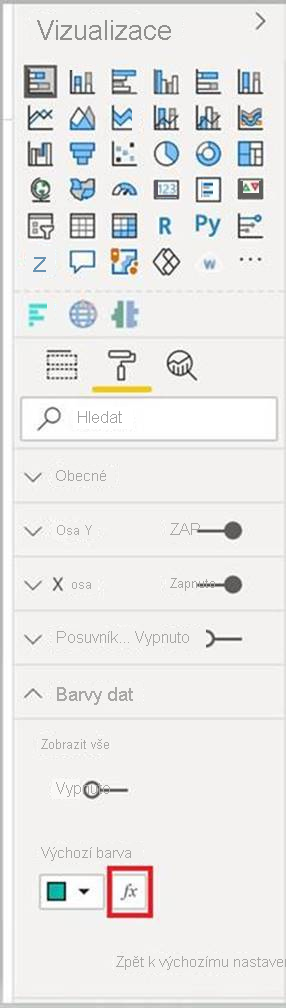

VisualEnumerationInstanceKinds.ConstantOrRule vytvoří položku uživatelského rozhraní podmíněného formátování společně s prvkem uživatelského rozhraní pro konstantní formátování.

Definování chování podmíněného formátování

Definujte, jak se formátování použije u datových bodů.

Použití createDataViewWildcardSelector deklarované v části powerbi-visuals-utils-dataviewutils, určete, zda se má podmíněné formátování použít u instancí, součtů nebo obojího. Další informace naleznete v tématu DataViewWildcard.

U vlastností, u které chcete použít podmíněné formátování, proveďte následující změny:

• selector Nahraďte hodnotu volánímdataViewWildcard.createDataViewWildcardSelector(dataViewWildcardMatchingOption). DataViewWildcardMatchingOption definuje, zda je podmíněné formátování použito u instancí, součtů nebo obojího.

• altConstantValueSelector Přidejte vlastnost s hodnotou dříve definovanou pro selector vlastnost.

metoda rozhraní API getFormattingModel

Pro formátování vlastností, které podporují podmíněné formátování, nastavte požadovaný druh instance v jejich descriptor.


 public getFormattingModel(): powerbi.visuals.FormattingModel {
    // ...

    formattingGroup.slices.push(
        {
            uid: `colorSelector${barDataPoint_indx}_uid`,
            displayName: barDataPoint.category,
            control: {
                type: powerbi.visuals.FormattingComponent.ColorPicker,
                properties: {
                    descriptor: {
                        objectName: "colorSelector",
                        propertyName: "fill",
                        // Define whether the conditional formatting will apply to instances, totals, or both
                        selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),

                        // Add this property with the value previously defined for the selector property
                        altConstantValueSelector: barDataPoint.selectionId.getSelector(),

                        instanceKind: powerbi.VisualEnumerationInstanceKinds.ConstantOrRule
                    },
                    value: { value: barDataPoint.color }
                }
            }
        }
    );

    // ...
 }


enumerateObjectInstances API – zastaralá

Zobrazte seznam všech vlastností, které mají podporovat podmíněné formátování v propertyInstanceKind poli. Definujte tyto vlastnosti v enumerateObjectInstances metodě.

public enumerateObjectInstances(options: EnumerateVisualObjectInstancesOptions): VisualObjectInstanceEnumeration {
        …
        case 'colorSelector':
            …
                objectEnumeration.push({
                    objectName: objectName,
                    displayName: barDataPoint.category,
                    properties: {
                        fill: {
                            solid: {
                                color: barDataPoint.color
                            }
                        }
                    },
                    // Define whether the conditional formatting will apply to instances, totals, or both
                    selector: dataViewWildcard.createDataViewWildcardSelector(dataViewWildcard.DataViewWildcardMatchingOption.InstancesAndTotals),

                    // Add this property with the value previously defined for the selector property
                    altConstantValueSelector: barDataPoint.selectionId.getSelector(),

                    propertyInstanceKind: {
                        fill: VisualEnumerationInstanceKinds.ConstantOrRule
                    }
                });
            }
        …
}

Úvahy a omezení

Podmíněné formátování není podporováno pro následující vizuály:

• Vizuály založené na tabulkách

• Maticové vizuály

Doporučujeme nepoužívat podmíněné formátování u řad. Místo toho umožňuje zákazníkům formátovat jednotlivé řady, což usnadňuje vizuální rozlišení mezi řadami. Většina standardních vizuálů sdílí tento přístup s řadou.

Související obsah

DataViewUtils
