Návrh okruhu ExpressRoute pro zajištění odolnosti
- 4 min
Spolehlivost se skládá ze dvou principů: odolnosti a dostupnosti. Cílem odolnosti je zabránit selháním a v případě, že k nim dojde, obnovit aplikace do plně provozního stavu. Cílem dostupnosti je poskytnout konzistentní přístup k vaší aplikaci nebo úlohám. Je důležité proaktivně naplánovat spolehlivost na základě vašich obchodních potřeb a požadavků na aplikace.
Okruh ExpressRoute ve třech různých typech odolnosti : standardní odolnost, vysoká odolnost a maximální odolnost. Toto video ukazuje příklady odolnosti ExpressRoute.
Standardní odolnost
Standardní odolnost proti chybám v ExpressRoute je jeden okruh se dvěma připojeními nakonfigurovanými v jedné lokalitě. Integrovaná redundance (Active-Active) je nakonfigurovaná tak, aby zajistila přepnutí při selhání mezi dvěma připojeními síťového obvodu.

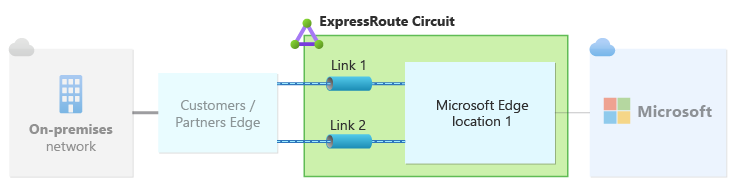

Následující diagram znázorňuje logickou architekturu okruhu ExpressRoute navrženého pro standardní odolnost.
Vysoká odolnost
Vysoká odolnost, označovaná také jako ExpressRoute Metro, umožňuje použití více lokalit ve stejné metropolitní oblasti (Metro) k propojení místní sítě prostřednictvím ExpressRoute k Azure. Vysoká odolnost nabízí rozmanitost lokalit rozdělením jednoho okruhu mezi dvě lokality. První připojení se vytvoří v jedné lokalitě a druhé připojení v jiné lokalitě.

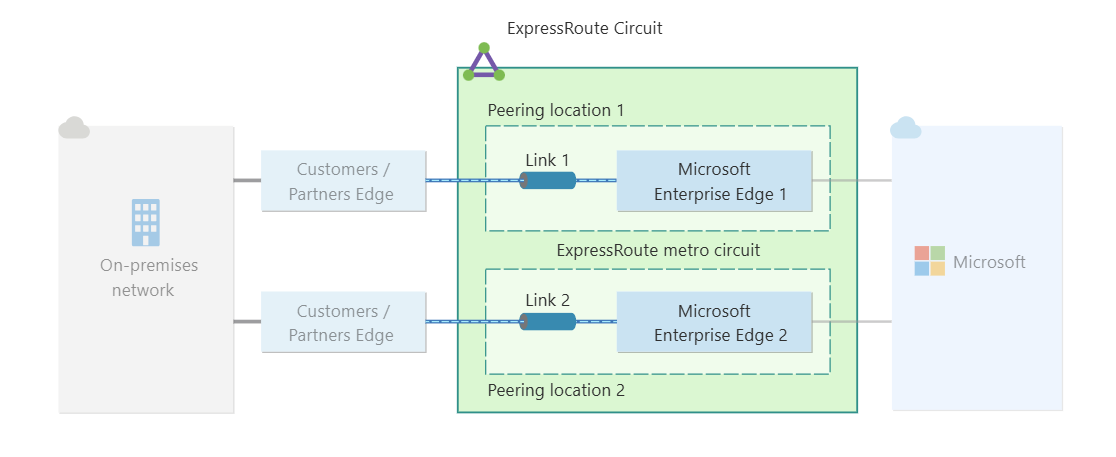

Následující diagram znázorňuje logickou architekturu okruhu ExpressRoute navrženého pro zajištění vysoké odolnosti.
Maximální odolnost
Architektura maximální odolnosti v ExpressRoute je strukturovaná tak, aby eliminovala jakýkoli kritický bod selhání v síťové cestě Microsoftu. Toto nastavení je dosaženo konfigurací dvojice okruhů ve dvou odlišných lokalitách pro diverzifikaci umístění s ExpressRoute. Cílem maximální odolnosti je zvýšit spolehlivost, odolnost a dostupnost v důsledku toho zajistit nejvyšší úroveň odolnosti pro obchodní a/nebo klíčové úlohy. Pro takové operace doporučujeme nakonfigurovat maximální odolnost.

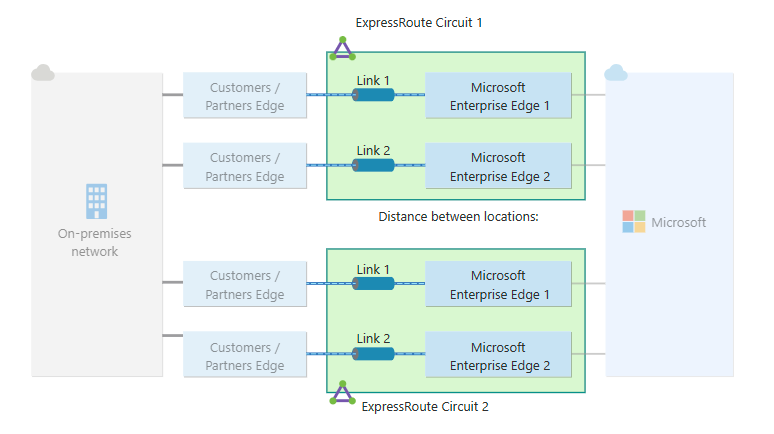

Následující diagram znázorňuje logickou architekturu okruhu ExpressRoute navrženého pro maximální odolnost.
