Průzkumník schémat XML

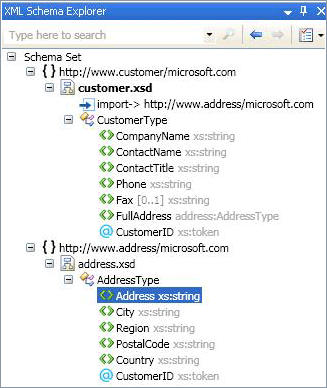

Průzkumník schémat XML je integrovaný se sadou Microsoft Visual Studio a editorem XML, který umožňuje pracovat se schématy jazyka XSD (XML Schema Definition Language). Když otevřete soubor schématu XML, zobrazí se uzel Sada schématu v Průzkumníku schémat XML. Všechna zahrnutá, importovaná nebo znovufinovaná schémata pro cílový soubor a také všechny soubory odkazované prostřednictvím include příkazu nebo import schématu XML se zobrazí také v Průzkumníku schémat XML.

Průzkumník schémat XML umožňuje provádět následující akce:

• Získejte rychlý přehled o sadě schémat.

• Procházejte stromem.

• Proveďte vyhledávání specifická pro klíčová slova a schémata. Další informace naleznete v tématu Vyhledávání v sadě schémat.

• Přidání výsledků hledání do zobrazení grafu nebo zobrazení modelu obsahu

• Seřaďte strom podle pořadí, typu nebo názvu dokumentu. Další informace najdete v tématu Řazení, filtrování a seskupování.

• Otevřete editor XML a přejděte do umístění kódu v souboru XSD. Další informace naleznete v tématu Integrace s editorem XML.

• Vygenerujte ukázkový XML pro globální elementy.

Průzkumník schématu XML poskytuje hierarchické zobrazení schématu nastaveného prostřednictvím stromového zobrazení. Průzkumník schémat XML také poskytuje vyhledávání, filtrování, navigaci a řazení. Pokud chcete získat přístup k Průzkumníku schémat XML, udělejte jednu z těchto věcí:

• Pokud jste v zobrazení Start, klikněte na odkaz Průzkumník schémat XML.

• Pokud jste v zobrazení grafu nebo v zobrazení modelu obsahu a máte v pracovním prostoru uzly, pomocí místní nabídky (po kliknutí pravým tlačítkem) vyberte Průzkumníka schémat XML.

• V nabídce Zobrazení můžete také vybrat Průzkumníka schémat XML.

• K Průzkumníku schémat XML můžete přistupovat z .vb souboru, který má literál XML jazyka Visual Basic přidružený k souboru .xsd. Pokud chcete zobrazit sadu schémat v Průzkumníku schémat XML, klikněte pravým tlačítkem myši na uzel XML v literálu XML nebo v importu oboru názvů XML a vyberte příkaz Zobrazit v Průzkumníku schématu . Další informace naleznete v tématu Integrace literálů XML s Průzkumníkem schémat XML.

Stromové zobrazení

Průzkumník schématu XML zobrazuje předem zkompilované informace o sadě schémat ve stromové struktuře. Struktura stromové struktury je uspořádaná takto:

• Na nejvyšší úrovni je uzel sady schémat.

• Druhá úroveň obsahuje obory názvů.

• Třetí úroveň obsahuje soubory.

• Čtvrtá úroveň obsahuje globální uzly. To může zahrnovat prvky, skupiny, komplexní typy, jednoduché typy, atributy, skupiny atributů a includeimport, a redefine příkazy.

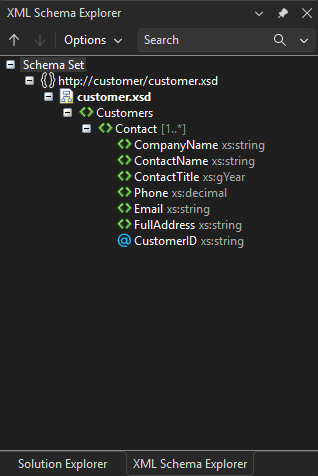

Následuje příklad struktury stromu:

Výběr a aktivace

Pokud chcete zvýraznit a vybrat uzel, klikněte jednou v Průzkumníku schémat.

Pokud chcete aktivovat uzel, poklikejte na něj nebo po výběru uzlu stiskněte Enter .

• Aktivace uzlu otevře soubor, ve kterém je tento uzel definován (pokud soubor ještě není otevřený) a vybere uzel v souboru.

• Aktivace uzlu souboru otevře vybraný soubor (pokud ještě není otevřený) a zvýrazní uzel <schema>.

• Aktivace SchemaSetu nebo uzlu oboru názvů nic nezpůsobí.

Přetáhnout a umístit uzly

Globální uzly, uzly souborů a uzly oboru názvů můžete přetáhnout na zobrazení návrháře XSD. Pokud je aktuálním pohledem pohled Start, přetažením uzlu do pohledu se otevře Pohled Grafu. Pokud je aktuální zobrazení zobrazením modelu obsahu nebo zobrazením grafu, zobrazení se při přetažení uzlu na něj nezmění.

Přetáhnutí souborů na zobrazení přidá všechny globální uzly v souboru do pracovního prostoru XSD návrháře. Vyřazení jmenných prostorů v zobrazení přidá všechny globální uzly tohoto prostoru do pracovního prostoru. Pracovní prostor je sdílen mezi všemi zobrazeními.

Nemůžete přetáhnout místní uzly ani importy.
