Naplnění tabulky ESRT

Tabulka systémových prostředků EFI (ESRT) poskytuje mechanismus pro identifikaci integrovaných prostředků zařízení a firmwaru systému pro účely cílení aktualizací firmwaru na tyto prostředky. Každá položka v ESRT popisuje prostředek zařízení nebo systémového firmwaru, na který může cílit balíček ovladače aktualizace firmwaru. Každý prostředek firmwaru, který lze aktualizovat balíčkem ovladače aktualizace firmwaru, musí být popsán přesně jednou položkou v ESRT, aby bylo možné nasadit a nainstalovat aktualizace firmwaru. Další informace o rozložení a implementaci esRT naleznete v definici tabulky ESRT.

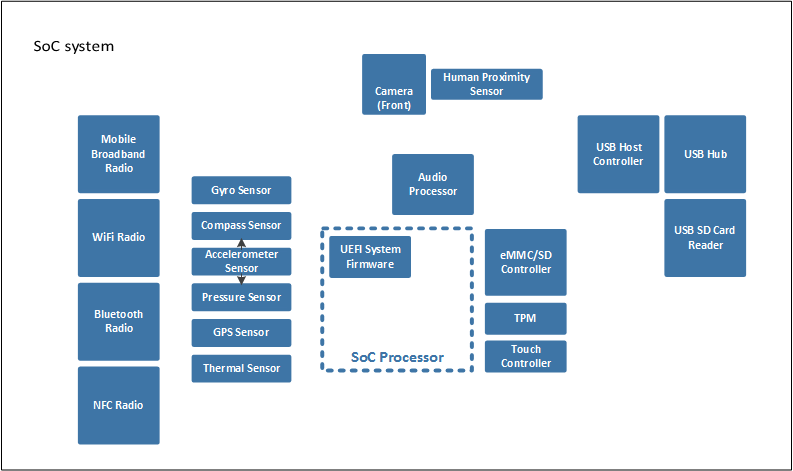

Následující diagram znázorňuje diagram bloků vysoké úrovně typického systému SoC.

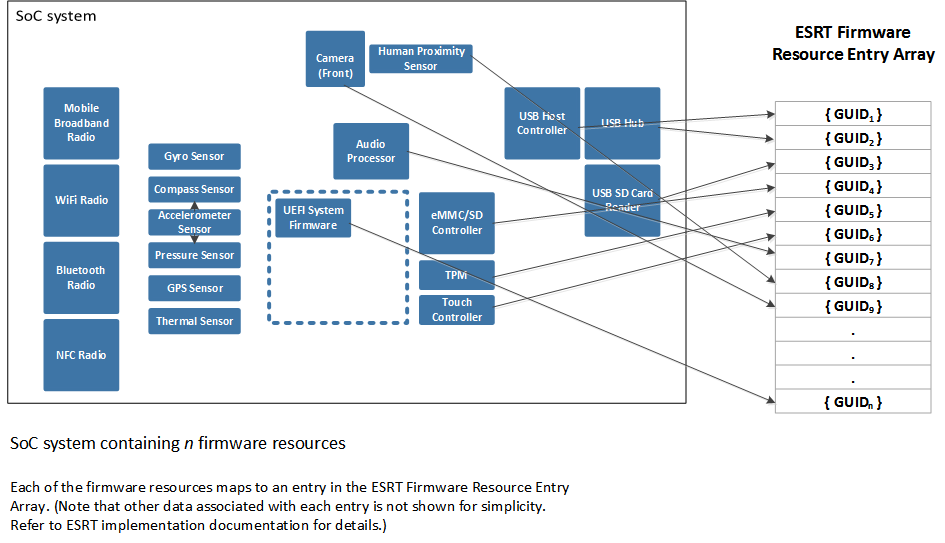

V tomto příkladu je každé systémové zařízení obsahující aktualizovatelný firmware reprezentováno jedním blokem. Každý blok dokáže přijmout a nainstalovat cílenou nezávislou aktualizaci firmwaru pro zařízení. Každý blok má v ESRT jedinečnou položku představující toto zařízení, jak je znázorněno v následujícím diagramu.

Zařízení může mít také aktualizovaný firmware jako součást jednoho monolitického balíčku ovladače aktualizace firmwaru systému. V takovém případě by zařízení nemělo položku ESRT, protože je aktualizovaná na systémový firmware. Obecněji platí, že zařízení může mít aktualizaci firmwaru určenou pouze jednou položkou v ESRT.

Pro zjednodušení předchozí diagram popisuje model, na kterém má každé zařízení svoji aktualizaci firmwaru cílenou samostatně s jedinečnou položkou. Každý identifikátor GUID v tabulce identifikuje aktualizovatelné zařízení nebo firmware systému UEFI v rámci tohoto systému SoC. Každý identifikátor GUID v tabulce je jedinečný (to znamená, že žádná dvě zařízení nebo firmware systému nesdílejí stejnou hodnotu GUID) a tabulka je jedinečná pro jeden systém SoC. Revize hardwaru systému SoC musí definovat nové hodnoty GUID pro zařízení nebo firmware systému. Tím se zajistí, že firmware bude cílit na každou komponentu v revidovaném hardwaru, protože drobné rozdíly v hardwaru zařízení napříč revizemi můžou vyžadovat jiný firmware.
