prostředí Connection-Oriented

NDIS podporuje následující ovladače orientované na připojení:

• Klient orientovaný na připojení

• Správce hovorů

• Integrovaný ovladač správce hovorů miniportu (MCM)

• Ovladač miniportu orientovaný na připojení

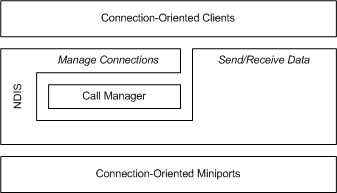

Následující obrázek znázorňuje konfiguraci klientů orientovaných na připojení, správce volání a ovladače miniportu.

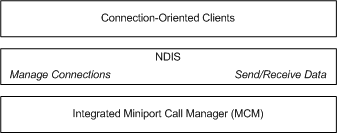

Následující obrázek znázorňuje konfiguraci klientů orientovaných na připojení a integrovaného ovladače MCM.

Ovladač miniportu orientovaný na připojení řídí jednu nebo více síťových karet a poskytuje rozhraní mezi ovladači protokolu orientovanými na připojení (klienti orientovanými na připojení a správci volání) a hardwarem síťové karty.

Souhrn operací orientovaných na připojení provedených ovladačem miniportu orientovaného na připojení naleznete v tématu Connection-Oriented Operace prováděné ovladači miniportu.

Správce volání je ovladač protokolu NDIS, který poskytuje nastavení a ukončení volání pro klienty orientované na připojení. Správce hovorů:

• Využívá možnosti odesílání a příjmu ovladače spojovaného miniportu k výměně signalizačních zpráv se síťovými entitami, jako jsou síťové přepínače nebo vzdálené uzly.

• Podporuje jeden nebo více ovladačů signalizačních protokolů. Souhrn operací orientovaných na připojení provedených správcem volání najdete v tématu Connection-Oriented Operace prováděné správci volání.

Integrovaný ovladač MCM je ovladač miniportu orientovaný na připojení, který také poskytuje služby správce volání klientům orientovaným na připojení. Ovladač MCM má následující vlastnosti:

• Ovladač MCM poskytuje klientům stejné služby orientované na připojení jako správce volání spárovaný s ovladačem miniportu orientovaným na připojení; rozhraní ovladače call manager-to-miniport je však interní pro ovladač, a proto neprůzné pro rozhraní NDIS.

• Ve stejném prostředí může existovat více správců hovorů a ovladačů MCM.

• Každý manažer volání nebo ovladač MCM může podporovat více ovladačů signalizačních protokolů.

Podrobné porovnání ovladačů MCM a správců hovorů najdete v tématu Jak se ovladač MCM liší od manažera volání.

Klient orientovaný na připojení:

• Používá služby nastavení a ukončení hovoru manažera volání nebo ovladače MCM.

• Používá možnosti odesílání a příjmu ovladače miniportu orientovaného na připojení nebo ovladače MCM k odesílání a přijímání dat.

• Může poskytovat své vlastní služby síťové a transportní vrstvy aplikaci na vyšší vrstvě.

• Používá služby správce volání a ovladače miniportu orientovaného na připojení nebo používá služby ovladače MCM na jeho horním okraji.

• Může to být adaptační vrstva, která se nachází mezi starým protokolem a rozhraním NDIS orientovaným na připojení.

  Tyto vrstvy přizpůsobení používají služby správy volání k navázání podkladových připojení, ale skryjí povahu připojení orientované na připojení z výše uvedených protokolů bez připojení.

Poznámka Definice rozhraní klienta orientovaného na připojení je nad rámec dokumentace NDIS. Pokud klient slouží jako adaptační vrstva, jeho vrchní rozhraní je definováno protokolem, který se přizpůsobuje NDIS orientovanému na připojení.

Souhrn operací orientovaných na připojení provedených klientem orientovaným na připojení najdete v tématu Connection-Oriented Operace prováděné klienty.
