Komponenty VMQ

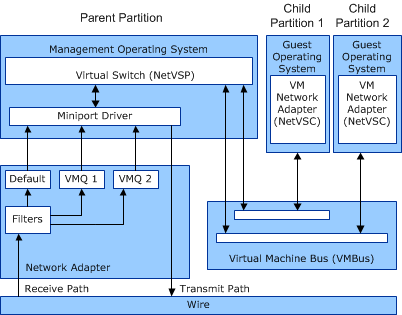

Následující obrázek znázorňuje vztahy mezi různými komponentami v provozním prostředí fronty virtuálních počítačů (VMQ).

Předchozí obrázek znázorňuje následující komponenty VMQ:

poskytovatele síťových virtuálních služeb (NetVSP)
Ovladač NDIS, který běží v operačním systému správy Hyper-V nadřazeného oddílu. Tento ovladač poskytuje služby pro podporu síťového přístupu Hyper-V podřízenými oddíly.

Poznámka Počínaje systémem Windows Server 2008 poskytuje komponenta Hyper-V rozšiřitelného přepínače podporu netVSP komponentám NetVSC, které běží v hostovaném operačním systému. Další informace o této komponentě naleznete v tématu Hyper-V Extensible Switch.

Klient virtuální sítě (NetVSC)
Ovladač NDIS, který běží v hostovaném operačním systému podřízeného oddílu Hyper-V. NetVSC zveřejňuje virtualizované zobrazení fyzického síťového adaptéru na hostitelském počítači. Toto virtualizované zařízení je známo jako síťový adaptér virtuálního počítače .

NetVSC poskytuje následující funkce:

• Podporuje funkčnost síťových zařízení v podřízených oddílech Hyper-V.

• Přistupuje k fyzickému síťovému adaptéru předáním zpráv přes sběrnici virtuálního počítače (VMBus) přidruženému ovladači NetVSP. Tento ovladač běží v operačním systému správy nadřazeného oddílu Hyper-V.

Virtual Machine Bus (VMBus)
Virtuální komunikační sběrnice, která předává řídicí a datové zprávy mezi nadřazeným a podřízeným oddílem Hyper-V.

Poznámka V Hyper-V, se podřízený oddíl označuje také jako virtuální počítač (VM).

kanál sběrnice VM
Komunikační kanál na VMBus mezi NetVSC v podřízeném oddílu Hyper-V a NetVSP v nadřazeném oddílu Hyper-V.

fronty virtuálních počítačů
Fronta pro přijatá data. Síťový adaptér, který podporuje VMQ, má hardware pro směrování dat do fronty virtuálních počítačů.

filtru VMQ
Filtr pro testování příchozích dat. Síťový adaptér, který podporuje VMQ, používá filtry k otestování dat paketů, aby se paket přiřadil do fronty.
