Operace filtrování VMQ

Ve frontě příjmu lze nastavit více filtrů příjmu. Aktuální implementace VMQ také podporuje filtry na adrese MAC (Destination Media Access Control) příchozích paketů a volitelných filtrů, které kontrolují identifikátor virtuální místní sítě (VLAN).

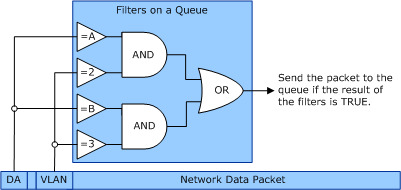

Následující obrázek znázorňuje vztah mezi identifikátorem sítě VLAN a testy adres MAC, filtry a frontami.

Na předchozím obrázku obsahuje datový paket sítě cílovou adresu (DA) a pole identifikátoru sítě VLAN. Hardware síťového adaptéru implementuje filtry ve frontě na základě nastavení, která ovladač miniportu přijal a nastavil v hardwaru síťového adaptéru. Další informace o nastavení filtrů ve frontě příjmu naleznete v tématu Nastavení a vymazání filtrů VMQ.

Na tomto obrázku jsou dva filtry; každý filtr porovnává cílovou adresu a identifikátor sítě VLAN s poli v příchozím paketu. Pokud se testy VLAN i DA shodují, je splněno kritérium tohoto filtru a příchozí paket je přiřazen do fronty. Pokud je ve frontě více než jeden filtr a poté dojde ke shodě s jakýmkoli filtrem, síťový adaptér přiřadí paket frontě.
