Architektura NFC

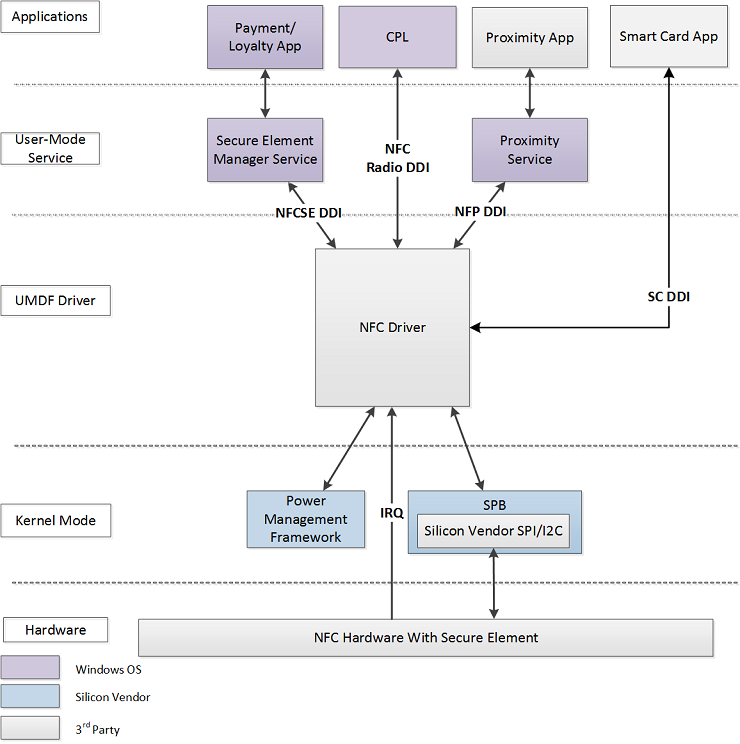

Diagram architektury vysoké úrovně NFC stacku na Windows je znázorněn níže. Ovladače NFC UMDF budou implementovat DDI popsané v této specifikaci.

  • Near Field Proximity DDI – poskytuje možnost publikování/přihlášení k odběru pro předávání zpráv bezkontaktní komunikace, včetně peer-to-peer výměny bezkontaktních zpráv a přijímání a zápisu dat ze značek NFC.
  • Secure Element DDI – poskytuje přístup k výčtu zabezpečených prvků (SE) připojených k řadiči NFC, umožňuje zpřístupnění zabezpečených prvků externím čtenářům, umožňuje předávání událostí z NFCC a apletů vyšším vrstvám, a také poskytuje přístup ke konfiguraci a správě směrování režimu naslouchání čipu NFC. Poskytuje také přístup k příjmu a přenosu APDU ISO/IEC 7816-4 v režimu naslouchání vzdálenému zařízení.
  • Čipová karta DDI – poskytuje nízkou úroveň přístupu pro interakci s čipovými kartami, jako je schopnost naslouchat příjezdu/odjezdu karty, umožňuje přenos požadavků na čipovou kartu a umožňuje načtení informací čipové karty.
  • Radio Management DDI – poskytuje přístup k aplikaci Ovládací panel (CPL) k nastavení rádiových režimů blízkosti (režimy P2P a čtečka/zapisovač) a bezpečného prvku (režim emulace karet).

Vývojový diagram popisující zásobník NFC počínaje aplikacemi v horní části, službami uživatelského režimu, ovladači UMDF, režimem jádra a následným hardwarem dole.
