Použití vizuální vrstvy s Win32

V aplikacích Win32 můžete použít rozhraní API prostředí Windows Runtime Composition (označovaná také jako vizuální vrstva) a vytvářet tak moderní prostředí, která zaujmou uživatele Windows.

Kompletní kód pro tento kurz je k dispozici na GitHubu: ukázka Win32 HelloComposition.

Univerzální aplikace pro Windows, které potřebují přesnou kontrolu nad složením uživatelského rozhraní, mají přístup k oboru názvů Windows.UI.Composition , aby mohly provádět jemně odstupňovanou kontrolu nad tím, jak se jejich uživatelské rozhraní skládá a vykresluje. Toto rozhraní API pro složení se však neomezuje jen na aplikace pro UWP. Desktopové aplikace Win32 mohou využívat výhod moderních kompozičních systémů v UWP a Windows.

Předpoklady

Rozhraní API pro hostování UWP má tyto požadavky.

Předpokládáme, že máte určitou znalost vývoje aplikací pomocí Win32 a UPW. Další informace najdete tady:
Windows 10 verze 1803 nebo novější
Windows 10 SDK 17134 nebo novější

Jak používat rozhraní API composition z desktopové aplikace Win32

V tomto kurzu vytvoříte jednoduchou aplikaci Win32 C++ a přidáte do ní elementy upW Composition. Fokus je na správné konfiguraci projektu, vytvoření kódu vzájemné spolupráce a nakreslení něčeho jednoduchého pomocí rozhraní WINDOWS Composition API. Hotová aplikace vypadá takto.

spuštěné uživatelské rozhraní aplikace

Vytvoření projektu C++ Win32 v sadě Visual Studio

Prvním krokem je vytvoření projektu aplikace Win32 v sadě Visual Studio.

Vytvoření nového projektu aplikace Win32 v jazyce C++ s názvem HelloComposition:

Otevřete Visual Studio a vyberte Soubor>Nový>Projekt.

Otevře se dialogové okno Nový projekt .
V kategorii Nainstalováno rozbalte uzel Visual C++ a pak vyberte Windows Desktop.
Vyberte šablonu desktopové aplikace systému Windows.
Zadejte název HelloComposition a klikněte na tlačítko OK.

Visual Studio vytvoří projekt a otevře editor hlavního souboru aplikace.

Konfigurace projektu pro použití rozhraní API prostředí prostředí Windows Runtime

K používání rozhraní API prostředí prostředí Windows Runtime (WinRT) ve vaší aplikaci Win32 používáme C++/WinRT. Abyste mohli přidat podporu C++/WinRT, musíte nakonfigurovat projekt sady Visual Studio.

(Podrobnosti najdete v tématu Začínáme s C++/WinRT – Úprava projektu desktopové aplikace windows pro přidání podpory C++/WinRT).

V nabídce Projekt otevřete vlastnosti projektu (HelloComposition Properties) a ujistěte se, že jsou následující nastavení nastavená na zadané hodnoty:
- Ve konfiguracivyberte Všechny konfigurace. Pro platformuvyberte všechny platformy.

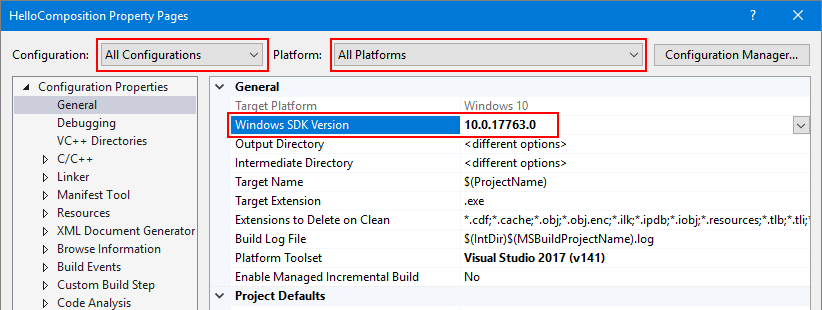

- Vlastnosti konfigurace>Obecné>Verze sady Windows SDK = 10.0.17763.0 nebo vyšší

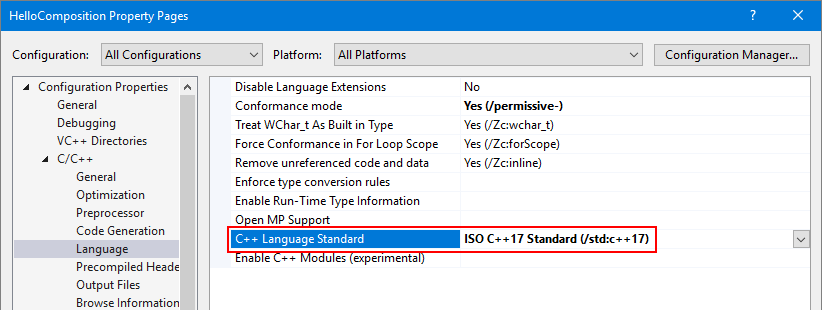

- cs-CZ: Jazyk C/C++>Jazyk>Standard jazyka C++ = ISO C++ 17 Standard (/stf:c++17)

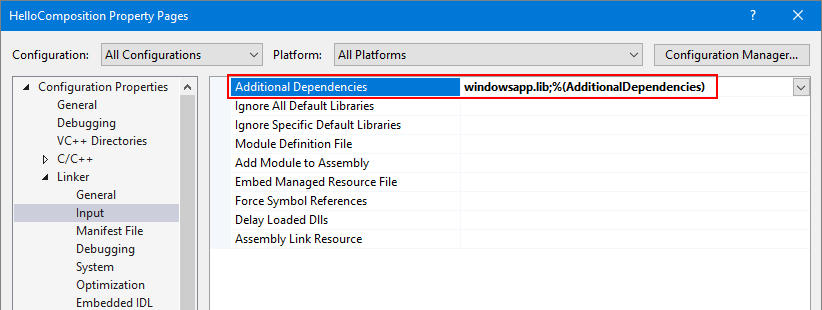

- Linker>vstup>Další závislosti musí obsahovat "windowsapp.lib". Pokud to není v seznamu, přidejte to.
Aktualizace předkompilované hlavičky
- Přejmenujte stdafx.h a stdafx.cpp na pch.h a pch.cpp podle pořadí.
- Nastavte vlastnost projektu C/C++>Předkompilované hlavičky>Předkompilovaný soubor hlaviček na pch.h.

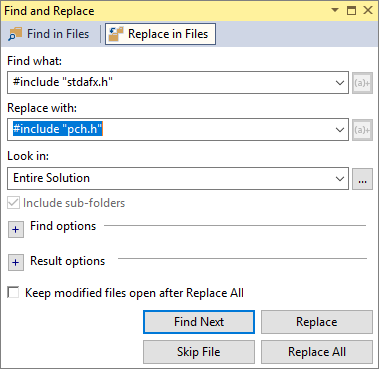

- Najděte a nahraďte #include "stdafx.h" za #include "pch.h" ve všech souborech.

  (Upravit>Najít a nahradit>Najít v souborech)
- Ve pch.h zahrňte winrt/base.h a unknwn.h.
```
// reference additional headers your program requires here
#include <unknwn.h>
#include <winrt/base.h>
```

V tomto okamžiku je vhodné vytvořit projekt, abyste se ujistili, že před zahájením nedochází k žádným chybám.

Vytvoření třídy pro hostování prvků složení

Pokud chcete hostovat obsah, který vytvoříte pomocí vizuální vrstvy, vytvořte třídu (CompositionHost) pro správu interoperability a vytváření prvků kompozice. Tady provádíte většinu konfigurace pro hostování rozhraní API composition, mezi které patří:

získání Compositor, který vytváří a spravuje objekty v Windows.UI.Composition oboru názvů.
vytvoření DispatcherQueueController/DispatcherQueue pro správu úloh pro rozhraní API WinRT.
vytvoření DesktopWindowTarget a kontejneru Composition pro zobrazení kompozičních objektů.

Tuto třídu vytvoříme jako singleton, abychom se vyhnuli problémům s vlákny. Například můžete vytvořit pouze jednu frontu dispečera na vlákno, takže vytvoření druhého instance CompositionHost ve stejném vlákně by způsobilo chybu.

Tip

Pokud potřebujete, zkontrolujte kompletní kód na konci kurzu a ujistěte se, že je veškerý kód na správných místech při procházení kurzu.

Přidejte do projektu nový soubor třídy.
- V Průzkumníku řešeníklikněte pravým tlačítkem na projekt HelloComposition.
- V místní nabídce vyberte Přidat třídu>....
- V dialogovém okně Přidat třídu pojmenujte třídu CompositionHost a klepněte na tlačítko Přidat.

Zahrňte záhlaví a použití vyžadované pro složení pro interoperabilitu.

Přidejte do souboru CompositionHost.h tyto include v horní části souboru.

#pragma once
#include <winrt/Windows.UI.Composition.Desktop.h>
#include <windows.ui.composition.interop.h>
#include <DispatcherQueue.h>

V CompositionHost.cpp přidejte tyto pomocí v horní části souboru za zahrnuje.

using namespace winrt;
using namespace Windows::System;
using namespace Windows::UI;
using namespace Windows::UI::Composition;
using namespace Windows::UI::Composition::Desktop;
using namespace Windows::Foundation::Numerics;

Upravte třídu tak, aby používala jednotonový vzor.

V Souboru CompositionHost.h nastavte konstruktor jako soukromý.
Deklarujte veřejnou statickou metodu GetInstance .

class CompositionHost
{
public:
    ~CompositionHost();
    static CompositionHost* GetInstance();

private:
    CompositionHost();
};

V CompositionHost.cpp přidejte definici GetInstance metody.

CompositionHost* CompositionHost::GetInstance()
{
    static CompositionHost instance;
    return &instance;
}

Ve CompositionHost.h deklarujte proměnné soukromého člena pro Compositor, DispatcherQueueController a DesktopWindowTarget.

winrt::Windows::UI::Composition::Compositor m_compositor{ nullptr };
winrt::Windows::System::DispatcherQueueController m_dispatcherQueueController{ nullptr };
winrt::Windows::UI::Composition::Desktop::DesktopWindowTarget m_target{ nullptr };

Přidejte veřejnou metodu pro inicializaci kompozičních interop objektů.

Note

V Initializevoláte metody EnsureDispatcherQueue, CreateDesktopWindowTargeta CreateCompositionRoot. Tyto metody vytvoříte v dalších krocích.
- Ve CompositionHost.h deklarujte veřejnou metodu s názvem Initialize , která přebírá HWND jako argument.
```
void Initialize(HWND hwnd);
```
- Do CompositionHost.cpp přidejte definici metody Initialize .
```
void CompositionHost::Initialize(HWND hwnd)
{
    EnsureDispatcherQueue();
    if (m_dispatcherQueueController) m_compositor = Compositor();

    CreateDesktopWindowTarget(hwnd);
    CreateCompositionRoot();
}
```

Vytvořte frontu dispečera v rámci vlákna, které bude používat Windows Composition.

Kompozitor musí být vytvořen ve vlákně, které má frontu dispečera, a proto je tato metoda volána jako první během inicializace.

Ve CompositionHost.h deklarujte privátní metodu s názvem EnsureDispatcherQueue.

void EnsureDispatcherQueue();

V CompositionHost.cpp přidejte definici Metody EnsureDispatcherQueue .

void CompositionHost::EnsureDispatcherQueue()
{
    namespace abi = ABI::Windows::System;

    if (m_dispatcherQueueController == nullptr)
    {
        DispatcherQueueOptions options
        {
            sizeof(DispatcherQueueOptions), /* dwSize */
            DQTYPE_THREAD_CURRENT,          /* threadType */
            DQTAT_COM_ASTA                  /* apartmentType */
        };

        Windows::System::DispatcherQueueController controller{ nullptr };
        check_hresult(CreateDispatcherQueueController(options, reinterpret_cast<abi::IDispatcherQueueController**>(put_abi(controller))));
        m_dispatcherQueueController = controller;
    }
}

Zaregistrujte okno aplikace jako cílovou plochu kompozice.

Ve CompositionHost.h deklarujte privátní metodu CreateDesktopWindowTarget , která přebírá HWND jako argument.

void CreateDesktopWindowTarget(HWND window);

V CompositionHost.cpp přidejte definici CreateDesktopWindowTarget metody.

void CompositionHost::CreateDesktopWindowTarget(HWND window)
{
    namespace abi = ABI::Windows::UI::Composition::Desktop;

    auto interop = m_compositor.as<abi::ICompositorDesktopInterop>();
    DesktopWindowTarget target{ nullptr };
    check_hresult(interop->CreateDesktopWindowTarget(window, false, reinterpret_cast<abi::IDesktopWindowTarget**>(put_abi(target))));
    m_target = target;
}

Vytvořte kořenový vizuální kontejner k uchování vizuálních objektů.

Ve CompositionHost.h deklarujte privátní metodu s názvem CreateCompositionRoot.

void CreateCompositionRoot();

V CompositionHost.cpp přidejte definici CreateCompositionRoot metoda.

void CompositionHost::CreateCompositionRoot()
{
    auto root = m_compositor.CreateContainerVisual();
    root.RelativeSizeAdjustment({ 1.0f, 1.0f });
    root.Offset({ 124, 12, 0 });
    m_target.Root(root);
}

Sestavte projekt, abyste měli jistotu, že nedošlo k žádným chybám.

Tyto metody nastaví komponenty potřebné pro interoperabilitu mezi vizuální vrstvou UPW a rozhraními API Win32. Teď můžete do aplikace přidat obsah.

Přidejte kompoziční prvky

Jakmile je infrastruktura připravena, můžete vytvořit obsah kompozice, který chcete zobrazit.

V tomto příkladu přidáte kód, který vytvoří náhodně barevný čtverec SpriteVisual s animací, která způsobí, že se po krátké prodlevě zahodí.

Přidejte prvek složení.

Ve CompositionHost.h deklarujte veřejnou metodu s názvem AddElement , která přijímá 3 hodnoty float jako argumenty.

void AddElement(float size, float x, float y);

V CompositionHost.cpp přidejte definici AddElement metody.

void CompositionHost::AddElement(float size, float x, float y)
{
    if (m_target.Root())
    {
        auto visuals = m_target.Root().as<ContainerVisual>().Children();
        auto visual = m_compositor.CreateSpriteVisual();

        auto element = m_compositor.CreateSpriteVisual();
        uint8_t r = (double)(double)(rand() % 255);;
        uint8_t g = (double)(double)(rand() % 255);;
        uint8_t b = (double)(double)(rand() % 255);;

        element.Brush(m_compositor.CreateColorBrush({ 255, r, g, b }));
        element.Size({ size, size });
        element.Offset({ x, y, 0.0f, });

        auto animation = m_compositor.CreateVector3KeyFrameAnimation();
        auto bottom = (float)600 - element.Size().y;
        animation.InsertKeyFrame(1, { element.Offset().x, bottom, 0 });

        using timeSpan = std::chrono::duration<int, std::ratio<1, 1>>;

        std::chrono::seconds duration(2);
        std::chrono::seconds delay(3);

        animation.Duration(timeSpan(duration));
        animation.DelayTime(timeSpan(delay));
        element.StartAnimation(L"Offset", animation);
        visuals.InsertAtTop(element);

        visuals.InsertAtTop(visual);
    }
}

Vytvoření a zobrazení okna

Nyní můžete do uživatelského rozhraní Win32 přidat tlačítko a obsah složení UWP.

V HelloComposition.cpp v horní části souboru zahrňte CompositionHost.h, definujte BTN_ADD a získejte instanci CompositionHost.

#include "CompositionHost.h"

// #define MAX_LOADSTRING 100 // This is already in the file.
#define BTN_ADD 1000

CompositionHost* compHost = CompositionHost::GetInstance();

InitInstance V metodě změňte velikost vytvořeného okna. (V tomto řádku přejděte CW_USEDEFAULT, 0 na 900, 672.)

HWND hWnd = CreateWindowW(szWindowClass, szTitle, WS_OVERLAPPEDWINDOW,
    CW_USEDEFAULT, 0, 900, 672, nullptr, nullptr, hInstance, nullptr);

Ve funkci WndProc přidejte zprávu do bloku přepínače . V tomto případě inicializujete CompositionHost a vytvoříte tlačítko.

case WM_CREATE:
{
    compHost->Initialize(hWnd);
    srand(time(nullptr));

    CreateWindow(TEXT("button"), TEXT("Add element"),
        WS_VISIBLE | WS_CHILD | BS_PUSHBUTTON,
        12, 12, 100, 50,
        hWnd, (HMENU)BTN_ADD, nullptr, nullptr);
}
break;

Ve funkci WndProc také zpracujte kliknutí na tlačítko a přidejte kompoziční prvek do uživatelského rozhraní.

Přidejte case BTN_ADD do bloku přepínače wmId uvnitř bloku WM_COMMAND.

case BTN_ADD: // addButton click
{
    double size = (double)(rand() % 150 + 50);
    double x = (double)(rand() % 600);
    double y = (double)(rand() % 200);
    compHost->AddElement(size, x, y);
    break;
}

Teď můžete sestavit a spustit aplikaci. Pokud potřebujete, zkontrolujte kompletní kód na konci kurzu a ujistěte se, že je veškerý kód na správných místech.

Když spustíte aplikaci a kliknete na tlačítko, měli byste vidět animované čtverce přidané do uživatelského rozhraní.

Dodatečné zdroje

Ukázka Win32 HelloComposition (GitHub)
Začněte s Win32 a C++
Začínáme s aplikacemi pro Windows (UPW)
Vylepšení desktopové aplikace pro Windows (UPW)
Jmenný prostor Windows.UI.Composition (UWP)

Kompletní kód

Zde je kompletní kód pro CompositionHost třídy a InitInstance metoda.

CompositionHost.h

#pragma once
#include <winrt/Windows.UI.Composition.Desktop.h>
#include <windows.ui.composition.interop.h>
#include <DispatcherQueue.h>

class CompositionHost
{
public:
    ~CompositionHost();
    static CompositionHost* GetInstance();

    void Initialize(HWND hwnd);
    void AddElement(float size, float x, float y);

private:
    CompositionHost();

    void CreateDesktopWindowTarget(HWND window);
    void EnsureDispatcherQueue();
    void CreateCompositionRoot();

    winrt::Windows::UI::Composition::Compositor m_compositor{ nullptr };
    winrt::Windows::UI::Composition::Desktop::DesktopWindowTarget m_target{ nullptr };
    winrt::Windows::System::DispatcherQueueController m_dispatcherQueueController{ nullptr };
};

CompositionHost.cpp

#include "pch.h"
#include "CompositionHost.h"

using namespace winrt;
using namespace Windows::System;
using namespace Windows::UI;
using namespace Windows::UI::Composition;
using namespace Windows::UI::Composition::Desktop;
using namespace Windows::Foundation::Numerics;

CompositionHost::CompositionHost()
{
}

CompositionHost* CompositionHost::GetInstance()
{
    static CompositionHost instance;
    return &instance;
}

CompositionHost::~CompositionHost()
{
}

void CompositionHost::Initialize(HWND hwnd)
{
    EnsureDispatcherQueue();
    if (m_dispatcherQueueController) m_compositor = Compositor();

    if (m_compositor)
    {
        CreateDesktopWindowTarget(hwnd);
        CreateCompositionRoot();
    }
}

void CompositionHost::EnsureDispatcherQueue()
{
    namespace abi = ABI::Windows::System;

    if (m_dispatcherQueueController == nullptr)
    {
        DispatcherQueueOptions options
        {
            sizeof(DispatcherQueueOptions), /* dwSize */
            DQTYPE_THREAD_CURRENT,          /* threadType */
            DQTAT_COM_ASTA                  /* apartmentType */
        };

        Windows::System::DispatcherQueueController controller{ nullptr };
        check_hresult(CreateDispatcherQueueController(options, reinterpret_cast<abi::IDispatcherQueueController**>(put_abi(controller))));
        m_dispatcherQueueController = controller;
    }
}

void CompositionHost::CreateDesktopWindowTarget(HWND window)
{
    namespace abi = ABI::Windows::UI::Composition::Desktop;

    auto interop = m_compositor.as<abi::ICompositorDesktopInterop>();
    DesktopWindowTarget target{ nullptr };
    check_hresult(interop->CreateDesktopWindowTarget(window, false, reinterpret_cast<abi::IDesktopWindowTarget**>(put_abi(target))));
    m_target = target;
}

void CompositionHost::CreateCompositionRoot()
{
    auto root = m_compositor.CreateContainerVisual();
    root.RelativeSizeAdjustment({ 1.0f, 1.0f });
    root.Offset({ 124, 12, 0 });
    m_target.Root(root);
}

void CompositionHost::AddElement(float size, float x, float y)
{
    if (m_target.Root())
    {
        auto visuals = m_target.Root().as<ContainerVisual>().Children();
        auto visual = m_compositor.CreateSpriteVisual();

        auto element = m_compositor.CreateSpriteVisual();
        uint8_t r = (double)(double)(rand() % 255);;
        uint8_t g = (double)(double)(rand() % 255);;
        uint8_t b = (double)(double)(rand() % 255);;

        element.Brush(m_compositor.CreateColorBrush({ 255, r, g, b }));
        element.Size({ size, size });
        element.Offset({ x, y, 0.0f, });

        auto animation = m_compositor.CreateVector3KeyFrameAnimation();
        auto bottom = (float)600 - element.Size().y;
        animation.InsertKeyFrame(1, { element.Offset().x, bottom, 0 });

        using timeSpan = std::chrono::duration<int, std::ratio<1, 1>>;

        std::chrono::seconds duration(2);
        std::chrono::seconds delay(3);

        animation.Duration(timeSpan(duration));
        animation.DelayTime(timeSpan(delay));
        element.StartAnimation(L"Offset", animation);
        visuals.InsertAtTop(element);

        visuals.InsertAtTop(visual);
    }
}

HelloComposition.cpp (částečná)

#include "pch.h"
#include "HelloComposition.h"
#include "CompositionHost.h"

#define MAX_LOADSTRING 100
#define BTN_ADD 1000

CompositionHost* compHost = CompositionHost::GetInstance();

// Global Variables:

// ...
// ... code not shown ...
// ...

BOOL InitInstance(HINSTANCE hInstance, int nCmdShow)
{
   hInst = hInstance; // Store instance handle in our global variable

   HWND hWnd = CreateWindowW(szWindowClass, szTitle, WS_OVERLAPPEDWINDOW,
      CW_USEDEFAULT, 0, 900, 672, nullptr, nullptr, hInstance, nullptr);

// ...
// ... code not shown ...
// ...
}

// ...

LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    switch (message)
    {
// Add this...
    case WM_CREATE:
    {
        compHost->Initialize(hWnd);
        srand(time(nullptr));

        CreateWindow(TEXT("button"), TEXT("Add element"),
            WS_VISIBLE | WS_CHILD | BS_PUSHBUTTON,
            12, 12, 100, 50,
            hWnd, (HMENU)BTN_ADD, nullptr, nullptr);
    }
    break;
// ...
    case WM_COMMAND:
    {
        int wmId = LOWORD(wParam);
        // Parse the menu selections:
        switch (wmId)
        {
        case IDM_ABOUT:
            DialogBox(hInst, MAKEINTRESOURCE(IDD_ABOUTBOX), hWnd, About);
            break;
        case IDM_EXIT:
            DestroyWindow(hWnd);
            break;
// Add this...
        case BTN_ADD: // addButton click
        {
            double size = (double)(rand() % 150 + 50);
            double x = (double)(rand() % 600);
            double y = (double)(rand() % 200);
            compHost->AddElement(size, x, y);
            break;
        }
// ...
        default:
            return DefWindowProc(hWnd, message, wParam, lParam);
        }
    }
    break;
    case WM_PAINT:
    {
        PAINTSTRUCT ps;
        HDC hdc = BeginPaint(hWnd, &ps);
        // TODO: Add any drawing code that uses hdc here...
        EndPaint(hWnd, &ps);
    }
    break;
    case WM_DESTROY:
        PostQuitMessage(0);
        break;
    default:
        return DefWindowProc(hWnd, message, wParam, lParam);
    }
    return 0;
}

// ...
// ... code not shown ...
// ...

Váš názor

Byla tato stránka užitečná?

Last updated on 2026-05-02
