Efekt morfologie

Efekt morfologie slouží k tenkému nebo zahuštěnému ohraničení okrajů na obrázku. Tento efekt vytvoří jádro, které je 2 krát hodnoty Width a Height, které zadáte. Tento efekt zacentruje jádro na pixel, který počítá, a vrátí maximální hodnotu v jádru (pokud dilating) nebo minimální hodnotu v jádru (pokud jerodující).

CLSID pro tento efekt je CLSID_D2D1Morphology.

Ukázkové obrázky

Tento příklad ukazuje výstup efektu při použití režimu erode.

Před

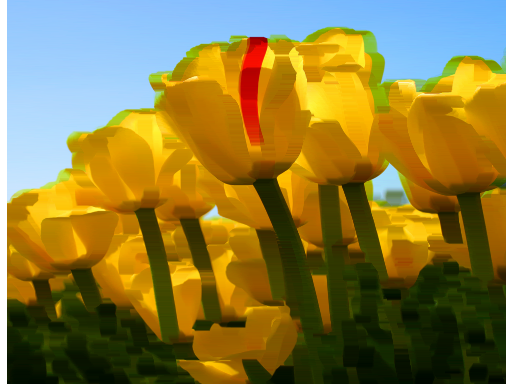

Po

ComPtr<ID2D1Effect> morphologyEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Morphology, &morphologyEffect);

morphologyEffect->SetInput(0, bitmap);

morphologyEffect->SetValue(D2D1_MORPHOLOGY_PROP_MODE, D2D1_MORPHOLOGY_MODE_ERODE);
morphologyEffect->SetValue(D2D1_MORPHOLOGY_PROP_WIDTH, 14);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(morphologyEffect.Get());
m_d2dContext->EndDraw();

Vlastnosti efektu

Zobrazovaný název a výčet indexu	Typ a výchozí hodnota	Popis
Režim D2D1_MORPHOLOGY_PROP_MODE	D2D1_MORPHOLOGY_MODE D2D1_MORPHOLOGY_MODE_ERODE	Režim morfologie. Dostupné režimy jsou erode (zploštělé) a dilate (zahuštěné). Další informace najdete v režimech morfologie.
Šířka D2D1_MORPHOLOGY_PROP_WIDTH	UINT 1	Velikost jádra ve směru X. Jednotky jsou v jednotkách DIP. Hodnoty musí být v rozsahu 1 až 100 včetně.
Výška D2D1_MORPHOLOGY_PROP_HEIGHT	UINT 1	Velikost jádra ve směru Y. Jednotky jsou v jednotkách DIP. Hodnoty musí být v rozsahu 1 až 100 včetně.

Režimy morfologie

Jméno	Popis
D2D1_MORPHOLOGY_MODE_ERODE	Použije se minimální hodnota z každého kanálu RGB v jádru.
D2D1_MORPHOLOGY_MODE_DILATE	Použije se maximální hodnota z každého kanálu RGB v jádru.

Výstupní rastrový obrázek

U režimu DILATE roste velikost výstupního rastrového obrázku:

Požadavek	Hodnota
Výstupní rastrový obrázek X =	INT(FLOAT(šířka) * ((DPI uživatele) / 96))
Výstupní rastrový obrázek Růst Y =	INT(FLOAT(výška) * ((DPI uživatele) / 96))

V režimu ERODE se velikost výstupního rastrového obrázku zmenší:

Požadavek	Hodnota
Výstupní rastrový obrázek X =	INT(FLOAT(-Width) * ((DPI uživatele) / 96))
Výstupní rastrový obrázek Růst Y =	INT(FLOAT(-Height) * ((DPI uživatele) / 96))

Požadavky

Požadavek	Hodnota
Minimální podporovaný klient	Windows 8 a Aktualizace platformy pro Windows 7 [desktopové aplikace | Aplikace pro Windows Store]
Minimální podporovaný server	Windows 8 a Aktualizace platformy pro Windows 7 [desktopové aplikace | Aplikace pro Windows Store]
Záhlaví	d2d1effects.h
Knihovna	d2d1.lib, dxguid.lib
