Efekt přenosu tabulky

Pomocí efektu přenosu tabulky můžete namapovat intenzity barev obrázku pomocí funkce přenosu vytvořené z interpolace seznamu zadaných hodnot.

CLSID pro tento efekt je CLSID_D2D1TableTransfer.

• příklad obrázku
• vlastnosti efektu
• požadavky na
• související témata

Příklad obrázku

Obrázek zde ukazuje vstup a výstup efektu přenosu tabulky.

Před
Po

ComPtr<ID2D1Effect> tableTransferEffect;
m_d2dContext->CreateEffect(CLSID_D2D1TableTransfer, &tableTransferEffect);

tableTransferEffect->SetInput(0, bitmap);

float table[2] = {0.75f, 1.0f};
tableTransferEffect->SetValue(D2D1_TABLETRANSFER_PROP_BLUE_TABLE, table);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(tableTransferEffect.Get());
m_d2dContext->EndDraw();

Přenosová funkce je založená na seznamu vstupů V=(V0;V1;V2;V3; V? ,V_N), kde N je počet prvků - 1.

Intenzita vstupních pixelů je reprezentována jako C. Intenzita výstupních pixelů je možné vypočítat pomocí rovnice.

Pro hodnotu C vyberte hodnotu k, která: k/N = C < (k+1)/N

Výstup jazyka C se vypočítá pomocí následující rovnice: C' = V? + (C - k/N) * N * (V??? 1? - V?)

Tento efekt funguje na rovných a předsledovaných alfa obrázcích. Efekt vypíše předem nastavené alfa rastrové obrázky.

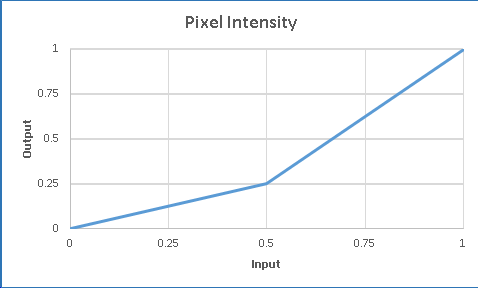

Graf funkce přenosu tabulky vypadá takto, pokud je vlastnost tabulky nastavená na [0.0, 0.25, 1.0].

Vlastnosti efektu

Poznámka

Hodnoty všech kanálů vlastností přenosu tabulky jsou bez jednotkové a mají minimálně 0,0 a maximálně 1,0.

Zobrazovaný název a výčet indexu	Typ a výchozí hodnota	Popis
RedTable D2D1_TABLETRANSFER_PROP_RED_TABLE	FLOAT[] {0.0f, 1.0f}	Seznam hodnot použitých k definování funkce přenosu pro červený kanál.
RedDisable D2D1_TABLETRANSFER_PROP_RED_DISABLE	BOOL FALEŠNÝ	Pokud nastavíte hodnotu TRUE, efekt nepoužije funkci přenosu na červený kanál. Pokud nastavíte hodnotu NEPRAVDA, použije funkce RedTableTransfer na červený kanál.
GreenTable D2D1_TABLETRANSFER_PROP_GREEN_TABLE	FLOAT[] {0.0f, 1.0f}	Seznam hodnot použitých k definování funkce přenosu pro zelený kanál.
GreenDisable D2D1_TABLETRANSFER_PROP_GREEN_DISABLE	BOOL FALEŠNÝ	Pokud nastavíte hodnotu PRAVDA, efekt nepoužije funkci přenosu na zelený kanál. Pokud nastavíte hodnotu FALSE, použije funkce GreenTableTransfer na zelený kanál.
Modrá tabulka D2D1_TABLETRANSFER_PROP_BLUE_TABLE	FLOAT[] {0.0f, 1.0f}	Seznam hodnot použitých k definování funkce přenosu pro modrý kanál.
BlueDisable D2D1_TABLETRANSFER_PROP_BLUE_DISABLE	BOOL FALEŠNÝ	Pokud nastavíte hodnotu TRUE, efekt nepoužije funkci přenosu na modrý kanál. Pokud nastavíte hodnotu FALSE, použije funkce BlueTableTransfer na modrý kanál.
AlfaTable D2D1_TABLE_TRANSFER_PROP_ALPHA_TABLE	FLOAT[] {0.0f, 1.0f}	Seznam hodnot použitých k definování funkce přenosu pro kanál Alpha.
AlphaDisable D2D1_TABLETRANSFER_PROP_ALPHA_DISABLE	BOOL FALEŠNÝ	Pokud nastavíte hodnotu PRAVDA, efekt nepoužije funkci přenosu na kanál Alpha. Pokud nastavíte hodnotu NEPRAVDA, použije funkce AlphaTableTransfer na kanál Alpha.
ClampOutput D2D1_TABLETRANSFER_PROP_CLAMP_OUTPUT	BOOL FALEŠNÝ	Určuje, zda efekt upne hodnoty barev mezi 0 a 1 před tím, než efekt předá hodnoty dalšímu efektu v grafu. Efekt uchytí hodnoty před tím, než premultipluje alfa . Pokud nastavíte hodnotu TRUE, efekt uchytne hodnoty. Pokud nastavíte hodnotu NEPRAVDA, efekt neuchytne hodnoty barev, ale jiné efekty a výstupní povrch mohou upnout hodnoty, pokud nejsou dostatečně vysoké přesnosti.

Požadavky

Požadavek	Hodnota
Minimální podporovaný klient	Windows 8 a Aktualizace platformy pro Windows 7 [desktopové aplikace | Aplikace pro Windows Store]
Minimální podporovaný server	Windows 8 a Aktualizace platformy pro Windows 7 [desktopové aplikace | Aplikace pro Windows Store]
Záhlaví	d2d1effects.h
Knihovna	d2d1.lib, dxguid.lib

Související témata

ID2D1Effect
