Xamarin.Android GridLayout

Jedná se GridLayout o novou ViewGroup podtřídu, která podporuje rozložení zobrazení v 2D mřížce, podobně jako tabulka HTML, jak je znázorněno níže:

GridLayout funguje s plochou hierarchií, kde podřízená zobrazení nastavují jejich umístění v mřížce zadáním řádků a sloupců, ve kterých by měla být. GridLayout tak dokáže umístit zobrazení do mřížky, aniž by bylo nutné, aby jakákoli zprostředkující zobrazení poskytovala strukturu tabulky, například v řádcích tabulky použitých v tabulce TableLayout. Díky zachování ploché hierarchie dokáže GridLayout rychleji uspořádat podřízená zobrazení. Podívejme se na příklad, který ilustruje, co tento koncept ve skutečnosti znamená v kódu.

Vytvoření rozložení mřížky

Následující XML přidá do GridLayout několik TextView ovládacích prvků.

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:rowCount="2"
        android:columnCount="2">
     <TextView
            android:text="Cell 0"
            android:textSize="14dip" />
     <TextView
            android:text="Cell 1"
            android:textSize="14dip" />
     <TextView
            android:text="Cell 2"
            android:textSize="14dip" />
     <TextView
            android:text="Cell 3"
            android:textSize="14dip" />
</GridLayout>

Rozložení upraví velikost řádků a sloupců tak, aby se buňky vešly do jejich obsahu, jak je znázorněno v následujícím diagramu:

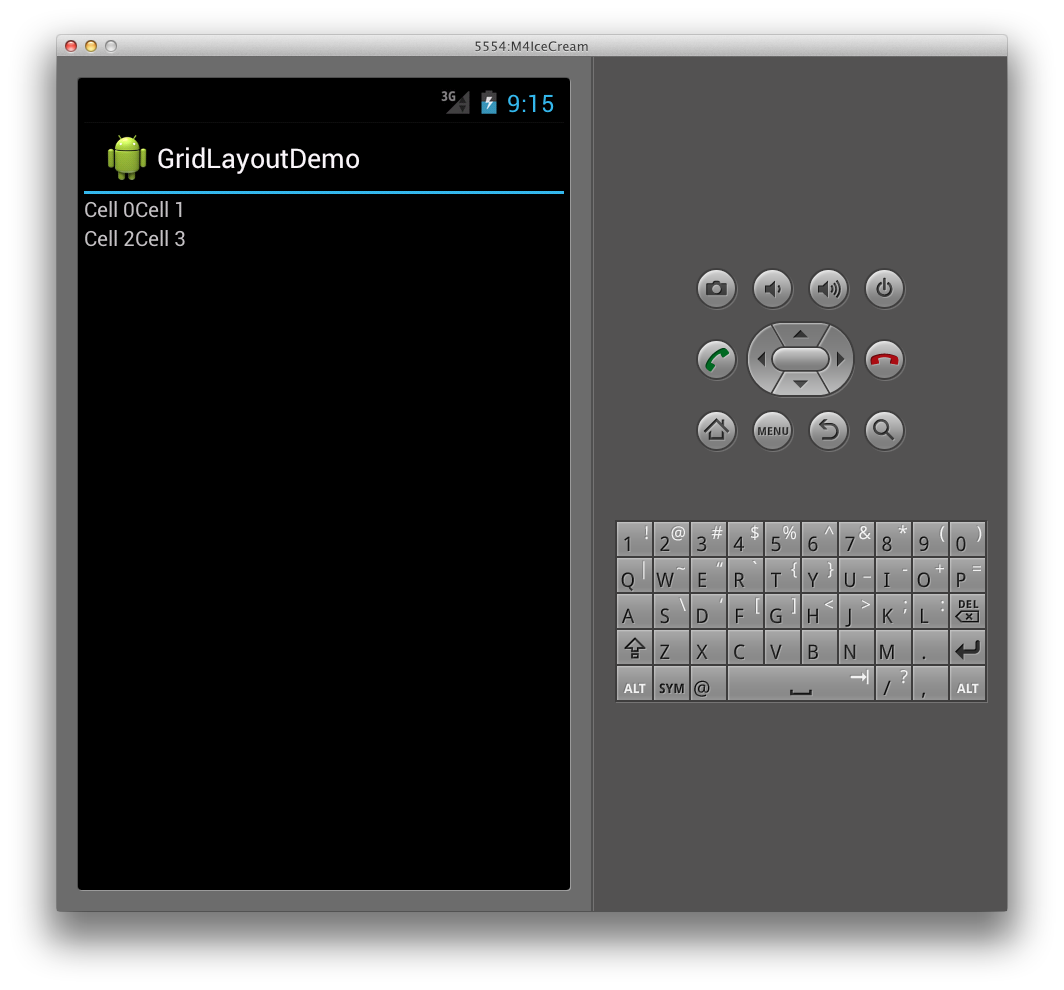

Výsledkem je následující uživatelské rozhraní při spuštění v aplikaci:

Určení orientace

Všimněte si ve výše uvedeném kódu XML, každý z nich TextView nezadá řádek ani sloupec. Pokud nejsou zadány, GridLayout přiřadí každé podřízené zobrazení v pořadí podle orientace. Pojďme například změnit orientaci objektu GridLayout z výchozího, vodorovného, na svislý takto:

<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:rowCount="2"
        android:columnCount="2"
        android:orientation="vertical">
</GridLayout>

GridLayout Teď umístí buňky shora dolů v každém sloupci místo zleva doprava, jak je znázorněno níže:

Výsledkem je následující uživatelské rozhraní za běhu:

Určení explicitní pozice

Pokud chceme explicitně řídit pozice podřízených zobrazení v GridLayoutsadě , můžeme nastavit jejich layout_row a layout_column atributy. Například následující XML způsobí rozložení zobrazené na prvním snímku obrazovky (viz výše), bez ohledu na orientaci.

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:rowCount="2"
        android:columnCount="2">
     <TextView
            android:text="Cell 0"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="0" />
     <TextView
            android:text="Cell 1"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="1" />
     <TextView
            android:text="Cell 2"
            android:textSize="14dip"
            android:layout_row="1"
            android:layout_column="0" />
     <TextView
            android:text="Cell 3"
            android:textSize="14dip"
            android:layout_row="1"
            android:layout_column="1"  />
</GridLayout>

Určení mezer

Máme několik možností, které budou poskytovat mezery mezi podřízenými zobrazeními GridLayout. Pomocí atributu layout_margin můžeme nastavit okraj přímo u každého podřízeného zobrazení, jak je znázorněno níže.

<TextView
            android:text="Cell 0"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="0"
            android:layout_margin="10dp" />

Kromě toho je v Androidu 4 k dispozici nové zobrazení pro obecné účely.Space Pokud ho chcete použít, stačí ho přidat jako podřízené zobrazení. Například xml níže přidá další řádek do GridLayout nastavení jeho rowcount na 3 a přidá Space zobrazení, které poskytuje mezery TextViewsmezi .

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:rowCount="3"
        android:columnCount="2"
        android:orientation="vertical">
     <TextView
            android:text="Cell 0"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="0" />
     <TextView
            android:text="Cell 1"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="1" />
     <Space
            android:layout_row="1"
            android:layout_column="0"
            android:layout_width="50dp"
            android:layout_height="50dp" />
     <TextView
            android:text="Cell 2"
            android:textSize="14dip"
            android:layout_row="2"
            android:layout_column="0" />
     <TextView
            android:text="Cell 3"
            android:textSize="14dip"
            android:layout_row="2"
            android:layout_column="1" />
</GridLayout>

Tento KÓD XML vytvoří mezery v následujícím příkladu GridLayout :

Výhodou použití nového Space zobrazení je, že umožňuje mezery a nevyžaduje, abychom nastavili atributy v každém podřízeném zobrazení.

Zasazení sloupců a řádků

Podporuje GridLayout také buňky, které pokrývají více sloupců a řádků. Řekněme například, že přidáme další řádek obsahující tlačítko, GridLayout jak je znázorněno níže:

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:rowCount="4"
        android:columnCount="2"
        android:orientation="vertical">
     <TextView
            android:text="Cell 0"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="0" />
     <TextView
            android:text="Cell 1"
            android:textSize="14dip"
            android:layout_row="0"
            android:layout_column="1" />
     <Space
            android:layout_row="1"
            android:layout_column="0"
            android:layout_width="50dp"
            android:layout_height="50dp" />
     <TextView
            android:text="Cell 2"
            android:textSize="14dip"
            android:layout_row="2"
            android:layout_column="0" />
     <TextView
            android:text="Cell 3"
            android:textSize="14dip"
            android:layout_row="2"
            android:layout_column="1" />
     <Button
            android:id="@+id/myButton"
            android:text="@string/hello"
            android:layout_row="3"
            android:layout_column="0" />
</GridLayout>

Výsledkem bude první sloupec GridLayout roztažení tak, aby se přizpůsobil velikosti tlačítka, jak vidíte tady:

Abychom zabránili roztažení prvního sloupce, můžeme tlačítko nastavit tak, aby překládaly dva sloupce tak, že nastavíme jeho podokno sloupců takto:

<Button
    android:id="@+id/myButton"
    android:text="@string/hello"
    android:layout_row="3"
    android:layout_column="0"
    android:layout_columnSpan="2" />

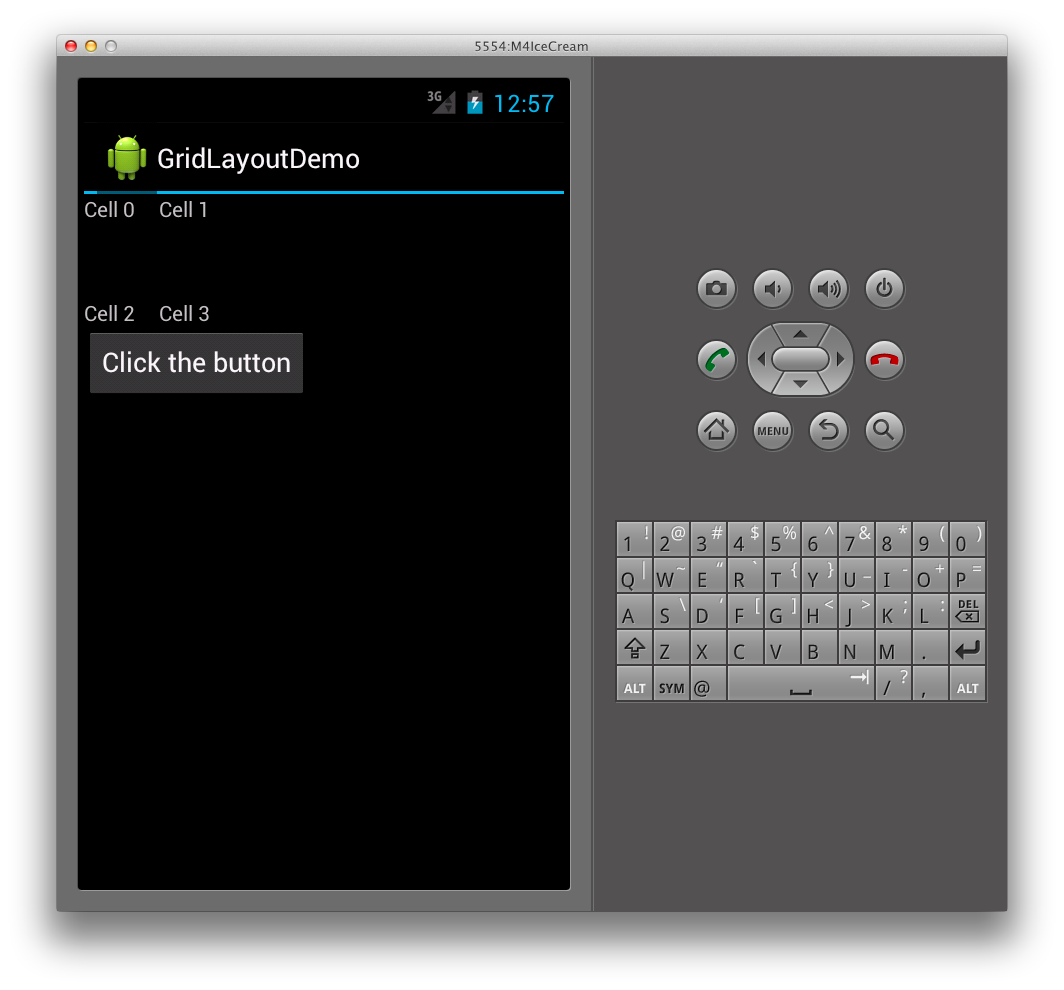

Výsledkem je rozložení, TextViews které je podobné rozložení, které jsme měli dříve, s tlačítkem přidaným do dolní části obrázku GridLayout , jak je znázorněno níže:
