Tutorial: Tilføj nodetyper til din graf

I dette tutorial-trin tilføjer du nodetyper til din grafmodel. Nodetyper repræsenterer enheder i dine data, såsom kunder, produkter eller ordrer. Senere forbinder du disse nodetyper med kanttyper for at definere relationer mellem dem.

Adventure Works-nodekortlægninger

I Adventure Works-datamodellen skal du oprette en nodetype for hver enhed. Følgende tabel viser nodeafbildningerne. Brug denne information til at tilføje nodetyper til din graf:

Node type label	Kortlægning tabel	ID for mapping-kolonnen
Customer	adventureworks_customers	CustomerID_K
Employee	adventureworks_employees	EmployeeID_K
Order	adventureworks_orders	SalesOrderDetailID_K
ProductCategory	adventureworks_productcategories	CategoryID_K
Product	adventureworks_products	ProductID_K
ProductSubcategory	adventureworks_productsubcategories	SubcategoryID_K
VendorProduct	adventureworks_vendorproduct	ProductID_FK
Vendor	adventureworks_vendors	VendorID_K

Tilføj nodetyper til grafen

For at tilføje nodetyper til din graf, følg disse trin:

1. I din grafmodel vælger du Tilføj node for at tilføje en ny nodetype til din graf.

2. I dialogen Tilføj node til graf indtaster du et Label-navn og vælger den relevante mapping-tabel og ID for mapping-kolonnen.



   For eksempel, for den første node, brug disse værdier:

   • Etiket: Customer
   • Kortlægningstabel: adventureworks_customers
   • ID for mapping-kolonnen: CustomerID_K

   Tips

   Du kan sætte sammensatte nøgler (ID'er bestående af flere kolonner). Når du har valgt en kortlægningstabel, vælger du et ID fra ID-dropdownmenuen , og brug derefter dropdown-menuen igen for at tilføje et nyt.

3. Vælg Bekræft for at tilføje nodetypen til din graf.

4. Gentag processen for alle resterende nodetyper, der er opført i Adventure Works-nodemapping-tabellen .

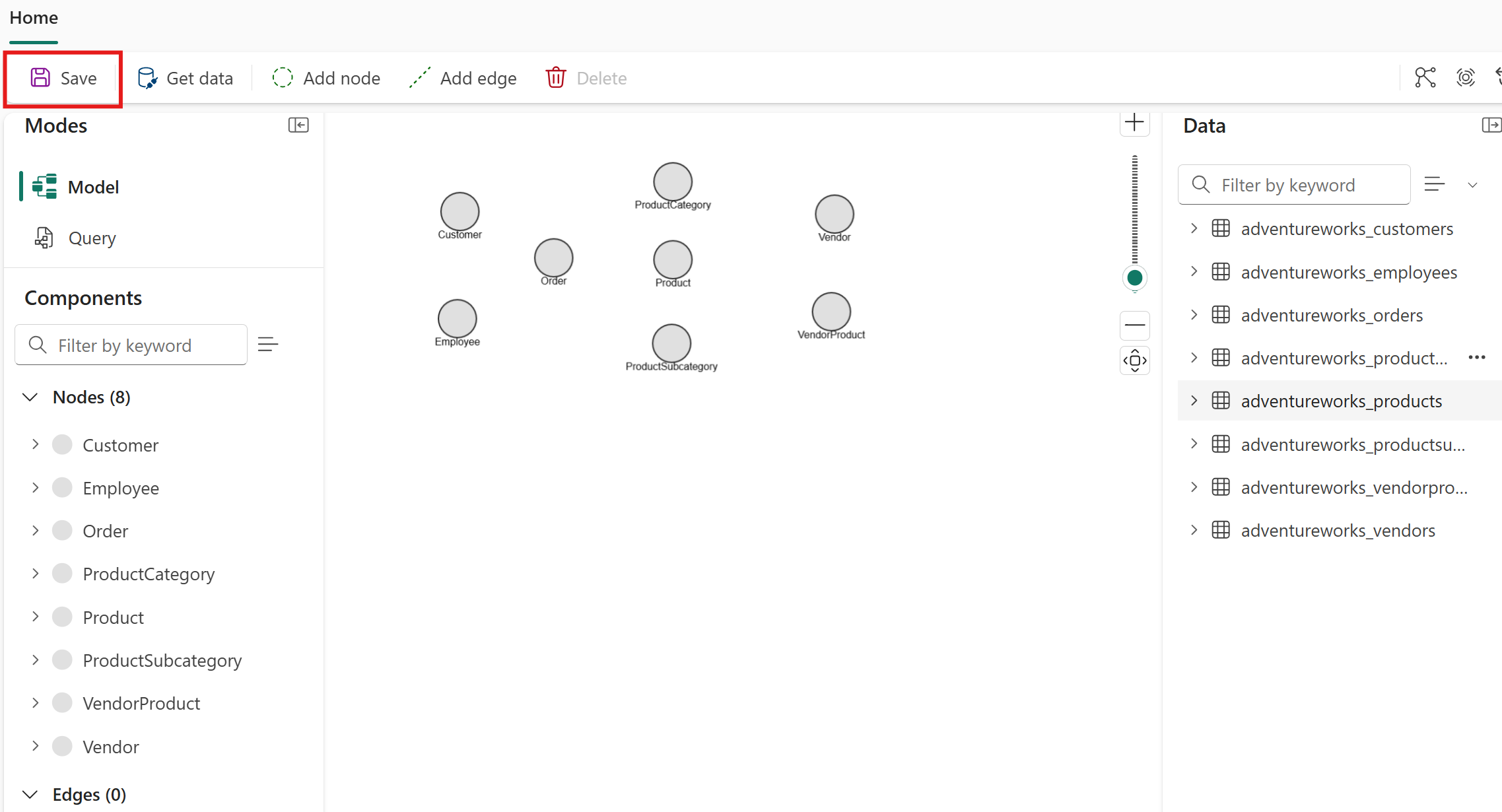

5. Du ser alle otte nodetyper repræsenteret i din graf. Vælg Save for at gemme din fremgang.



Forstå nodeegenskaber

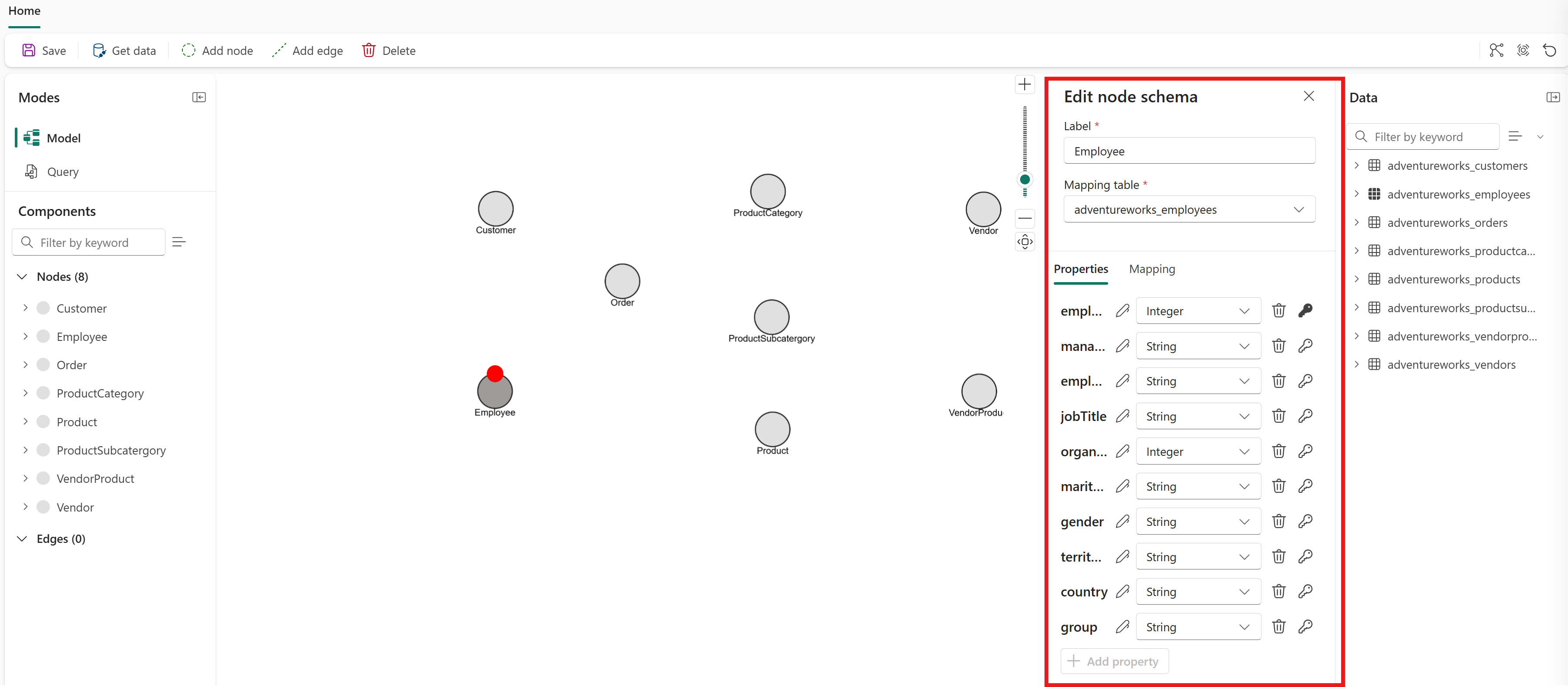

Når du tilføjer en nodetype, bliver hver kolonne i mapping-tabellen automatisk en egenskab på den nodetype. Du behøver ikke tilføje egenskaber manuelt. For at se egenskaberne for en nodetype, dobbeltklik på den i grafmodeleditoren for at åbne dialogen Rediger nodeskema .

Til denne vejledning skal du beholde alle egenskaber for hver nodetype. I et senere trin udtrækker du en kolonne til sin egen nodetype og fjerner redundante egenskaber. For detaljer, se Model a node and edge from the same table. For generel vejledning i valg af ejendomme til at beholde eller fjerne, se Fjern unødvendige ejendomme.

Når du har tilføjet nodetyper til din graf, tilføj kanttyper for at definere relationerne mellem dem.

Næste trin

Tilføj kanter til din graf
