Konfigurieren eines IoT Edge-Geräts als transparentes Gateway

Gilt für: IoT Edge 1.1

Wichtig

IoT Edge 1.1: Datum für das Supportende war der 13. Dezember 2022. Informationen zur Unterstützung für dieses Produkt, diesen Dienst, diese Technologie oder diese API finden Sie in der Microsoft Lifecycle-Richtlinie. Weitere Informationen zum Aktualisieren auf die neueste Version von IoT Edge finden Sie unter Update IoT Edge.

Dieser Artikel enthält detaillierte Anweisungen zur Konfiguration eines IoT Edge-Geräts, das als transparentes Gateway für andere Geräte zur Kommunikation mit IoT Hub dient. In diesem Artikel wird mit dem Begriff IoT Edge-Gateway auf ein IoT Edge-Gerät verwiesen, das als transparentes Gateway konfiguriert wurde. Weitere Informationen finden Sie unter Verwendung eines IoT Edge-Geräts als Gateway.

Hinweis

In IoT Edge, Version 1.1 und älter, kann ein IoT Edge-Gerät einem IoT Edge-Gateway nicht nachgeschaltet werden.

Nachgeschaltete Geräte können keinen Dateiupload verwenden.

Es gibt drei allgemeine Schritte zum Einrichten einer erfolgreichen Verbindung mit einem transparenten Gateway. In diesem Artikel wird der erste Schritt behandelt:

1. Konfigurieren Sie das Gatewaygerät als Server, sodass sich nachgeschaltete Geräte mit ihm sicher verbinden können. Richten Sie das Gateway so ein, dass es Nachrichten von nachgeschalteten Geräten empfängt und an das richtige Ziel weiterleitet.
2. Erstellen Sie eine Geräteidentität für das nachgeschaltete Gerät, damit es sich bei IoT Hub authentifizieren kann. Konfigurieren Sie das nachgeschaltete Gerät zum Senden von Nachrichten über das Gatewaygerät. Die Schritte finden Sie unter Authentifizieren eines nachgeschalteten Geräts bei Azure IoT Hub.
3. Verbinden Sie das nachgeschaltete Gerät mit dem Gatewaygerät, und beginnen Sie mit dem Senden von Nachrichten. Die dazu erforderlichen Schritte finden Sie unter Verbinden eines nachgeschalteten Geräts mit einem Azure IoT Edge-Gateway.

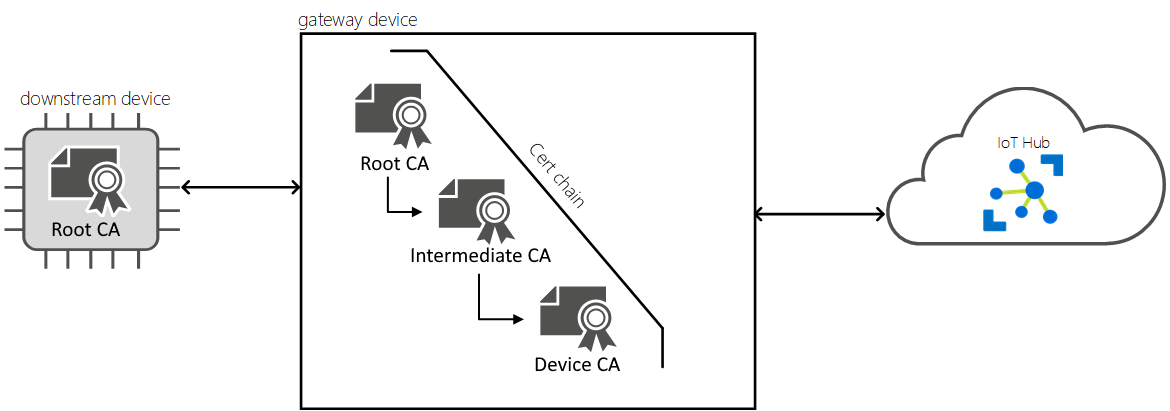

Damit ein Gerät als Gateway fungieren kann, muss es sichere Verbindungen mit nachgeschalteten Geräten herstellen können. Mit Azure IoT Edge können Sie mithilfe der Public Key-Infrastruktur sichere Verbindungen zwischen Geräten einrichten. In diesem Fall lassen wir zu, dass ein nachgeschaltetes Gerät eine Verbindung mit einem IoT Edge-Gerät, das als transparentes Gateway fungiert, herstellt. Um eine angemessene Sicherheit zu gewährleisten, sollte das nachgeschaltete Gerät die Identität des Gatewaygeräts bestätigen. Diese Überprüfung der Identität verhindert, dass Ihre Geräte Verbindungen mit potenziell schädlichen Gateways herstellen.

Ein nachgeschaltetes Gerät kann eine beliebige Anwendung oder Plattform sein, deren Identität mit dem Azure IoT Hub-Clouddienst erstellt wurde. Diese Anwendungen verwenden häufig das Azure IoT-Geräte-SDK. Ein nachgeschaltetes Gerät kann sogar eine Anwendung sein, die auf dem IoT Edge-Gatewaygerät selbst ausgeführt wird. Ein IoT Edge-Gerät kann einem IoT Edge-Gateway jedoch nicht nachgeschaltet sein.

Sie können eine beliebige Zertifikatinfrastruktur erstellen, die die für Ihre Gerät-zu-Gateway-Topologie erforderliche Vertrauensstellung ermöglicht. In diesem Artikel wird von der gleichen Zertifikateinrichtung ausgegangen, die Sie auch zum Aktivieren der X.509-Zertifizierungsstellenzertifikat in IoT Hub verwenden. Hierbei ist ein X.509-Zertifizierungsstellenzertifikat einem bestimmten IoT-Hub zugeordnet (der Stammzertifizierungsstelle von IoT Hub), und es sind eine Reihe von Zertifikaten, die mit dieser Zertifizierungsstelle signiert werden, sowie eine Zertifizierungsstelle für die IoT Edge-Geräte vorhanden.

Hinweis

Der in diesem Artikel verwendete Begriff Stammzertifizierungsstellen-Zertifikat (Stamm-ZS-Zertifikat) bezieht sich auf die oberste Zertifizierungsstelle des öffentlichen Zertifikats der PKI-Vertrauenskette. Es muss nicht unbedingt der Zertifikatstamm einer fremden Zertifizierungsstelle sein. In vielen Fällen ist es tatsächlich nur ein öffentliches Zertifikat einer Zwischenzertifizierungsstelle.

In den folgenden Schritten werden Sie durch den Prozess zum Erstellen der Zertifikate und zum Installieren an den richtigen Orten auf dem Gateway geführt. Sie können mit jedem beliebigen Computer Zertifikate generieren und sie dann auf Ihr IoT Edge-Gerät kopieren.

Voraussetzungen

IoT Edge

Ein Linux- oder Windows-Gerät, auf dem IoT Edge installiert ist.

Wenn Sie kein Gerät zur Hand haben, können Sie eines in einem virtuellen Azure-Computer erstellen. Führen Sie die Schritte in Bereitstellen Ihres ersten IoT Edge-Moduls auf einem virtuellen Linux-Gerät zum Erstellen eines IoT Hubs, Erstellen eines virtuellen Computers und Konfigurieren der IoT Edge-Runtime aus.

IoT Edge für Linux unter Windows

Warnung

Weil der virtuelle IoT Edge für Linux unter Windows (EFLOW)-Computer von externen Geräten aus zugänglich sein muss, sorgen Sie dafür, dass EFLOW mit einem externen virtuellen Switch bereitgestellt wird. Weitere Informationen zu EFLOW-Netzwerkkonfigurationen finden Sie unter Netzwerkkonfiguration für Azure IoT Edge für Linux unter Windows.

Ein Windows-Gerät mit installiertem IoT Edge für Linux unter Windows.

Wenn Sie kein Gerät zur Hand haben, sollten Sie eines erstellen, bevor Sie mit diesem Leitfaden weitermachen. Führen Sie die Schritte in Erstellen und Bereitstellen eines IoT Edge für Linux unter Windows-Geräts mithilfe von symmetrischen Schlüsseln aus, um einen IoT-Hub und einen virtuellen EFLOW-Computer zu erstellen sowie die IoT Edge-Runtime zu konfigurieren.

Einrichten des Zertifikats der Gerätezertifizierungsstelle

Für alle IoT Edge-Gateways muss ein Zertifikat der Gerätezertifizierungsstelle installiert sein. Der IoT Edge-Sicherheitsdaemon verwendet das Zertifizierungsstellenzertifikat für IoT Edge-Geräte zum Signieren eines Zertifikats der Workloadzertifizierungsstelle, das wiederum ein Serverzertifikat für IoT Edge Hub signiert. Das Gateway legt dem nachgeschalteten Gerät während der Initiierung der Verbindung sein Serverzertifikat vor. Das nachgeschaltete Gerät überprüft, ob das Serverzertifikat Teil einer Zertifikatskette ist, die zum Zertifikat der Stammzertifizierungsstelle führt. Durch diesen Vorgang kann das nachgeschaltete Gerät bestätigen, dass das Gateway aus einer vertrauenswürdigen Quelle stammt. Weitere Informationen finden Sie unter Grundlegendes zur Verwendung von Zertifikaten durch Azure IoT Edge.

Das Zertifikat der Stammzertifizierungsstelle und das Zertifikat der Gerätezertifizierungsstelle (mit seinem privaten Schlüssel) müssen auf dem IoT-Edge-Gatewaygerät vorhanden und in der IoT Edge-Konfigurationsdatei konfiguriert sein. Beachten Sie, dass in diesem Fall Zertifikat der Stammzertifizierungsstelle die oberste Zertifizierungsstelle für dieses IoT Edge-Szenario ist. Für das Zertifikat der Stammzertifizierungsstelle des Gatewaygeräts und die nachgeschalteten Geräte müssen Sie ein Rollup auf das gleiche Zertifikat der Stammzertifizierungsstelle ausführen.

Tipp

Der Installationsprozess des Zertifikats der Stammzertifizierungsstelle und des Zertifikats der Gerätezertifizierungsstelle auf einem IoT Edge-Gerät wird auch ausführlicher in Verwalten von Zertifikaten auf einem IoT Edge-Gerät erläutert.

Halten Sie die folgenden Dateien bereit:

• Zertifikat der Stammzertifizierungsstelle
• Zertifikat der Gerätezertifizierungsstelle
• Privater Schlüssel des Zertifikats der Gerätezertifizierungsstelle

In Produktionsszenarios sollten diese Dateien mit ihrer eigenen Zertifizierungsstelle generiert werden. Für Entwicklungs- und Testszenarios können Sie Demozertifikate verwenden.

Erstellen von Demozertifikaten

Wenn Sie keine eigene Zertifizierungsstelle haben und Demozertifikate verwenden möchten, folgen Sie den Anleitungen unter Erstellen von Demozertifikaten zum Testen der Features von IoT Edge-Geräten zum Erstellen Ihrer Dateien. Auf dieser Seite müssen Sie die folgenden Schritte ausführen:

1. Richten Sie zuerst die Skripts zum Erstellen von Zertifikaten auf Ihrem Gerät ein.
2. Erstellen Sie ein Stammzertifikat der Zertifizierungsstelle. Am Ende dieser Anleitungen haben Sie eine Zertifikatdatei der Stammzertifizierungsstelle <path>/certs/azure-iot-test-only.root.ca.cert.pem.
3. Erstellen Sie Zertifizierungsstellenzertifikate für IoT Edge-Geräte. Am Ende dieser Anleitungen haben Sie ein Zertifikat der Gerätezertifizierungsstelle <path>/certs/iot-edge-device-ca-<cert name>-full-chain.cert.pem und den zugehörigen privaten Schlüssel <path>/private/iot-edge-device-ca-<cert name>.key.pem.

Kopieren von Zertifikaten auf das Gerät

IoT Edge

1. Überprüfen Sie, ob das Zertifikat die Formatanforderungen erfüllt.

2. Wenn Sie die Zertifikate auf einem anderen Computer erstellt haben, kopieren Sie sie auf Ihr IoT Edge-Gerät. Sie können dazu einen USB-Datenträger, einen Dienst wie Azure Key Vault oder eine Funktion wie Secure file copy verwenden.

3. Verschieben Sie die Dateien in das bevorzugte Verzeichnis für Zertifikate und Schlüssel. Verwenden Sie /var/aziot/certs für Zertifikate und /var/aziot/secrets für Schlüssel.

4. Erstellen Sie die Zertifikate und Schlüsselverzeichnisse, und legen Sie Berechtigungen fest. Sie sollten Ihre Zertifikate und Schlüssel im bevorzugten Verzeichnis /var/aziot speichern. Verwenden Sie /var/aziot/certs für Zertifikate und /var/aziot/secrets für Schlüssel.

   # If the certificate and keys directories don't exist, create, set ownership, and set permissions
   sudo mkdir -p /var/aziot/certs
   sudo chown aziotcs:aziotcs /var/aziot/certs
   sudo chmod 755 /var/aziot/certs

   sudo mkdir -p /var/aziot/secrets
   sudo chown aziotks:aziotks /var/aziot/secrets
   sudo chmod 700 /var/aziot/secrets


5. Ändern Sie den Besitz und die Berechtigungen der Zertifikate und Schlüssel.

   # Give aziotcs ownership to certificates
   # Read and write for aziotcs, read-only for others
   sudo chown -R aziotcs:aziotcs /var/aziot/certs
   sudo find /var/aziot/certs -type f -name "*.*" -exec chmod 644 {} \;

   # Give aziotks ownership to private keys
   # Read and write for aziotks, no permission for others
   sudo chown -R aziotks:aziotks /var/aziot/secrets
   sudo find /var/aziot/secrets -type f -name "*.*" -exec chmod 600 {} \;


IoT Edge für Linux unter Windows

Jetzt müssen Sie die Zertifikate auf den virtuellen Azure IoT Edge für Linux unter Windows-Computer kopieren.

1. Überprüfen Sie, ob das Zertifikat die Formatanforderungen erfüllt.

2. Kopieren Sie die Zertifikate auf die EFLOW-VM in ein Verzeichnis, auf das Sie Schreibzugriff haben. Sie können z. B. das Basisverzeichnis von /home/iotedge-user verwenden.

   # Copy the IoT Edge device CA certificate and key
   Copy-EflowVMFile -fromFile <path>\certs\iot-edge-device-ca-<cert name>-full-chain.cert.pem -toFile ~/iot-edge-device-ca-<cert name>-full-chain.cert.pem -pushFile
   Copy-EflowVMFile -fromFile <path>\private\iot-edge-device-ca-<cert name>.key.pem -toFile ~/iot-edge-device-ca-<cert name>.key.pem -pushFile

   # Copy the root CA certificate
   Copy-EflowVMFile -fromFile <path>\certs\azure-iot-test-only.root.ca.cert.pem -toFile ~/azure-iot-test-only.root.ca.cert.pem -pushFile


3. Öffnen Sie eine PowerShell-Sitzung mit erhöhten Rechten, indem Sie mit Als Administrator ausführen beginnen.

   Stellen Sie eine Verbindung mit dem virtuellen EFLOW-Computer her.

   Connect-EflowVm


4. Erstellen Sie die Zertifikate und Schlüsselverzeichnisse, und legen Sie Berechtigungen fest. Sie sollten Ihre Zertifikate und Schlüssel im bevorzugten Verzeichnis /var/aziot speichern. Verwenden Sie /var/aziot/certs für Zertifikate und /var/aziot/secrets für Schlüssel.

   # If the certificate and keys directories don't exist, create, set ownership, and set permissions
   sudo mkdir -p /var/aziot/certs
   sudo chown aziotcs:aziotcs /var/aziot/certs
   sudo chmod 755 /var/aziot/certs

   sudo mkdir -p /var/aziot/secrets
   sudo chown aziotks:aziotks /var/aziot/secrets
   sudo chmod 700 /var/aziot/secrets


5. Verschieben Sie sollten die Zertifikate und Schlüssel in das bevorzugte Verzeichnis /var/aziot.

   # Move the IoT Edge device CA certificate and key to preferred location
   sudo mv ~/azure-iot-test-only.root.ca.cert.pem /var/aziot/certs
   sudo mv ~/iot-edge-device-ca-<cert name>-full-chain.cert.pem /var/aziot/certs
   sudo mv ~/iot-edge-device-ca-<cert name>.key.pem /var/aziot/secrets


6. Ändern Sie den Besitz und die Berechtigungen der Zertifikate und Schlüssel.

   # Give aziotcs ownership to certificate
   # Read and write for aziotcs, read-only for others
   sudo chown aziotcs:aziotcs /var/aziot/certs/azure-iot-test-only.root.ca.cert.pem
   sudo chown aziotcs:aziotcs /var/aziot/certs/iot-edge-device-ca-<cert name>-full-chain.cert.pem
   sudo chmod 644 /var/aziot/certs/azure-iot-test-only.root.ca.cert.pem
   sudo chmod 644 /var/aziot/certs/iot-edge-device-ca-<cert name>-full-chain.cert.pem

   # Give aziotks ownership to private key
   # Read and write for aziotks, no permission for others
   sudo chown aziotks:aziotks /var/aziot/secrets/iot-edge-device-ca-<cert name>.key.pem
   sudo chmod 600 /var/aziot/secrets/iot-edge-device-ca-<cert name>.key.pem


7. Beenden Sie die EFLOW-VM-Verbindung.

   exit


Konfigurieren von Zertifikaten auf dem Gerät

1. Öffnen Sie die Konfigurationsdatei des Sicherheitsdaemons auf Ihrem IoT Edge-Gerät.

   • Windows: C:\ProgramData\iotedge\config.yaml
   • Linux: /etc/iotedge/config.yaml
   • IoT Edge für Linux unter Windows: /etc/iotedge/config.yaml

   Tipp

   Wenn Sie IoT Edge für Linux unter Windows (EFLOW) verwenden, müssen Sie eine Verbindung mit dem virtuellen EFLOW-Computer herstellen und die Datei innerhalb der VM ändern. Eine Verbindung mit der EFLOW-VM können Sie mithilfe des PowerShell-Cmdlets Connect-EflowVm herstellen und dann Ihren bevorzugten Editor verwenden.

2. Suchen Sie den Abschnitt Zertifikateinstellungen der Datei. Heben Sie die Auskommentierung der vier Zeilen ab Zertifikate: auf, und geben Sie die Datei-URIs für Ihre drei Dateien als Werte für die folgenden Eigenschaften an:

   • device_ca_cert: Zertifikat der Gerätezertifizierungsstelle
   • device_ca_pk: Privater Schlüssel der Gerätezertifizierungsstelle
   • trusted_ca_certs: Zertifikat der Stammzertifizierungsstelle

   Sorgen Sie dafür, dass die Zeile Zertifikate: kein führendes Leerzeichen enthält und die anderen Zeilen um zwei Leerzeichen eingezogen werden.

3. Speichern und schließen Sie die Datei.

4. Starten Sie IoT Edge neu.

   • Windows: Restart-Service iotedge
   • Linux: sudo systemctl restart iotedge
   • IoT Edge für Linux unter Windows: sudo systemctl restart iotedge

Bereitstellen von edgeHub und Weiterleiten von Nachrichten

Nachgeschaltete Geräte senden Telemetriedaten und Nachrichten an das Gatewaygerät, wobei das Modul „IoT Edge-Hub“ für das Routing der Informationen an andere Module oder IoT Hub zuständig ist. Sorgen Sie für Folgendes, um Ihr Gatewaygerät für diese Funktion vorzubereiten:

• Das Modul „IoT Edge-Hub“ wird auf dem Gerät bereitgestellt.

  Wenn Sie IoT Edge zum ersten Mal auf einem Gerät installieren, startet nur ein Systemmodul automatisch: der IoT Edge-Agent. Nachdem Sie die erste Bereitstellung für ein Gerät erstellt haben, wird das zweite Systemmodul und der IoT Edge-Hub ebenfalls gestartet. Wenn das Modul edgeHub auf Ihrem Gerät nicht ausgeführt wird, erstellen Sie eine Bereitstellung für das Gerät.

• Für das Modul „IoT Edge-Hub“ wurden Routen zur Verarbeitung eingehender Nachrichten von nachgeschalteten Geräten eingerichtet.

  Für das Gatewaygerät muss eine Route vorhanden sein, damit Nachrichten von nachgeschalteten Geräten verarbeitet werden können. Andernfalls ist eine Verarbeitung nicht möglich. Sie können die Nachrichten an Module auf dem Gatewaygerät oder direkt an IoT Hub senden.

Führen Sie die folgenden Schritte aus, um das Modul „IoT Edge-Hub“ bereitzustellen und mit Routen zur Verarbeitung eingehender Nachrichten von nachgeschalteten Geräten zu konfigurieren:

1. Navigieren Sie im Azure-Portal zu Ihrem IoT Hub.

2. Wechseln Sie im Geräteverwaltung-Menü zu Geräte und wählen Sie das IoT Edge-Gerät aus, das Sie als Gateway verwenden möchten.

3. Wählen Sie Module festlegen aus.

4. Auf der Seite Module können Sie alle Module hinzufügen, die Sie auf dem Gatewaygerät bereitstellen möchten. Für den Zweck dieses Artikels konzentrieren wir uns auf die Konfiguration und Bereitstellung des Moduls „edgeHub“, das auf dieser Seite nicht explizit festgelegt werden muss.

5. Wählen Sie Weiter: Routen aus.

6. Stellen Sie auf der Seite Routen sicher, dass es eine Route zum Verarbeiten von Nachrichten von nachgeschalteten Geräten gibt. Zum Beispiel:

   • Eine Route, die alle Nachrichten – ganz gleich, ob von einem Modul oder einem nachgeschalteten Gerät – an IoT Hub sendet:

     • Name: allMessagesToHub
     • Wert: FROM /messages/* INTO $upstream

   • Eine Route, die sämtliche Nachrichten von allen nachgeschalteten Geräten an IoT Hub sendet:

     • Name: allDownstreamToHub
     • Wert: FROM /messages/* WHERE NOT IS_DEFINED ($connectionModuleId) INTO $upstream

     Diese Route funktioniert, weil Nachrichten von nachgeschalteten Geräten – im Gegensatz zu Nachrichten von IoT Edge Modulen – keine Modul-ID zugeordnet ist. Mithilfe der WHERE-Klausel der Route können alle Nachrichten mit dieser Systemeigenschaft herausgefiltert werden.

     Weitere Informationen zum Routing von Nachrichten finden Sie unter Bereitstellen von Modulen und Einrichten von Routen.

7. Nachdem Ihre Route(n) erstellt wurde(n), wählen Sie Überprüfen + erstellen aus.

8. Wählen Sie auf der Seite Überprüfen + erstellen die Option Erstellen aus.

Öffnen von Ports auf dem Gatewaygerät

Standard IoT Edge-Geräte benötigen keine eingehende Verbindung, um zu funktionieren, da die gesamte Kommunikation mit dem IoT Hub über ausgehende Verbindungen erfolgt. Gatewaygeräte unterscheiden sich dadurch, dass sie in der Lage sein müssen, Nachrichten von ihren nachgeschalteten Geräten zu empfangen. Wenn zwischen den nachgeschalteten Geräten und dem Gatewaygerät eine Firewall ist, muss die Kommunikation auch über die Firewall möglich sein.

IoT Edge

Damit ein Gatewayszenario funktioniert, muss mindestens eines der unterstützten Protokolle des IoT Edge-Hubs für den eingehenden Datenverkehr von nachgeschalteten Geräten offen sein. Die unterstützten Protokolle sind MQTT, AMQP, HTTPS, MQTT über WebSockets und AMQP über WebSockets.

Port	Protokoll
8883	MQTT
5671	AMQP
443	HTTPS MQTT+WS AMQP+WS

IoT Edge für Linux unter Windows

Damit ein Gatewayszenario funktioniert, muss mindestens eines der unterstützten Protokolle des IoT Edge-Hubs für den eingehenden Datenverkehr von nachgeschalteten Geräten offen sein. Die unterstützten Protokolle sind MQTT, AMQP, HTTPS, MQTT über WebSockets und AMQP über WebSockets.

Port	Protokoll
8883	MQTT
5671	AMQP
443	HTTPS MQTT+WS AMQP+WS

Schließlich müssen Sie die virtuellen EFLOW-Computerports öffnen. Sie können die drei vorstehend genannten Ports mithilfe der folgenden PowerShell-Cmdlets öffnen.

# Open MQTT port
Invoke-EflowVmCommand "sudo iptables -A INPUT -p tcp --dport 8883 -j ACCEPT"

# Open AMQP port
Invoke-EflowVmCommand "sudo iptables -A INPUT -p tcp --dport 5671 -j ACCEPT"

# Open HTTPS/MQTT+WS/AMQP+WS port
Invoke-EflowVmCommand "sudo iptables -A INPUT -p tcp --dport 443 -j ACCEPT"

# Save the iptables rules
Invoke-EflowVmCommand "sudo iptables-save | sudo tee /etc/systemd/scripts/ip4save"

Nächste Schritte

Da nun ein IoT Edge-Gerät als transparentes Gateway eingerichtet ist, müssen Sie Ihre nachgeschalteten Geräte so konfigurieren, dass sie dem Gateway vertrauen und Nachrichten daran senden. Lesen Sie Authentifizieren eines nachgeschalteten Geräts bei Azure IoT Hub, um die nächsten Schritte zum Einrichten Ihres Szenarios eines transparenten Gateways auszuführen.
