Weiterleiten von Webdatenverkehr basierend auf der URL mit Azure PowerShell

Sie können mit Azure PowerShell Webdatenverkehrsrouting zu bestimmten skalierbaren Serverpools basierend auf der URL konfigurieren, die für den Zugriff auf Ihre Anwendung verwendet wird. In diesem Artikel erstellen Sie eine Azure Application Gateway-Instanz mit drei Back-End-Pools unter Verwendung von VM-Skalierungsgruppen. Jeder der Back-End-Pools dient einem bestimmten Zweck, z.B. allgemeine Daten, Bilder und Videos. Routing des Datenverkehrs zu separaten Pools stellt sicher, dass Ihre Kunden die Informationen zu dem Zeitpunkt erhalten, zu dem sie sie benötigen.

Um das Datenverkehrsrouting zu ermöglichen, erstellen Sie Routingregeln, die Listenern zugewiesen werden, die auf bestimmte Ports lauschen, um sicherzustellen, dass Webdatenverkehr auf den entsprechenden Servern in den Pools eingeht.

In diesem Artikel werden folgende Vorgehensweisen behandelt:

  • Einrichten des Netzwerks
  • Erstellen von Listenern, URL-Pfadzuordnung und Regeln
  • Erstellen von skalierbaren Back-End-Pools

URL-Routingbeispiel

Dieses Verfahren kann auch mit der Azure CLI oder mit dem Azure-Portal bearbeitet werden.

Wenn Sie kein Azure-Abonnement besitzen, können Sie ein kostenloses Konto erstellen, bevor Sie beginnen.

Hinweis

Es wird empfohlen, das Azure Az PowerShell-Modul für die Interaktion mit Azure zu verwenden. Informationen zu den ersten Schritten finden Sie unter Installieren von Azure PowerShell. Informationen zum Migrieren zum Az PowerShell-Modul finden Sie unter Migrieren von Azure PowerShell von AzureRM zum Az-Modul.

Azure Cloud Shell

Azure hostet Azure Cloud Shell, eine interaktive Shell-Umgebung, die Sie über Ihren Browser nutzen können. Sie können entweder Bash oder PowerShell mit Cloud Shell verwenden, um mit Azure-Diensten zu arbeiten. Sie können die vorinstallierten Befehle von Cloud Shell verwenden, um den Code in diesem Artikel auszuführen, ohne etwas in Ihrer lokalen Umgebung installieren zu müssen.

Starten von Azure Cloud Shell:

Option Beispiel/Link
Wählen Sie rechts oben in einem Code- oder Befehlsblock die Option Ausprobieren aus. Durch die Auswahl von Ausprobieren wird der Code oder Befehl nicht automatisch in Cloud Shell kopiert. Screenshot: Beispiel von „Jetzt testen“ für Azure Cloud Shell.
Rufen Sie https://shell.azure.com auf, oder klicken Sie auf die Schaltfläche Cloud Shell starten, um Cloud Shell im Browser zu öffnen. Schaltfläche zum Starten von Azure Cloud Shell.
Wählen Sie im Azure-Portal rechts oben im Menü die Schaltfläche Cloud Shell aus. Screenshot: Schaltfläche „Cloud Shell“ im Azure-Portal

So verwenden Sie Azure Cloud Shell:

  1. Starten Sie Cloud Shell.

  2. Wählen Sie die Schaltfläche Kopieren für einen Codeblock (oder Befehlsblock) aus, um den Code oder Befehl zu kopieren.

  3. Fügen Sie den Code oder Befehl mit STRG+UMSCHALT+V unter Windows und Linux oder CMD+UMSCHALT+V unter macOS in die Cloud Shell-Sitzung ein.

  4. Drücken Sie die EINGABETASTE, um den Code oder Befehl auszuführen.

Wenn Sie PowerShell lokal installieren und verwenden möchten, müssen Sie für diesen Artikel mindestens Version 1.0.0 des Azure PowerShell-Moduls verwenden. Führen Sie Get-Module -ListAvailable Az aus, um die Version zu ermitteln. Wenn Sie ein Upgrade ausführen müssen, finden Sie unter Installieren des Azure PowerShell-Moduls Informationen dazu. Wenn Sie PowerShell lokal ausführen, müssen Sie auch Login-AzAccount ausführen, um eine Verbindung mit Azure herzustellen.

Aufgrund des Zeitaufwands zum Erstellen von Ressourcen kann es bis zu 90 Minuten dauern, um dieses Verfahren abzuschließen.

Erstellen einer Ressourcengruppe

Erstellen Sie eine Ressourcengruppe, die alle Ressourcen für Ihre Anwendung enthält.

Erstellen Sie mit New-AzResourceGroup eine Azure-Ressourcengruppe.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Erstellen von Netzwerkressourcen

Ob Sie ein vorhandenes virtuelles Netzwerk besitzen oder ein neues erstellen, Sie müssen sicherstellen, dass es ein Subnetz enthält, das nur für Anwendungsgateways verwendet wird. In diesem Artikel erstellen Sie ein Subnetz für das Anwendungsgateway und ein Subnetz für die Skalierungsgruppe. Sie erstellen eine öffentliche IP-Adresse, um den Zugriff auf Ressourcen im Anwendungsgateway zu ermöglichen.

Erstellen Sie mit New-AzVirtualNetworkSubnetConfig die Subnetzkonfigurationen myAGSubnet und myBackendSubnet. Erstellen Sie mit New-AzVirtualNetwork und den Subnetzkonfigurationen das virtuelle Netzwerk myVNet. Erstellen Sie abschließend mithilfe von New-AzPublicIpAddress die öffentliche IP-Adresse mit dem Namen myAGPublicIPAddress. Diese Ressourcen werden verwendet, um Netzwerkkonnektivität für das Anwendungsgateway und die zugehörigen Ressourcen bereitzustellen.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

Erstellen eines Anwendungsgateways

In diesem Abschnitt erstellen Sie Ressourcen, die das Anwendungsgateway unterstützen, und schließlich das Anwendungsgateway selbst. Sie erstellen die folgenden Ressourcen:

  • IP-Konfigurationen und Front-End-Port: Hierdurch wird das zuvor erstellte Subnetz dem Anwendungsgateway zugeordnet, und es wird ein Port für den Zugriff darauf zugewiesen.
  • Standardpool: Alle Anwendungsgateways müssen mindestens einen Back-End-Pool mit Servern haben.
  • Standardlistener und Regel: Der Standardlistener lauscht auf dem Port, der zugewiesen wurde, auf Datenverkehr, und die Standardregel sendet Datenverkehr an den Standardpool.

Erstellen der IP-Konfigurationen und des Front-End-Ports

Ordnen Sie das zuvor erstellte Subnetz myAGSubnet mithilfe von New-AzApplicationGatewayIPConfiguration dem Anwendungsgateway zu. Weisen Sie myAGPublicIPAddress mithilfe von New-AzApplicationGatewayFrontendIPConfig dem Anwendungsgateway zu.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Erstellen des Standardpools und der Einstellungen

Erstellen Sie mit New-AzApplicationGatewayBackendAddressPool den Standard-Back-End-Pool appGatewayBackendPool für das Anwendungsgateway. Konfigurieren Sie mit New-AzApplicationGatewayBackendHttpSetting die Einstellungen für den Back-End-Pool.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSetting `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Erstellen des Standardlisteners und einer Regel

Ein Listener ist erforderlich, damit das Anwendungsgateway Datenverkehr in geeigneter Weise an den Back-End-Pool weiterleiten kann. In diesem Artikel werden zwei Listener erstellt. Der erste grundlegende Listener, den Sie erstellen, lauscht an der Stamm-URL auf Datenverkehr. Der zweite Listener, den Sie erstellen, lauscht an bestimmten URLs auf Datenverkehr.

Erstellen Sie den Standardlistener namens myDefaultListener mit New-AzApplicationGatewayHttpListener, der zuvor erstellten Front-End-Konfiguration und dem zuvor erstellten Front-End-Port.

Für den Listener ist eine Regel erforderlich, damit bekannt ist, welcher Back-End-Pool für eingehenden Datenverkehr verwendet werden soll. Erstellen Sie mit New-AzApplicationGatewayRequestRoutingRule eine grundlegende Regel namens rule1.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name myDefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Erstellen des Anwendungsgateways

Sie haben die erforderlichen unterstützenden Ressourcen erstellt. Geben Sie nun mit New-AzApplicationGatewaySku Parameter für das Anwendungsgateway myAppGateway an, und erstellen Sie es mit New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Es kann bis zu 30 Minuten dauern, bis das Anwendungsgateway erstellt wird. Warten Sie, bis die Bereitstellung erfolgreich abgeschlossen ist, bevor Sie mit dem nächsten Abschnitt fortfahren.

An diesem Punkt verfügen Sie über ein Anwendungsgateway, dass auf Port 80 auf Datenverkehr lauscht und diesen Datenverkehr an einen Standardserverpool sendet.

Hinzufügen von Back-End-Pools und Port für Images und Videos

Fügen Sie Ihrem Anwendungsgateway Back-End-Pools namens imagesBackendPool und videoBackendPool hinzu. Verwenden Sie dazu Add-AzApplicationGatewayBackendAddressPool. Fügen Sie den Front-End-Port für die Pools mit Add-AzApplicationGatewayFrontendPort hinzu. Übermitteln Sie die Änderungen mit Set-AzApplicationGateway an das Anwendungsgateway.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Set-AzApplicationGateway -ApplicationGateway $appgw

Das Aktualisieren das Anwendungsgateways kann auch bis zu 20 Minuten dauern.

Hinzufügen eines Back-End-Listeners

Fügen Sie mit Add-AzApplicationGatewayHttpListener den Back-End-Listener namens backendListener hinzu. Er ist zum Weiterleiten von Datenverkehr erforderlich.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen einer URL-Pfadzuordnung

URL-Pfadzuordnungen stellen sicher, dass die an Ihre Anwendung gesendeten URLs an bestimmte Back-End-Pools weitergeleitet werden. Erstellen Sie mit New-AzApplicationGatewayPathRuleConfig und Add-AzApplicationGatewayUrlPathMapConfig URL-Pfadzuordnungen namens imagePathRule und videoPathRule.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSetting `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
    -Paths "/video/*" `
    -BackendAddressPool $videoPool `
    -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen einer Routingregel

Die Routingregel ordnet die URL-Zuordnung dem von Ihnen erstellten Listener zu. Fügen Sie mit Add-AzApplicationGatewayRequestRoutingRule die Regel rule2 hinzu.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name rule2 `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

Erstellen von VM-Skalierungsgruppen

In diesem Beispiel erstellen Sie drei VM-Skalierungsgruppen, die die drei von Ihnen erstellten Back-End-Pools unterstützen. Die erstellten Skalierungsgruppen werden myvmss1, myvmss2 und myvmss3 genannt. Sie weisen die Skalierungsgruppe dem Back-End-Pool zu, wenn Sie die IP-Einstellungen konfigurieren.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2_v2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

Installieren von IIS

Jede Skalierungsgruppe enthält zwei VM-Instanzen, auf denen Sie IIS installieren. Es wird eine Beispielseite erstellt, um zu testen, ob das Anwendungsgateway funktioniert.

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i
  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Testen des Anwendungsgateways

Verwenden Sie Get-AzPublicIPAddress, um die öffentliche IP-Adresse des Anwendungsgateways abzurufen. Kopieren Sie die öffentliche IP-Adresse, und fügen Sie sie in die Adressleiste des Browsers ein. Beispiel: http://52.168.55.24, http://52.168.55.24:8080/images/test.htm oder http://52.168.55.24:8080/video/test.htm.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Testen der Basis-URL im Anwendungsgateway

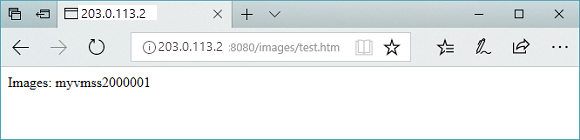

Ändern Sie die URL in http://<IP-Adresse>:8080/images/test.htm, und ersetzen Sie dabei <IP-Adresse> durch Ihre IP-Adresse. Die anschließende Anzeige sollte in etwa wie im folgenden Beispiel aussehen:

Testen der Images-URL im Anwendungsgateway

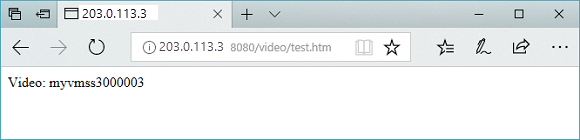

Ändern Sie die URL in http://<IP-Adresse>:8080/video/test.htm, und ersetzen Sie dabei <IP-Adresse> durch Ihre IP-Adresse. Die anschließende Anzeige sollte in etwa wie im folgenden Beispiel aussehen:

Testen der Video-URL im Anwendungsgateway

Bereinigen von Ressourcen

Wenn Sie die Ressourcengruppe, das Anwendungsgateway und alle zugehörigen Ressourcen nicht mehr benötigen, entfernen Sie sie mit dem Befehl Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG

Nächste Schritte

Umleiten des Webdatenverkehrs basierend auf der URL
