Offlinesicherung in Azure Backup unter Verwendung von Azure Data Box

In diesem Artikel erfahren Sie, wie Sie Azure Data Box verwenden können, um ein Offlineseeding für eine große Menge Erstsicherungsdaten vom MARS-Agent in einen Recovery Services-Tresor auszuführen.

Sie können Azure Data Box verwenden, um ein Offlineseeding (ohne Verwendung eines Netzwerks) für eine große Menge an Microsoft Azure Recovery Services (MARS)-Erstsicherungsdateien in einen Recovery Services-Tresor auszuführen. Mit diesem Verfahren können Sie sowohl Zeit als auch Netzwerkbandbreite einsparen, die andernfalls erforderlich wären, um die große Menge an Sicherungsdaten über ein Netzwerk mit hoher Latenz online zu stellen. Mit einer Offlinesicherung mit Azure Data Box entstehen Ihnen zwei entscheidende Vorteile gegenüber der Offlinesicherung mit dem Azure Import/Export-Dienst:

• Sie benötigen keine eigenen mit Azure kompatiblen Datenträger und Connectors. Die der ausgewählten Data Box-SKU zugeordneten Datenträger sind in Azure Data Box enthalten.
• Azure Backup (der MARS-Agent) kann die Sicherungsdaten direkt in die unterstützten SKUs des Azure Data Box-Diensts schreiben. Dadurch entfällt die Notwendigkeit, einen Stagingspeicherort für Ihre Erstsicherungsdaten bereitzustellen. Sie benötigen auch keine Hilfsprogramme zum Formatieren dieser Daten und zum Kopieren der Daten auf die Datenträger.

Unterstützungsmatrix

In diesem Abschnitt werden die unterstützten Szenarien erläutert.

Unterstützte Plattformen

Der Seedingprozess für Daten vom MARS-Agent mithilfe von Azure Data Box wird für folgende Windows-SKUs unterstützt.

Betriebssystem	SKU
Arbeitsstation
Windows 10, 64 Bit	Enterprise, Pro, Home
Windows 8.1, 64 Bit	Enterprise, Pro
Windows 8, 64 Bit	Enterprise, Pro
Windows 7, 64 Bit	Ultimate, Enterprise, Professional, Home Premium, Home Basic, Starter
Server
Windows Server 2022, 64 Bit	Standard, Datacenter, Essentials
Windows Server 2019, 64 Bit	Standard, Datacenter, Essentials
Windows Server 2016, 64 Bit	Standard, Datacenter, Essentials
Windows Server 2012 R2, 64 Bit	Standard, Datacenter, Foundation
Windows Server 2012, 64 Bit	Datacenter, Foundation, Standard
Windows Storage Server 2016, 64 Bit	Standard, Workgroup
Windows Storage Server 2012 R2, 64 Bit	Standard, Workgroup, Essential
Windows Storage Server 2012, 64 Bit	Standard, Workgroup
Windows Server 2008 R2 SP1, 64 Bit	Standard, Enterprise, Datacenter, Foundation
Windows Server 2008 SP2, 64 Bit	Standard, Enterprise, Datacenter

Größe von Sicherungsdaten und unterstützte Data Box-SKUs

Größe der Sicherungsdaten (nach MARS-Komprimierung)* pro Server	Unterstützte Azure Data Box-SKU
<=7,2 TB	Azure Data Box Disk
>7,2 TB und <=80 TB**	Azure Data Box (100 TB)

* Typische Komprimierungsraten variieren zwischen 10 und 20 Prozent.
** Wenden Sie sich an AskAzureBackupTeam@microsoft.com, wenn Sie vermuten, dass Sie über mehr als 80 TB an Erstsicherungsdaten für einen einzelnen MARS-Server verfügen.

Wichtig

Erstsicherungsdaten von einem einzelnen Server müssen in einer einzelnen Azure Data Box- oder Azure Data Box Disk-Instanz enthalten sein und können nicht auf mehrere Geräte derselben oder verschiedener SKUs aufgeteilt werden. Ein Azure Data Box-Gerät kann jedoch Erstsicherungsdaten von mehreren Servern enthalten.

Voraussetzungen

Azure-Abonnement und erforderliche Berechtigungen

• Für den Prozess ist ein Azure-Abonnement erforderlich.
• Für den Prozess ist erforderlich, dass der Benutzer, der die Offlinesicherungsrichtlinie ausführen soll, „Besitzer“ des Azure-Abonnements ist.
• Der Data Box-Auftrag und der Recovery Services-Tresor (das Ziel des Datenseedings) müssen sich im selben Abonnement befinden.
• Das Zielspeicherkonto für den Azure Data Box-Auftrag und der Recovery Services-Tresor sollten sich in derselben Region befinden. Dies ist jedoch keine Voraussetzung.
• Vergewissern Sie sich, dass Sie über die erforderlichen Berechtigungen für die Erstellung der Microsoft Entra-Anwendung verfügen. Der Workflow zur Offlinesicherung erstellt eine Microsoft Entra-Anwendung in dem Abonnement, das dem Azure Storage-Konto zugeordnet ist. Diese Anwendung ermöglicht dem Azure Backup Service einen sicheren und bereichsbezogenen Zugriff auf den Azure-Importdienst, der für den Offlinesicherungsworkflow erforderlich ist.

Abrufen von Azure PowerShell 3.7.0

Hierbei handelt es sich um die wichtigste Voraussetzung für den Prozess. Bevor Sie Azure PowerShell, Version 3.7.0, installieren, führen Sie die folgenden Prüfungen durch.

Schritt 1: Überprüfen der PowerShell-Version

1. Öffnen Sie Windows PowerShell, und führen Sie den folgenden Befehl aus:

   Get-Module -ListAvailable AzureRM*


2. Wenn in der Ausgabe eine Version angezeigt wird, die höher als 3.7.0 ist, verwenden Sie „Schritt 2“. Fahren Sie andernfalls mit „Schritt 3“ fort.

Schritt 2: Deinstallieren der PowerShell-Version

Deinstallieren Sie die aktuelle Version von PowerShell.

1. Entfernen Sie die abhängigen Module, indem Sie den folgenden Befehl in PowerShell ausführen:

   foreach ($module in (Get-Module -ListAvailable AzureRM*).Name |Get-Unique)  { write-host "Removing Module $module" Uninstall-module $module }


2. Führen Sie den folgenden Befehl aus, um sicherzustellen, dass alle abhängigen Module erfolgreich entfernt wurden:

   Get-Module -ListAvailable AzureRM*


Schritt 3: Installieren der PowerShell-Version 3.7.0

Nachdem Sie sich vergewissert haben, dass keine AzureRM-Module mehr vorhanden sind, installieren Sie die Version 3.7.0 mithilfe einer der folgenden Methoden:

• Verwenden Sie diesen Link in GitHub.

Alternative:

• Führen Sie den folgenden Befehl im PowerShell-Fenster aus:

  Install-Module -Name AzureRM -RequiredVersion 3.7.0


Azure PowerShell kann auch mithilfe einer MSI-Datei installiert worden sein. Wenn Sie Azure PowerShell wieder entfernen möchten, deinstallieren Sie die Umgebung mithilfe der Option Programme deinstallieren in der Systemsteuerung.

Bestellen und Empfangen des Data Box-Geräts

Für den Offlinesicherungsvorgang mithilfe von MARS und Azure Data Box ist es erforderlich, dass die Data Box-Geräte den Zustand „Übermittelt“ aufweisen, bevor die Offlinesicherung mithilfe des MARS-Agents ausgelöst wird. Im Abschnitt Größe von Sicherungsdaten und unterstützte Data Box-SKUs finden Sie die nötigen Informationen, mit denen Sie die für Ihre Anforderung am besten geeignete SKU bestellen können. Führen Sie die Schritte im Tutorial: Bestellen von Azure Data Box Disk aus, um Ihre Data Box-Geräte zu bestellen und zu empfangen.

Wichtig

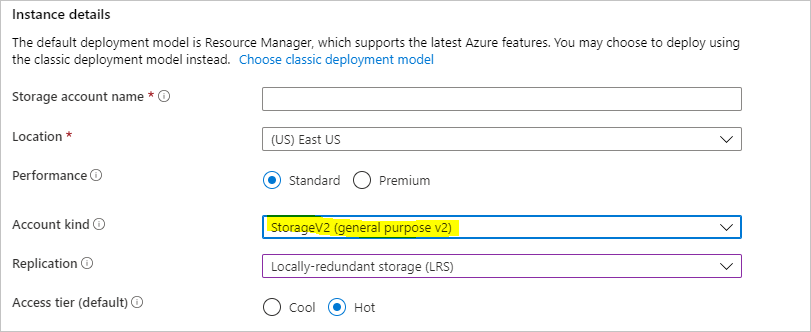

Wählen Sie als Kontoart nicht BlobStorage aus. Für den MARS-Agent ist ein Konto erforderlich, das Seitenblobs unterstützt, was nicht der Fall ist, wenn BlobStorage ausgewählt wird. Bei der Erstellung des Zielspeicherkontos für Ihren Azure Data Box-Auftrag wählen Sie als Kontoart die Option StorageV2 (universell, Version 2) aus.

Installieren und Einrichten des MARS-Agents

1. Vergewissern Sie sich, dass Sie alle vorherigen Installationen des MARS-Agents deinstalliert haben.

2. Laden Sie die aktuelle Version des MARS-Agents von dieser Seite herunter.

3. Führen Sie MARSAgentInstaller.exe aus, und führen Sie nur die Schritte zum Installieren und Registrieren des Agentsauf dem Recovery Services-Tresor aus, in dem Ihre Sicherungen gespeichert werden sollen.

   Hinweis

   Der Recovery Services-Tresor muss sich im selben Abonnement wie der Azure Data Box-Auftrag befinden.

   Nachdem der Agent für den Recovery Services-Tresor registriert wurde, führen Sie die Schritte in nächsten Abschnitt aus.

Einrichten von Azure Data Box-Geräten

Führen Sie je nach der von Ihnen bestellten Azure Data Box-SKU die unten in den jeweiligen Abschnitten erläuterten Schritte aus, um die Data Box-Geräte für den MARS-Agent einzurichten und vorzubereiten und dann die Erstsicherungsdaten identifizieren und übertragen zu können.

Einrichten von Azure Data Box Disk-Instanzen

Führen Sie die hier genannten Schritte zum Entpacken, Verbinden und Entsperren von Azure Data Box Disk aus, wenn Sie mindestens eine Azure Data Box Disk-Bestellung getätigt haben (jeweils bis zu 8 TB).

Hinweis

Möglicherweise hat der Server für den MARS-Agent keinen USB-Anschluss. In diesem Fall können Sie Azure Data Box Disk mit einem anderen Server oder Client verbinden und den Gerätepfad als Netzwerkfreigabe angeben.

Einrichten von Azure Data Box

Führen Sie die hier genannten Schritte zum Einrichten Ihrer Data Box-Instanz aus, wenn Sie eine Azure Data Box-Instanz bestellt haben (bis zu 100 TB).

Einbinden von Azure Data Box-Instanzen als lokales System

Der MARS-Agent wird im Kontext des lokalen Systems ausgeführt. Deshalb ist es erforderlich, dass für den Einbindungspfad, mit dem die Azure Data Box-Instanz verbunden ist, dieselben Berechtigungen gewährt werden.

So stellen Sie sicher, dass Sie Ihr Data Box-Gerät mithilfe des NFS-Protokolls als lokales System einbinden können

1. Aktivieren Sie das Feature „Client für NFS“ auf dem Windows-Server, auf dem der MARS-Agent installiert ist. Geben Sie die alternative Quelle WIM:D:\Sources\Install.wim:4 an.

2. Laden Sie PsExec von der Sysinternals-Seite auf den Server herunter, auf dem der MARS-Agent installiert ist.

3. Öffnen Sie eine Eingabeaufforderung mit erhöhten Rechten, und führen Sie den folgenden Befehl aus. Das Verzeichnis muss dabei PSExec.exe als aktuelles Verzeichnis enthalten.

   psexec.exe  -s  -i  cmd.exe


   Das Befehlsfenster, das durch den vorstehenden Befehl geöffnet wird, befindet sich im lokalen Systemkontext. Führen Sie die Schritte zum Einbinden der Seitenblobfreigabe von Azure als Netzwerklaufwerk auf Ihrem Windows-Server in diesem Befehlsfenster aus.

4. Befolgen Sie die Schritte unter Herstellen einer Verbindung zu Data Box, um Ihren Server mit dem MARS-Agent über NFS mit dem Data Box-Gerät zu verbinden. Führen Sie den folgenden Befehl an der Eingabeaufforderung des lokalen Systems aus, um die Azure-Seitenblobfreigabe einzubinden.

   mount -o nolock \\<DeviceIPAddress>\<StorageAccountName_PageBlob X:


   Überprüfen Sie, ob Sie über Ihren Server auf X: zugreifen können, sobald die Freigabe eingebunden wurde. Wenn dies der Fall ist, fahren Sie mit dem nächsten Abschnitt dieses Artikels fort.

Übertragen von Erstsicherungsdaten auf Azure Data Box-Geräte

1. Öffnen Sie die Microsoft Azure Backup-Anwendung auf Ihrem Server.

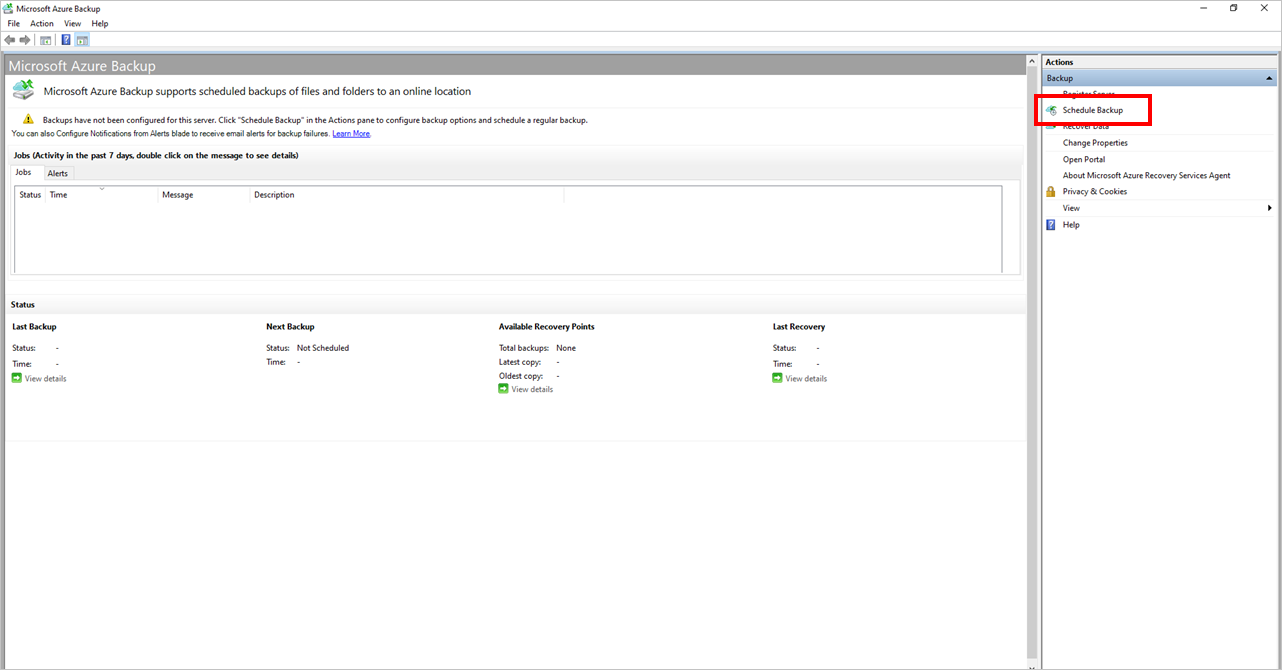

2. Wählen Sie im Bereich Aktionen die Option Sicherung planen aus.



3. Führen Sie die Schritte im Assistenten zum Planen der Sicherung aus.

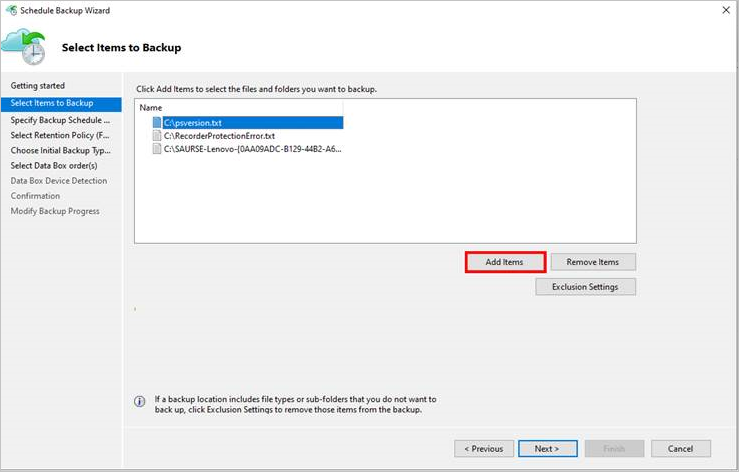

4. Fügen Sie Elemente hinzu, indem Sie die Schaltfläche Elemente hinzufügen auswählen. Die Gesamtgröße der Elemente darf die von der bestellten und empfangenen Azure Data Box-SKU unterstützte zulässige Größe nicht überschreiten.



5. Wählen Sie den entsprechenden Sicherungszeitplan und die Aufbewahrungsrichtlinie für Dateien und Ordner und Systemstatus aus. Der Systemstatus gilt nur für Windows-Server und nicht für Windows-Clients.

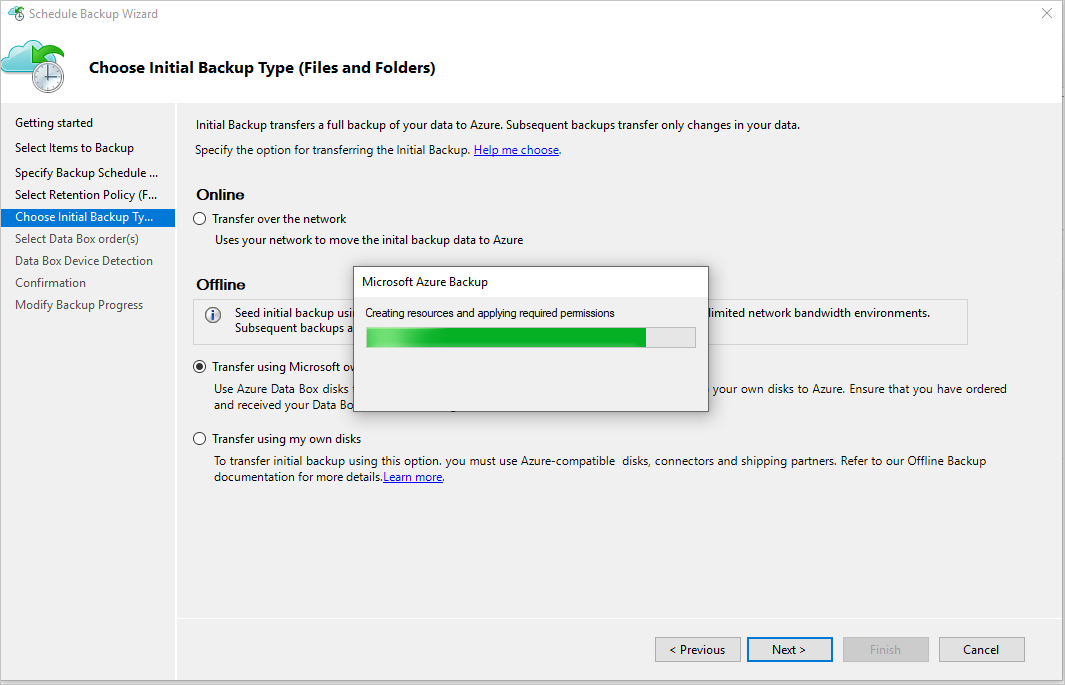

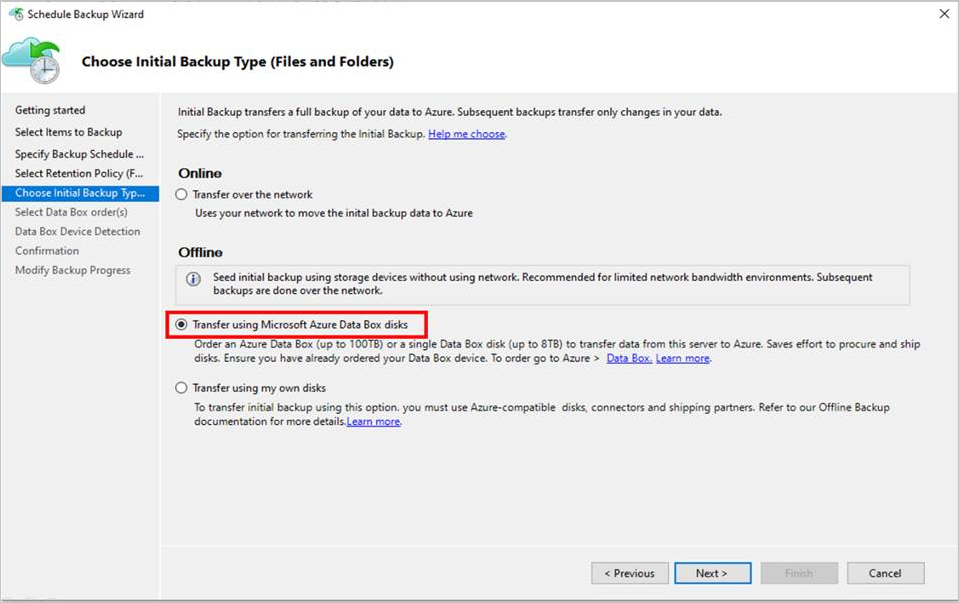

6. Wählen Sie auf der Seite Typ der Erstsicherung auswählen (Dateien und Ordner) des Assistenten die Option Übertragung mithilfe von Microsoft Azure Data Box Disk-Instanzen und dann Weiter aus.



7. Melden Sie sich, wenn Sie dazu aufgefordert werden, unter Verwendung der Benutzeranmeldeinformationen, mit denen Sie als „Besitzer“ Zugriff auf das Azure-Abonnement haben, bei Azure an. Nachdem die Anmeldung erfolgreich war, sollte eine Seite ähnlich der folgenden angezeigt werden.

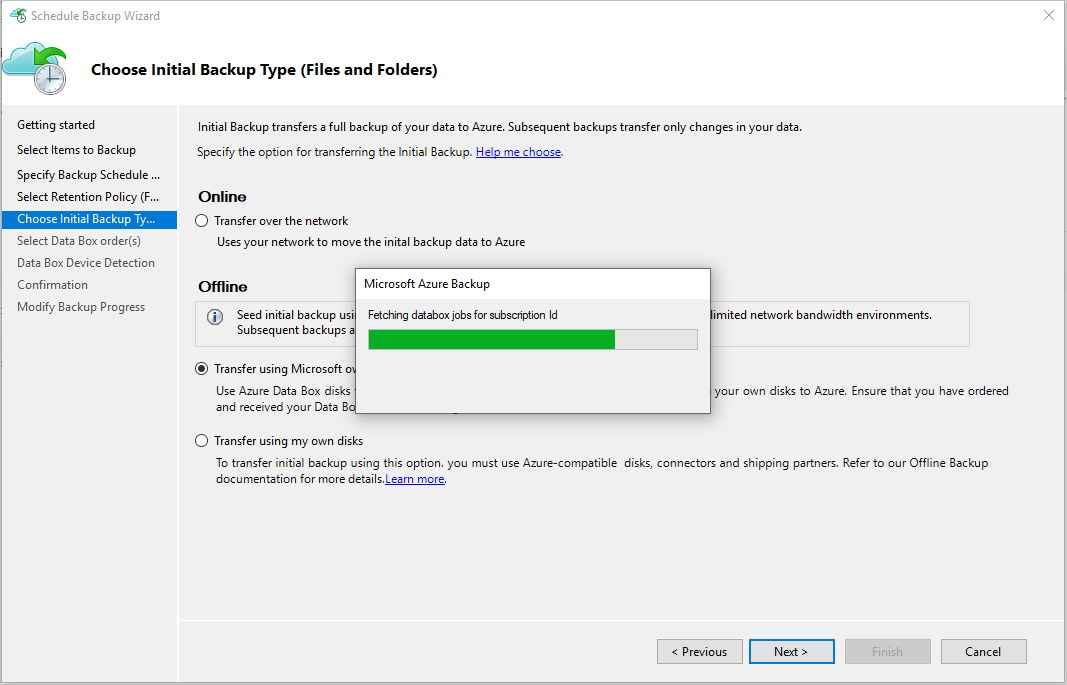

   Der MARS-Agent ruft dann die Data Box-Aufträge im Abonnement ab, die den Zustand „Übermittelt“ aufweisen.

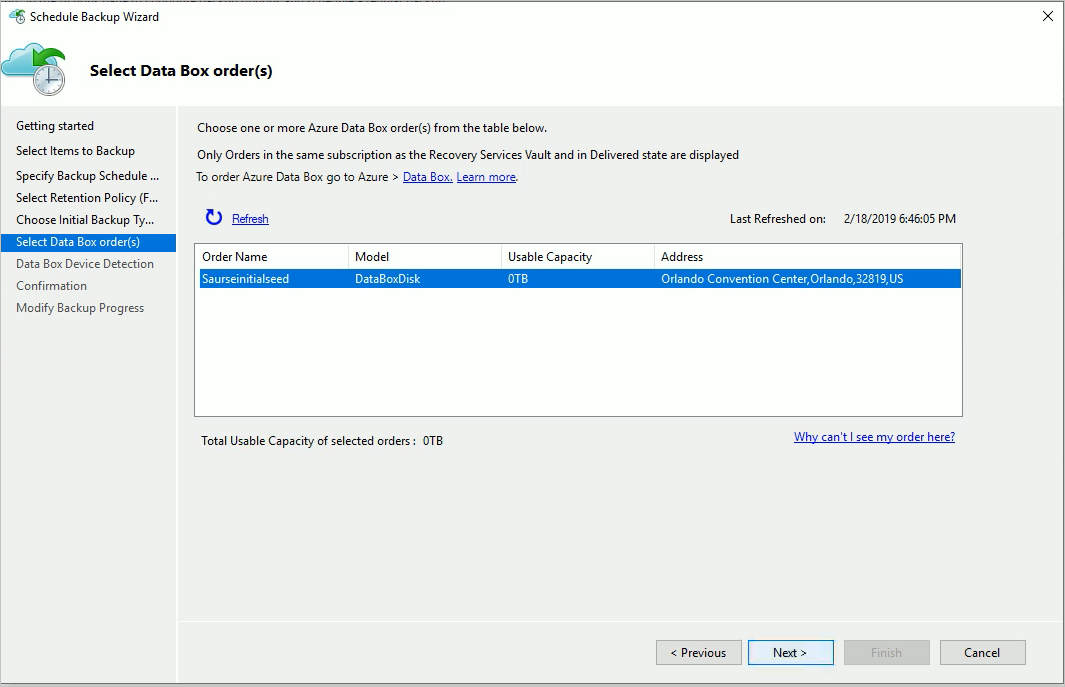

8. Wählen Sie den Data Box-Auftrag aus, für den Sie Ihren Data Box-Datenträger entpackt, verbunden und entsperrt haben. Wählen Sie Weiter aus.

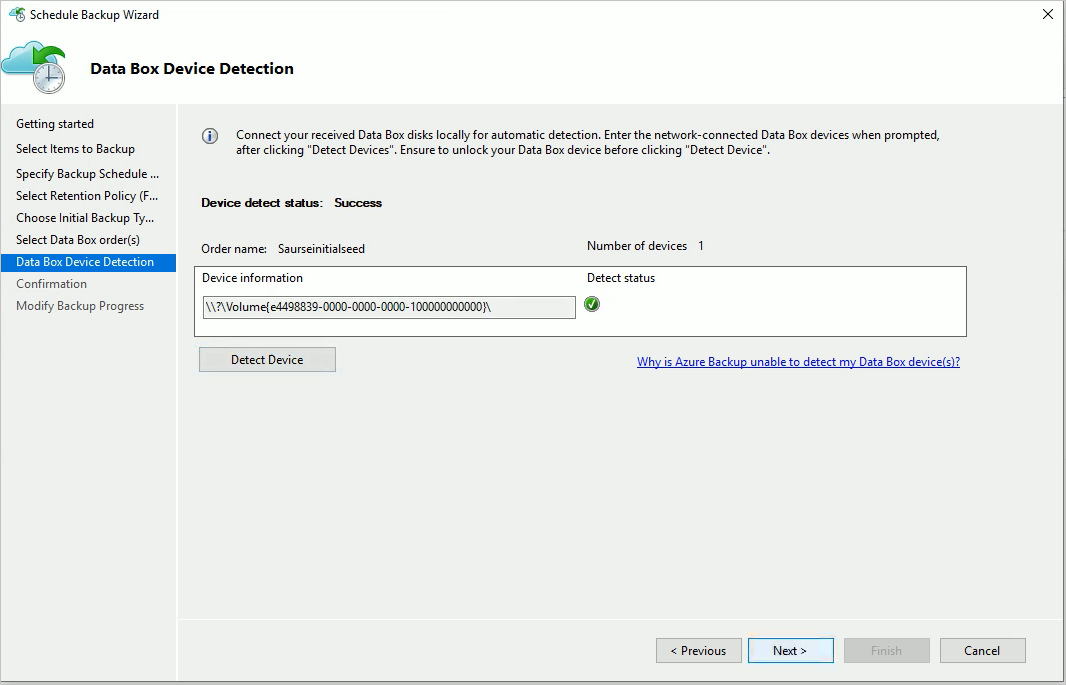

9. Wählen Sie auf der Seite Data Box-Geräteerkennung die Option Gerät erkennen aus. Dadurch beginnt der MARS-Agent, lokal angefügte Azure Data Box-Datenträger zu suchen und zu erkennen.

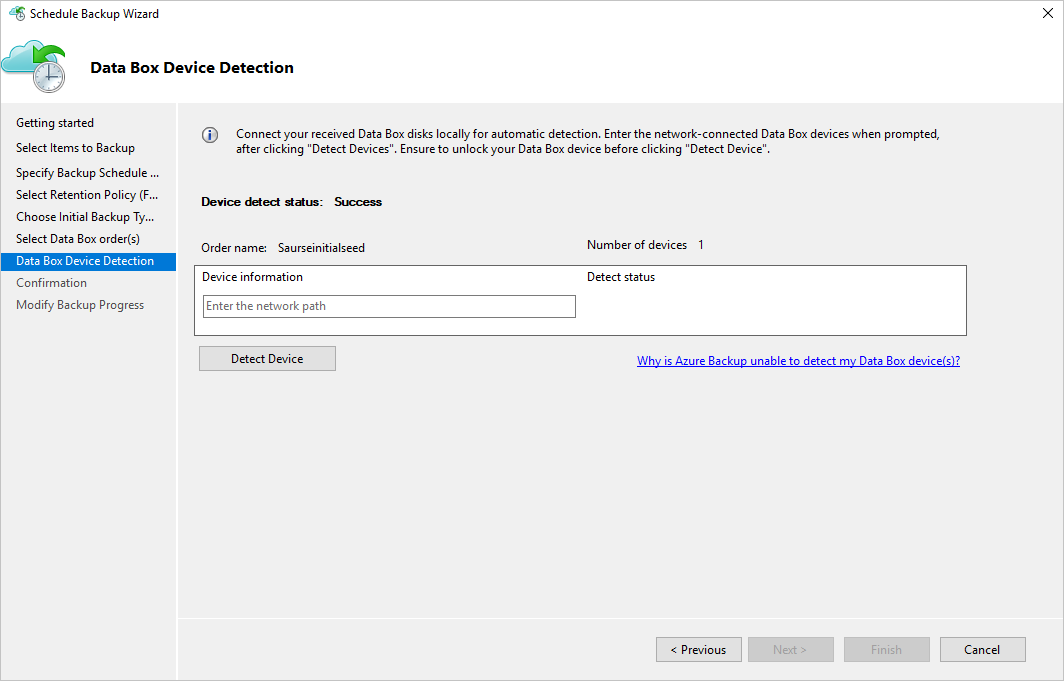

   Wenn Sie die Azure Data Box-Instanz als Netzwerkfreigabe verbunden haben (weil USB-Ports nicht verfügbar waren oder weil Sie das 100-TB Data Box-Gerät bestellt und eingebunden haben), schlägt die Erkennung zunächst fehl. Sie haben die Möglichkeit, den Netzwerkpfad zum Data Box-Gerät einzugeben.



   Wichtig

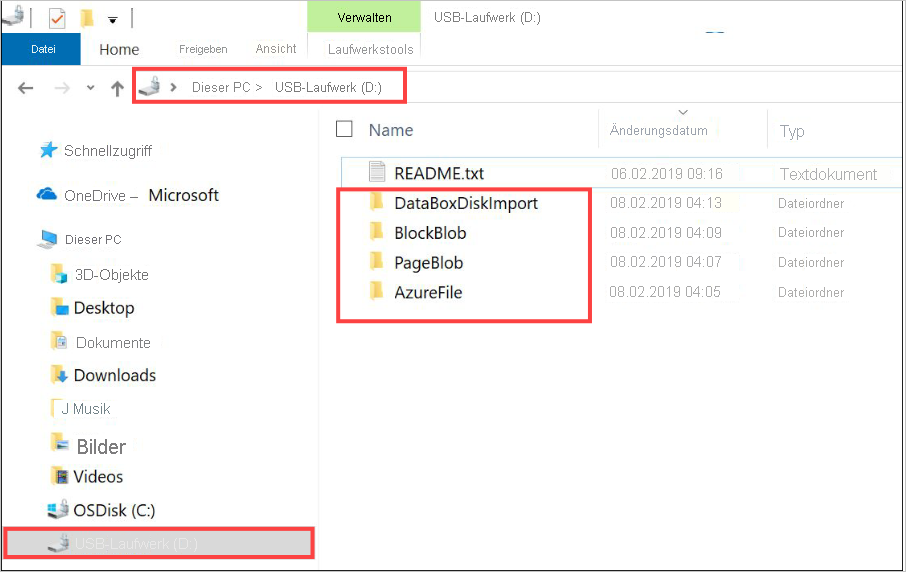

   Geben Sie den Netzwerkpfad zum Stammverzeichnis des Azure Data Box-Datenträgers an. Dieses Verzeichnis muss ein Verzeichnis namens PageBlob beinhalten.



   Wenn der Pfad auf dem Datenträger beispielsweise \\mydomain\myserver\disk1\ lautet und disk1 ein Verzeichnis namens PageBlob enthält, muss auf dem MARS-Agent-Assistenten \\mydomain\myserver\disk1\ als Pfad angegeben werden.

   Wenn Sie ein Azure Data Box-Geräts mit 100 TB einrichten, geben Sie \\<DeviceIPAddress>\<StorageAccountName>_PageBlob als Netzwerkpfad zum Gerät an.

10. Wählen Sie zunächst Weiter und dann auf dem nächsten Bildschirm Fertig stellen aus, um die Sicherungs- und Aufbewahrungsrichtlinie mit der Konfiguration der Offlinesicherung mithilfe von Azure Data Box zu speichern.

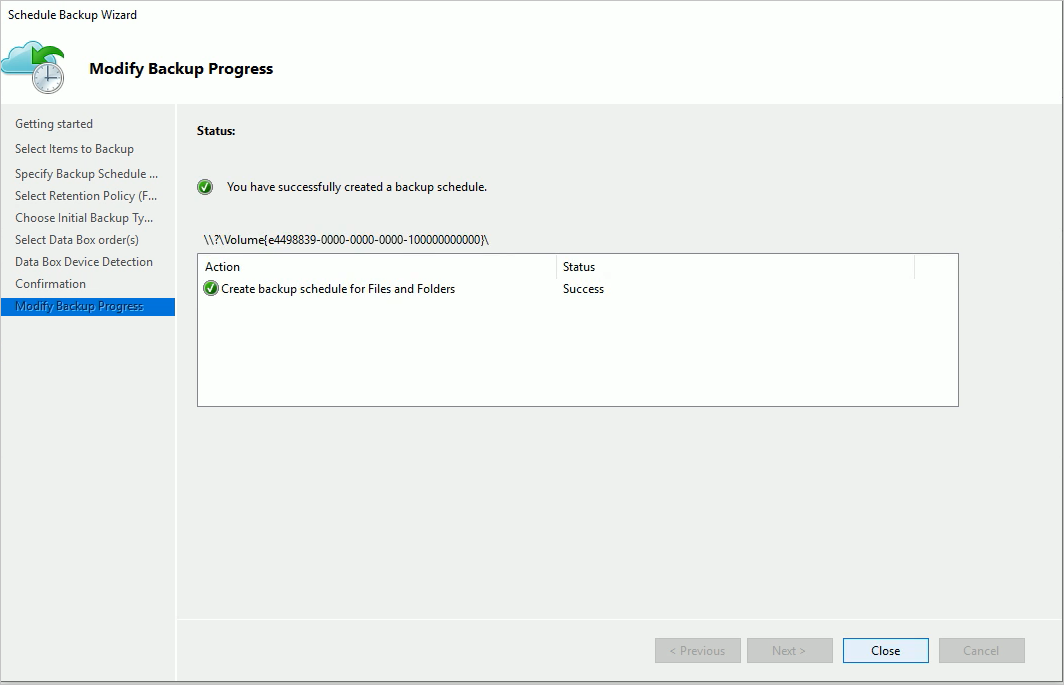

    Auf der folgenden Seite wird bestätigt, dass die Richtlinie erfolgreich gespeichert wurde.



11. Wählen Sie auf der vorherigen Seite Schließen aus.

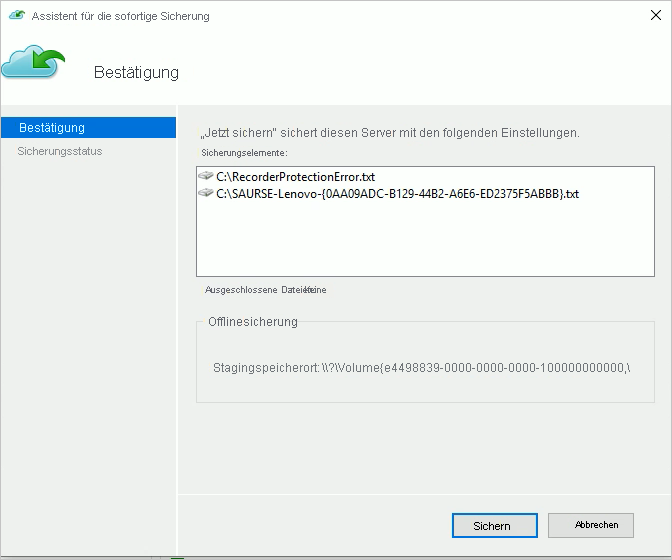

12. Wählen Sie im Bereich Aktionen der MARS-Agent-Konsole Jetzt sichern aus. Wählen Sie auf der Seite des Assistenten Sichern aus.

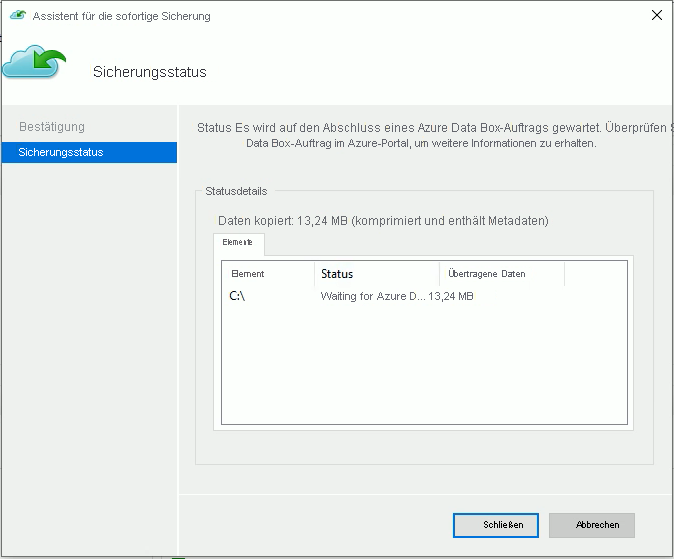

Der MARS-Agent beginnt dann mit der Sicherung der von Ihnen ausgewählten Daten auf dem Azure Data Box-Gerät. Dieser Prozess kann mehrere Stunden bis zu einigen Tagen dauern. Die Dauer hängt von der Anzahl der Dateien und der Verbindungsgeschwindigkeit zwischen dem Server mit dem MARS-Agent und Azure Data Box Disk ab.

Nachdem die Sicherung der Daten abgeschlossen ist, wird eine Seite des MARS-Agent angezeigt, die in etwa folgendermaßen aussieht.

Schritte nach der Sicherung

In diesem Abschnitt werden die Schritte erläutert, die ausgeführt werden müssen, nachdem die Datensicherung auf Azure Data Box Disk erfolgreich war.

• Führen Sie die Schritte in diesem Artikel zum Zurücksenden des Azure Data Box-Datenträgers aus. Führen Sie diese Schritte zum Zurücksenden des Azure Data Box-Geräts an Azure aus, wenn Sie ein Azure Data Box-Gerät mit 100 TB verwendet haben.

• Überprüfen Sie den Datenupload aus Azure Data Box Disk im Azure-Portal. Nachdem der Azure Data Box-Auftrag abgeschlossen ist, verschiebt der MARS-Agent die Daten zum Zeitpunkt der nächsten geplanten Sicherung automatisch vom Speicherkonto in den Recovery Services-Tresor. Der Sicherungsauftrag wird dann als Auftrag abgeschlossen gekennzeichnet, sobald erfolgreich ein Wiederherstellungspunkt erstellt wurde.

  Hinweis

  Der MARS-Agent löst zu den Zeitpunkten, die während der Erstellung der Richtlinie festgelegt wurden, Sicherungen aus. Diese Aufträge werden als „Warten auf Abschluss des Azure Data Box-Auftrags“ gekennzeichnet, bis der Auftrag abgeschlossen ist.

• Nachdem der MARS-Agent erfolgreich einen der Erstsicherung entsprechenden Wiederherstellungspunkt erstellt hat, können Sie das mit dem Azure Data Box-Auftrag verbundene Speicherkonto oder darin enthaltene spezifische Inhalte löschen.

Problembehandlung

Der Microsoft Azure Recovery Services-Agent (MARS) erstellt für Sie eine Microsoft Entra-Anwendung in Ihrem Mandanten. Für diese Anwendung ist zu Authentifizierungszwecken ein Zertifikat erforderlich, das erstellt und hochgeladen wird, wenn Sie eine Offlineseedingrichtlinie konfigurieren. Für das Erstellen und Hochladen des Zertifikats für die Microsoft Entra-Anwendung wird Azure PowerShell verwendet.

Problem

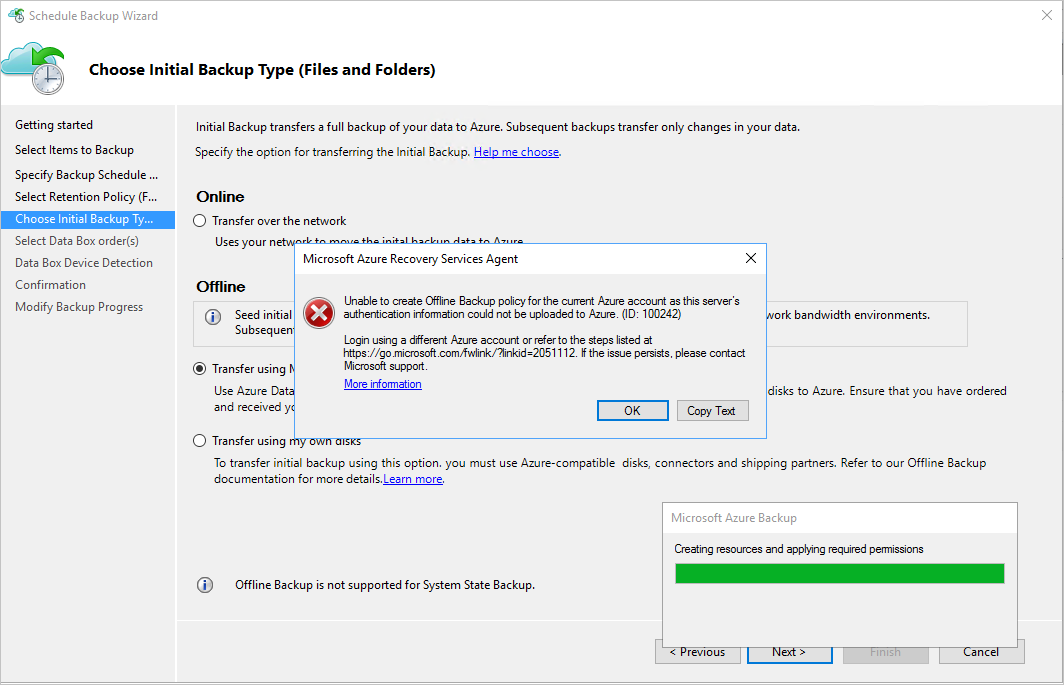

Wenn Sie eine Offlinesicherung konfigurieren, tritt möglicherweise ein Problem aufgrund eines Fehlers im Azure PowerShell-Cmdlet auf. Sie können möglicherweise nicht mehrere Zertifikate zur selben, vom MAB-Agent erstellten Microsoft Entra-Anwendung hinzufügen. Dieses Problem betrifft Sie, wenn Sie eine Offlineseedingrichtlinie für denselben oder einen anderen Server konfiguriert haben.

Überprüfen, ob das Problem durch diese spezifische Grundursache verursacht wird

Um zu ermitteln, ob Ihr Problem mit dem zuvor beschriebenen übereinstimmt, führen Sie einen der folgenden Schritte aus.

Schritt 1 der Überprüfung

Prüfen Sie, ob die folgende Fehlermeldung in der MAB-Konsole angezeigt wird, wenn Sie die Offlinesicherung konfiguriert haben.

Schritt 2 der Überprüfung

1. Öffnen Sie den Ordner Temp im Installationspfad. Der Standardpfad für den temporären Ordner ist C:\Programme\Microsoft Azure Recovery Services Agent\Temp. Suchen Sie nach der CBUICurr-Datei, und öffnen Sie sie.

2. Scrollen Sie in der Datei CBUICurr bis zur letzten Zeile, und prüfen Sie, ob das Problem mit dem in dieser Fehlermeldung übereinstimmt: Unable to create an Azure AD application credential in customer's account. Exception: Update to existing credential with KeyId <some guid> is not allowed.

Problemumgehung

Als Umgehung dieses Problems können Sie die folgenden Schritte ausführen und noch mal versuchen, die Richtlinie zu konfigurieren.

Schritt 1 der Problemumgehung

Melden Sie sich bei PowerShell an (wird auf der MAB-Benutzeroberfläche angezeigt). Verwenden Sie dazu ein anderes Konto mit Administratorzugriff auf das Abonnement, für das der Data Box-Auftrag erstellt werden soll.

Schritt 2 der Problemumgehung

Wenn auf keinem anderen Server Offlineseeding konfiguriert und kein anderer Server von der Anwendung AzureOfflineBackup_<Azure User Id> abhängig ist, löschen Sie diese Anwendung. Wählen Si Azure Portal>Microsoft Entra ID>App-Registrierungen.

Hinweis

Überprüfen Sie, ob für die Anwendung AzureOfflineBackup_<Azure User Id> kein weiteres Offlineseeding konfiguriert wurde, und vergewissern Sie sich, dass kein weiterer Server von dieser Anwendung abhängig ist. Navigieren Sie zu Einstellungen>Schlüssel im Abschnitt Öffentliche Schlüssel. Es sollten keine weiteren öffentlichen Schlüssel hinzugefügt worden sein. Als Referenz schauen Sie sich den folgenden Screenshot an.

Schritt 3

Führen Sie auf dem Server, den Sie für die Offlinesicherung konfigurieren möchten, die folgenden Aktionen aus.

1. Navigieren Sie zur Registerkarte Computerzertifikatanwendung verwalten>Persönlich, und suchen Sie nach dem Zertifikat mit dem Namen CB_AzureADCertforOfflineSeeding_<Timestamp>.

2. Wählen Sie das Zertifikat aus, klicken Sie mit der rechten Maustaste auf Alle Aufgaben, und wählen Sie Exportieren ohne privaten Schlüssel im CER-Format aus.

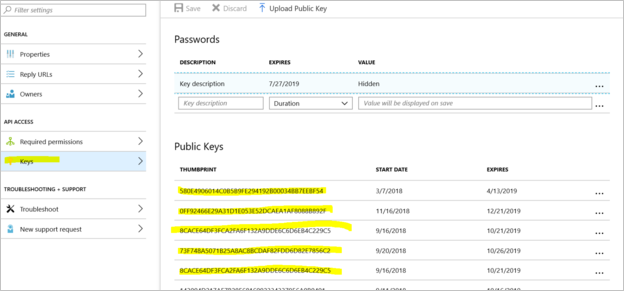

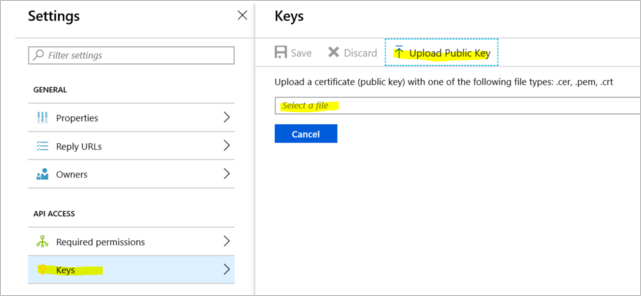

3. Navigieren Sie zur in Schritt 2 genannten Anwendung, die mit Azure Backup offline gesichert werden soll. Wählen Sie Einstellungen>Schlüssel>Öffentlichen Schlüssel hochladen aus. Laden Sie das Zertifikat hoch, das Sie im vorherigen Schritt exportiert haben.



4. Öffnen Sie auf dem Server die Registrierung, indem Sie im Fenster „Ausführen“ regedit eingeben.

5. Wechseln Sie zur Registrierung Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows Azure Backup\Config\CloudBackupProvider. Rechtsklicken Sie auf CloudBackupProvider und fügen Sie einen neuen Zeichenfolgenwert mit dem Namen AzureADAppCertThumbprint_<Azure User Id> hinzu.

   Hinweis

   Führen Sie einen der folgenden Aktionen aus, um die Azure-Benutzer-ID zu ermitteln:

   • Führen Sie in PowerShell mit Azure-Verbindung den Befehl Get-AzureRmADUser -UserPrincipalName "Account Holder's email as defined in the portal" aus.
   • Navigieren Sie zum Registrierungspfad Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows Azure Backup\DbgSettings\OnlineBackup mit dem Namen CurrentUserId.

6. Klicken Sie mit der rechten Maustaste auf die im vorherigen Schritt hinzugefügte Zeichenfolge, und wählen Sie Ändern aus. Geben Sie als Wert den Fingerabdruck des Zertifikats an, das Sie in Schritt 2 exportiert haben. Klicken Sie auf OK.

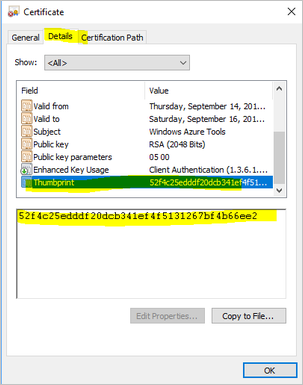

7. Um den Wert des Fingerabdrucks zu erhalten, doppelklicken Sie auf das Zertifikat. Wählen Sie die Registerkarte Details aus, und scrollen Sie nach unten, bis das Fingerabdruckfeld angezeigt wird. Wählen Sie Fingerabdruck aus, und kopieren Sie den Wert.



Fragen

Für Fragen oder Klarstellungen zu Problemen, auf die Sie gestoßen sind, wenden Sie sich bitte an AskAzureBackupTeam@microsoft.com.
