Bewährte Methoden für Linux-Parallelität für Azure NetApp Files: Sitzungsslots und Slottabelleneinträge
In diesem Artikel erfahren Sie mehr zu bewährten Methoden für Parallelität für Sitzungsslots und Slottabelleneinträge des NFS-Protokolls für Azure NetApp Files.
NFSv3
NFSv3 bietet keinen Mechanismus zum Aushandeln von Parallelität zwischen Client und Server. Client und Server legen jeweils ihren Grenzwert fest, ohne einander zu konsultieren. Um die beste Leistung zu erzielen, sollten Sie die maximale Anzahl der clientseitigen Einträge in der Slottabelle sunrpc mit derjenigen in Einklang bringen, die ohne Pushback auf den Server unterstützt wird. Wenn ein Client die Fähigkeit des Netzwerkstapels des Servers zur Verarbeitung einer Workload überfordert, reagiert der Server mit einer Verkleinerung des Zeitfensters für die Verbindung, was kein ideales Szenario für Leistung ist.
Bei modernen Linux-Kerneln ist pro Verbindung die Eintragsgröße sunrpc.tcp_max_slot_table_entries der Slottabelle sunrpc standardmäßig so festgelegt, dass 65.536 ausstehende Vorgänge unterstützt werden, wie in der folgenden Tabelle dargestellt.
| Azure NetApp Files NFSv3-Server Maximale Anzahl von Ausführungskontexten pro Verbindung |
Linux-Client Standardmäßige Maximalanzahl von Einträgen in der Slottabelle sunrpc pro Verbindung |
|---|---|
| 128 | 65.536 |
Diese Slottabelleneinträge bestimmen die Grenzwerte für Parallelität. Derart hohe Werte sind unnötig. Wenn Sie z. B. eine Warteschlangentheorie mit Namen Littles Gesetz zu Rate ziehen, stellen Sie fest, dass die E/A-Rate von Parallelität (d. h. ausstehender E/A) und Latenz bestimmt wird. Damit beweist der Algorithmus, dass 65.536 Slots um Größenordnungen über dem liegen, was selbst für extrem anspruchsvolle Workloads benötigt wird.
Littles Law: (concurrency = operation rate × latency in seconds)
Ein Parallelitätsgrad von maximal 155 reicht aus, um 155.000 Oracle DB-NFS-Vorgänge pro Sekunde mithilfe von Oracle Direct NFS zu erreichen. Dies ist eine Technologie, die dem Konzept der Einbindungsoption nconnect ähnelt:
- Bei einer Latenz von 0,5 ms ist eine Parallelität von 55 erforderlich, um 110.000 IOPS zu erreichen.
- Bei einer Latenz von 1 ms ist eine Parallelität von 155 erforderlich, um 155.000 IOPS zu erreichen.
Einzelheiten finden Sie unter Leistung von Oracle-Datenbanken auf einzelnen Azure NetApp Files-Volumes.
Der optimierbare Parameter sunrpc.tcp_max_slot_table_entries ist ein Optimierungsparameter auf Verbindungsebene. Als bewährte Methode legen Sie diesen Wert pro Verbindung auf höchsten 128 fest, wobei 10.000 Slots in der Umgebung nicht überschritten werden sollten.
Beispiele der Slotanzahl basierend auf der Parallelitätsempfehlung
Die Beispiele in diesem Abschnitt veranschaulichen die Slotanzahl basierend auf der Parallelitätsempfehlung.
Beispiel 1: ein NFS-Client, mit dem Wert 65.536 für sunrpc.tcp_max_slot_table_entries und ohne nconnect für eine maximale Parallelität von 128 basierend auf dem serverseitigen Grenzwert 128
Beispiel 1 basiert auf einer einzelnen Clientworkload mit dem Standardwert 65.536 für sunrpc.tcp_max_slot_table_entry und einer einzelnen Netzwerkverbindung, d. h. ohne nconnect. In diesem Fall ist eine Parallelität von 128 erreichbar.
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection (10.10.10.10:2049, 10.10.10.11:6543,TCP)- Der Client kann pro Verbindung theoretisch nicht mehr als 65.536 In-Flight-Anforderungen an den Server stellen.
- Der Server akzeptiert über diese Einzelverbindung nicht mehr als 128 In-Flight-Anforderungen.
Beispiel 2: ein NFS-Client, mit dem Wert 128 für sunrpc.tcp_max_slot_table_entries und ohne nconnect für eine maximale Parallelität von 128
Beispiel 2 basiert auf einer einzelnen Clientworkload mit dem Wert 128 für sunrpc.tcp_max_slot_table_entry, jedoch ohne die Einbindungsoption nconnect. Bei dieser Einstellung ist eine Parallelität von 128 über eine einzelne Netzwerkverbindung erreichbar.
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection (10.10.10.10:2049, 10.10.10.11:6543,TCP)- Der Client stellt pro Verbindung nicht mehr als 128 In-Flight-Anforderungen an den Server.
- Der Server akzeptiert über diese Einzelverbindung nicht mehr als 128 In-Flight-Anforderungen.
Beispiel 3: ein NFS-Client mit dem Wert 100 für sunrpc.tcp_max_slot_table_entries und nconnect=8 für eine maximale Parallelität von 800
Beispiel 3 basiert auf einer einzelnen Clientworkload, jedoch mit einem niedrigeren Wert von 100 für sunrpc.tcp_max_slot_table_entry. Dieses Mal wurde die Einbindungsoption nconnect=8 zum Verteilen der Workload auf 8 Verbindungen verwendet. Bei dieser Einstellung ist eine Parallelität von 800, verteilt auf die 8 Verbindungen, erzielbar. Dieser Wert entspricht der Parallelität, die erforderlich ist, um 400.000 IOPS zu erreichen.
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection 1 (10.10.10.10:2049, 10.10.10.11:6543,TCP), Connection 2 (10.10.10.10:2049, 10.10.10.11:6454,TCP)… Connection 8 (10.10.10.10:2049, 10.10.10.11:7321,TCP)- Verbinden ion 1
- Der Client stellt über diese Verbindung nicht mehr als 100 In-Flight-Anforderungen an den Server.
- Es wird erwartet, dass der Server für diese Verbindung nicht mehr als 128 In-Flight-Anforderungen vom Client akzeptiert.
- Verbinden ion 2
- Der Client stellt über diese Verbindung nicht mehr als 100 In-Flight-Anforderungen an den Server.
- Es wird erwartet, dass der Server für diese Verbindung nicht mehr als 128 In-Flight-Anforderungen vom Client akzeptiert.
……- Verbinden ion 8
- Der Client stellt über diese Verbindung nicht mehr als 100 In-Flight-Anforderungen an den Server.
- Es wird erwartet, dass der Server für diese Verbindung nicht mehr als 128 In-Flight-Anforderungen vom Client akzeptiert.
Beispiel 4: 250 NFS-Clients, mit dem Wert 8 für sunrpc.tcp_max_slot_table_entries und ohne nconnect für eine maximale Parallelität von 2.000
In Beispiel 4 wird pro Client der reduzierte Wert 8 für sunrpc.tcp_max_slot_table_entry für eine EDA-Umgebung mit 250 Computern verwendet. In diesem Szenario wird umgebungsweit eine Parallelität von 2000 erreicht, ein Wert, der mehr als ausreicht, um 4.000 MiB/s einer Back-End-EDA-Workload zu unterstützen.
NFS_Server=10.10.10.10, NFS_Client1=10.10.10.11Connection (10.10.10.10:2049, 10.10.10.11:6543,TCP)- Der Client stellt pro Verbindung nicht mehr als 8 In-Flight-Anforderungen an den Server.
- Der Server akzeptiert über diese Einzelverbindung nicht mehr als 128 In-Flight-Anforderungen.
NFS_Server=10.10.10.10, NFS_Client2=10.10.10.12Connection (10.10.10.10:2049, 10.10.10.12:7820,TCP)- Der Client stellt pro Verbindung nicht mehr als 8 In-Flight-Anforderungen an den Server.
- Der Server akzeptiert über diese Einzelverbindung nicht mehr als 128 In-Flight-Anforderungen.
……NFS_Server=10.10.10.10, NFS_Client250=10.10.11.13Connection (10.10.10.10:2049, 10.10.11.13:4320,TCP)- Der Client stellt pro Verbindung nicht mehr als 8 In-Flight-Anforderungen an den Server.
- Der Server akzeptiert über diese Einzelverbindung nicht mehr als 128 In-Flight-Anforderungen.
Wenn Sie NFSv3 verwenden, sollten Sie gemeinsam die Anzahl der Speicherendpunktslots auf maximal 10.000 belassen. Es ist am besten, den Wert pro Verbindung für sunrpc.tcp_max_slot_table_entries auf weniger als 128 festzulegen, wenn eine Anwendung auf viele Netzwerkverbindungen horizontal aufskaliert wird (nconnect und HPC im Allgemeinen und EDA im Besonderen).
Berechnen des besten Werts für sunrpc.tcp_max_slot_table_entries
Anhand von Littles Gesetz können Sie die gesamte erforderliche Anzahl von Einträgen in der Slottabelle berechnen. Berücksichtigen Sie im Allgemeinen die folgenden Faktoren:
- Aufskalierte Workloads sind häufig übermäßig sequenziell.
- Datenbankworkloads, insbesondere OLTP, sind oft zufallsgesteuert.
Die folgende Tabelle zeigt eine Beispielstudie zur Parallelität mit angegebenen beliebigen Latenzen:
| E/A-Größe | Latency | E/A oder Durchsatz | Parallelität |
|---|---|---|---|
| 8 KiB | 0,5 ms | 110.000 IOPS | 859 MiB/s | 55 |
| 8 KiB | 2 ms | 400.000 IOPS | 3.125 MiB/s | 800 |
| 256 KiB | 2 ms | 16.000 IOPS | 4.000 MiB/s | 32 |
| 256 KiB | 4 ms | 32.000 IOPS | 8.000 MiB/s | 128 |
Berechnen von Parallelitätseinstellungen anhand der Verbindungsanzahl
Wenn es sich bei der Workload beispielsweise um eine EDA-Farm handelt und 1.250 Clients Workload zu demselben Speicherendpunkt leiten (ein Speicherendpunkt ist eine Speicher-IP-Adresse), berechnen Sie die erforderliche E/A-Rate und teilen die Parallelität auf die gesamte Farm auf.
Angenommen, die Workload beträgt 4.000 MiB/s bei einer durchschnittlichen Vorgangsgröße von 256 KiB und einer durchschnittlichen Latenz von 10 ms. Berechnen Sie die Parallelität mit der folgenden Formel:
(concurrency = operation rate × latency in seconds)
Die Berechnung ergibt eine Parallelität von 160:
(160 = 16,000 × 0.010)
Angesichts des Bedarfs für 1.250 Clients könnten Sie sunrpc.tcp_max_slot_table_entries sicher auf 2 pro Client festlegen, um 4.000 MiB/s zu erreichen. Sie können jedoch zusätzlichen Spielraum einräumen, indem Sie die Anzahl pro Client auf 4 oder sogar 8 festlegen, um deutlich unter der empfohlenen Obergrenze von 10.000 Slots zu bleiben.
Festlegen von sunrpc.tcp_max_slot_table_entries auf dem Client
- Fügen Sie
sunrpc.tcp_max_slot_table_entries=<n>zur Konfigurationsdatei/etc/sysctl.confhinzu.
Wenn während der Optimierung ein Wert kleiner als 128 für optimal befunden wird, ersetzen Sie 128 durch die entsprechende Zahl. - Führen Sie den folgenden Befehl aus:
$ sysctl -p - Binden Sie alle NFS-Systeme (erneut) ein, da der optimierbare Wert nur für Einbindungsvorgänge gilt, die nach dessen Festlegung erfolgt sind.
NFSv4.1
In NFSv4.1 bestimmen Sitzungen die Beziehung zwischen Client und Server. Unabhängig davon, ob die eingebundenen NFS-Dateisysteme zu einer Verbindung gehören oder zu mehreren (wie bei nconnect), gelten die Regeln für die Sitzung. Bei der Sitzungseinrichtung handeln Client und Server die maximale Anzahl von Anforderungen für die Sitzung aus, wobei der niedrigere der beiden unterstützten Werte verwendet wird. Azure NetApp Files unterstützt 180 ausstehende Anforderungen, während Linux-Clients standardmäßig 64 unterstützen. Die folgende Tabelle enthält die Sitzungsgrenzwerte:
| Azure NetApp Files NFSv4.1-Server Max. Befehle pro Sitzung |
Linux-Client Standardmäßige max. Befehle pro Sitzung |
Ausgehandelte max. Befehle für die Sitzung |
|---|---|---|
| 180 | 64 | 64 |
Obwohl Linux-Clients standardmäßig maximal 64 Anforderungen pro Sitzung unterstützen, ist der Wert von max_session_slots optimierbar. Ein Neustart ist erforderlich, damit die Änderungen wirksam werden. Zeigen Sie mit dem Befehl systool -v -m nfs das aktuelle vom Client verwendete Maximum an. Damit der Befehl funktioniert, muss mindestens eine NFSv4.1-Einbindung vorhanden sein:
$ systool -v -m nfs
{
Module = "nfs"
...
Parameters:
...
max_session_slots = "64"
...
}
Um max_session_slots zu optimieren, erstellen Sie unter /etc/modprobe.d eine entsprechende Konfigurationsdatei. Stellen Sie sicher, dass in der Zeile in der Datei keine „Anführungszeichen“ vorhanden sind. Andernfalls wird die Option nicht wirksam.
$ sudo echo “options nfs max_session_slots=180” > /etc/modprobe.d/nfsclient.conf
$ sudo reboot
Azure NetApp Files beschränkt jede Sitzung auf maximal 180 Befehle. Daher ist 180 der derzeit maximal konfigurierbare Wert. Der Client ist nicht in der Lage, eine Parallelität von mehr als 128 zu erreichen, es sei denn, die Sitzung wird auf mehr als eine Verbindung aufgeteilt, da Azure NetApp Files jede Verbindung auf maximal 128 NFS-Befehle beschränkt. Um mehr als eine Verbindung zu erhalten, wird die Einbindungsoption nconnect empfohlen, und ein Wert von mindestens zwei ist erforderlich.
Beispiele erwarteter Höchstwerte für Parallelität
Beispiele in diesem Abschnitt veranschaulichen die erwarteten Höchstwerte für Parallelität.
Beispiel für 1-64 max_session_slots ohne nconnect
Beispiel 1 basiert auf der Standardeinstellung 64 für max_session_slots ohne nconnect. Bei dieser Einstellung ist eine Parallelität von 64 über eine einzelne Netzwerkverbindung erreichbar.
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection (10.10.10.10:2049, 10.10.10.11:6543,TCP)- Der Client stellt in der Sitzung nicht mehr als 64 In-Flight-Anforderungen an den Server.
- Der Server akzeptiert für die Sitzung nicht mehr als 64 In-Flight-Anforderungen vom Client. (64 ist der ausgehandelte Wert.)
Beispiel für 2-64 max_session_slots mit nconnect=2
Beispiel 2 basiert auf maximal 64 für session_slots, jedoch mit der hinzugefügten Einbindungsoption nconnect=2. Eine Parallelität von 64 ist erreichbar, aber auf zwei Verbindungen aufgeteilt. Obwohl mehrere Verbindungen in diesem Szenario nicht mehr Parallelität bringen, wirkt sich die verringerte Warteschlangentiefe pro Verbindung positiv auf die Latenz aus.
Beachten Sie, dass wenn max_session_slots weiter auf 64 und nconnect=2 festgelegt sind, die maximale Anzahl von Anforderungen auf die Verbindungen aufgeteilt wird.
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection 1 (10.10.10.10:2049, 10.10.10.11:6543,TCP) && Connection 2 (10.10.10.10:2049, 10.10.10.11:6454,TCP)- Verbinden ion 1
- Der Client stellt über diese Verbindung nicht mehr als 32 In-Flight-Anforderungen an den Server.
- Es wird erwartet, dass der Server für diese Verbindung nicht mehr als 32 In-Flight-Anforderungen vom Client akzeptiert.
- Verbinden ion 2
- Der Client stellt über diese Verbindung nicht mehr als 32 In-Flight-Anforderungen an den Server.
- Es wird erwartet, dass der Server für diese Verbindung nicht mehr als 32 In-Flight-Anforderungen vom Client akzeptiert.
Beispiel für 3-180 max_session_slots ohne nconnect
In Beispiel 3 wird die Einbindungsoption nconnect weggelassen und der Wert max_session_slots auf 180 festgelegt, was der maximalen NFSv4.1-Sitzungsparallelität des Servers entspricht. In diesem Szenario, mit nur einer Verbindung und angesichts der 128 maximal ausstehenden Vorgänge pro NFS-Verbindung für Azure NetApp Files, ist die Sitzung auf 128 In-Flight-Vorgänge begrenzt.
Obwohl max_session_slots auf 180 festgelegt wurde, ist die einzelne Netzwerkverbindung auf maximal 128 Anforderungen beschränkt:
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection (10.10.10.10:2049, 10.10.10.11:6543,TCP)- Der Client stellt in der Sitzung nicht mehr als 180 In-Flight-Anforderungen an den Server.
- Der Server akzeptiert für die Sitzung nicht mehr als 180 In-Flight-Anforderungen vom Client.
- Der Server akzeptiert über die Einzelverbindung nicht mehr als 128 In-Flight-Anforderungen.
Beispiel für 4-180 max_session_slots mit nconnect=2
In Beispiel 4 wird die Einbindungsoption nconnect=2 hinzugefügt und der Wert 180 für max_session_slots erneut verwendet. Da die gesamte Workload auf zwei Verbindungen aufgeteilt ist, sind 180 ausstehende Vorgänge möglich.
Bei zwei aktiven Verbindungen unterstützt die Sitzung die vollständige Zuteilung von 180 ausstehenden Anforderungen.
NFS_Server=10.10.10.10, NFS_Client=10.10.10.11Connection 1 (10.10.10.10:2049, 10.10.10.11:6543,TCP) && Connection 2 (10.10.10.10:2049, 10.10.10.11:6454,TCP)- Verbinden ion 1
- Es wird erwartet, dass der Client über Verbindung 1 nicht mehr als 90 In-Flight-Anforderungen an den Server sendet.
- Es wird erwartet, dass der Server für diese Verbindung innerhalb der Sitzung nicht mehr als 90 In-Flight-Anforderungen vom Client akzeptiert.
- Verbinden ion 2
- Es wird erwartet, dass der Client über Verbindung 1 nicht mehr als 90 In-Flight-Anforderungen an den Server sendet.
- Es wird erwartet, dass der Server für diese Verbindung innerhalb der Sitzung nicht mehr als 90 In-Flight-Anforderungen vom Client akzeptiert.
Hinweis
Für maximale Parallelität legen Sie max_session_slots auf 180 fest, was die maximale Parallelität auf Sitzungsebene ist, die derzeit von Azure NetApp Files unterstützt wird.
Überprüfen der maximalen Anzahl ausstehender Anforderungen für die Sitzung
Um die vom Client und Server unterstützten Größen von session_slot anzuzeigen, erfassen Sie den Einbindungsbefehl in einer Paketablaufverfolgung. Suchen Sie nach dem Aufruf von CREATE_SESSION und der Antwort auf CREATE_SESSION, wie im folgenden Beispiel gezeigt. Der Aufruf stammt vom Client, die Antwort vom Server.
Erfassen Sie den Einbindungsbefehl mit dem folgenden tcpdump-Befehl:
$ tcpdump -i eth0 -s 900 -w /tmp/write.trc port 2049
Untersuchen Sie mit Wireshark die folgenden relevanten Pakete:
Untersuchen Sie in diesen beiden Paketen das Feld max_reqs im mittleren Abschnitt der Ablaufverfolgungsdatei.
- Netzwerkdateisystem
- Operationen
Opcodecsa_fore_channel_attrsmax reqs
- Operationen

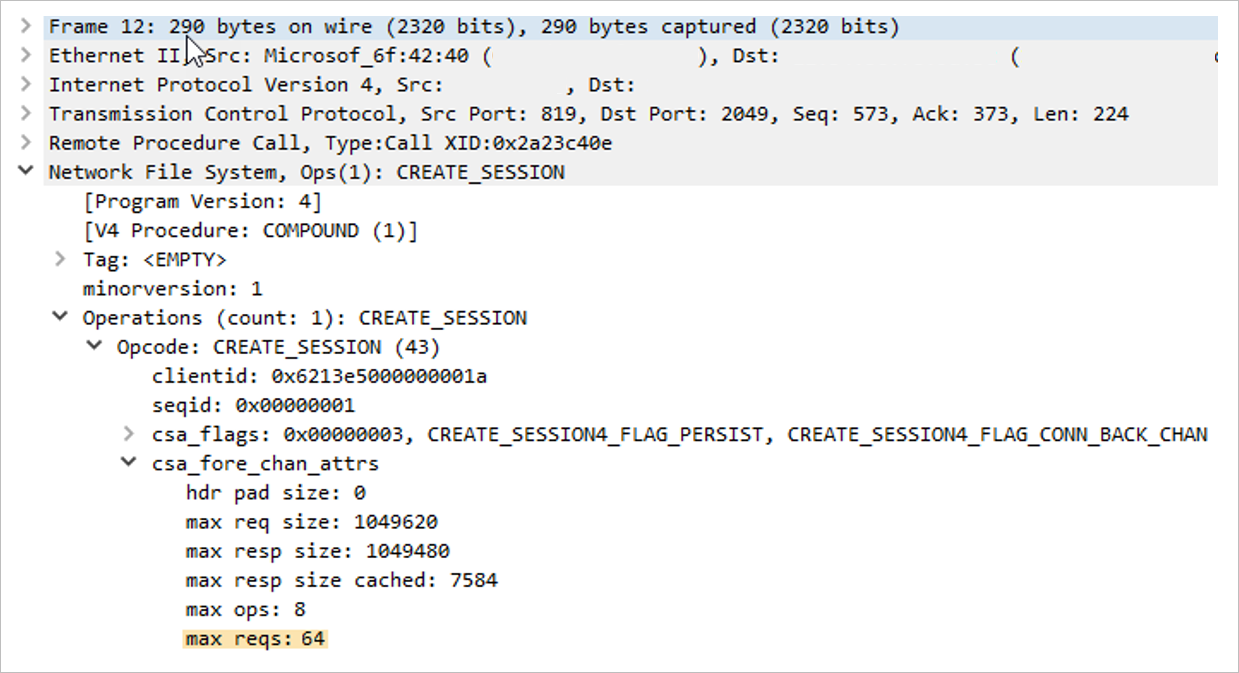

Paket 12 (maximale Clientanforderungen) zeigt, dass der Client für max_session_slots den Wert 64 hatte. Beachten Sie im nächsten Abschnitt, dass der Server eine Parallelität von 180 für die Sitzung unterstützt. Die Sitzung endet mit der Aushandlung des niedrigeren der beiden angegebenen Werte.

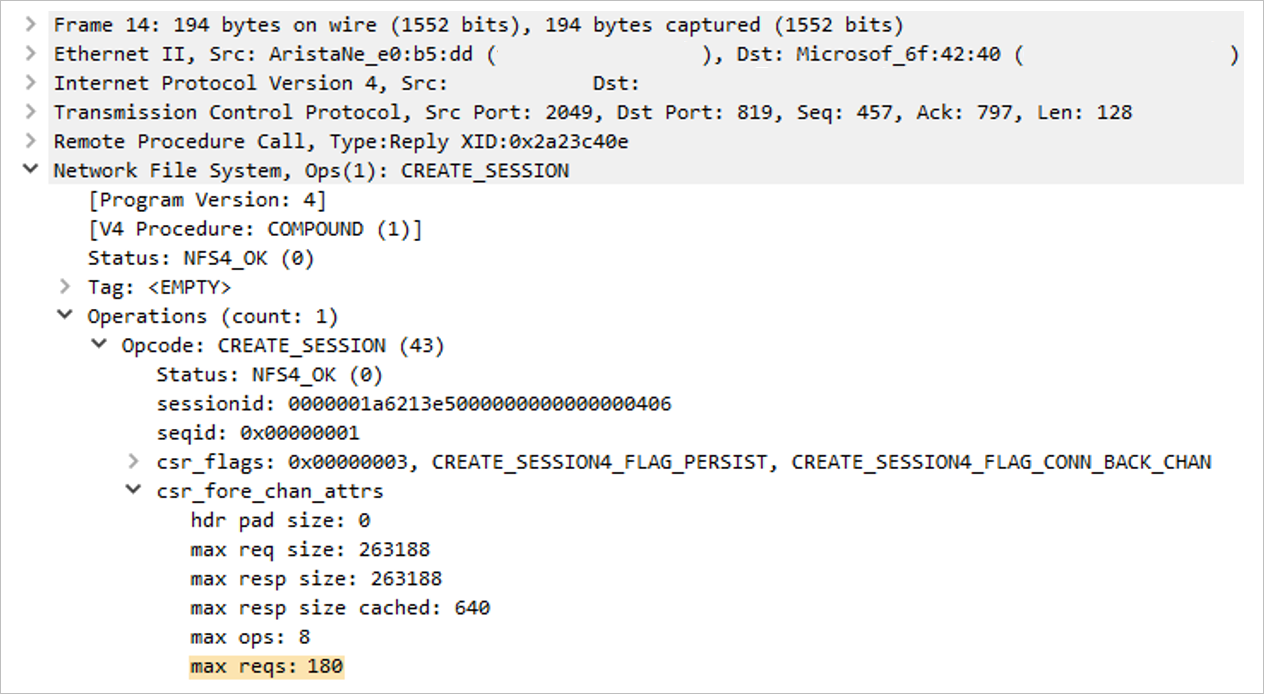

Das folgende Beispiel zeigt Paket 14 (maximale Anzahl der Serveranforderungen):
