Anpassen der visuellen Elemente des Azure Data Explorer-Dashboards

Azure Data Explorer Dashboards sind eine Sammlung von Kacheln mit einer visuellen Darstellung, die von einer zugrunde liegenden KQL-Abfrage (Kusto-Abfragesprache) unterstützt wird. In diesem Artikel wird erläutert, wie Sie die Visualisierungen und Abfragen einer Dashboard Kachel bearbeiten, und bietet eine Übersicht über die Anpassungseigenschaften, die für jeden Visualisierungstyp spezifisch sind.

Alle Visualisierungen, die im Kontext des Renderoperators erstellt werden, stehen in Dashboard Visualisierungen zusammen mit einigen Dashboard-spezifischen Visuals zur Verfügung.

Voraussetzungen

Anpassen visueller Elemente

So nehmen Sie Änderungen an Ihrem Dashboard vor:

  1. Wählen Sie im oberen Menü Anzeigen aus, und wechseln Sie zum Bearbeitungsmodus .

    Screenshot: Eintritt in den Bearbeitungsmodus in Dashboards in azure Data Explorer Web ui

  2. Wählen Sie auf der Kachel, die Sie anpassen möchten, das Symbol Bearbeiten aus. Bearbeiten Sie die zugrunde liegende Abfrage oder die Visualisierungseigenschaften.

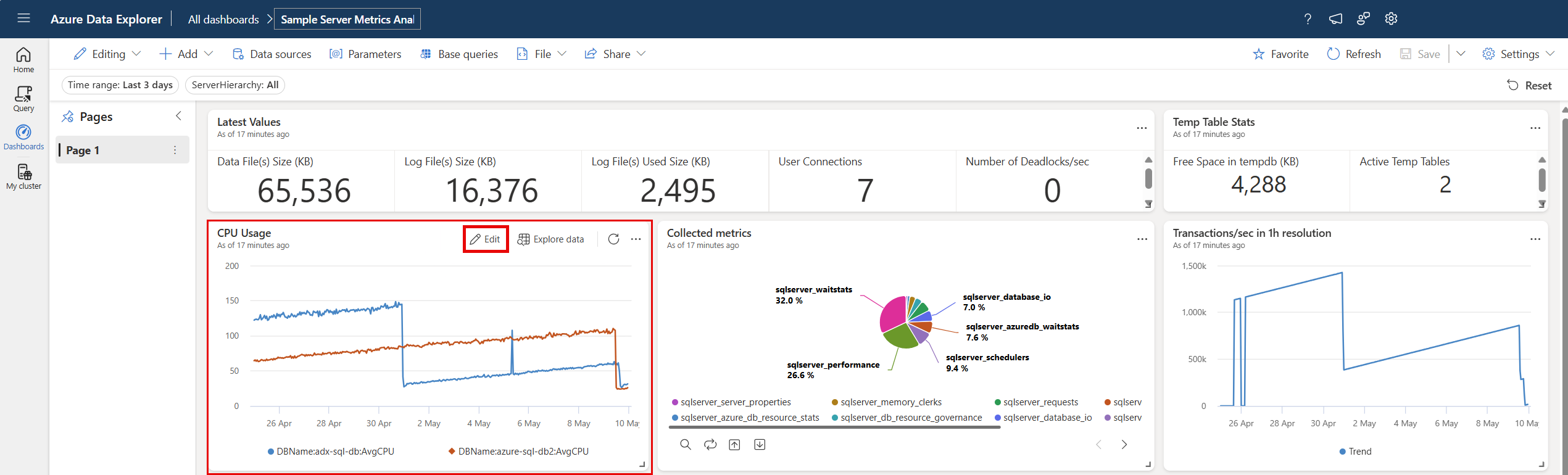

    Screenshot: Bearbeiten einer Kachel in Dashboards in azure Data Explorer Webbenutzeroberfläche

  3. Um Ihre Änderungen zu speichern und zum Dashboard zurückzukehren, wählen Sie Änderungen übernehmen aus.

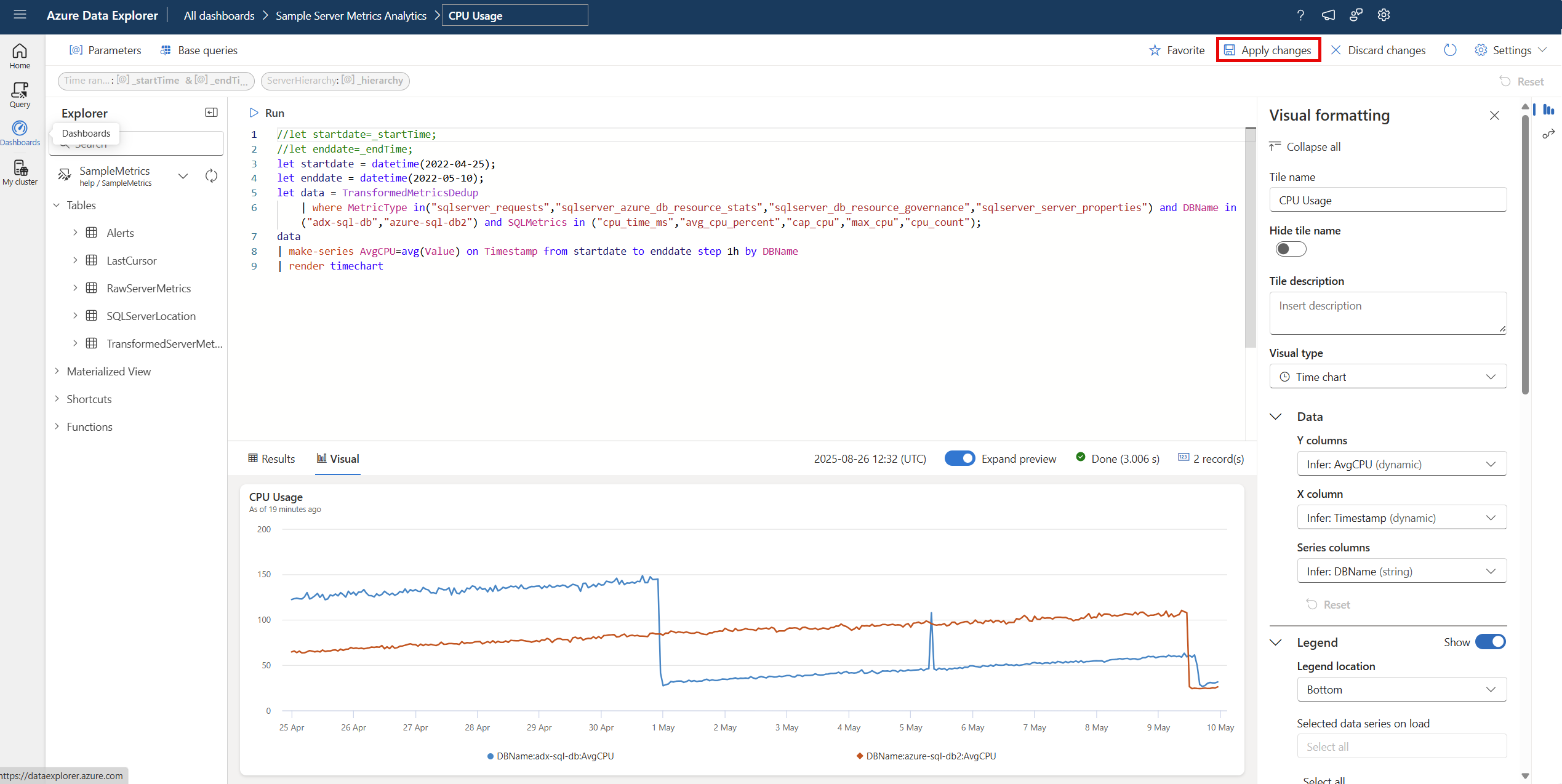

    Screenshot: Speichern der Änderungen an der Kachel

Festlegen von Anpassungseigenschaften

In der folgenden Tabelle werden die verfügbaren Anpassungseigenschaften beschrieben, alphabetisch nach Abschnitten kategorisiert, und es wird angegeben, welche Visuals die angegebene Eigenschaft unterstützen.

`Section` Eigenschaft BESCHREIBUNG Visualisierungstypen
Farben Farbpalette Bestimmt den Satz von Farben, die für das Wärmebild verwendet werden sollen. Wärmebild
Bedingte Formatierung Ausblenden oder Anzeigen Eine Umschaltoption zum Deaktivieren oder Aktivieren der bedingten Formatierung. Weitere Informationen finden Sie unter Anwenden von bedingter Formatierung. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Tabelle, Zeitdiagramm
Daten Y-Spalten Die Spalten, die Daten für die vertikale Achse bereitstellen. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Punktdiagramm, Zeitdiagramm
X-Spalte Die Spalte, die Daten für die horizontale Achse bereitstellt. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Punktdiagramm, Zeitdiagramm
Reihenspalten Die Spalten, die zum Kategorisieren von Daten in verschiedene Datenreihen verwendet werden. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Punktdiagramm, Zeitdiagramm
Kategoriespalte Die Spalte, die die Datenkategorien bestimmt. Trichterdiagramm, Wärmebild, Kreisdiagramm
Bezeichnungsspalte Weist jedem Slot Bezeichnungen mithilfe der angegebenen Spalte zu. Multi Stat
Wertspalte Die Spalte, die Daten für die Visualisierung bereitstellt. Trichterdiagramm, Multistat
Wert Die numerische Spalte, die als primäre Variable für das Wärmebild dient. Wärmebild
Numerische Spalte Die Spalte, die den numerischen Wert für die Datenkategorie bereitstellt. Kreisdiagramm
Definieren des Standorts nach Bestimmt die Zum Definieren des Standorts verwendete Methode: Ableiten, Breiten- und Längengrad oder Geopunkt. Zuordnung
Anzeigeoptionen Sortieren nach So ordnen Sie die Ergebnisse im Diagramm an: Name, Größe oder Keine. Kreisdiagramm
Top N Option, nur Abschnitte für die obersten n Werte im Diagramm anzuzeigen. Kreisdiagramm
Allgemein Bildschirmausrichtung Bestimmt die Ausrichtung der Anzeige: Horizontal oder Vertikal. Multi Stat
Textgröße Bestimmt die Größe des Texts: Empfohlen, Klein oder Groß. Multi Stat, Stat
Visuelles Format Bestimmt das Format für das Diagramm. Bei Flächen-, Balken- und Säulendiagrammen kann das Format standard, gestapelt oder zu 100 % gestapelt sein. Bei Kreisdiagrammen kann das Format Kreis oder Ring sein. Flächendiagramm, Balkendiagramm, Säulendiagramm, Kreisdiagramm
Layout Slotkonfiguration Passt das Rasterlayout mit Optionen an, die von 1 Spalte bis 1 Zeile (1 Slot) bis zu 5 Spalten mal 5 Zeilen (25 Slots) reichen. Multi Stat
Legende Ausblenden oder Anzeigen Blendet eine Legende aus, die Datenreihen im Diagramm erklärt, oder zeigt sie an. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm
Größe Ausblenden oder Anzeigen Schaltet die Größenanpassung für die Kartenpunkte ein oder aus. Zuordnung
Spalte "Größe" Die Spalte, die verwendet wird, um die Größe des Kartenpunkts zu bestimmen. Zuordnung
URLs Link auf Spalte anwenden Wenn diese Option aktiviert ist, wird durch Auswählen eines Werts in dieser Spalte die in der URL-Spalte angegebene URL angezeigt. Tabelle
URL-Spalte Die Spalte, die URL-Werte enthält. Tabelle
X-Achse Label Legt eine benutzerdefinierte Bezeichnung für die horizontale Achse fest. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm
Vertikaler Linienwert Gibt einen Wert auf der horizontalen Achse für vertikale Referenzlinien an. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm
X-Achsenskalierung Passt die Skalierung der horizontalen Achse an linear oder logarithmisch an. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Multistat, Punktdiagramm, Tabelle, Zeitdiagramm
y-Achse Label Legt eine benutzerdefinierte Bezeichnung für die vertikale Achse fest. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm
Höchstwert Definiert den maximalen Wert auf der vertikalen Achse. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm
Mindestwert Definiert den Mindestwert auf der vertikalen Achse. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm
Referenzlinien Markiert einen Wert im Diagramm als Referenzlinie zur visuellen Anleitung. Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm

Einbetten von Bildern

Sie können Bilder mithilfe von Markdowntext in Ihre Dashboard Kacheln einbetten.

Weitere Informationen zu GitHub Flavored Markdown finden Sie unter GitHub Flavored Markdown Spezifikation.

  1. Öffnen Sie ein Dashboard.

  2. Wählen Sie im oberen Menü +Text hinzufügen> aus, um eine Textkachel zu öffnen.

    Screenshot: Dashboard Menüband mit dem Dropdownmenü der Schaltfläche

  3. Fügen Sie im Abfragebereich die URL eines Bilds ein, das sich in einem Imagehostingdienst befindet, und verwenden Sie die folgende Syntax:

    ![](URL)

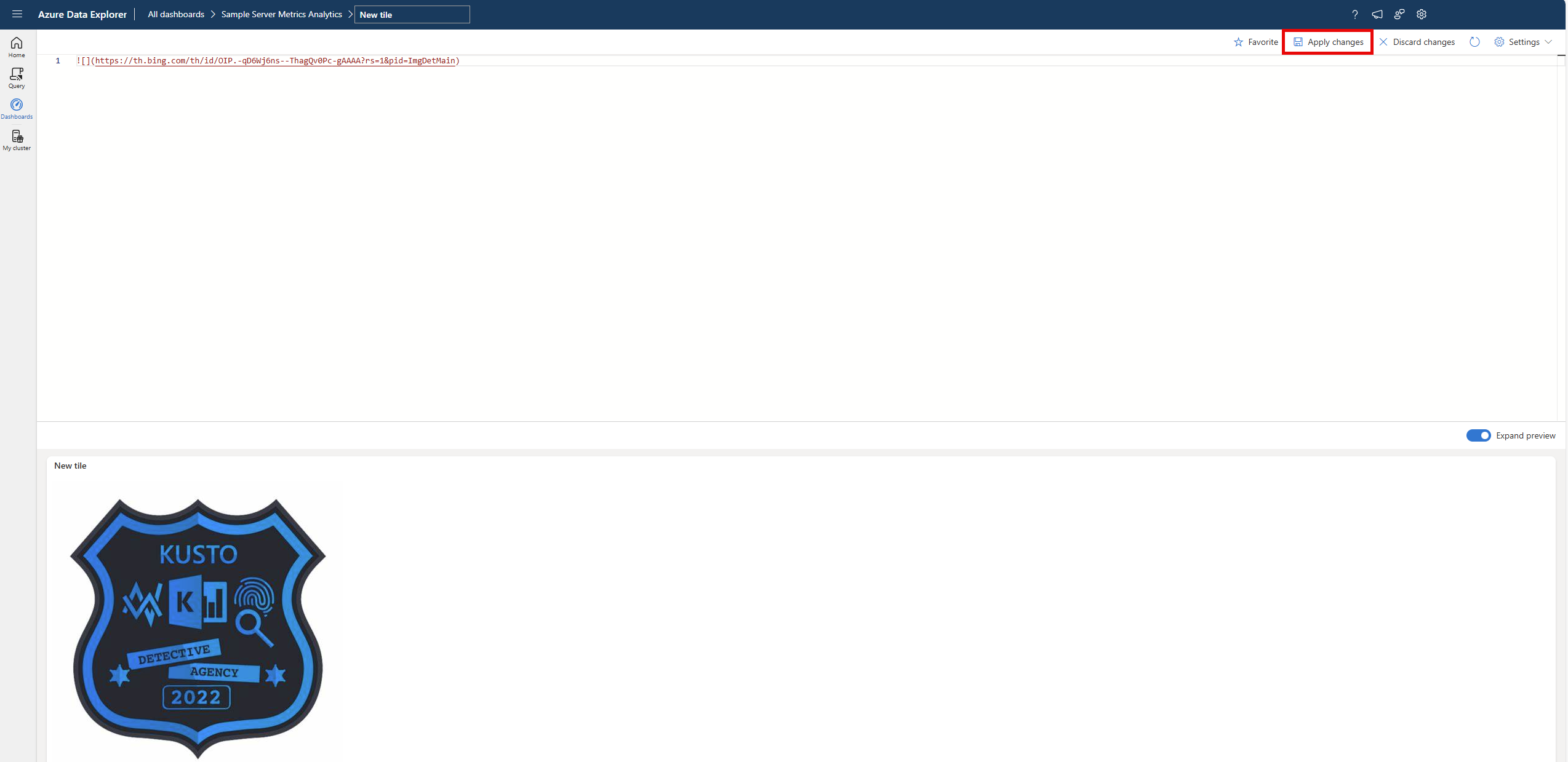

    Das Bild wird in der Vorschau der Kachel gerendert.

    Screenshot: Dashboard Abfragebereichs mit Bildsyntax im Markdowntext

  4. Wählen Sie im oberen Menü Die Option Änderungen anwenden aus, um die Kachel zu speichern.

Weitere Informationen zur Bildsyntax in GitHub Flavored Markdown finden Sie unter Images.
