Tutorial: Lastenausgleich von Konfigurationen mit mehreren IP-Adressen über das Azure-Portal

Um mehrere Websites zu hosten, können Sie eine andere Netzwerkschnittstelle verwenden, die einem virtuellen Computer zugeordnet ist. Azure Load Balancer unterstützt die Bereitstellung des Lastenausgleichs, um die Hochverfügbarkeit der Websites zu unterstützen.

In diesem Tutorial lernen Sie Folgendes:

  • Erstellen und Konfigurieren eines virtuellen Netzwerks, eines Subnetzes und eines NAT-Gateways.
  • Erstellen zweier Windows Server-VMs
  • Erstellen einer sekundären NIC und von Netzwerkkonfigurationen für jeden virtuellen Computer
  • Erstellen zweier IIS-Websites (Internetinformationsserver) auf jedem der virtuellen Computer
  • Binden der Websites an die Netzwerkkonfigurationen
  • Erstellen und Konfigurieren eines Azure Load Balancers
  • Testen des Lastenausgleichs

Voraussetzungen

Erstellen eines virtuellen Netzwerks und eines Bastion-Hosts

In diesem Abschnitt erstellen Sie ein virtuelles Netzwerk mit einem Ressourcensubnetz, einem Azure Bastion-Subnetz und einem Azure Bastionhost.

Wichtig

Die Stundenpreise gelten ab dem Zeitpunkt der Bereitstellung von Bastion, unabhängig von der Nutzung ausgehender Daten. Weitere Informationen dazu finden Sie unter Preise und SKUs. Wenn Sie Bastion als Teil eines Tutorials oder Tests einsetzen, empfehlen wir Ihnen, diese Ressource zu löschen, nachdem Sie diese benutzt haben.

  1. Suchen Sie im Portal nach der Option Virtuelle Netzwerke und wählen Sie sie aus.

  2. Wählen Sie auf der Seite Virtuelle Netzwerke die Option + Erstellen aus.

  3. Geben Sie unter Virtuelles Netzwerk erstellen auf der Registerkarte Grundlagen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Projektdetails
    Subscription Wählen Sie Ihr Abonnement aus.
    Resource group Wählen Sie Neu erstellen.
    Geben Sie load-balancer-rg in „Name“ ein.
    Wählen Sie OK aus.
    Instanzendetails
    Name Geben Sie lb-vnetein.
    Region Wählen Sie USA, Osten aus.

    Screenshot der Registerkarte „Grundlagen“ auf der Seite „Virtuelles Netzwerk erstellen“ im Azure-Portal

  4. Wählen Sie die Registerkarte Sicherheit oder die Schaltfläche Weiter unten auf der Seite.

  5. Geben Sie unter Azure Bastion die folgenden Informationen ein oder wählen Sie diese aus:

    Einstellung Wert
    Azure Bastion
    Azure Bastion aktivieren Aktivieren Sie das Kontrollkästchen.
    Azure Bastion-Hostname Geben Sie lb-bastion ein.
    Öffentliche Azure Bastion-IP-Adresse Wählen Sie Neu erstellen.
    Geben Sie lb-bastion-ip unter Name ein.
    Wählen Sie OK aus.
  6. Wählen Sie die RegisterkarteIP-Adressen oder Weiter unten auf der Seite aus.

  7. Geben Sie unter Virtuelles Netzwerk erstellen folgende Informationen ein oder wählen Sie diese aus:

    Einstellung Wert
    Hinzufügen des IPv4-Adressraums
    IPv4-Adressraum Geben Sie 10.0.0.0/16 (65.356 Adressen) ein.
    Subnetze Wählen Sie die zu bearbeitende Standard-Subnetzverknüpfung aus.
    Subnetzvorlage Übernehmen Sie den Standardwert Default.
    Name Geben Sie das Back-End-Subnetzein.
    Startadresse Geben Sie 10.0.0.0 ein.
    Subnetzgröße Geben Sie /24(256 Adressen) ein.
    Security
    NAT Gateway Wählen Sie lb-nat-gateway aus.

    Screenshot des Umbenennens und Konfigurierens des Standardsubnetzes

  8. Wählen Sie Speichern.

  9. Wählen Sie am unteren Bildschirmrand Überprüfen + erstellen aus, und wenn die Validierung erfolgreich ist, wählen Sie Erstellen aus.

Wichtig

Die Stundenpreise gelten ab dem Zeitpunkt der Bereitstellung von Bastion, unabhängig von der Nutzung ausgehender Daten. Weitere Informationen dazu finden Sie unter Preise und SKUs. Wenn Sie Bastion im Rahmen eines Tutorials oder Tests bereitstellen, empfiehlt es sich, diese Ressource zu löschen, nachdem Sie diese benutzt haben.

Erstellen eines NAT Gateways

In diesem Abschnitt erstellen Sie für Ressourcen im virtuellen Netzwerk ein NAT-Gateway für ausgehenden Internetzugriff. Weitere Optionen für ausgehende Regeln finden Sie unter Netzwerkadressenübersetzung (SNAT) für ausgehende Verbindungen

  1. Melden Sie sich beim Azure-Portal an.

  2. Geben Sie am oberen Rand des Portals den Suchbegriff NAT-Gateway in das Suchfeld ein. Wählen Sie in den Suchergebnissen NAT-Gateways aus.

  3. Wählen Sie + Erstellen aus.

  4. Geben Sie unter Gateway für die Netzwerkadressübersetzung (NAT) erstellen auf der Registerkarte Grundlagen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Projektdetails
    Subscription Wählen Sie Ihr Abonnement aus.
    Resource group Wählen Sie Neu erstellen.
    Geben Sie load-balancer-rg in „Name“ ein.
    Wählen Sie OK aus.
    Instanzendetails
    Name des NAT-Gateways Geben Sie lb-nat-gatewayein.
    Region Wählen Sie USA, Osten aus.
    Verfügbarkeitszone Wählen Sie Keine.
    Leerlaufzeitüberschreitung (Minuten) Geben Sie 15 ein.

    Screenshot des Fensters „NAT Gateway erstellen“ im Azure-Portal

  5. Wählen Sie die Registerkarte Ausgehende IP-Adresse oder unten auf der Seite die Schaltfläche Weiter: Ausgehende IP-Adresse aus.

  6. Wählen Sie unter Öffentliche IP-Adresse die Option Erstellen einer neuen öffentlichen IP-Adresse aus.

  7. Geben Sie nat-gw-public-ip in Name in Öffentliche IP-Adresse hinzufügen ein.

  8. Wählen Sie OK aus.

  9. Wählen Sie unten auf der Seite die blaue Schaltfläche Überprüfen + erstellen aus, oder wählen Sie die Registerkarte Überprüfen + erstellen aus.

  10. Klicken Sie auf Erstellen.

Erstellen von virtuellen Computern

In diesem Abschnitt erstellen Sie zwei VMs zum Hosten der IIS-Websites.

  1. Geben Sie im Suchfeld oben im Portal den Suchbegriff Virtueller Computer ein. Wählen Sie in den Suchergebnissen Virtuelle Computer aus.

  2. Wählen Sie unter Virtuelle Computer die Option + Erstellen und dann Virtueller Azure-Computer aus.

  3. Geben Sie unter VM erstellen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Projektdetails
    Subscription Wählen Sie Ihr Azure-Abonnement aus.
    Ressourcengruppe Wählen Sie load-balancer-rg aus
    Instanzendetails
    Name des virtuellen Computers Geben Sie myVM1 ein.
    Region Wählen Sie USA, Osten aus.
    Verfügbarkeitsoptionen Wählen Sie Verfügbarkeitszonen aus.
    Verfügbarkeitszone Wählen Sie 1 aus.
    Sicherheitstyp Übernehmen Sie den Standardwert Standard.
    Image Wählen Sie Windows Server 2022 Datacenter – Gen2 aus
    Size Wählen Sie eine VM-Größe aus, oder übernehmen Sie die Standardeinstellung.
    Administratorkonto
    Username Geben Sie einen Benutzernamen ein.
    Kennwort Geben Sie ein Kennwort ein.
    Kennwort bestätigen Geben Sie das Kennwort erneut ein.
    Regeln für eingehende Ports
    Öffentliche Eingangsports Wählen Sie Keine aus.
  4. Wählen Sie die Registerkarte Netzwerk aus, oder wählen Sie Weiter: Datenträger und anschließend Weiter: Netzwerk aus.

  5. Wählen Sie auf der Registerkarte Netzwerk die folgenden Werte aus, oder geben Sie sie ein:

    Einstellung Wert
    Netzwerkschnittstelle
    Virtuelles Netzwerk Wählen Sie myVNet aus.
    Subnet Wählen Sie backend-subnet(10.1.0.0/24) aus.
    Öffentliche IP-Adresse Wählen Sie Keine aus.
    NIC-Netzwerksicherheitsgruppe Wählen Sie Erweitert aus.
    Konfigurieren von Netzwerksicherheitsgruppen Wählen Sie Neu erstellen.
    Geben Sie unter Netzwerksicherheitsgruppe erstellen als Name die Zeichenfolge myNSG ein.
    Wählen Sie unter Regeln für eingehenden Datenverkehr die Option + Eingangsregel hinzufügen aus.
    Wählen Sie unter Dienst die Option HTTP aus.
    Geben Sie unter Priorität den Wert 100 ein.
    Geben Sie für NamemyNSGRule ein.
    Klicken Sie auf Hinzufügen
    und dann auf OK.
  6. Klicken Sie auf Überprüfen + erstellen.

  7. Überprüfen Sie die Einstellungen, und wählen Sie dann die Option Erstellen.

  8. Führen Sie die Schritte 1 bis 7 aus, um einen weiteren virtuellen Computer mit den unten angegebenen Werten zu erstellen. Verwenden Sie für alle übrigen Einstellungen die Werte von myVM1:

    Einstellung VM 2
    Name myVM2
    Verfügbarkeitszone 2
    Netzwerksicherheitsgruppe Wählen Sie die vorhandene Netzwerksicherheitsgruppe (myNSG) aus.

Hinweis

Azure stellt eine ausgehende Standardzugriffs-IP für VMs bereit, denen keine öffentliche IP-Adresse zugewiesen ist oder die sich im Backendpool eines internen grundlegenden Azure-Lastenausgleichs befinden. Der Mechanismus für Standard-IP-Adressen für den ausgehenden Zugriff stellt eine ausgehende IP-Adresse bereit, die nicht konfigurierbar ist.

Die Standard-IP-Adresse für ausgehenden Zugriff ist deaktiviert, wenn eines der folgenden Ereignisse auftritt:

  • Dem virtuellen Computer wird eine öffentliche IP-Adresse zugewiesen.
  • Die VM wird im Backendpool eines Standardlastenausgleichs platziert (mit oder ohne Ausgangsregeln).
  • Dem Subnetz der VM wird eine Azure NAT Gateway-Ressource zugewiesen.

VMs, die Sie mithilfe von VM-Skalierungsgruppen im Orchestrierungsmodus „Flexibel“ erstellen, haben keinen ausgehenden Standardzugriff.

Weitere Informationen zu ausgehenden Verbindungen in Azure finden Sie unter Standardzugriff in ausgehender Richtung und Verwenden von SNAT (Source Network Address Translation) für ausgehende Verbindungen.

Erstellen sekundärer Netzwerkkonfigurationen

In diesem Abschnitt ändern Sie die private IP-Adresse der vorhandenen NIC jeder VM in Statisch. Als Nächstes fügen Sie jeder VM mit einerstatischen privaten IP-Adressenkonfiguration eine neue NIC-Ressource hinzu.

Weitere Informationen zum Konfigurieren der unverankerten IP in der Konfiguration des virtuellen Computers finden Sie unter Konfiguration der unverankerten IP im Gastbetriebssystem.

  1. Geben Sie im Suchfeld oben im Portal den Suchbegriff Virtueller Computer ein. Wählen Sie in den Suchergebnissen Virtuelle Computer aus.

  2. Wählen Sie myVM1 aus.

  3. Beenden Sie den virtuellen Computer, sofern dieser ausgeführt wird.

  4. Wählen Sie unter Einstellungen die Option Netzwerk aus.

  5. Wählen Sie unter Netzwerk den Namen der Netzwerkschnittstelle neben Netzwerkschnittstelle aus. Die Netzwerkschnittstelle beginnt mit dem Namen der VM und hat eine Zufallszahl zugewiesen. In diesem Beispiel myVM1266.

    Screenshot der Netzwerkkonfiguration von „myVM1“ im Azure-Portal.

  6. Wählen Sie auf der Seite „Netzwerkschnittstelle“ unter Einstellungen die Option IP-Konfigurationen aus.

  7. Wählen Sie unter IP-Konfigurationen die Option ipconfig1 aus.

    Screenshot der Netzwerkschnittstellenkonfiguration von „myVM1“.

  8. Wählen Sie unter Zuweisung in der ipconfig1-Konfiguration Statisch aus.

  9. Wählen Sie Speichern aus.

  10. Kehren Sie zur Seite Übersicht von myVM1 zurück.

  11. Wählen Sie unter Einstellungen die Option Netzwerk aus.

  12. Wählen Sie auf der Seite Netzwerk die Option Netzwerkschnittstelle anfügen aus.

    Screenshot von „Netzwerkschnittstelle anfügen“ von myVM1.

  13. Wählen Sie unter Netzwerkschnittstelle anfügen die Option Netzwerkschnittstelle erstellen und anfügen aus.

  14. Geben Sie unter Virtuelles Netzwerk erstellen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Projektdetails
    Resource group Wählen Sie load-balancer-rg aus.
    Netzwerkschnittstelle
    Name Geben Sie myVM1NIC2 ein.
    Subnet Wählen Sie backend-subnet (10.1.0.0/24) aus.
    NIC-Netzwerksicherheitsgruppe Wählen Sie Erweitertaus.
    Konfigurieren von Netzwerksicherheitsgruppen Wählen Sie myNSG aus.
    Zuweisung der privaten IP-Adresse Wählen Sie Statisch aus.
    Private IP-Adresse Geben Sie 10.1.0.6 ein.
  15. Klicken Sie auf Erstellen.

  16. Starten Sie den virtuellen Computer.

  17. Wiederholen Sie die Schritte 1 bis 16 für myVM2, und ersetzen Sie dabei die folgenden Informationen:

    Einstellung myVM2
    Name myVM2NIC2
    Private IP-Adresse 10.1.0.7

Konfigurieren virtueller Computer

Sie stellen über Azure Bastion eine Verbindung mit myVM1 und myVM2 her, und konfigurieren Sie das sekundäre Netzwerk in diesem Abschnitt. Sie fügen eine Route für das Gateway für die Konfiguration des sekundären Netzwerks hinzu. Anschließend installieren Sie IIS auf jeder VM und passen die Websites so an, dass der Hostname der VM angezeigt wird.

  1. Geben Sie im Suchfeld oben im Portal den Suchbegriff Virtueller Computer ein. Wählen Sie in den Suchergebnissen Virtuelle Computer aus.

  2. Wählen Sie myVM1 aus.

  3. Starten Sie myVM1.

  4. Wählen Sie unter Übersicht die Option Verbinden und dann Bastion aus.

  5. Geben Sie die Werte für Benutzername und Kennwort ein, die Sie beim Erstellen des virtuellen Computers verwendet haben.

  6. Wählen Sie Zulassen aus, damit Bastion die Zwischenablage verwenden kann.

  7. Navigieren Sie auf dem Serverdesktop zu Start > Windows-Verwaltungsprogramme > Windows PowerShell > Windows PowerShell.

  8. Führen Sie im Windows PowerShell-Fenster den Befehl route print aus, der für einen virtuellen Computer mit zwei angefügten Netzwerkschnittstellen eine Ausgabe ähnlich der folgenden zurückgibt:

    ===========================================================================
    Interface List
      4...60 45 bd 9c c7 00 ......Microsoft Hyper-V Network Adapter
     11...60 45 bd 8d 44 fa ......Microsoft Hyper-V Network Adapter #3
      1...........................Software Loopback Interface 1
    ===========================================================================

    IPv4 Route Table
    ===========================================================================
    Active Routes:
    Network Destination        Netmask          Gateway       Interface  Metric
              0.0.0.0          0.0.0.0         10.1.0.1         10.1.0.4     10
             10.1.0.0    255.255.255.0         On-link          10.1.0.4    266
             10.1.0.0    255.255.255.0         On-link          10.1.0.6    266
             10.1.0.4  255.255.255.255         On-link          10.1.0.4    266
             10.1.0.6  255.255.255.255         On-link          10.1.0.6    266
           10.1.0.255  255.255.255.255         On-link          10.1.0.4    266
           10.1.0.255  255.255.255.255         On-link          10.1.0.6    266
            127.0.0.0        255.0.0.0         On-link         127.0.0.1    331
            127.0.0.1  255.255.255.255         On-link         127.0.0.1    331
      127.255.255.255  255.255.255.255         On-link         127.0.0.1    331
        168.63.129.16  255.255.255.255         10.1.0.1         10.1.0.4     11
      169.254.169.254  255.255.255.255         10.1.0.1         10.1.0.4     11
            224.0.0.0        240.0.0.0         On-link         127.0.0.1    331
            224.0.0.0        240.0.0.0         On-link          10.1.0.4    266
            224.0.0.0        240.0.0.0         On-link          10.1.0.6    266
      255.255.255.255  255.255.255.255         On-link         127.0.0.1    331
      255.255.255.255  255.255.255.255         On-link          10.1.0.4    266
      255.255.255.255  255.255.255.255         On-link          10.1.0.6    266
    ===========================================================================
    Persistent Routes:
      None

    IPv6 Route Table
    ===========================================================================
    Active Routes:
     If Metric Network Destination      Gateway
      1    331 ::1/128                  On-link
      4    266 fe80::/64                On-link
     11    266 fe80::/64                On-link
     11    266 fe80::382:8783:5d2:f71e/128
                                        On-link
      4    266 fe80::1575:ced8:3e94:f23a/128
                                        On-link
      1    331 ff00::/8                 On-link
      4    266 ff00::/8                 On-link
     11    266 ff00::/8                 On-link
    ===========================================================================
    Persistent Routes:
      None


    In diesem Beispiel ist Microsoft Hyper-V Network Adapter #3 (Schnittstelle 13) die sekundäre Netzwerkschnittstelle, der kein Standardgateway zugeordnet ist.

  9. Führen Sie im PowerShell-Fenster den Befehl ipconfig /all aus, um zu prüfen, welche IP-Adresse der sekundären Netzwerkschnittstelle zugewiesen ist. In diesem Beispiel ist 10.1.0.6 der Schnittstelle 13 zugewiesen. Für die sekundäre Netzwerkschnittstelle wird keine Standardgateway-Adresse zurückgegeben.


       Connection-specific DNS Suffix  . : pbu0t5vjr3sevaritkncspakhd.ax.internal.cloudapp.net
       Description . . . . . . . . . . . : Microsoft Hyper-V Network Adapter #3
       Physical Address. . . . . . . . . : 60-45-BD-A1-75-FB
       DHCP Enabled. . . . . . . . . . . : Yes
       Autoconfiguration Enabled . . . . : Yes
       Link-local IPv6 Address . . . . . : fe80::dfb3:b93e:3516:c5b6%12(Preferred)
       IPv4 Address. . . . . . . . . . . : 10.1.0.6(Preferred)
       Subnet Mask . . . . . . . . . . . : 255.255.255.0
       Lease Obtained. . . . . . . . . . : Monday, December 12, 2022 7:42:31 PM
       Lease Expires . . . . . . . . . . : Friday, January 19, 2159 2:17:19 AM
       Default Gateway . . . . . . . . . :
       DHCP Server . . . . . . . . . . . : 168.63.129.16
       DHCPv6 IAID . . . . . . . . . . . : 207635901
       DHCPv6 Client DUID. . . . . . . . : 00-01-00-01-2B-28-C9-C0-60-45-BD-9B-ED-AE
       DNS Servers . . . . . . . . . . . : 168.63.129.16
       NetBIOS over Tcpip. . . . . . . . : Enabled

  10. Um den gesamten Datenverkehr für Adressen außerhalb des Subnetzes an das Gateway zu leiten, führen Sie den folgenden Befehl aus:

    route -p add 0.0.0.0 MASK 0.0.0.0 10.1.0.1 METRIC 5015 IF 13


    In diesem Beispiel ist 10.1.0.1 das Standardgateway für das zuvor von Ihnen erstellte virtuelle Netzwerk.

  11. Führen Sie die folgenden Befehle aus, oder kopieren Sie den Code, und fügen Sie ihn in das PowerShell-Fenster ein, um IIS und die Testwebsites zu installieren und zu konfigurieren:

    ## Install IIS and the management tools. ##
    Install-WindowsFeature -Name Web-Server -IncludeManagementTools

    ## Set the binding for the Default website to 10.1.0.4:80. ##
    $para1 = @{
        Name = 'Default Web Site'
        BindingInformation = '10.1.0.4:80:'
        Protocol = 'http'
    }
    New-IISSiteBinding @para1

    ## Remove the default site binding. ##
    $para2 = @{
        Name = 'Default Web Site'
        BindingInformation = '*:80:'
    }
    Remove-IISSiteBinding @para2

    ## Remove the default htm file. ##
    Remove-Item c:\inetpub\wwwroot\iisstart.htm

    ## Add a new htm file that displays the Contoso website. ##
    $para3 = @{
        Path = 'c:\inetpub\wwwroot\iisstart.htm'
        Value = $("Hello World from www.contoso.com" + "-" + $env:computername)
    }
    Add-Content @para3

    ## Create folder to host website. ##
    $para4 = @{
        Path = 'c:\inetpub\'
        Name = 'fabrikam'
        Type = 'directory'
    }
    New-Item @para4

     ## Create a new website and site binding for the second IP address 10.1.0.6. ##
    $para5 = @{
        Name = 'Fabrikam'
        PhysicalPath = 'c:\inetpub\fabrikam'
        BindingInformation = '10.1.0.6:80:'
    }
    New-IISSite @para5

    ## Add a new htm file that displays the Fabrikam website. ##
    $para6 = @{
        Path = 'C:\inetpub\fabrikam\iisstart.htm'
        Value = $("Hello World from www.fabrikam.com" + "-" + $env:computername)

    }
    Add-Content @para6

  12. Trennen Sie die Bastion-Verbindung mit myVM1.

  13. Wiederholen Sie die Schritte 1 bis 12 für myVM2. Verwenden Sie den folgenden PowerShell-Code für myVM2 für die IIS-Installation:

    ## Install IIS and the management tools. ##
    Install-WindowsFeature -Name Web-Server -IncludeManagementTools

    ## Set the binding for the Default website to 10.1.0.5:80. ##
    $para1 = @{
        Name = 'Default Web Site'
        BindingInformation = '10.1.0.5:80:'
        Protocol = 'http'
    }
    New-IISSiteBinding @para1

    ## Remove the default site binding. ##
    $para2 = @{
        Name = 'Default Web Site'
        BindingInformation = '*:80:'
    }
    Remove-IISSiteBinding @para2

    ## Remove the default htm file. ##
    Remove-Item C:\inetpub\wwwroot\iisstart.htm

    ## Add a new htm file that displays the Contoso website. ##
    $para3 = @{
        Path = 'c:\inetpub\wwwroot\iisstart.htm'
        Value = $("Hello World from www.contoso.com" + "-" + $env:computername)
    }
    Add-Content @para3

    ## Create folder to host website. ##
    $para4 = @{
        Path = 'c:\inetpub\'
        Name = 'fabrikam'
        Type = 'directory'
    }
    New-Item @para4

    ## Create a new website and site binding for the second IP address 10.1.0.7. ##
    $para5 = @{
        Name = 'Fabrikam'
        PhysicalPath = 'c:\inetpub\fabrikam'
        BindingInformation = '10.1.0.7:80:'
    }
    New-IISSite @para5

    ## Add a new htm file that displays the Fabrikam website. ##
    $para6 = @{
        Path = 'C:\inetpub\fabrikam\iisstart.htm'
        Value = $("Hello World from www.fabrikam.com" + "-" + $env:computername)
    }
    Add-Content @para6


Erstellen eines Load Balancers

In diesem Abschnitt erstellen Sie einen zonenredundanten Lastenausgleich für VMs.

Bei Zonenredundanz können eine oder mehrere Verfügbarkeitszonen ausfallen, aber der Datenpfad bleibt dennoch so lange verfügbar, wie eine Zone in der Region fehlerfrei bleibt.

Während der Erstellung des Lastenausgleichs konfigurieren Sie Folgendes:

  • Zwei Front-End-IP-Adressen, eine für jede Website.
  • Back-End-Pools
  • Lastenausgleichsregeln für eingehenden Datenverkehr
  1. Geben Sie am oberen Rand des Portals den Suchbegriff Lastenausgleich in das Suchfeld ein. Wählen Sie in den Suchergebnissen Lastenausgleichsmodule aus.

  2. Wählen Sie auf der Seite Load Balancer die Option Erstellen aus.

  3. Geben Sie auf der Seite Lastenausgleich erstellen auf der Registerkarte Grundlagen die folgenden Informationen ein, bzw. wählen Sie sie aus:

    Einstellung Wert
    Projektdetails
    Subscription Wählen Sie Ihr Abonnement aus.
    Resource group Wählen Sie load-balancer-rg aus.
    Instanzendetails
    Name Geben Sie myLoadBalancer ein.
    Region Wählen Sie USA, Osten aus.
    SKU Übernehmen Sie den Standardwert Standard.
    type Wählen Sie Öffentlich aus.
    Tarif Übernehmen Sie den Standardwert für Region.
  4. Wählen Sie Weiter: Front-End-IP-Konfiguration aus.

  5. Wählen Sie unter Front-End-IP-Konfiguration die Option + Front-End-IP-Konfiguration hinzufügen aus.

  6. Geben Sie unter Front-End-IP-Konfiguration hinzufügen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Name Geben Sie Frontend-contoso ein.
    IP-Version Wählen Sie IPv4 aus.
    IP-Typ Wählen Sie IP-Adresse aus.
    Öffentliche IP-Adresse Wählen Sie Neu erstellen.
    Geben Sie unter Name den Namen myPublicIP-contoso ein.
    Wählen Sie unter Verfügbarkeitszone die Option Zonenredundant aus.
    Übernehmen Sie unter Routingpräferenz die Standardeinstellung Microsoft-Netzwerk.
    Wählen Sie OK aus.

    Hinweis

    IPv6 wird derzeit nicht mit Routingpräferenz oder regionsübergreifendem Lastenausgleich (globale Ebene) unterstützt.

    Weitere Informationen zu IP-Präfixen finden Sie unter Präfix für öffentliche IP-Adressen.

    In Regionen mit Verfügbarkeitszonen haben Sie die Möglichkeit, „Keine Zone“ (Standardoption), eine bestimmte Zone oder die Option „Zonenredundant“ auszuwählen. Die Auswahl hängt von Ihren spezifischen Domänenfehleranforderungen ab. In Regionen ohne Verfügbarkeitszonen wird dieses Feld nicht angezeigt.
    Weitere Informationen zu Verfügbarkeitszonen finden Sie in der Übersicht über Verfügbarkeitszonen.

  7. Wählen Sie Hinzufügen.

  8. Wählen Sie + Front-End-IP-Konfiguration hinzufügen aus.

  9. Geben Sie unter Front-End-IP-Konfiguration hinzufügen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Name Geben Sie Frontend-fabrikam ein.
    IP-Version Wählen Sie IPv4 aus.
    IP-Typ Wählen Sie IP-Adresse aus.
    Öffentliche IP-Adresse Wählen Sie Neu erstellen.
    Geben Sie unter Name den Namen myPublicIP-fabrikam ein.
    Wählen Sie unter Verfügbarkeitszone die Option Zonenredundant aus.
    Übernehmen Sie unter Routingpräferenz die Standardeinstellung Microsoft-Netzwerk.
    Wählen Sie OK aus.
  10. Wählen Sie Hinzufügen.

  11. Wählen Sie Weiter: Back-End-Pools aus.

  12. Wählen Sie auf der Registerkarte Back-End-Pools die Option + Back-End-Pool hinzufügen aus.

  13. Geben Sie unter Back-End-Pool hinzufügen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Name Geben Sie myBackendPool-contoso ein.
    Virtuelles Netzwerk Wählen Sie myVNet aus.
    Konfiguration des Back-End-Pools Wählen Sie Netzwerkschnittstelle aus.
  14. Wählen Sie unter IP-Konfigurationen die Option + Hinzufügen aus.

  15. Wählen Sie myVM1 und myVM2 aus, die ipconfig1 (10.1.0.4) und ipconfig1 (10.1.0.5) entsprechen.

  16. Wählen Sie Hinzufügen.

  17. Wählen Sie Speichern aus.

  18. Wählen Sie + Back-End-Pool hinzufügen aus.

  19. Geben Sie unter Back-End-Pool hinzufügen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Name Geben Sie myBackendPool-fabrikam ein.
    Virtuelles Netzwerk Wählen Sie myVNet aus.
    Konfiguration des Back-End-Pools Wählen Sie Netzwerkschnittstelle aus.
  20. Wählen Sie unter IP-Konfigurationen die Option + Hinzufügen aus.

  21. Wählen Sie myVM1 und myVM2 aus, die ipconfig1 (10.1.0.6) und ipconfig1 (10.1.0.7) entsprechen.

  22. Wählen Sie Hinzufügen.

  23. Wählen Sie Speichern aus.

  24. Wählen Sie Weiter: Regeln für eingehenden Datenverkehr aus.

  25. Wählen Sie unter Lastenausgleichsregel auf der Registerkarte Regeln für eingehenden Datenverkehr die Option + Lastenausgleichsregel hinzufügen aus.

  26. Geben Sie unter Lastenausgleichsregel hinzufügen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Name Geben Sie myHTTPRule-contoso ein.
    IP-Version Wählen Sie IPv4 aus.
    Front-End-IP-Adresse Wählen Sie Frontend-contoso aus.
    Back-End-Pool Wählen Sie myBackendPool-contoso aus.
    Protocol Wählen Sie TCP aus.
    Port Geben Sie 80 ein.
    Back-End-Port Geben Sie 80 ein.
    Integritätstest Wählen Sie Neu erstellen.
    Geben Sie unter NamemyHealthProbe-contoso ein.
    Wählen Sie TCP für Protokoll aus.
    Übernehmen Sie die übrigen Standardeinstellungen, und klicken Sie auf OK.
    Sitzungspersistenz Wählen Sie Keine.
    Leerlaufzeitüberschreitung (Minuten) Geben Sie 15 ein, oder wählen Sie diesen Wert aus.
    TCP-Zurücksetzung Wählen Sie Aktiviert.
    Unverankerte IP Wählen Sie Deaktiviert aus.
    Übersetzung der Quellnetzwerkadresse (SNAT) für ausgehenden Datenverkehr Übernehmen Sie die Standardeinstellung (Empfohlen) Verwenden Sie Ausgangsregeln, um Back-End-Poolmitgliedern Zugriff auf das Internet zu gewähren.
  27. Wählen Sie Hinzufügen aus.

  28. Wählen Sie + Lastenausgleichsregel hinzufügen aus.

  29. Geben Sie unter Lastenausgleichsregel hinzufügen die folgenden Informationen ein, oder wählen Sie sie aus:

    Einstellung Wert
    Name Geben Sie myHTTPrule-fabrikam ein.
    IP-Version Wählen Sie IPv4 aus.
    Front-End-IP-Adresse Wählen Sie Frontend-fabrikam aus.
    Back-End-Pool Wählen Sie myBackendPool-fabrikam aus.
    Protocol Wählen Sie TCP aus.
    Port Geben Sie 80 ein.
    Back-End-Port Geben Sie 80 ein.
    Integritätstest Wählen Sie Neu erstellen.
    Geben Sie myHealthProbe-fabrikam unter Name ein.
    Wählen Sie TCP für Protokoll aus.
    Übernehmen Sie die übrigen Standardeinstellungen, und klicken Sie auf OK.
    Sitzungspersistenz Wählen Sie Keine.
    Leerlaufzeitüberschreitung (Minuten) Geben Sie 15 ein, oder wählen Sie diesen Wert aus.
    TCP-Zurücksetzung Wählen Sie Aktiviert.
    Unverankerte IP Wählen Sie Deaktiviert aus.
    Übersetzung der Quellnetzwerkadresse (SNAT) für ausgehenden Datenverkehr Übernehmen Sie die Standardeinstellung (Empfohlen) Verwenden Sie Ausgangsregeln, um Back-End-Poolmitgliedern Zugriff auf das Internet zu gewähren.
  30. Wählen Sie Hinzufügen aus.

  31. Klicken Sie unten auf der Seite auf die blaue Schaltfläche Überprüfen + erstellen.

  32. Klicken Sie auf Erstellen.

    Hinweis

    In diesem Beispiel haben Sie ein NAT-Gateway erstellt, um ausgehenden Internetzugriff zu ermöglichen. Die Registerkarte „Ausgangsregeln“ in der Konfiguration wird ausgelassen, da sie optional und für das NAT-Gateway nicht erforderlich ist. Weitere Informationen zum Azure NAT-Gateway finden Sie unter Was ist Azure Virtual Network NAT? Weitere Informationen zu ausgehenden Verbindungen in Azure finden Sie unter SNAT (Source Network Address Translation) für ausgehende Verbindungen.

Testen des Load Balancers

In diesem Abschnitt ermitteln Sie die öffentliche IP-Adresse für jede Website. Sie geben die IP-Adresse in einen Browser ein, um die zuvor erstellten Websites zu testen.

  1. Geben Sie am oberen Rand des Portals den Suchbegriff Öffentliche IP-Adresse in das Suchfeld ein. Wählen Sie in den Suchergebnissen Öffentliche IP-Adressen aus.

  2. Wählen Sie myPublicIP-contoso aus.

  3. Kopieren Sie die IP-Adresse auf die Seite „Übersicht“ von myPublicIP-contoso.

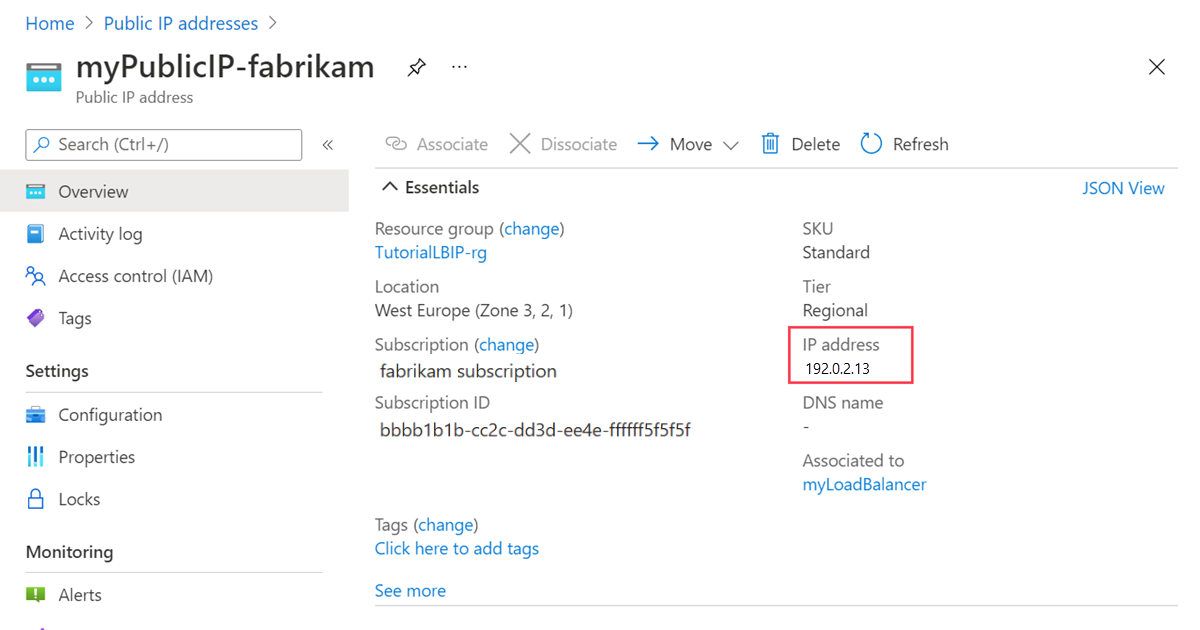

    Screenshot der öffentlichen IP-Adresse von „myPublicIP-fabrikam“.

  4. Öffnen Sie einen Webbrowser und fügen Sie die öffentliche IP-Adresse in die Adressleiste ein.

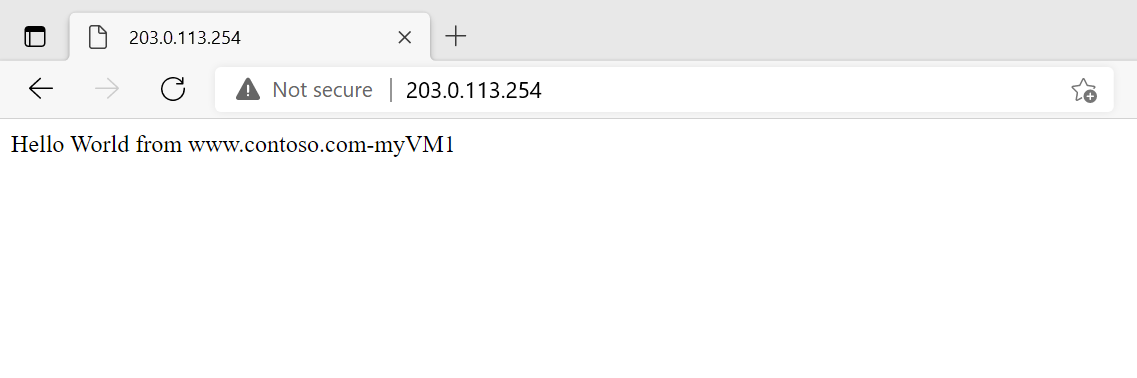

    Screenshot der Website von contoso im Webbrowser.

  5. Kehren Sie zu Öffentliche IP-Adressen zurück. Wählen Sie myPublicIP-fabrikam aus.

  6. Kopieren Sie die IP-Adresse auf die Seite „Übersicht“ von myPublicIP-fabrikam.

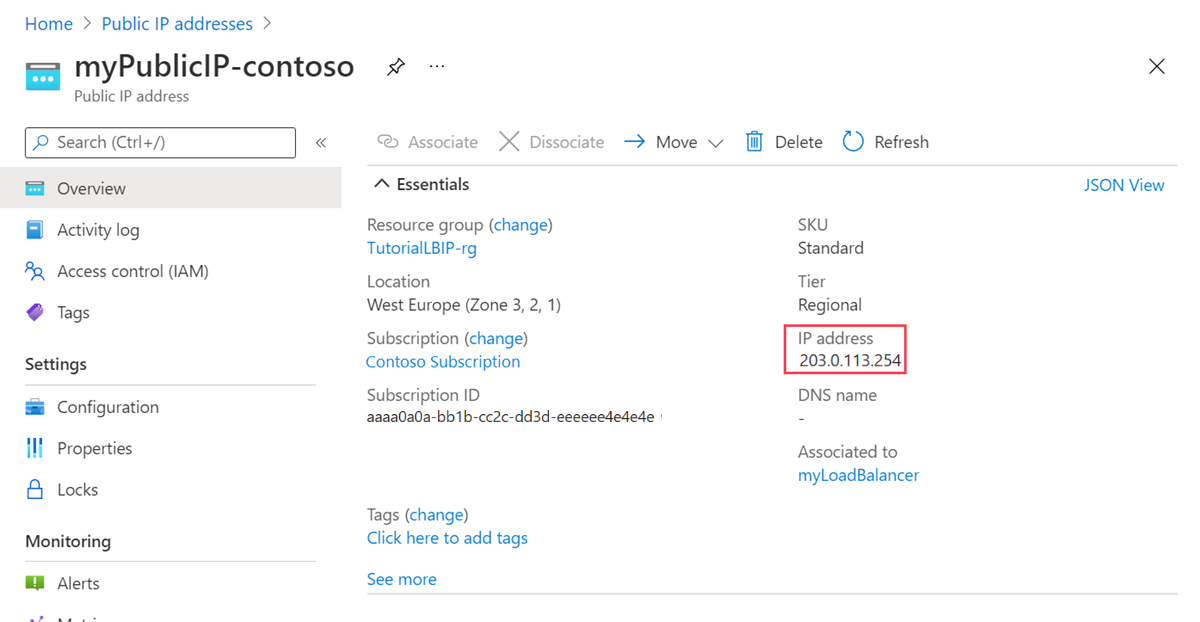

    Screenshot der öffentlichen IP-Adresse von „myPublicIP-contoso“.

  7. Öffnen Sie einen Webbrowser und fügen Sie die öffentliche IP-Adresse in die Adressleiste ein.

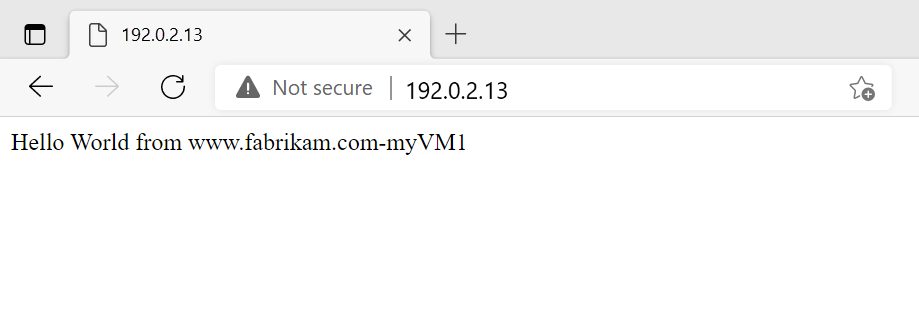

    Screenshot der Website von fabrikam im Webbrowser.

  8. Um den Lastenausgleich zu testen, aktualisieren Sie den Browser, oder fahren Sie einen der virtuellen Computer herunter.

Bereinigen von Ressourcen

Falls Sie diese Anwendung nicht weiterverwenden möchten, löschen Sie die VMs und den Lastenausgleich wie folgt:

  1. Geben Sie oben im Portal im Suchfeld Ressourcengruppe ein. Wählen Sie in den Suchergebnissen Ressourcengruppen aus.

  2. Wählen Sie in Ressourcengruppenload-balancer-rg aus.

  3. Wählen Sie die Option Ressourcengruppe löschen.

  4. Geben Sie load-balancer-rg in GEBEN SIE DEN RESSOURCENGRUPPENNAMEN EIN:. Wählen Sie Löschen.

Nächste Schritte

Fahren Sie mit dem nächsten Artikel fort, um sich über das Erstellen eines regionsübergreifenden Lastenausgleichs zu informieren:
