Eine NAT-Regel für eingehenden Datenverkehr wird verwendet, um Datenverkehr von einem LB-Front-End an eine oder mehrere Instanzen im Back-End-Pool weiterzuleiten. Diese Regeln stellen eine 1:1-Zuordnung zwischen der Front-End-IP-Adresse des Lastenausgleichs und den Back-End-Instanzen bereit. Derzeit gibt es zwei Versionen von NAT-Regeln für eingehenden Datenverkehr: Version 1 und Version 2.
Wichtig
Am 30. September 2027 werden eingehende NAT-Regeln v1 eingestellt. Wenn Sie derzeit eingehende NAT-Regeln v1 verwenden, müssen Sie vor dem Deaktivierungsdatum ein Upgrade auf eingehende NAT-Regeln v2 durchführen.
NAT-Regel Version 1
Version 1 ist der Legacyansatz zum Zuweisen eines Front-End-Ports von Azure Load Balancer zu jeder Back-End-Instanz. Regeln werden auf die Netzwerkschnittstellenkarte (Network Interface Card, NIC) der Back-End-Instanz angewendet. Bei Azure Virtual Machine Scale Sets-Instanzen (VMSS) werden NAT-Regeln für eingehenden Datenverkehr automatisch erstellt/gelöscht, wenn neue Instanzen hoch-/herunterskaliert werden. Verwenden Sie für VMSS-Instanzen die Eigenschaft Inbound NAT Pools
zum Verwalten von NAT-Regeln für eingehenden Datenverkehr, Version 1.
NAT-Regel Version 2
Version 2 der NAT-Regeln für eingehenden Datenverkehr bietet den gleichen Featuresatz wie Version 1 mit zusätzlichen Vorteilen.
- Vereinfachte Bereitstellungserfahrung und optimierte Updates.
- NAT-Regeln für eingehenden Datenverkehr zielen jetzt auf den Back-End-Pool des Lastenausgleichs ab und benötigen keinen Verweis mehr auf die NIC des virtuellen Computers. Zuvor in Version 1 mussten sowohl das Lastenausgleichsmodul als auch die NIC des virtuellen Computers aktualisiert werden, wenn die NAT-Regel für eingehenden Datenverkehr geändert wurde. Version 2 erfordert nur einen einzelnen Aufruf der Konfiguration des Lastenausgleichs, was zu optimierten Updates führt.
- Rufen Sie einfach die Portzuordnung zwischen den NAT-Regeln für eingehenden Datenverkehr und den Back-End-Instanzen ab.
- Beim Legacyangebot muss die Regel zum Abrufen der Portzuordnung zwischen einer NAT-Regel für eingehenden Datenverkehr und einer Instanz eines virtuellen Computers mit der NIC des virtuellen Computers korreliert werden. Version 2 fügt die Portzuordnung zwischen der Regel und der Back-End-Instanz direkt in die Konfiguration des Lastenausgleichs ein.
Wie kann ich feststellen, ob ich Version 1 der NAT-Regeln für eingehenden Datenverkehr verwende?

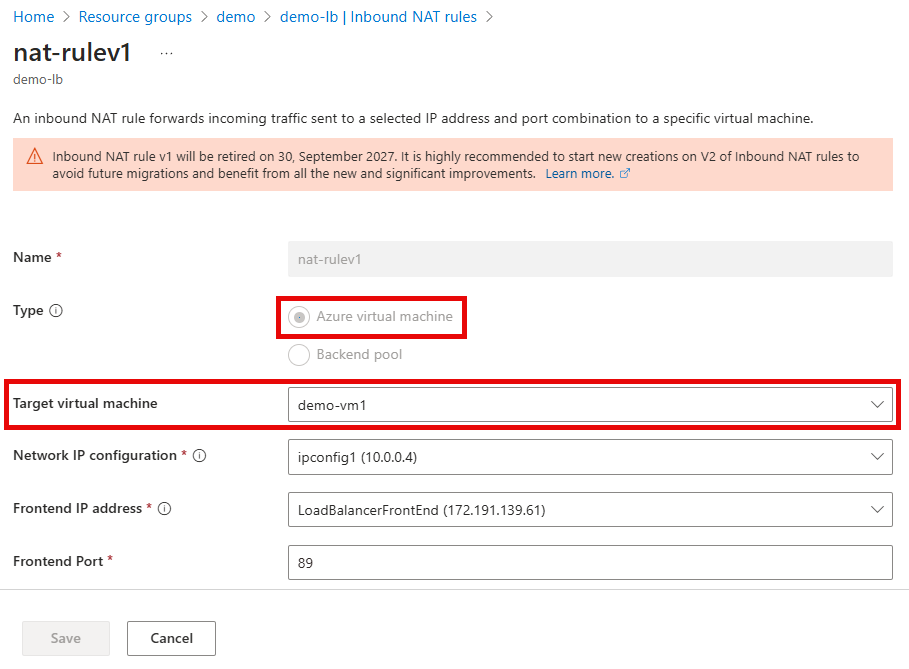

Die einfachste Möglichkeit festzustellen, ob Ihre Bereitstellungen Version 1 des Features verwenden, besteht darin, die Konfiguration des Lastenausgleichs zu prüfen. Nat-Regeln der Version 1 weisen einen Wert Typ von Azure Virtual Machine mit einem definierten Wert Virtuellen Zielcomputer auf.

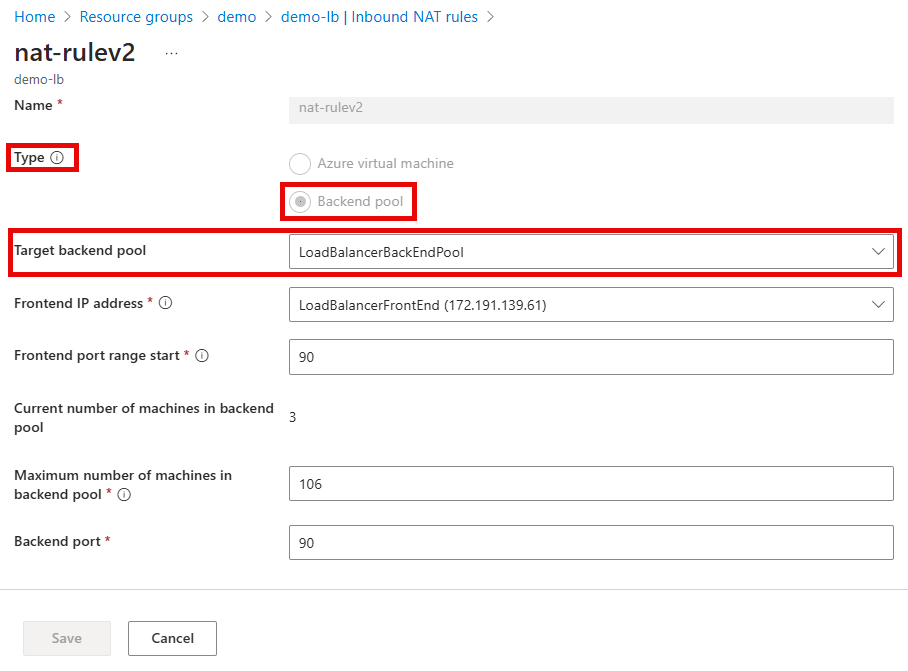

Für NAT-Regeln der Version 2 ist der Wert TypBack-End-Pool mit einem definierten Wert Ziel-Back-End-Pool.
Um programmgesteuert festzustellen, ob bei einer Bereitstellung Version 1 der Inbound-NAT-Regeln verwendet wird, überprüfen Sie die Konfiguration des Lastenausgleichs mit der Azure-Befehlszeilenschnittstelle oder PowerShell. Wenn die backendIPConfiguration
-Eigenschaft in der InboundNATRule
-Konfiguration aufgefüllt wird, ist die Bereitstellung Version 1 der NAT-Regeln für eingehenden Datenverkehr. Die Regeln von Version 2 weisen die backendAddressPool
-Eigenschaft anstelle der backendIPConfiguration
-Eigenschaft auf.
Wie kann ich von Version 1 zu Version 2 migrieren?
Vor der Migration ist es wichtig, die folgenden Informationen zu überprüfen:
- Die Migration zu Version 2 der NAT-Regeln für eingehenden Datenverkehr führt zu Ausfallzeiten beim aktiven Datenverkehr, der durch die NAT-Regeln fließt. Datenverkehr, der über Regeln zum Lastenausgleich oder Regeln für ausgehenden Datenverkehr fließt, sind während des Migrationsprozesses nicht betroffen.
- Planen Sie die maximale Anzahl von Instanzen in einem Back-End-Pool. Da Version 2 auf den Back-End-Pool des Lastenausgleichs ausgerichtet ist, muss eine ausreichende Anzahl von Ports für das Front-End der NAT-Regel zugewiesen werden.
- Jede Back-End-Instanz wird für den Port verfügbar gemacht, der in der neuen NAT-Regel konfiguriert ist.
- Es dürfen nicht mehrere NAT-Regeln vorhanden sein, wenn sie einen überlappenden Portbereich oder denselben Back-End-Port haben.
- NAT-Regeln und Lastenausgleichsregeln können nicht denselben Back-End-Port gemeinsam nutzen.
Manuelle Migration
Die folgenden drei Schritte müssen ausgeführt werden, um zu Version 2 der NAT-Regeln für eingehenden Datenverkehr zu migrieren.
- Löschen Sie Version 1 der NAT-Regeln für eingehenden Datenverkehr, um den Lastenausgleich zu konfigurieren.
- Entfernen Sie den Verweis auf die NAT-Regel auf dem virtuellen Computer oder der Konfiguration der VM-Skalierungsgruppe.
- Alle Instanzen der VM-Skalierungsgruppen müssen aktualisiert werden.
- Stellen Sie Version 2 der NAT-Regeln für eingehenden Datenverkehr bereit.
Virtueller Computer
Die folgenden Schritte werden verwendet, um von Version 1 zu Version 2 der NAT-Regeln für eingehenden Datenverkehr für einen virtuellen Computer zu migrieren.
az network lb inbound-nat-rule delete -g MyResourceGroup --lb-name MyLoadBalancer --name NATruleV1
az network nic ip-config inbound-nat-rule remove -g MyResourceGroup --nic-name MyNic -n MyIpConfig --inbound-nat-rule MyNatRule
az network lb inbound-nat-rule create -g MyResourceGroup --lb-name MyLoadBalancer -n MyNatRule --protocol Tcp --frontend-port-range-start 201 --frontend-port-range-end 500 --backend-port 22 --backend-address-pool MybackendPool
VM-Skalierungsgruppe
Die folgenden Schritte werden verwendet, um von Version 1 zu Version 2 der NAT-Regeln für eingehenden Datenverkehr für eine VM-Skalierungsgruppe zu migrieren. Es wird davon ausgegangen, dass der Upgrademodus der VM-Skalierungsgruppe auf "Manuell" festgelegt ist. Weitere Informationen finden Sie unter Orchestrierungsmodi für Virtual Machine Scale Sets-Instanzen in Azure.
az network lb inbound-nat-pool delete -g MyResourceGroup --lb-name MyLoadBalancer -n MyNatPool
az vmss update -g MyResourceGroup -n MyVMScaleSet --remove virtualMachineProfile.networkProfile.networkInterfaceConfigurations[0].ipConfigurations[0].loadBalancerInboundNatPools
az vmss update-instances --instance-ids '*' --resource-group MyResourceGroup --name MyVMScaleSet
az network lb inbound-nat-rule create -g MyResourceGroup --lb-name MyLoadBalancer -n MyNatRule --protocol Tcp --frontend-port-range-start 201 --frontend-port-range-end 500 --backend-port 22 --backend-address-pool MybackendPool
Migration mit Automatisierungsskript für VM-Skalierungsgruppe
Beim Migrationsprozess werden vorhandene Back-End-Pools wiederverwendet. Dabei wird die Mitgliedschaft mit den zu migrierenden NAT-Pools abgeglichen. Wenn kein übereinstimmender Back-End-Pool gefunden wird, wird das Skript beendet (ohne Änderungen vorzunehmen). Alternativ können Sie den Parameter -backendPoolReuseStrategy
verwenden, um entweder immer neue Back-End-Pools zu erstellen (NoReuse
) oder einen neuen Back-End-Pool zu erstellen, wenn kein übereinstimmender Pool vorhanden ist (OptionalFirstMatch
). Back-End-Pools und NAT-Regelzuordnungen können nach der Migration entsprechend Ihren Einstellungen aktualisiert werden.
Voraussetzungen
Stellen Sie vor Beginn des Migrationsprozesses sicher, dass die folgenden Voraussetzungen erfüllt sind:
- Die SKU des Lastenausgleichs muss Standard sein, um die NAT-Pools eines Lastenausgleichs zu NAT-Regeln zu migrieren. Um diesen Upgrade-Prozess zu automatisieren, lesen Sie die Schritte in Upgrade eines Basic Load Balancer auf Standard mit PowerShell.
- Die VM-Skalierungsgruppen, die dem Ziel-Load Balancer zugeordnet sind, müssen entweder eine Upgraderichtlinie „Manuell“ oder „Automatisch“ verwenden. Die parallele Upgraderichtlinie wird nicht unterstützt. Weitere Informationen finden Sie unter Upgraderichtlinien für VM-Skalierungsgruppen.
- Installieren Sie die neueste Version von PowerShell.
- Installieren Sie die Azure PowerShell-Module.
Installieren Sie das AzureLoadBalancerNATPoolMigration
-Modul
Installieren Sie das AzureLoadBalancerNATPoolMigration
-Modul aus dem PowerShell-Katalog mit dem folgenden Befehl:
# Install the AzureLoadBalancerNATPoolMigration module
Install-Module -Name AzureLoadBalancerNATPoolMigration -Scope CurrentUser -Repository PSGallery -Force
Aktualisieren von NAT-Pools auf NAT-Regeln
Aktualisieren Sie ihre NAT-Pools mit den folgenden Schritten mit dem installierten azureLoadBalancerNATPoolMigration
-Modul auf NAT-Regeln:
Stellen Sie mit
Connect-AzAccount
eine Verbindung mit Azure her.Sammeln Sie die Namen des Ziellastenausgleichs für das Upgrade der NAT-Regeln und deren Ressourcengruppennamen.
Führen Sie den Migrationsbefehl mit Ihren Ressourcennamen aus, indem Sie die Platzhalter
<loadBalancerResourceGroupName>
und<loadBalancerName>
ersetzen:# Run the migration command Start-AzNATPoolMigration -ResourceGroupName <loadBalancerResourceGroupName> -LoadBalancerName <loadBalancerName>
