ArcSegment Klasse

Definition

Namespace:

System.Windows.Media

Assembly:

PresentationCore.dll

Stellt einen elliptischen Bogen zwischen zwei Punkten dar.

public ref class ArcSegment sealed : System::Windows::Media::PathSegment

public sealed class ArcSegment : System.Windows.Media.PathSegment

type ArcSegment = class
    inherit PathSegment

Public NotInheritable Class ArcSegment
Inherits PathSegment

Vererbung

Object

DispatcherObject

DependencyObject

Freezable

Animatable

PathSegment

ArcSegment

Hinweise

Verwenden Sie ein PathFigure -Objekt, um Objekte und andere Segmente zu speichern ArcSegment .

Ein elliptischer Bogen wird durch seine Start- und Endpunkte, x- und y-Radius, x-Achse Drehungsfaktor, einen Wert definiert, der angibt, ob der Bogen größer als 180 Grad sein soll, und ein Wert, der die Richtung beschreibt, in der der Bogen gezeichnet wird. Die ArcSegment -Klasse enthält keine -Eigenschaft für den Ausgangspunkt des Bogens, sie definiert nur den Zielpunkt des Bogens, den sie darstellt. Der Anfangspunkt des Bogens ist der aktuelle Punkt des , dem PathFigure hinzugefügt ArcSegment wird.

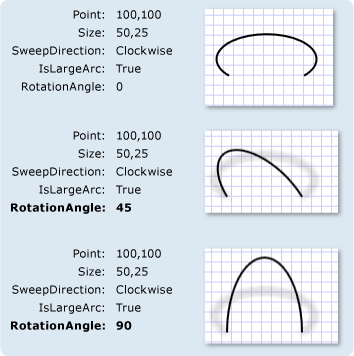

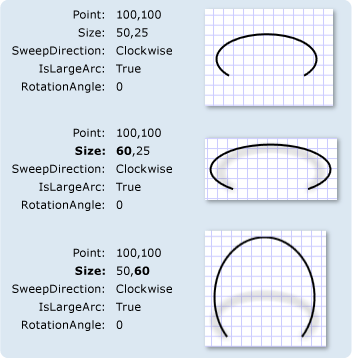

Die folgenden Abbildungen veranschaulichen die verschiedenen Endpunkt-, Sizeund RotationAngle -Einstellungen.

IsLargeArc und SweepDirection

Für die meisten Bögen mit einer bestimmten Position, Größe und Drehung können vier verschiedene Bögen gezeichnet werden. die IsLargeArc Eigenschaften und SweepDirection geben an, welcher Bogen verwendet werden soll.

Von den vier Kandidatenbogenfegen stellen zwei große Bögen mit Sweeps von 180 Grad oder höher dar, und zwei stellen kleinere Bögen mit Sweeps von 180 Grad oder weniger dar. Wenn IsLargeArc ist true, wird einer der beiden größeren Bogenfeger ausgewählt, andernfalls, wenn falseist, wird einer der kleineren Bogenfeger ausgewählt. Die verbleibenden beiden Bogenkandidaten werden jeweils in eine andere Richtung gezeichnet: Counterclockwise oder Clockwise. Die SweepDirection -Eigenschaft gibt an, welche verwendet werden soll.

Die folgenden Abbildungen zeigen unterschiedliche IsLargeArc Einstellungen und SweepDirection .

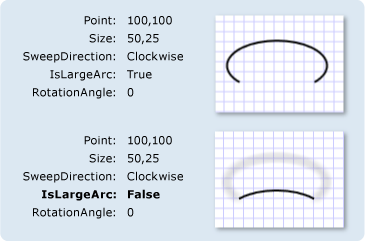

ArcSegment-Objekte mit unterschiedlichen IsLargeArc-Einstellungen

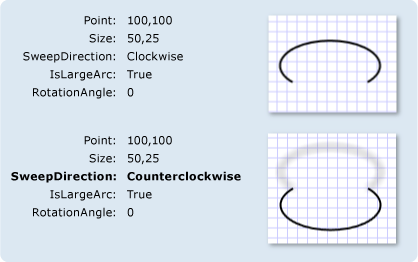

ArcSegment-Objekte mit unterschiedlichen SweepDirection-Einstellungen

Features von Freezable

Ein ArcSegment ist ein Objekttyp Freezable . Informationen zu Freezable Features wie dem Einfrieren und Klonen finden Sie in der Übersicht über Freezable-Objekte.

Konstruktoren

ArcSegment()	Initialisiert eine neue Instanz der ArcSegment-Klasse.
ArcSegment(Point, Size, Double, Boolean, SweepDirection, Boolean)	Initialisiert eine neue Instanz der ArcSegment-Klasse.

Felder

IsLargeArcProperty	Bezeichnet die IsLargeArc-Abhängigkeitseigenschaft.
PointProperty	Bezeichnet die Point-Abhängigkeitseigenschaft.
RotationAngleProperty	Bezeichnet die RotationAngle-Abhängigkeitseigenschaft.
SizeProperty	Bezeichnet die Size-Abhängigkeitseigenschaft.
SweepDirectionProperty	Bezeichnet die SweepDirection-Abhängigkeitseigenschaft.

Eigenschaften

CanFreeze	Ruft einen Wert ab, der anzeigt, ob das Objekt als nicht änderbar festgelegt werden kann. (Geerbt von Freezable)
DependencyObjectType	Ruft den ab, der DependencyObjectType den CLR-Typ dieses instance umschließt. (Geerbt von DependencyObject)
Dispatcher	Ruft den Dispatcher ab, der diesem DispatcherObject zugeordnet ist. (Geerbt von DispatcherObject)
HasAnimatedProperties	Ruft einen Wert ab, der angibt, ob einer der Abhängigkeitseigenschaften dieses Objekts ein oder mehrere AnimationClock-Objekte zugeordnet sind. (Geerbt von Animatable)
IsFrozen	Ruft einen Wert ab, der angibt, ob das Objekt derzeit geändert werden kann. (Geerbt von Freezable)
IsLargeArc	Ruft einen Wert ab, der angibt, ob das Kreissegment größer als 180 Grad sein soll, oder legt ihn fest.
IsSealed	Ruft einen Wert ab, der angibt, ob diese Instanz derzeit versiegelt (schreibgeschützt) ist. (Geerbt von DependencyObject)
IsSmoothJoin	Ruft einen Wert ab, der angibt, ob die Verbindung zwischen diesem PathSegment und dem vorherigen PathSegment als Ecke gezeichnet wird, wenn mit einem Pen Striche gezeichnet werden, oder legt diesen fest. (Geerbt von PathSegment)
IsStroked	Ruft einen Wert ab, der angibt, ob das Segment mit Strichen gezeichnet wird, oder legt diesen fest. (Geerbt von PathSegment)
Point	Ruft den Endpunkt des elliptischen Bogens ab oder legt diesen fest.
RotationAngle	Ruft den Wert (in Grad) ab oder legt ihn fest, um den die Ellipse um die X-Achse gedreht wird.
Size	Ruft den X- und Y-Radius des Bogens als Size-Struktur ab oder legt diese fest.
SweepDirection	Ruft einen Wert ab bzw. legt einen Wert fest, der angibt, ob der Bogen in Clockwise-Richtung oder Counterclockwise-Richtung gezeichnet wird.

Methoden

ApplyAnimationClock(DependencyProperty, AnimationClock)	Wendet einen AnimationClock auf die angegebene DependencyProperty an. Wenn die Eigenschaft bereits animiert wird, wird das SnapshotAndReplace-Übergabeverhalten verwendet. (Geerbt von Animatable)
ApplyAnimationClock(DependencyProperty, AnimationClock, HandoffBehavior)	Wendet einen AnimationClock auf die angegebene DependencyProperty an. Wenn die Eigenschaft bereits animiert wird, wird das angegebene HandoffBehavior verwendet. (Geerbt von Animatable)
BeginAnimation(DependencyProperty, AnimationTimeline)	Wendet eine Animation auf die angegebene DependencyProperty an. Die Animation wird gestartet, wenn der nächste Frame gerendert wird. Wenn die angegebene Eigenschaft bereits animiert wird, wird das SnapshotAndReplace-Übergabeverhalten verwendet. (Geerbt von Animatable)
BeginAnimation(DependencyProperty, AnimationTimeline, HandoffBehavior)	Wendet eine Animation auf die angegebene DependencyProperty an. Die Animation wird gestartet, wenn der nächste Frame gerendert wird. Wenn die angegebene Eigenschaft bereits animiert wird, wird das angegebene HandoffBehavior verwendet. (Geerbt von Animatable)
CheckAccess()	Bestimmt, ob der aufrufende Thread auf dieses DispatcherObject zugreifen kann. (Geerbt von DispatcherObject)
ClearValue(DependencyProperty)	Löscht den lokalen Wert einer Eigenschaft. Die Eigenschaft, deren Wert gelöscht werden soll, wird durch einen DependencyProperty-Bezeichner angegeben. (Geerbt von DependencyObject)
ClearValue(DependencyPropertyKey)	Löscht den lokalen Wert einer schreibgeschützten Eigenschaft. Die Eigenschaft, deren Wert gelöscht werden soll, wird durch einen DependencyPropertyKey angegeben. (Geerbt von DependencyObject)
Clone()	Erstellt einen änderbaren Klon dieser ArcSegment, indem tiefe Kopien der Werte dieses Objekts erzeugt werden. Beim Kopieren von Abhängigkeitseigenschaften kopiert diese Methode Ressourcenverweise und Datenbindungen (die aber möglicherweise nicht mehr aufgelöst werden können), jedoch keine Animationen oder ihre aktuellen Werte.
CloneCore(Freezable)	Definiert die Instanz als Klon (tiefe Kopie) des angegebenen Freezable-Elements, indem Basiseigenschaftenwerte (nicht animiert) verwendet werden. (Geerbt von Freezable)
CloneCurrentValue()	Erstellt einen änderbaren Klon des ArcSegment-Objekts, indem tiefe Kopien der aktuellen Werte dieses Objekts erzeugt werden. Ressourcenverweise, Datenbindungen und Animationen werden nicht kopiert, ihre aktuellen Werte werden jedoch kopiert.
CloneCurrentValueCore(Freezable)	Macht die Instanz mithilfe aktueller Eigenschaftswerte zu einem Klon (tiefe Kopie) des angegebenen Freezable-Elements, der geändert werden kann. (Geerbt von Freezable)
CoerceValue(DependencyProperty)	Erzwingt den Wert der angegebenen Abhängigkeitseigenschaft. Dies erfolgt durch den Aufruf einer beliebigen CoerceValueCallback-Funktion, die in den Metadaten für die Abhängigkeitseigenschaft angegeben ist, während sie beim aufrufenden DependencyObject beendet wird. (Geerbt von DependencyObject)
CreateInstance()	Initialisiert eine neue Instanz der Freezable-Klasse. (Geerbt von Freezable)
CreateInstanceCore()	Erstellt beim Implementieren in einer abgeleiteten Klasse eine neue Instanz der abgeleiteten Freezable-Klasse. (Geerbt von Freezable)
Equals(Object)	Bestimmt, ob ein angegebenes DependencyObject dem aktuellen DependencyObject entspricht. (Geerbt von DependencyObject)
Freeze()	Definiert das aktuelle Objekt als nicht änderbar und legt seine IsFrozen-Eigenschaft auf true fest. (Geerbt von Freezable)
FreezeCore(Boolean)	Legt dieses Animatable-Objekt als nicht änderbar fest oder bestimmt, ob es als nicht änderbar festgelegt werden kann. (Geerbt von Animatable)
GetAnimationBaseValue(DependencyProperty)	Gibt den nicht animierten Wert der angegebenen DependencyProperty zurück. (Geerbt von Animatable)
GetAsFrozen()	Erstellt eine fixierte Kopie von Freezable mit Basiseigenschaftswerten (nicht animiert). Da die Kopie fixiert ist, werden alle fixierten Unterobjekte als Verweis kopiert. (Geerbt von Freezable)
GetAsFrozenCore(Freezable)	Definiert die Instanz als fixierten Klon des angegebenen Freezable-Elements, indem Basiseigenschaftenwerte (nicht animiert) verwendet werden. (Geerbt von Freezable)
GetCurrentValueAsFrozen()	Erstellt eine fixierte Kopie von Freezable mit aktuellen Eigenschaftswerten. Da die Kopie fixiert ist, werden alle fixierten Unterobjekte als Verweis kopiert. (Geerbt von Freezable)
GetCurrentValueAsFrozenCore(Freezable)	Macht diese aktuelle Instanz zu einem fixierten Klon des angegebenen Freezable-Objekts. Wenn das Objekt über animierte Abhängigkeitseigenschaften verfügt, werden die aktuellen animierten Werte kopiert. (Geerbt von Freezable)
GetHashCode()	Ruft einen Hashcode für diese DependencyObject ab. (Geerbt von DependencyObject)
GetLocalValueEnumerator()	Erstellt einen spezialisierten Enumerator, mit dem bestimmt wird, welche Abhängigkeitseigenschaften dieses DependencyObject über lokal festgelegte Werte verfügen. (Geerbt von DependencyObject)
GetType()	Ruft den Type der aktuellen Instanz ab. (Geerbt von Object)
GetValue(DependencyProperty)	Gibt den aktuellen effektiven Wert einer Abhängigkeitseigenschaft für diese Instanz eines DependencyObject zurück. (Geerbt von DependencyObject)
InvalidateProperty(DependencyProperty)	Wertet den effektiven Wert für die angegebene Abhängigkeitseigenschaft erneut aus. (Geerbt von DependencyObject)
MemberwiseClone()	Erstellt eine flache Kopie des aktuellen Object. (Geerbt von Object)
OnChanged()	Wird aufgerufen, wenn das aktuelle Freezable-Objekt geändert wird. (Geerbt von Freezable)
OnFreezablePropertyChanged(DependencyObject, DependencyObject)	Stellt sicher, dass entsprechende Kontextzeiger für einen gerade festgelegten DependencyObjectType-Datenmember eingerichtet werden. (Geerbt von Freezable)
OnFreezablePropertyChanged(DependencyObject, DependencyObject, DependencyProperty)	Dieses Member unterstützt die Windows Presentation Foundation -Infrastruktur (WPF) und ist nicht für die direkte Verwendung aus Ihrem Code vorgesehen. (Geerbt von Freezable)
OnPropertyChanged(DependencyPropertyChangedEventArgs)	Überschreibt die DependencyObject-Implementierung von OnPropertyChanged(DependencyPropertyChangedEventArgs), damit in Reaktion auf eine geänderte Abhängigkeitseigenschaft des Typs Freezable auch Changed-Handler aufgerufen werden. (Geerbt von Freezable)
ReadLocalValue(DependencyProperty)	Gibt den lokalen Wert einer Abhängigkeitseigenschaft zurück, wenn dieser vorhanden ist. (Geerbt von DependencyObject)
ReadPreamble()	Stellt sicher, dass über einen gültigen Thread auf Freezable zugegriffen wird. Vererber von Freezable müssen diese Methode am Anfang jeder API aufrufen, die Datenmember liest, bei denen es sich nicht um Abhängigkeitseigenschaften handelt. (Geerbt von Freezable)
SetCurrentValue(DependencyProperty, Object)	Legt den Wert einer Abhängigkeitseigenschaft fest, ohne deren Wertquelle zu ändern. (Geerbt von DependencyObject)
SetValue(DependencyProperty, Object)	Legt den lokalen Wert einer Abhängigkeitseigenschaft fest, die durch ihren Bezeichner angegeben ist. (Geerbt von DependencyObject)
SetValue(DependencyPropertyKey, Object)	Legt den lokalen Wert einer schreibgeschützten Abhängigkeitseigenschaft fest, die durch den DependencyPropertyKey-Bezeichner der Abhängigkeitseigenschaft angegeben ist. (Geerbt von DependencyObject)
ShouldSerializeProperty(DependencyProperty)	Gibt einen Wert zurück, der angibt, ob Serialisierungsprozesse den Wert der bereitgestellten Abhängigkeitseigenschaft serialisieren sollen. (Geerbt von DependencyObject)
ToString()	Gibt eine Zeichenfolge zurück, die das aktuelle Objekt darstellt. (Geerbt von Object)
VerifyAccess()	Erzwingt, dass der aufrufende Thread auf dieses DispatcherObject zugreifen kann. (Geerbt von DispatcherObject)
WritePostscript()	Löst das Changed-Ereignis für das Freezable-Objekt aus und ruft dessen OnChanged()-Methode auf. Klassen, die aus Freezable abgeleitet werden, sollten diese Methode am Ende jeder API aufrufen, die Klassenmember ändert, die nicht als Abhängigkeitseigenschaften gespeichert sind. (Geerbt von Freezable)
WritePreamble()	Stellt sicher, dass das Freezable nicht fixiert ist und dass über einen gültigen Threadkontext darauf zugegriffen wird. Vererber von Freezable sollten diese Methode am Anfang jeder API aufrufen, die Datenmember schreibt, bei denen es sich nicht um Abhängigkeitseigenschaften handelt. (Geerbt von Freezable)

Ereignisse

Changed

Tritt auf, wenn Freezable oder ein darin enthaltenes Objekt geändert wird. (Geerbt von Freezable)

Weitere Informationen

• PathFigure
