In diesem Lernprogrammschritt fügen Sie Ihrem Diagrammmodell Knotentypen hinzu. Knoten stellen Entitäten in Ihren Daten dar, z. B. Kunden, Produkte oder Bestellungen. Später verbinden Sie diese Knoten mit Kanten, um Beziehungen zwischen ihnen zu definieren.
Adventure Works-Knotenzuordnungen
Erstellen Sie im Adventure Works-Datenmodell einen Knotentyp für jede Entität. Die folgende Tabelle zeigt die Knotenzuordnungen. Verwenden Sie diese Informationen, um Ihrem Diagramm Knoten hinzuzufügen:
| Knotentypbezeichnung | Zuordnungstabelle | ID der Zuordnungsspalte |
|---|---|---|
| Customer | adventureworks_kunden | CustomerID_K |
| Mitarbeiter | AdventureWorks_Mitarbeiter | MitarbeiterID_K |
| Bestellung | adventureworks_orders | SalesOrderDetailID_K |
| Produktkategorie | adventureworks_productcategories | CategoryID_K |
| Produkt | adventureworks_products | ProductID_K |
| Produktunterkategorie | adventureworks_productsubcategories | SubcategoryID_K |
| VendorProduct | adventureworks_vendorproduct | ProductID_FK |
| Hersteller | adventureworks_vendors | VendorID_K |
Hinzufügen von Knotentypen zum Diagramm
Führen Sie die folgenden Schritte aus, um Ihrem Diagramm Knotentypen hinzuzufügen:
Wählen Sie im Diagrammmodell " Knoten hinzufügen" aus, um Ihrem Diagramm einen neuen Knotentyp hinzuzufügen.
Geben Sie im Dialogfeld "Knoten zum Diagramm hinzufügen" eine Bezeichnung ein, und wählen Sie die entsprechende Zuordnungstabelle und ID der Zuordnungsspalte aus.
Verwenden Sie beispielsweise für den ersten Knoten die folgenden Werte:
- Etikett: Kunde
- Zuordnungstabelle: adventureworks_customers
- ID der Zuordnungsspalte: CustomerID_K
Tipp
Sie können zusammengesetzte Schlüssel (IDs, die aus mehreren Spalten bestehen) festlegen.
Wählen Sie "Bestätigen ", um den Knotentyp zu Ihrem Diagramm hinzuzufügen.
Wiederholen Sie den Vorgang für alle anderen Knotentypen im Adventure Works-Datenmodell:
Knotentypbezeichnung Zuordnungstabelle ID der Zuordnungsspalte Mitarbeiter adventureworks_employees MitarbeiterID_K Bestellung adventureworks_orders SalesOrderDetailID_K Produktkategorie adventureworks_productcategories CategoryID_K Produkt adventureworks_products ProductID_K Produktunterkategorie adventureworks_productsubcategories SubcategoryID_K VendorProduct adventureworks_vendorproducts ProductID_K Hersteller adventureworks_vendors VendorID_K Tipp

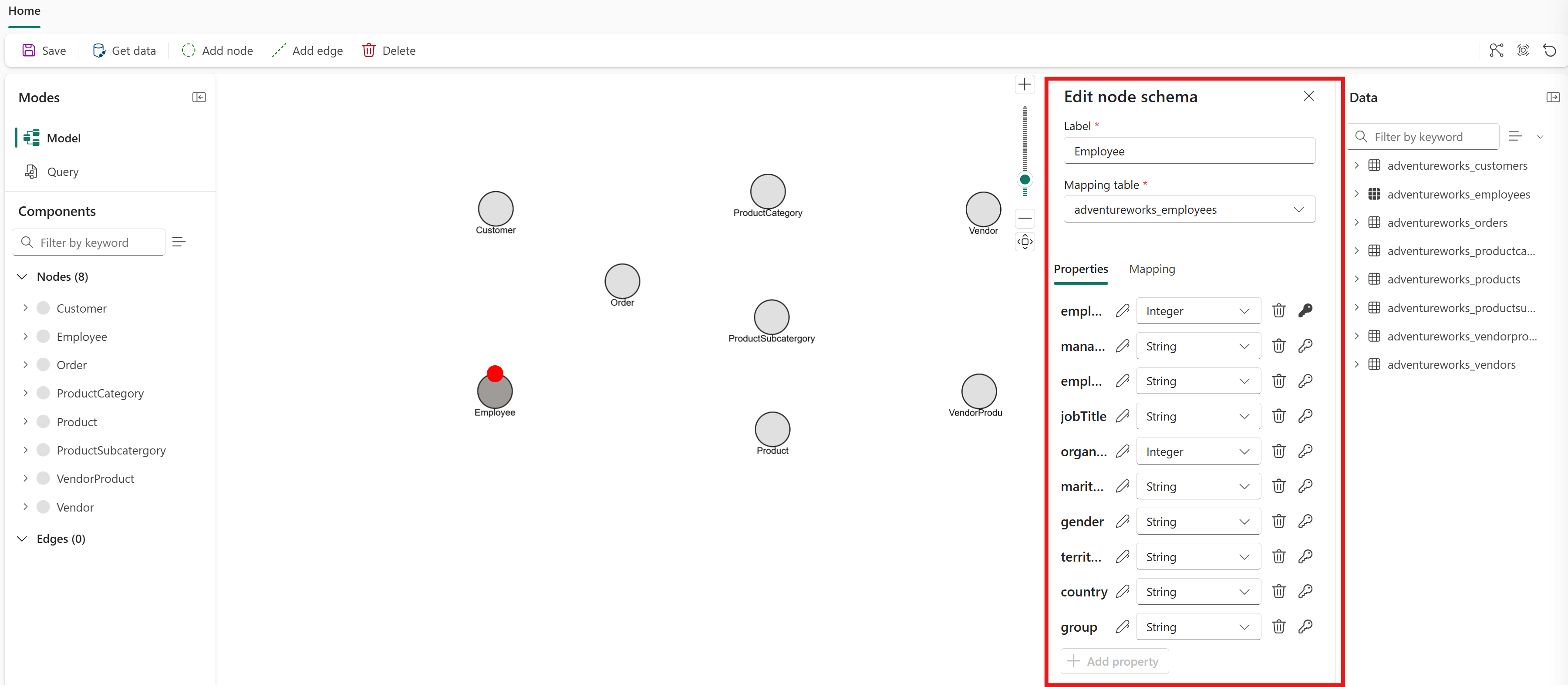

Wenn Sie auf einen Knotentyp doppelklicken, werden dessen Eigenschaften angezeigt. Jede Eigenschaft ist einer Spalte in der Quelltabelle zugeordnet. Löschen Sie Eigenschaften, die Sie in Abfragen oder Analysen nicht benötigen, da übermäßige Eigenschaften das Verwalten und Verwenden ihres Diagramms erschweren.

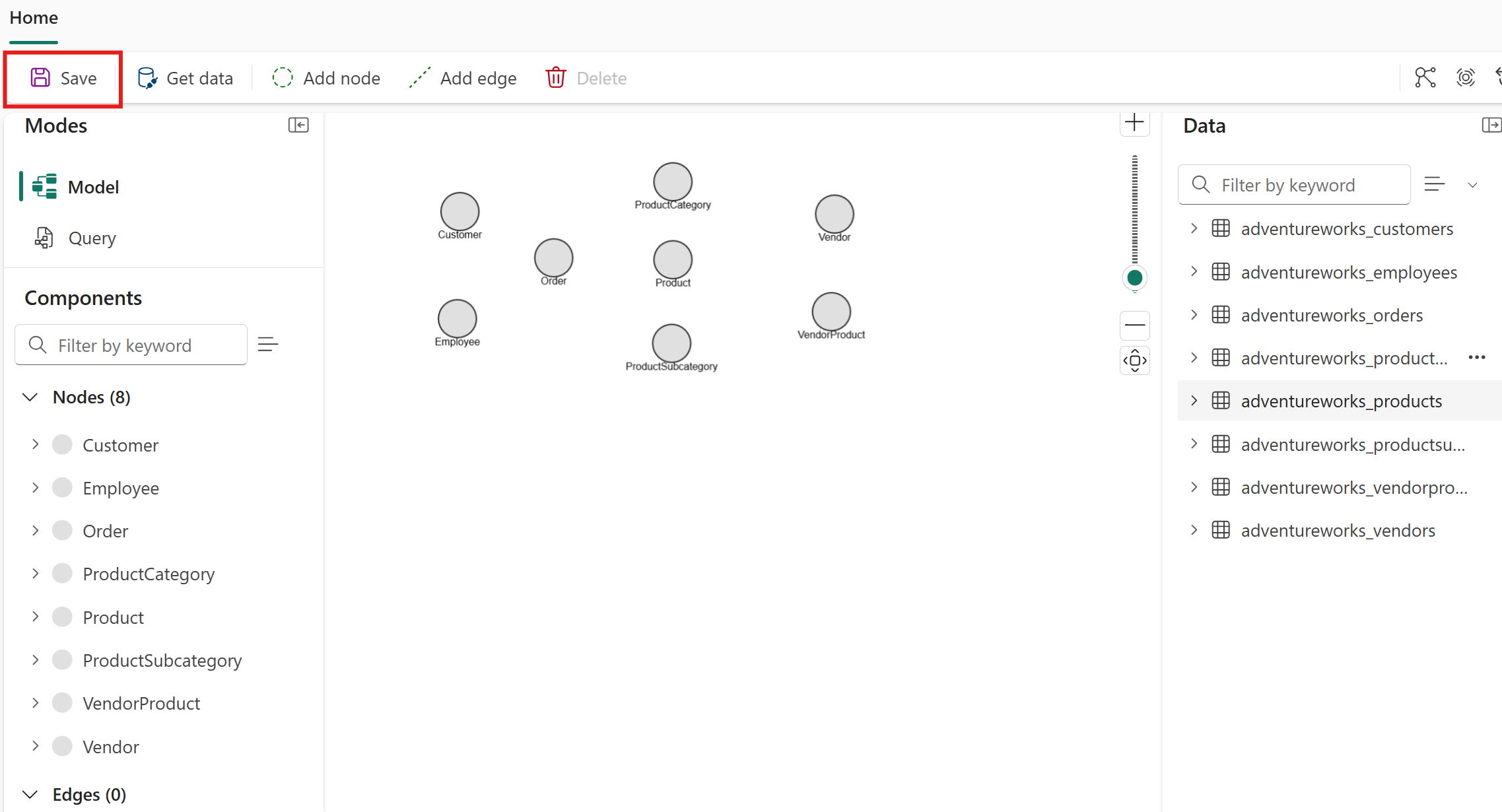

Es sollten alle Knotentypen angezeigt werden, die in Ihrem Diagramm dargestellt sind.
Wählen Sie "Speichern" aus, um Den Fortschritt zu speichern.
Nachdem Sie ihrem Diagramm Nun Knoten hinzugefügt haben, besteht der nächste Schritt darin, Ränder hinzuzufügen, um die Beziehungen zwischen diesen Knoten zu definieren.
Tipp
Neben dem Erstellen von Knotentypen aus ganzen Tabellen kann jede Spalte (oder ein Satz von Spalten) aus einer beliebigen Tabelle einen eigenständigen Knotentyp bilden, wenn er eine Entität darstellt, die Sie für das Diagramm benötigen. Sie können z. B. einen Länderknotentyp aus der Länderspalte in der tabelle adventureworks_employees erstellen, wobei das Land als ID angegeben ist. Löschen Sie Eigenschaften, die für die Eindeutigkeit der Länderknoten nicht erforderlich sind, z. B. Mitarbeitername, Mitarbeiter-ID, Position, Geschlecht und andere Eigenschaften.
