Die Karte (Vorschau) in Microsoft Fabric bietet eine umfassende Reihe von Optionen zum Anpassen der Karte und Anzeige. Standardmäßig ist das Kartenformat auf Graustufenlicht festgelegt, Sie können jedoch ganz einfach den Kartenstil ändern, ein Datenfarbdesign anwenden und die Sichtbarkeit verschiedener Kartenelemente umschalten. Weitere Anpassungsoptionen umfassen das Hinzufügen interaktiver Steuerelemente, das Festlegen der anfänglichen Kartenansicht und das Auswählen einer Anzeigesprache, die den Anforderungen der Benutzergruppe der Karte am besten entspricht.
Von Bedeutung
Dieses Feature befindet sich in der Vorschauphase.
Voraussetzungen
- Ein Arbeitsbereich mit einer Kapazität mit Microsoft Fabric-Unterstützung
- Eine Karte mit Bearbeitungsberechtigungen und verbundenen Datenquellen, entweder GeoJson-Dateien in Lakehouse oder KQL-Abfragesets.
Ändern von Karteneinstellungen

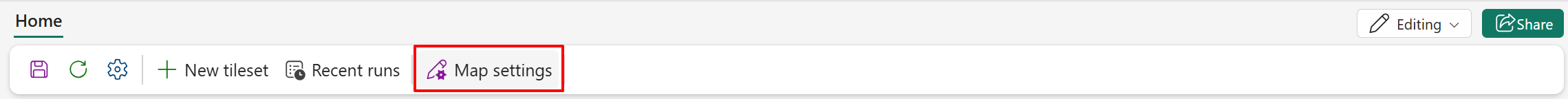

Die Visuelle Karte in Microsoft Fabric bietet eine umfassende Reihe von Optionen zum Anpassen der Karte und Anzeige. Standardmäßig ist das Kartenformat auf Graustufenlicht festgelegt, Sie können jedoch ganz einfach den Kartenstil ändern, ein Datenfarbdesign anwenden und die Sichtbarkeit verschiedener Kartenelemente umschalten. Weitere Anpassungsoptionen umfassen das Hinzufügen interaktiver Steuerelemente wie Zoom, Skalierung, Neigung, Kompass und Weltumbruch, Festlegen der anfänglichen Kartenansicht und Auswählen einer Anzeigesprache, die den Anforderungen des Kartenpublikums am besten entspricht.
Der folgende Screenshot zeigt eine Karte mit dem Stil "Straße", zentriert um den Bundesstaat Washington in den VEREINIGTEN Staaten.

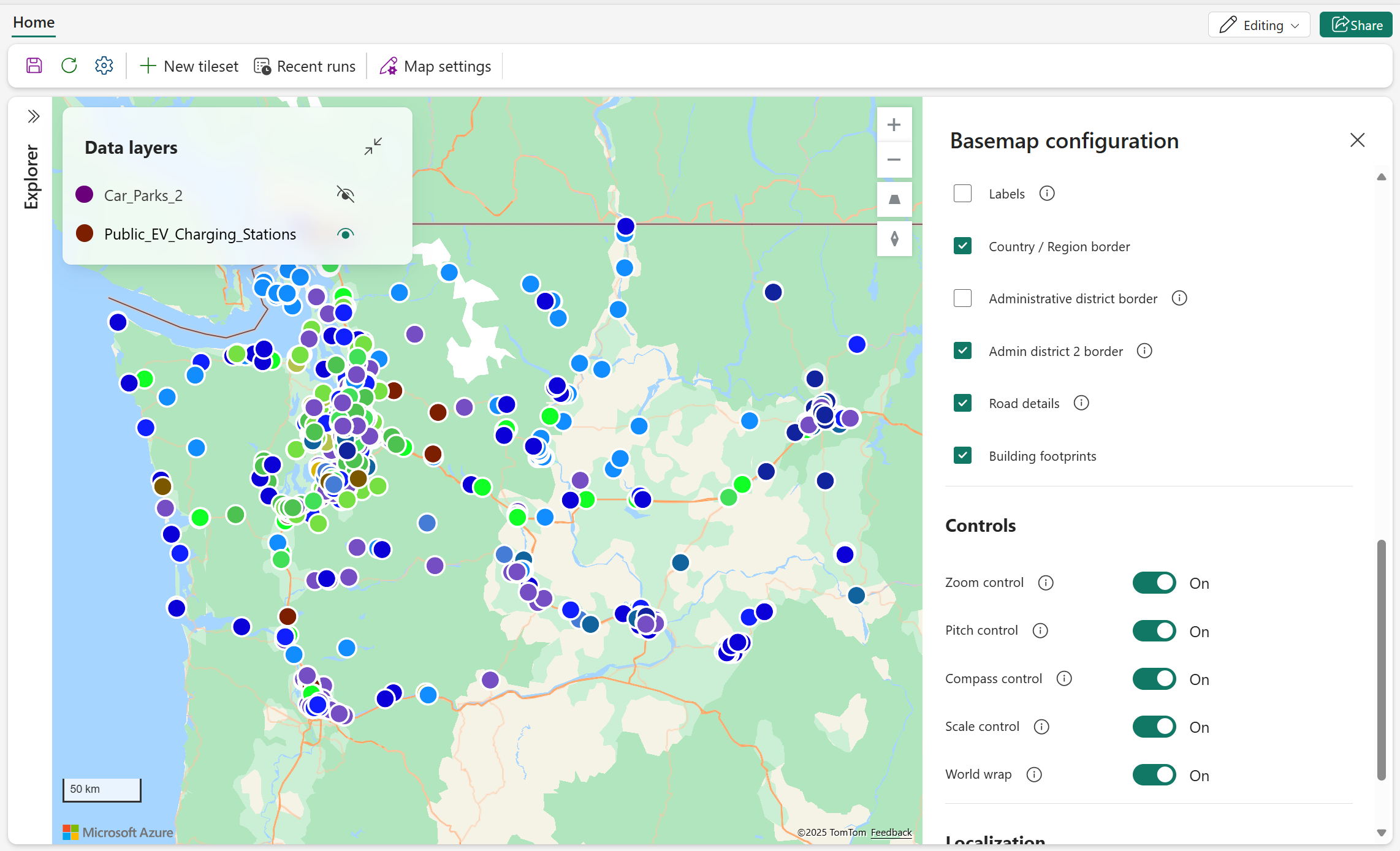

Der folgende Screenshot zeigt die gleiche Karte wie im vorherigen Beispiel, aber mit ausgeblendeten Bezeichnungen und administrativen Grenzen. Darüber hinaus sind alle Kartensteuerelemente wie Zoom, Neigung, Kompass und Skalierung aktiviert.
In der folgenden Tabelle werden die verfügbaren Karteneinstellungen und die entsprechenden Eigenschaften beschrieben.
| `Section` | Eigentum | Description |
|---|---|---|

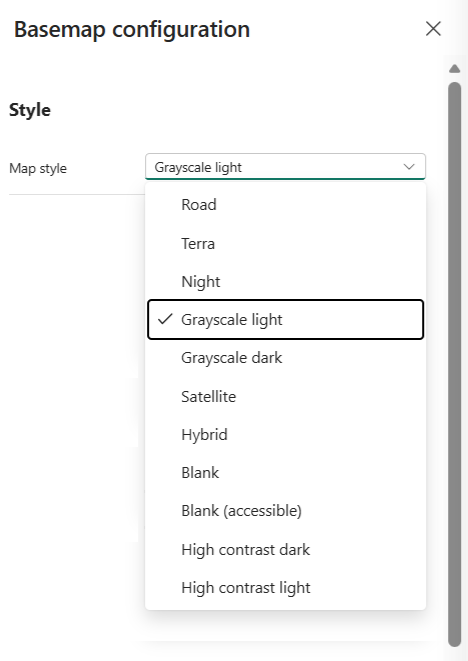

| Stil | Kartenformat | Unterstützt die folgenden integrierten Kartenformatvorlagen:
Default = Graustufen (Hell) |
| Datenthema | Ändern des Farbdesigns für Geometriedaten wie Punkte, Linien und Polygone. Unterstützt die folgenden Themen:
Default = Standard |
|
| Hintergrundfarbe | Konfigurieren Sie die Hintergrundfarbe, wenn der Kartenstil auf "Leer" oder "Leer (barrierefrei)" festgelegt ist. | |

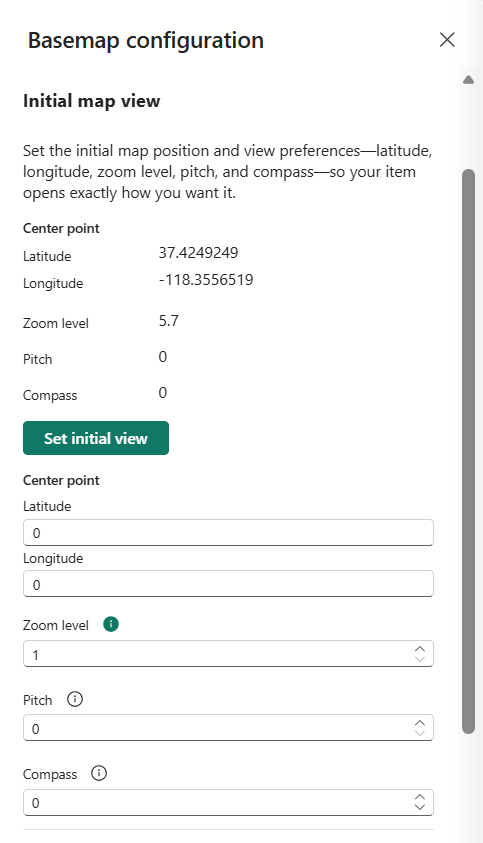

| Anfängliche Kartenansicht | Breitengrad | Die Breitenkoordinate definiert den Mittelpunkt der bevorzugten Kartenansicht. Der Wert muss zwischen -90 und 90 Grad festgelegt werden. |
| Längengrad | Die Längengradkoordinate definiert den Mittelpunkt der bevorzugten Kartenansicht. Der Wert muss zwischen -180 und 180 Grad festgelegt werden. | |
| Zoomstufe | Der anfängliche Zoomfaktor für die bevorzugte Kartenansicht sollte zwischen 1 und 22 festgelegt werden. Standard = 1 | |
| Neigung | Die Neigung steuert den Betrachtungswinkel der Karte relativ zum Horizont. Der Wert muss zwischen 0 und 60 Grad betragen. Standard = 0 | |
| Compass | Mit der Kompasseinstellung können Benutzer die Kartenansicht drehen, wobei Werte zwischen -180 und 180 Grad reichen. Standard = 0 | |

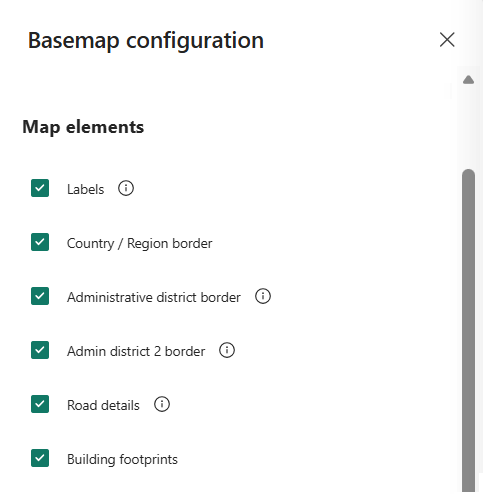

| Kartenelemente | Labels | Schalten Sie die Sichtbarkeit von Kartenbeschriftungen wie Straßennamen, Ortsnamen und Land-/Regionsnamen um. Default = on |
| Grenze für Land/Region | Schalten Sie die Sichtbarkeit der Länder-/Regionsgrenzen auf der Karte ein. Default = on | |
| Verwaltungsbezirksgrenze | Schalten Sie die Sichtbarkeit von Grenzen für Verwaltungsbereiche der ersten Ebene ein, z. B. Staaten oder Provinzen. Default = on | |
| Adminbezirk 2 Grenze | Schalten Sie die Sichtbarkeit der Umrandungen für Verwaltungsbereiche der zweiten Ebene um, wie zum Beispiel Landkreise. Default = on | |
| Straßendetails | Schalten Sie die Sichtbarkeit detaillierter Straßenlayouts in befüllten Bereichen ein. Default = on | |
| Gebäudegrundrisse | Schalten Sie die Sichtbarkeit von Gebäudekonturen auf höheren Zoomebenen um. Default = on | |

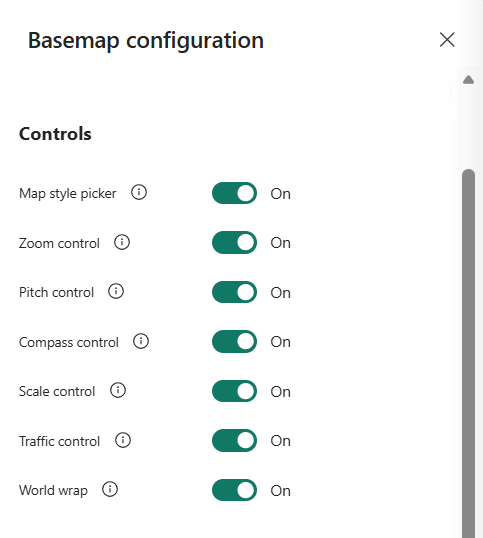

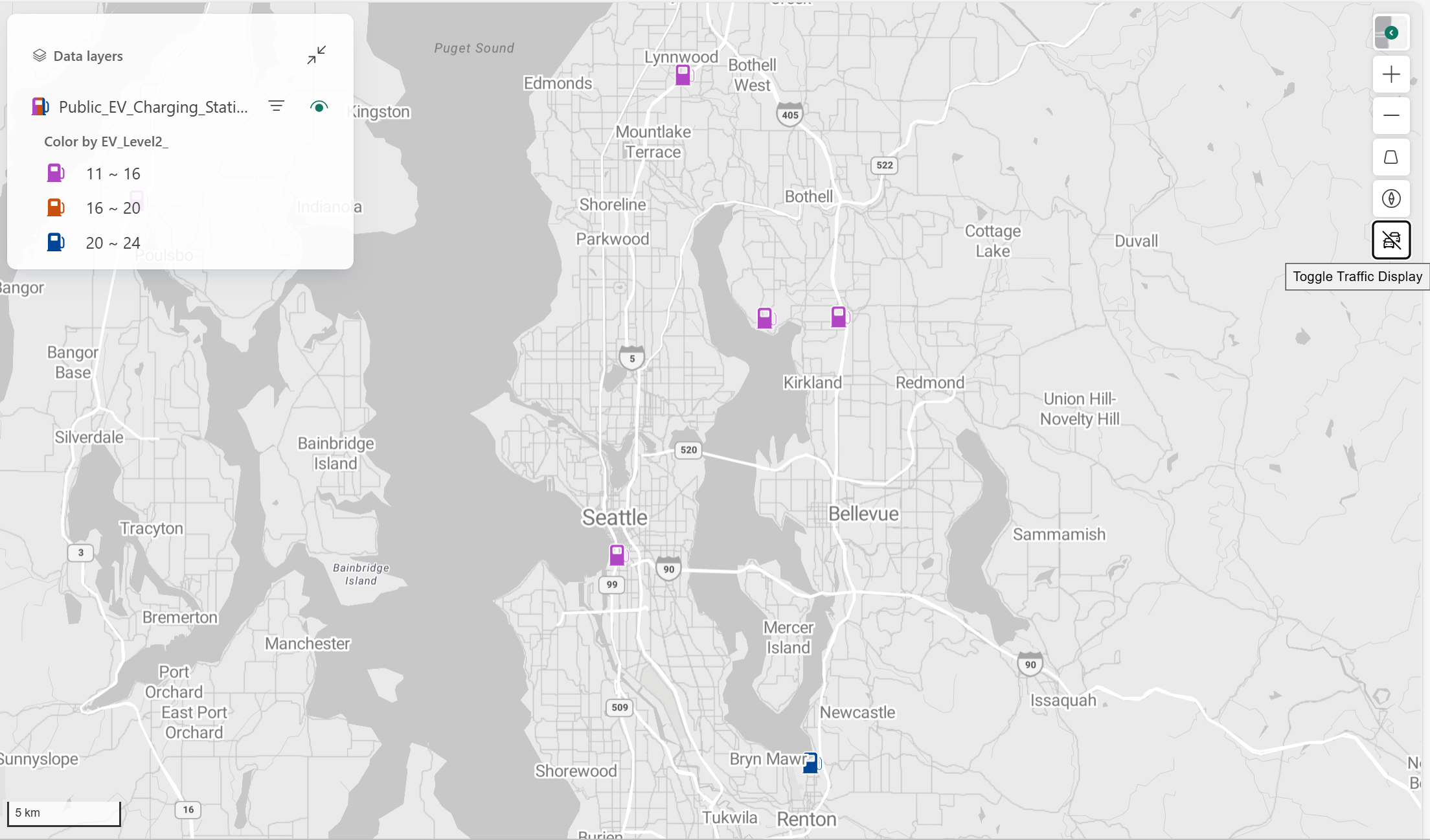

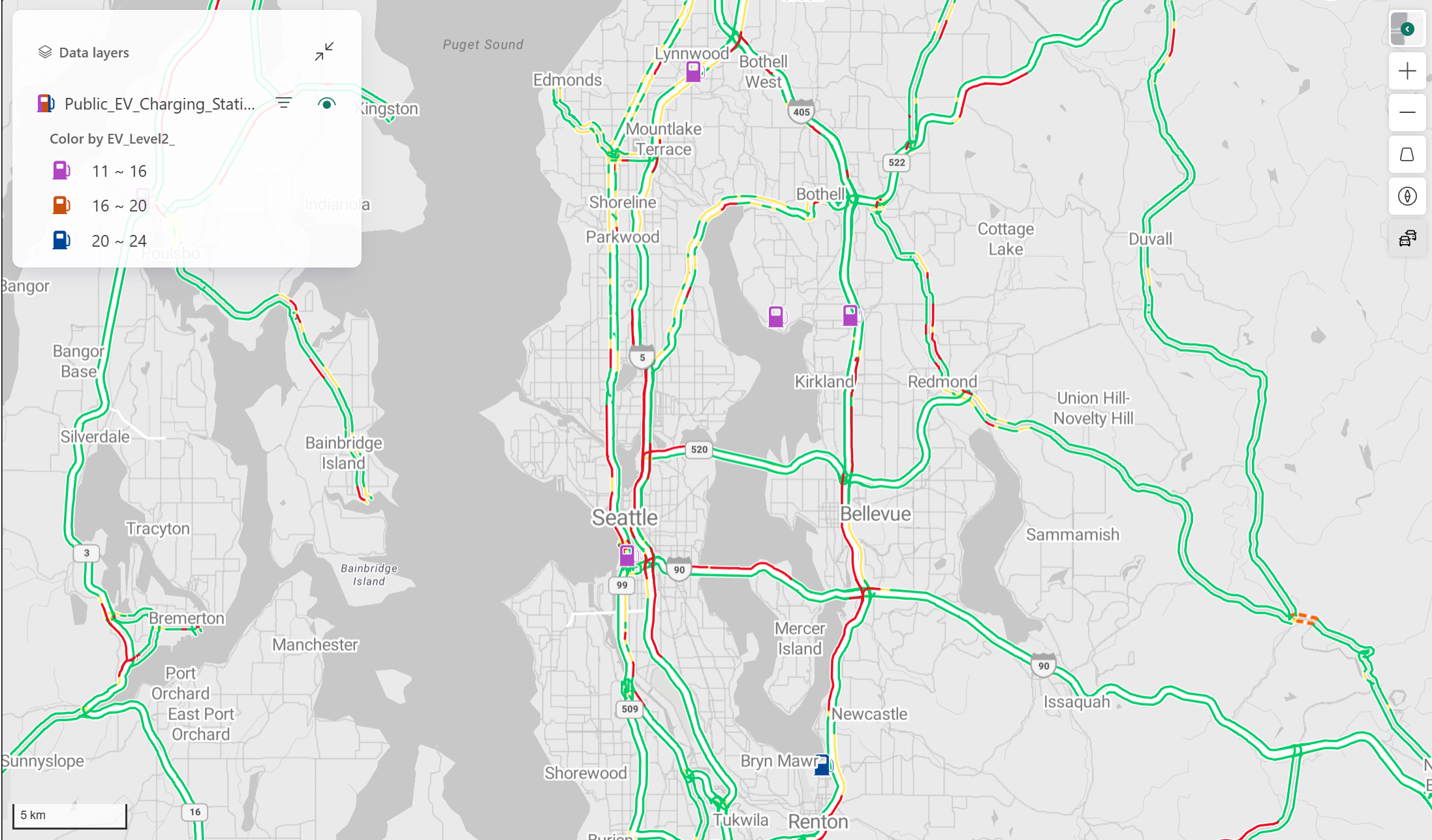

| Bedienelemente | Zoom-Steuerelement | Umschalten der Sichtbarkeit des Zoomsteuerelements auf der Karte, sodass Benutzer den Zoomfaktor interaktiv anpassen können. Default = off |
| Pitchregelung | Umschalten der Sichtbarkeit der Neigungssteuerung auf der Karte, sodass Benutzer den Anzeigewinkel anpassen können. Default = off | |
| Kompasssteuerung | Schalten Sie die Sichtbarkeit des Kompasssteuerelements auf der Karte um, sodass Benutzer die Drehung der Karte anpassen können. Default = off | |
| Skalierungssteuerung | Umschalten der Sichtbarkeit der Skalierungsleiste auf der Karte. Derzeit werden nur Metrikeinheiten unterstützt. Default = off | |
| Erdumrundung | Die Globale Schwenksteuerung ermöglicht ein nahtloses horizontales Schwenken über den Globus. Default = on | |

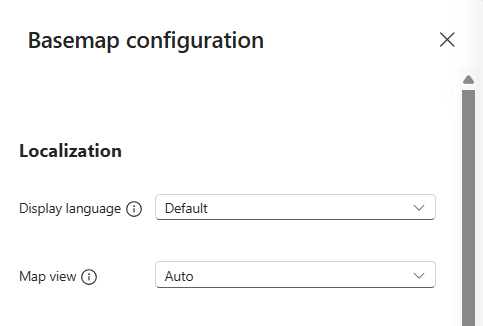

| Lokalisierung | Anzeigesprache | Legen Sie die Sprache für Kartenbeschriftungen fest. Standardmäßig folgt sie der Spracheinstellung des Fabric-Benutzers. Weitere Informationen zu unterstützten Sprachen finden Sie unter Lokalisierungsunterstützung in Azure Maps |
Anpassen von Geometriedaten
Räumliche Daten werden in der Regel als Punkte, Linien oder Polygone dargestellt. Die Karte bietet verschiedene visuelle Effekte, um geschäftsrelevante Muster, Beziehungen und räumliche Verteilungen hervorzuheben. In den folgenden Abschnitten wird beschrieben, wie Sie Eigenschaften für jeden visuellen Effekttyp konfigurieren, um die Lesbarkeit und den analytischen Wert der Karte zu verbessern.
Allgemeine Einstellungen
In der folgenden Tabelle werden die allgemeinen Einstellungen für Datenebenen beschrieben.
| Setting | Description |
|---|---|
| Layerfarbe | Definiert die Basisfarbe, die auf diese Datenebene angewendet wird. Hinweis: Wenn die Option "Reihengruppe" aktiviert ist, überschreiben einzelne Reihenfarben die Schichtfarbeinstellung. |
| Quickinfos | Gibt an, welche zusätzlichen Dateneigenschaften beim Hovern über Kartengeometrien angezeigt werden sollen. Diese Eigenschaften stellen kontextbezogene Informationen zu den räumlichen Merkmalen bereit, die auf der Karte angezeigt werden. |
| Zoomstufe | Definiert den Bereich der Zoomstufen, in denen Kartengeometrien sichtbar sind. Hinweis: Diese Einstellung wird nicht unterstützt, wenn PMTiles als Datenquelle verwendet wird. |
Einstellungen für Datenbeschriftungen
Wenn diese Option aktiviert ist, zeigen Datenbeschriftungen Text an, der von den ausgewählten Feldern in Ihrem Dataset abgeleitet wurde, sodass jeder Kartenpunkt relevante Informationen direkt auf dem visuellen Element anzeigt.
Die folgenden Beispiele veranschaulichen Datenbeschriftungen auf Karten mit verschiedenen Geometrien, einschließlich Punkt, Linie und Polygon.

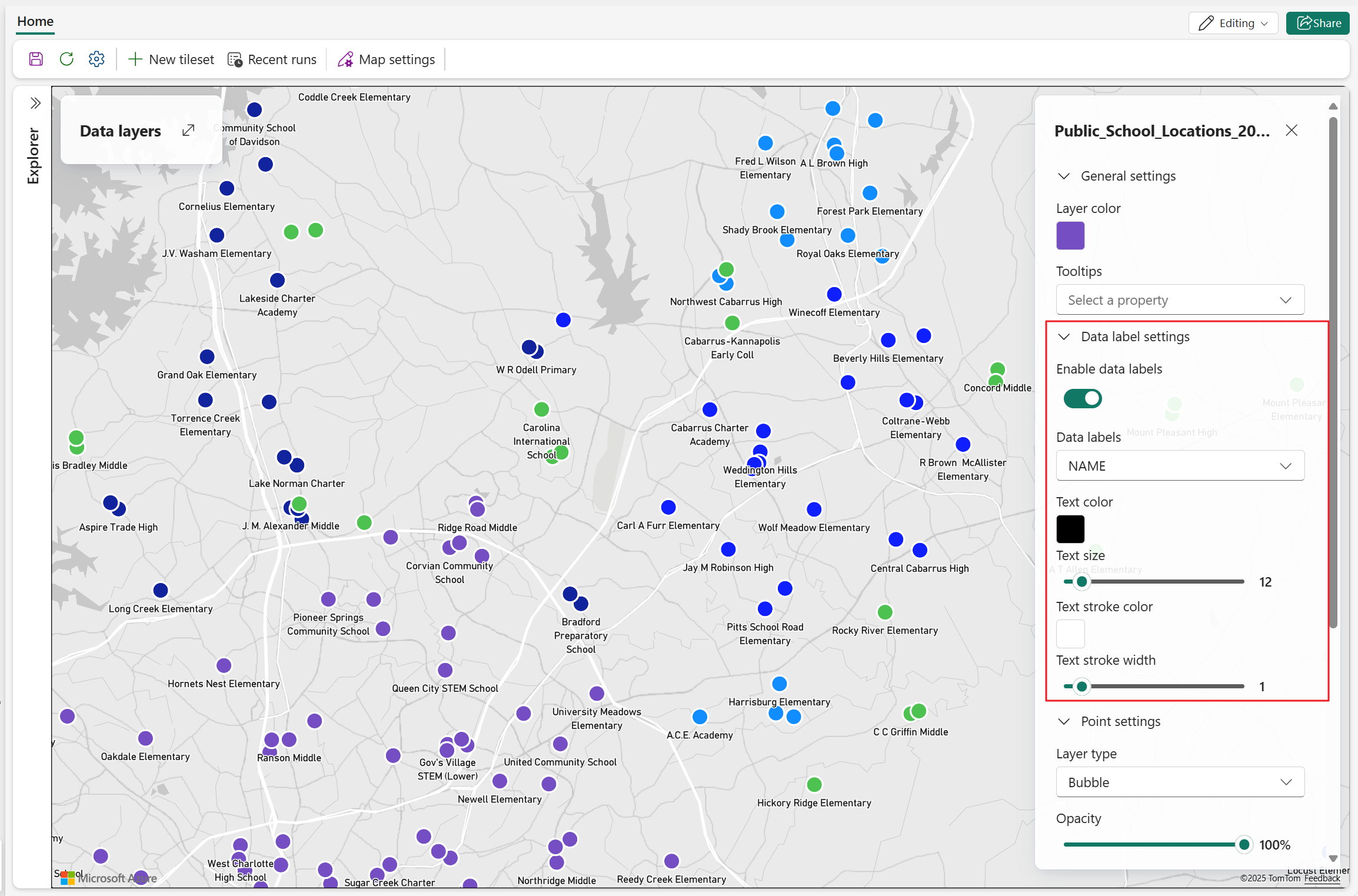

In diesem Beispiel wird die Punktgeometrie verwendet, um öffentliche Schulen anzuzeigen, wobei Datenbeschriftungen die Schulnamen angeben:
In diesem Beispiel wird die Liniengeometrie zum Anzeigen von National Forest System-Pfaden verwendet, wobei Datenbeschriftungen den Namen des Pfads angeben:

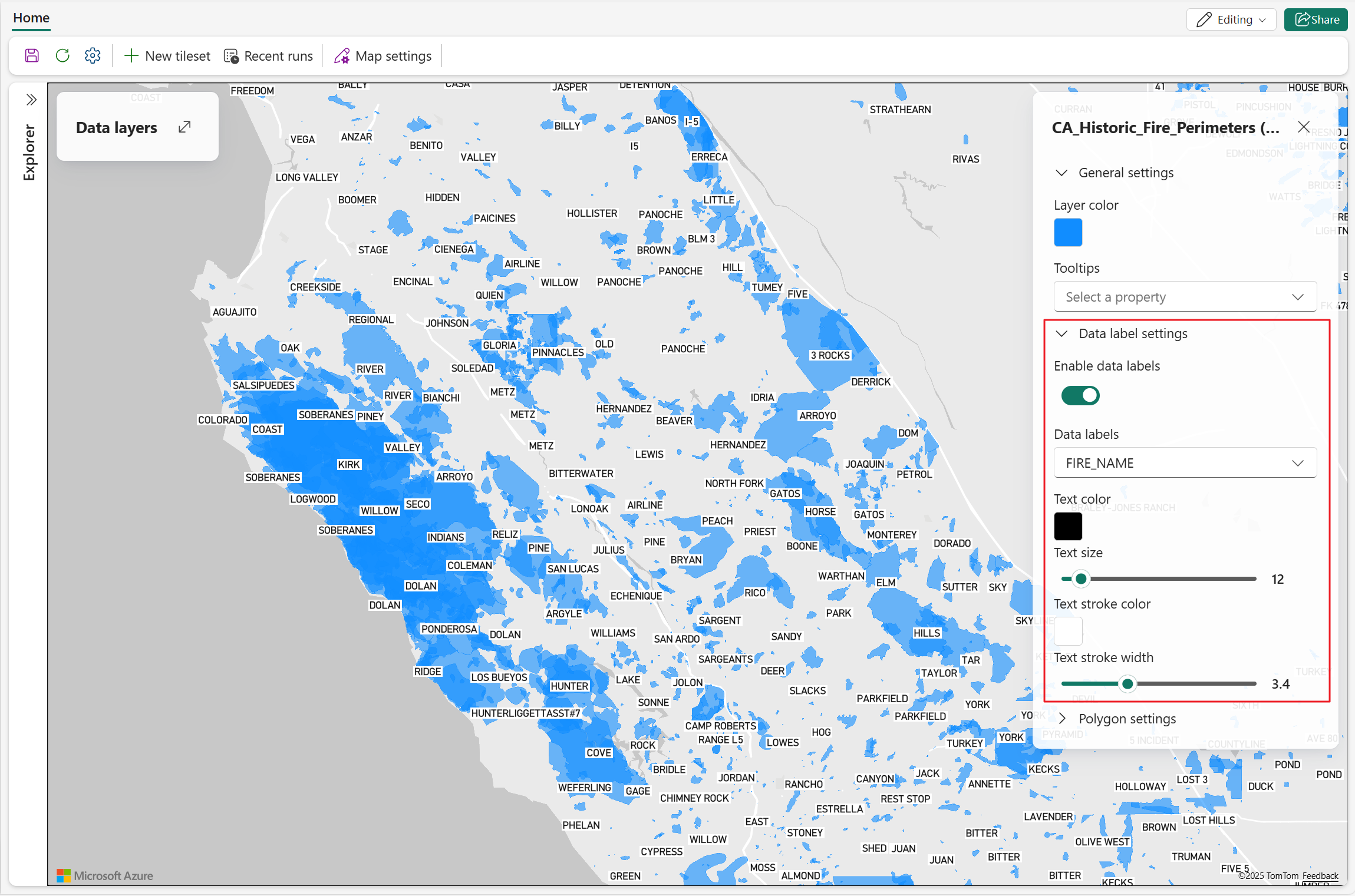

In diesem Beispiel werden Polygone verwendet, die bereiche darstellen, die zuvor von Waldbränden in Kalifornien betroffen waren, wobei jedes Polygon mit dem offiziellen Feuernamen bezeichnet wird:
In der folgenden Tabelle werden die allgemeinen Einstellungen für Datenbeschriftungen beschrieben.
| Setting | Description |
|---|---|
| Aktivieren von Datenbeschriftungen | Ein Umschalter zum Aktivieren/Deaktivieren von Datenbeschriftungen für die ausgewählte Ebene. |
| Datenbeschriftungen | Eine Dropdownliste mit verfügbaren Feldern aus der ausgewählten Datenquelle. |
| Textfarbe | Die Textfarbe der Datenbezeichnung. Die verfügbaren Farbauswahlen hängen vom ausgewählten Datendesign ab. Weitere Informationen finden Sie unter Ändern der Karteneinstellungen. |
| Textgröße | Die Textgröße der Datenbezeichnung. Gültige Textgrößen reichen von 8 bis 48. Standard= 12. |
| Textstrichfarbe | Die Textstrichfarbe der Datenbezeichnung. Die verfügbaren Farbauswahlen hängen vom ausgewählten Datendesign ab. Weitere Informationen finden Sie unter Ändern der Karteneinstellungen. |
| Textstrichbreite | Die Textstrichbreite der Datenbezeichnung. Gültige Textgrößen reichen von 0 bis 10. Default=1. |

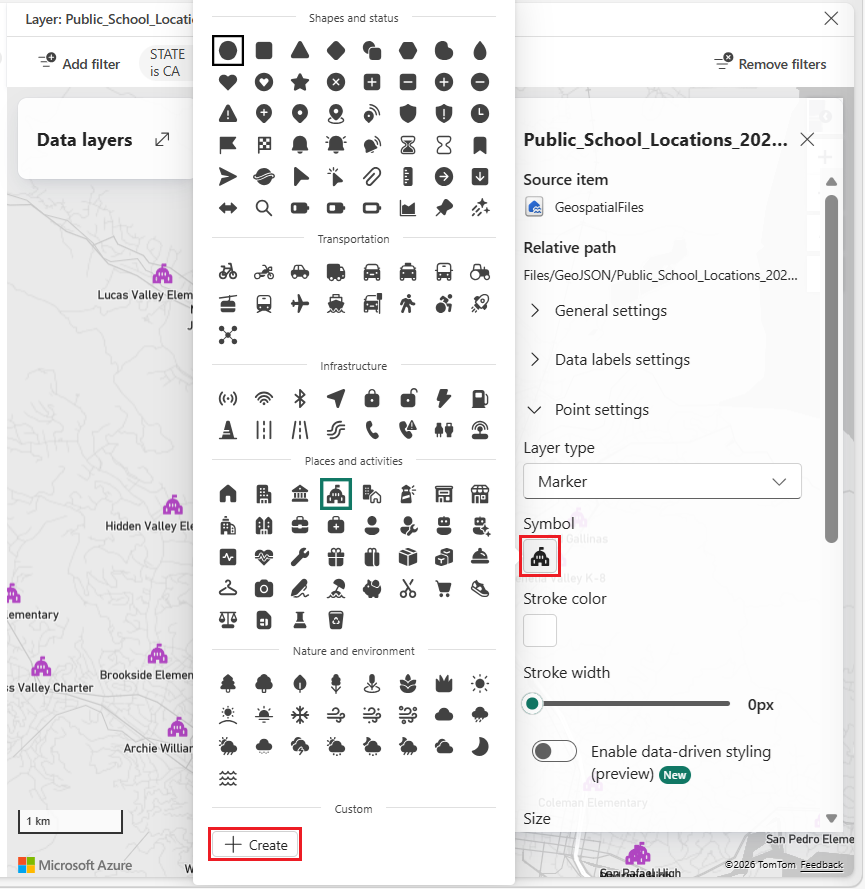

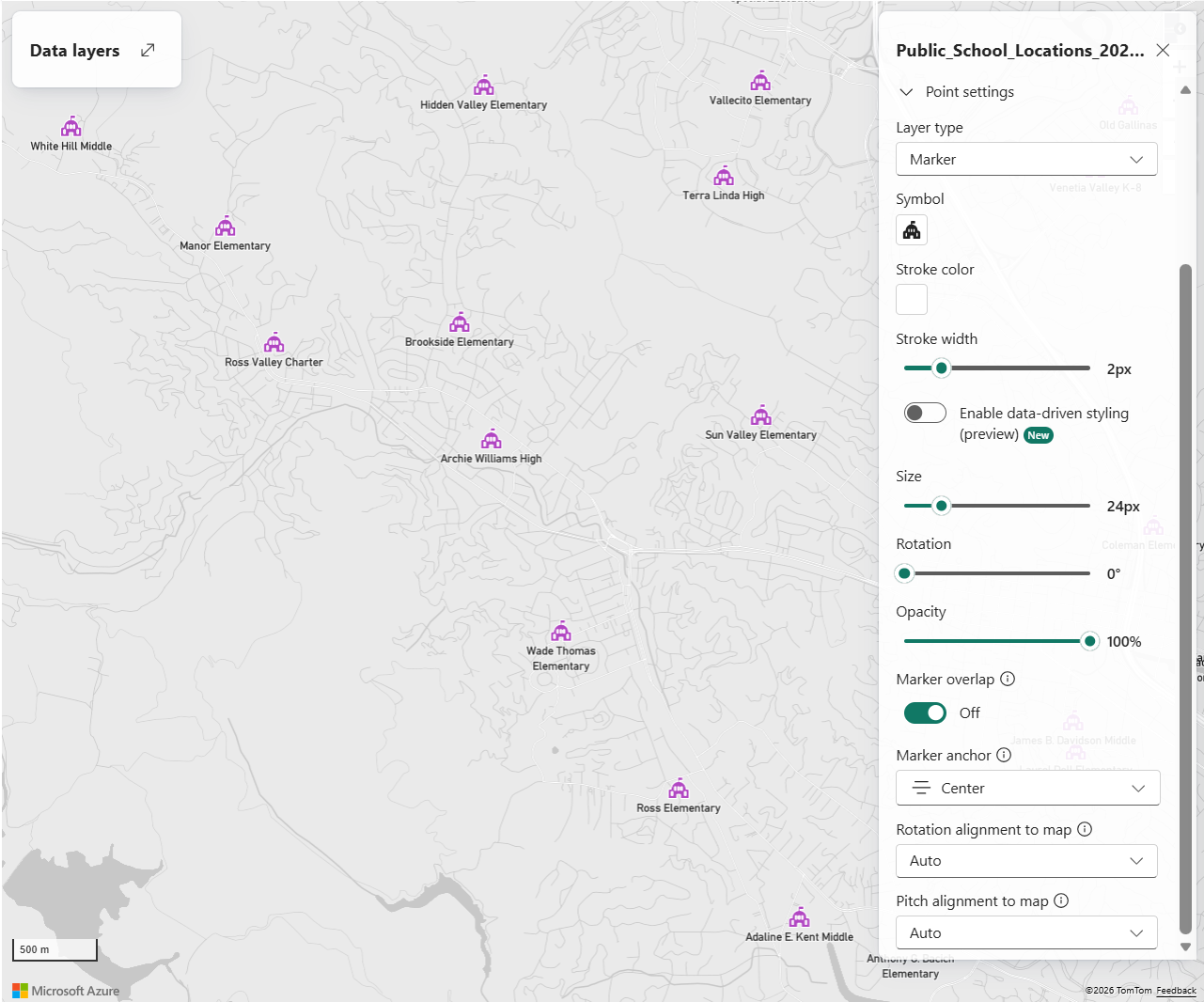

Punkteinstellungen
Blasenschicht
Ein Blasenvisual zeigt einzelne Datenpunkte als Kreise auf einer geografischen Karte an. Die Größe, Farbe und Deckkraft jeder Blase kann angepasst werden, um Attribute wie Größe, Kategorie oder Intensität darzustellen. Diese Visualisierung eignet sich ideal zum Hervorheben von Unterschieden zwischen Standorten und hilft Benutzern, Werte und Spotmuster oder Ausreißer in räumlichen Datasets zu vergleichen. Blasenebenen eignen sich besonders zum Zuordnen quantitativer Daten wie Population, Verkaufsvolumen oder Ereignishäufigkeit.

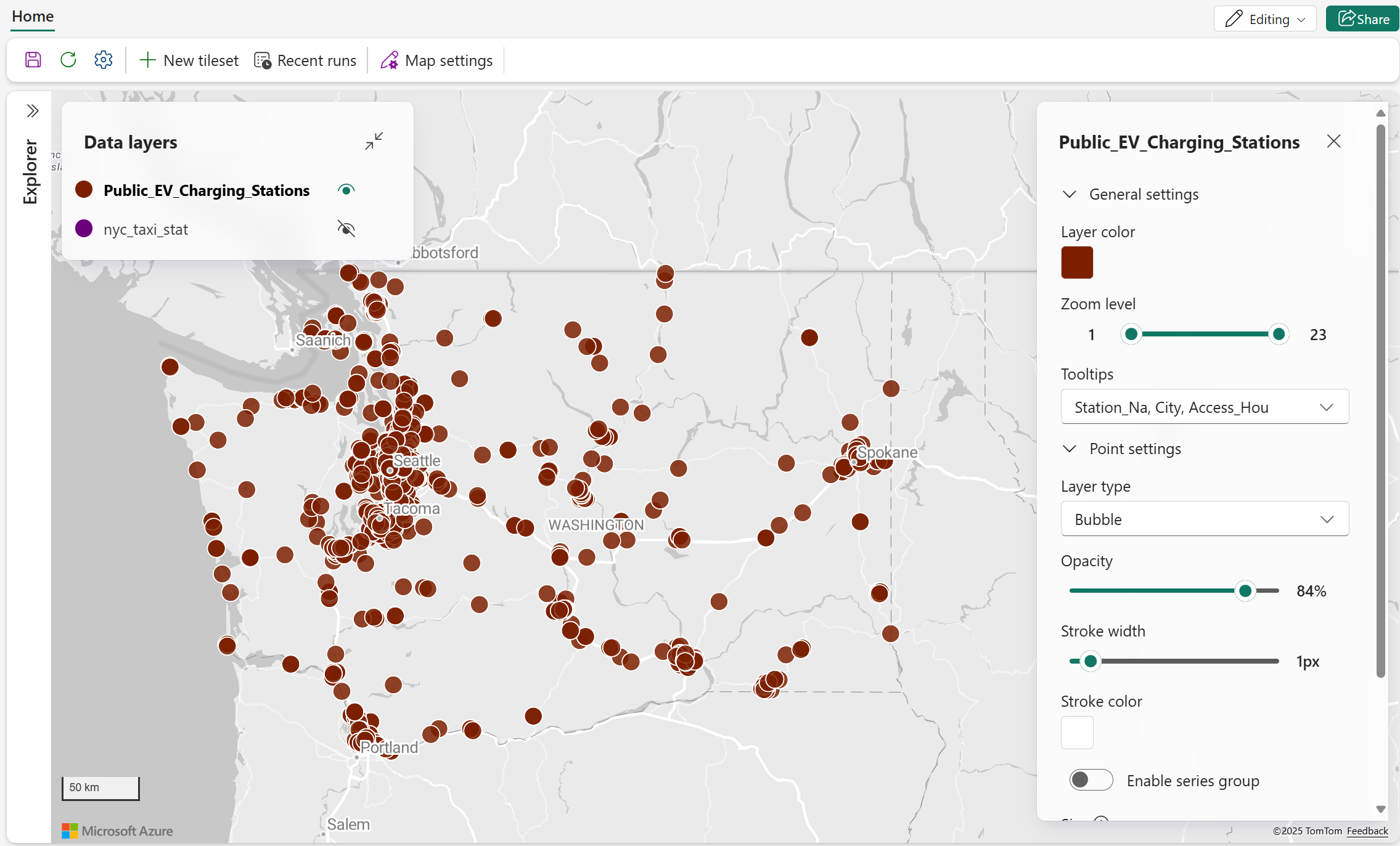

Der folgende Screenshot zeigt EV-Ladestationsstandorte in Washington State. Eine Blasenschicht wird verwendet, um die Daten darzustellen, die aus Punktfeatures bestehen. Jede Station wird als Blase dargestellt, wobei Größe und Deckkraft angepasst werden, um stationsspezifische Attribute widerzuspiegeln.
In der folgenden Tabelle werden die verfügbaren visuellen Blaseneinstellungen zusammen mit ihren Beschreibungen beschrieben.
| Setting | Description |
|---|---|
| Undurchsichtigkeit | Steuert die Deckkraft von Punktobjekten auf der Karte. Gültiger Bereich: 0% (vollständig transparent) bis 100% (vollständig undurchsichtig). |
| Strichbreite | Der numerische Wert, der bestimmt, wie dick der Rahmen jeder Blase auf der Karte angezeigt wird, gemessen in Pixel. Gültige Werte: 0-10. |
| Strichfarbe | Gibt die Farbe an, die für den Rahmen jeder Blase verwendet wird. Dadurch können Blasen vom Kartenhintergrund unterschieden und zum Hervorheben oder Kategorisieren von Datenpunkten verwendet werden. |
| Reihengruppe aktivieren | Umschalten, um Farben zu verwenden, um Geometrien basierend auf der ausgewählten Dateneigenschaft zu gruppieren und zu unterscheiden. Standard: aus Hinweis: Wenn diese Option aktiviert ist, wird die in den allgemeinen Einstellungen definierte Layerfarbe nicht angewendet. |
| Reihengruppe | Wählen Sie eine Dateneigenschaft aus dieser Dropdownliste aus, um Blaseneigenschaften farbcodiert zu gruppieren. Auf diese Option kann nur zugegriffen werden, wenn die Gruppeneinstellung "Serie aktivieren " aktiv ist. |
| Größe | Konfigurieren Sie, wie Blasengrößen auf der Karte angezeigt werden:
|
| Aktivieren von Clustering | Gruppiert Datenpunkte in der Nähe in Clustern, um die Übersichtlichkeit der Karte zu reduzieren und die Lesbarkeit der Karten zu verbessern. Default = off |
| Clustergröße | Konfigurieren Sie die Größe der gruppierten Blasen. Fester Wert wird unterstützt: Benutzer können die Größe der gruppierten Blasen von 1px bis 50px konfigurieren. Default = 16px |
| Aggregieren nach | Mit der Eigenschaft "Aggregieren nach" können Benutzer ein numerisches Datenfeld aus einer Dropdownliste auswählen, um Blasendaten zu gruppieren und zu kategorisieren. Dieses Feature gilt nur beim Arbeiten mit numerischen Eigenschaften und wird in der Regel verwendet, um aggregierte Werte über räumliche Features hinweg zusammenzufassen oder zu visualisieren. |
| Aggregation | Wählen Sie eine Methode zum Zusammenfassen von Daten basierend auf der ausgewählten numerischen Eigenschaft aus. Folgende Optionen sind verfügbar:
|
Reihengruppe aktivieren

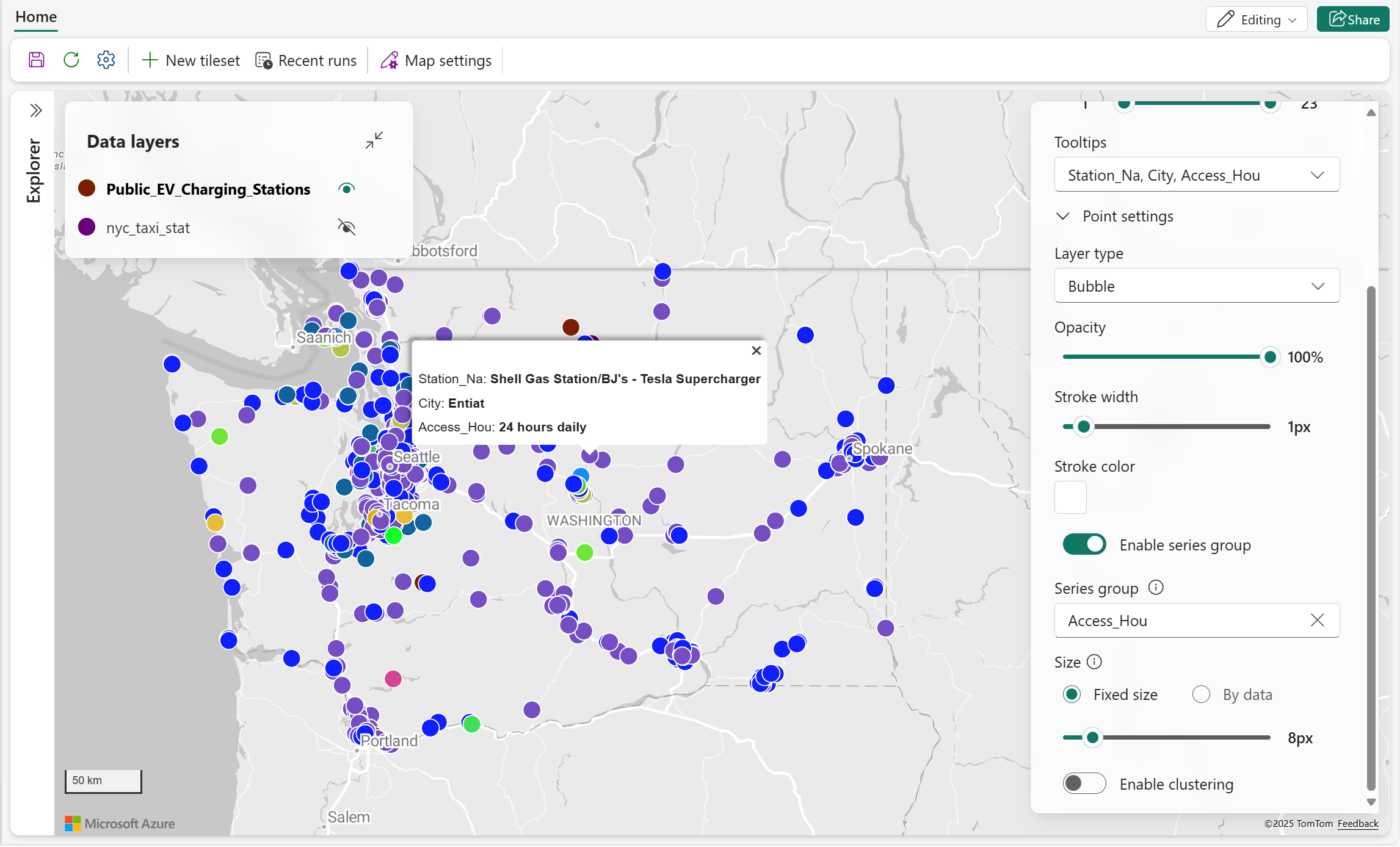

Der folgende Screenshot zeigt Ladestationen für Elektrofahrzeuge (EV) in Washington State, USA, kategorisiert nach Zugriffszeiten. Benutzer können stationen, die 24 Stunden am Tag arbeiten, problemlos identifizieren.
Aktivieren von Clustering

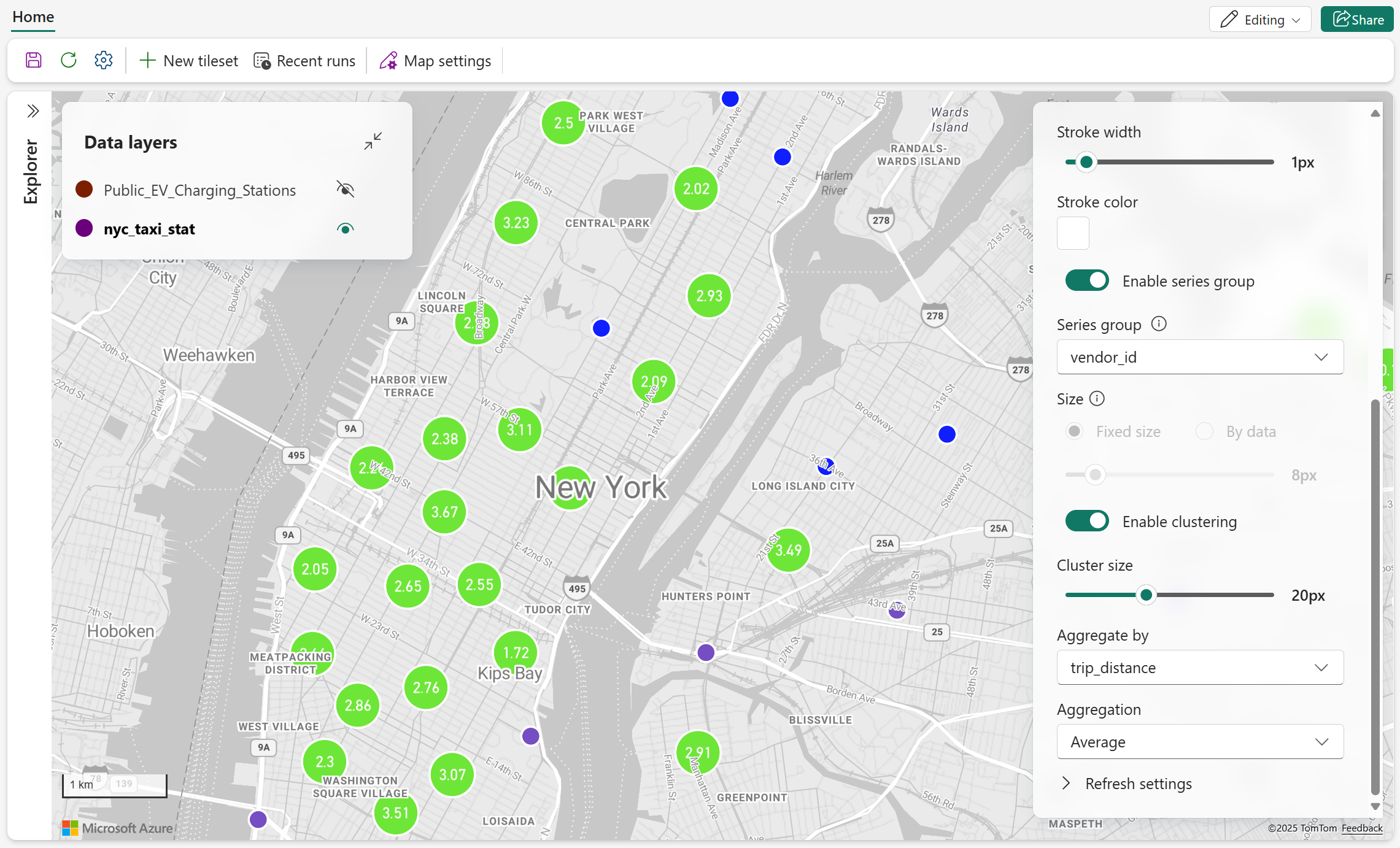

Der folgende Screenshot zeigt die Statistiken zu den Abholorten von Taxis in New York City. Die Aktivierung von Clustering basierend auf der durchschnittlichen Reisedistanz kann aggregierte Einblicke liefern, in welche Bereiche in der Regel längere Reisen generiert werden.
Bei Verwendung des Zoomsteuerelements zum Vergrößern werden genauere Clustering-Visuelle angezeigt.
Heatmap-Ebene

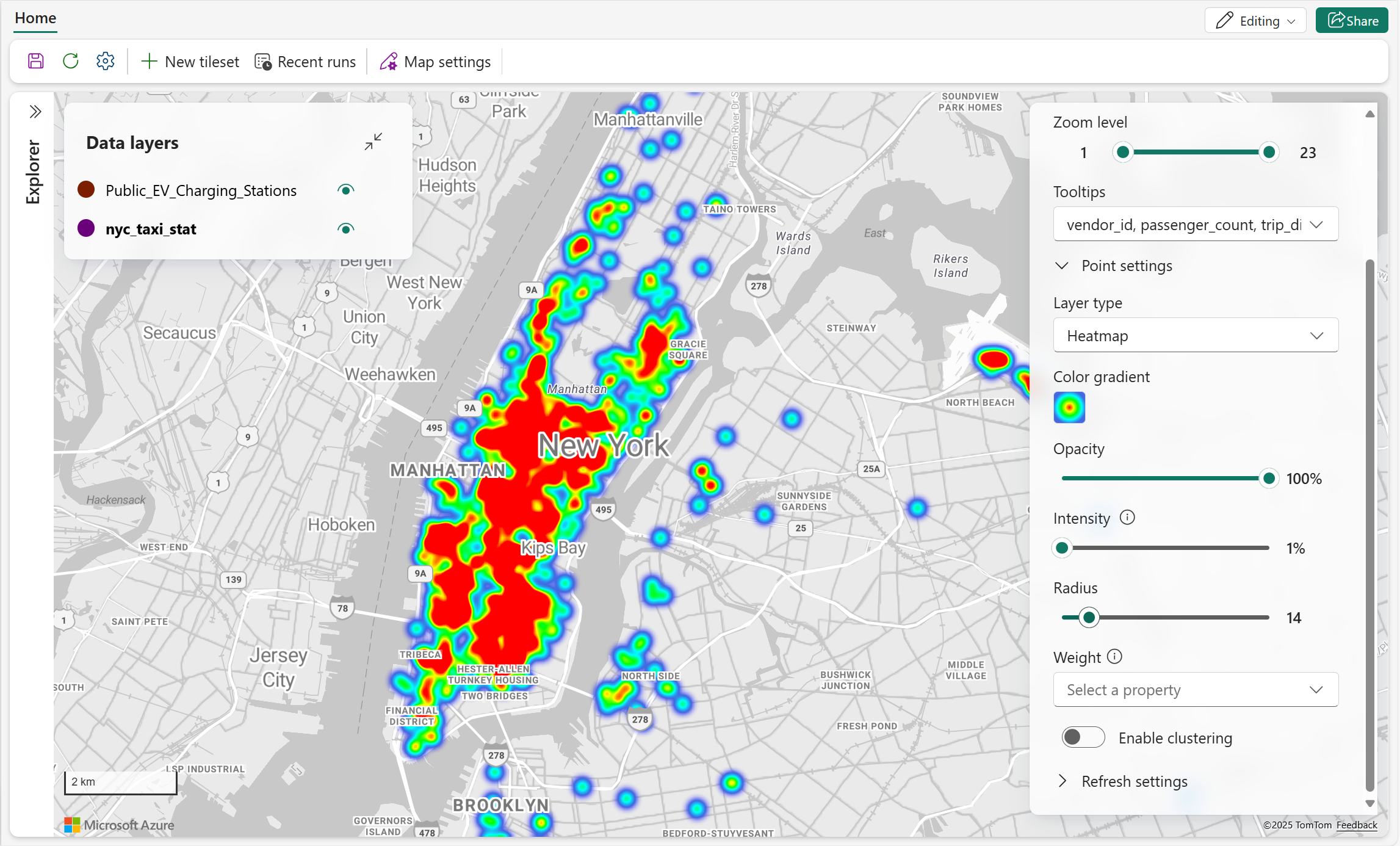

Wärmekarten oder Punktdichtekarten verwenden Farbverläufe, um zu visualisieren, wo Datenpunkte am meisten konzentriert sind. Sie heben Bereiche mit hoher Dichte ("Hotspots") hervor und erleichtern die Erkennung räumlicher Muster. Diese Methode ist besonders effektiv für große Datasets, das Konvertieren von Rohdaten in eine glatte, fortlaufende Oberfläche, die sowohl absolute als auch relative Dichten in geografischen Regionen anzeigt.
In der folgenden Tabelle werden die verfügbaren visuellen Einstellungen für die Wärmekarte beschrieben.
| Setting | Description |
|---|---|
| Farbverlauf | Das Farbdesign zum Anzeigen von Hotspots der Daten |
| Undurchsichtigkeit | Die Deckkraft der Heatmap-Visualisierung. Gültige Werte reichen von 1% bis 100%. Standard = 100% |
| Intensität | Passt den Multiplikator an, der auf die Gewichtung jedes Datenpunkts angewendet wird, um die Intensität der Heatmap zu regeln. Gültige Werte reichen von 1% bis 100%. Standard = 1% |
| Radius | Gibt den Pixelradius an, der zum Rendern der einzelnen Datenpunkte in der Wärmebildebene verwendet wird. Dies bestimmt, wie weit der Einfluss der einzelnen Punkte visuell verteilt wird. Gültige Werte reichen von 1 bis 100. Standard = 30 |
| Weight | Legen Sie die Gewichtung jedes Punkts mithilfe einer numerischen Dateneigenschaft fest. Standard = 1 |
| Aktivieren von Clustering | Gruppiert Datenpunkte in der Nähe in Clustern, um die Übersichtlichkeit der Karte zu reduzieren und die Lesbarkeit der Karten zu verbessern. Default = off |
Gewicht anwenden

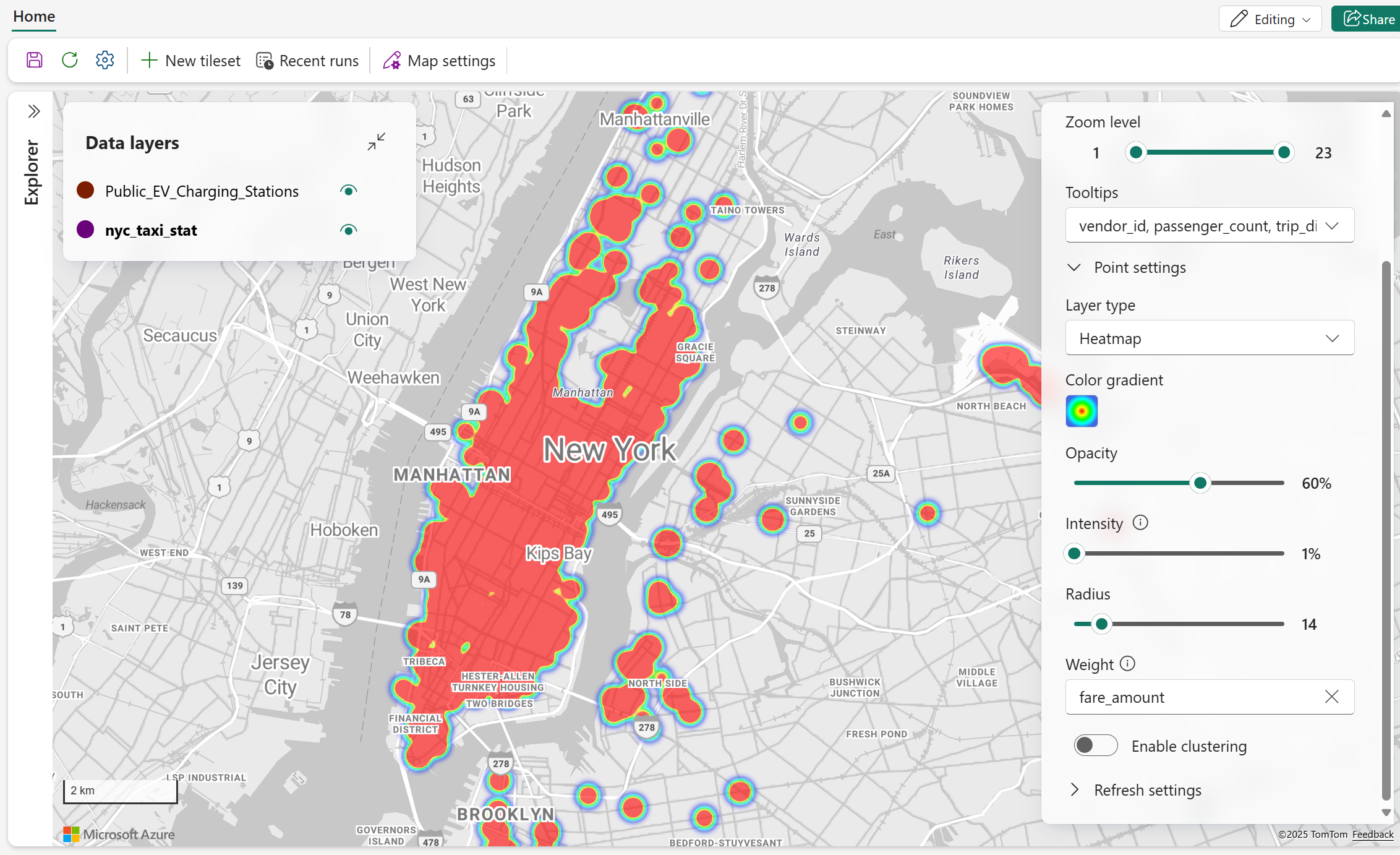

Der folgende Screenshot zeigt eine Taxireise-Wärmekarte von New York City. Jede Reise wird als Datenpunkt dargestellt, wobei der Fahrpreis als Gewicht verwendet wird, d. h. Bereiche mit höheren Fahrpreisen tragen mehr zur Intensität der Heatmap bei. Um die Lesbarkeit zu verbessern, wird eine geringere Deckkraft angewendet, sodass die Karte und überlappende Daten sichtbar bleiben können.
Aktivieren von Clustering
Der folgende Screenshot zeigt eine gruppierte Wärmekarte, die die räumliche Datendichte visualisiert. Durch Feinabstimmung von Parametern wie Radius und Intensität zeigt die Karte effektiver Muster an, die durch überlappende Datenpunkte verdeckt werden.
Linieneinstellungen
Linienebene
Linienebenen werden verwendet, um lineare geografische Features wie Straßen, Pfade, Routen oder Grenzen auf einer Karte zu visualisieren. Es verbindet eine Reihe von Koordinaten zu Linien, die mit verschiedenen Attributen wie Farbe und Strichbreite gestaltet werden können. Diese Art visueller Elemente ist besonders nützlich für die Darstellung von Bewegungen, Richtungen oder Verbindungen zwischen Standorten und wird häufig in Szenarien wie Routenplanung, Infrastrukturzuordnung oder Netzwerkvisualisierung angewendet.

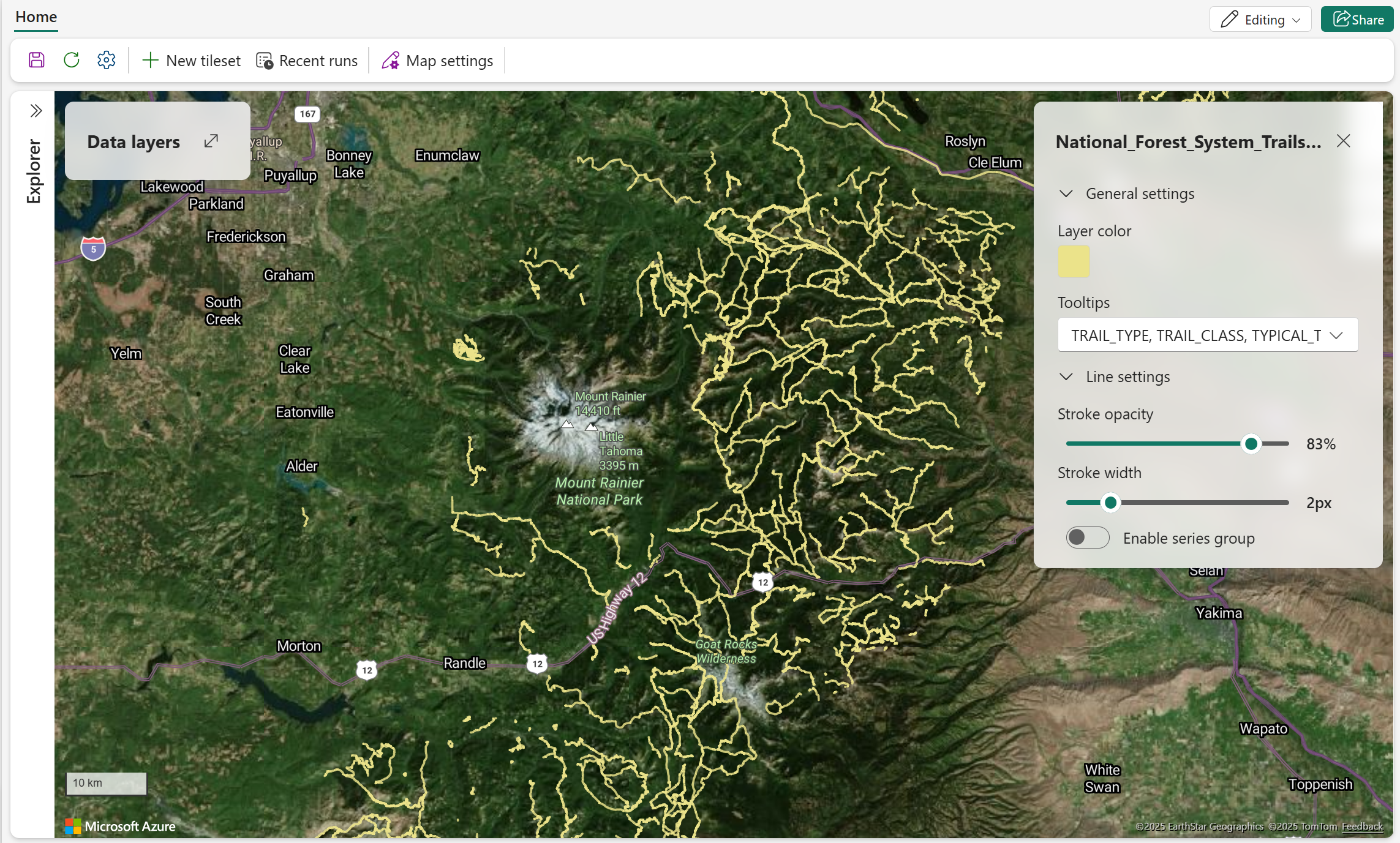

Der folgende Screenshot zeigt nationale Waldwege in der Nähe von Mount Rainier.
In der folgenden Tabelle werden die verfügbaren Linienvisualisierungseinstellungen und ihre Beschreibungen beschrieben.
| Setting | Description |
|---|---|
| Strichdurchsichtigkeit | Die Deckkraft von Linienmerkmalen. Gültige Werte reichen von 1% bis 100%. Standard = 100% |
| Strichbreite | Die Breite der in Pixel gemessenen Linien. Gültige Werte: 0-10. Default = 3px |
| Reihengruppe aktivieren | Umschalten, um Farben zu verwenden, um Geometrien basierend auf der ausgewählten Dateneigenschaft zu gruppieren und zu unterscheiden. Standard: aus Hinweis: Wenn diese Option aktiviert ist, wird die in den allgemeinen Einstellungen definierte Layerfarbe nicht angewendet. |
| Reihengruppe | Wählen Sie eine Dateneigenschaft aus dieser Dropdownliste aus, um Linien zu gruppieren und farblich zu kennzeichnen. Auf diese Option kann nur zugegriffen werden, wenn die Gruppeneinstellung "Serie aktivieren " aktiv ist. |
Reihengruppe aktivieren

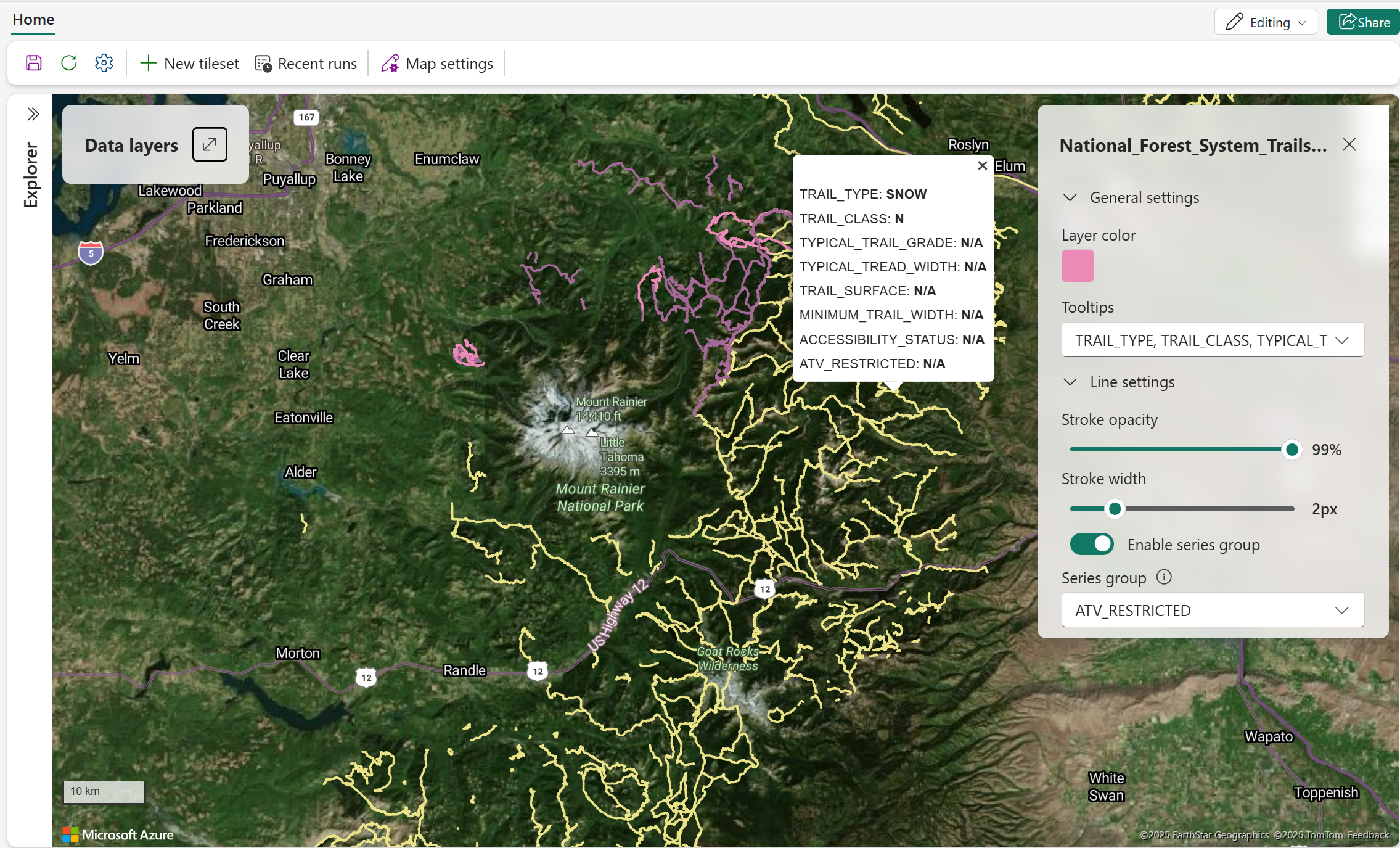

Der folgende Screenshot zeigt nationale Waldpfaddaten in der Nähe von Mount Rainier. Aktivieren Sie die Seriengruppe und verwenden Sie die Daten-Eigenschaft ATV_RESTRICTED, um Pfade zu identifizieren, die ATVs (All-Terrain Vehicles) beschränken.
Polygoneinstellungen
Polygonebene
Polygonebenen werden verwendet, um Bereiche oder Regionen zu visualisieren, indem mehrere geografische Koordinaten mit eingeschlossenen Formen verbunden werden. Diese Polygone können Grenzen wie Stadtgrenzen, Zonen oder Interessante Regionen darstellen. Sie können die Darstellung dieser Shapes mithilfe von Attributen wie Layerfarbe und Deckkraft anpassen. Dieses visuelle Element ist nützlich, um bestimmte geografische Bereiche hervorzuheben und räumliche Beziehungen oder Abdeckung zu analysieren.
Der folgende Screenshot zeigt eine historische Feuerumrandungskarte von Kalifornien mit dem geografischen Ausmaß vergangener Waldbrände mit roten Polygonen. Jedes Polygon stellt ein eindeutiges Feuerereignis dar und enthält Metadaten wie das Jahr, die Ursache und die GIS-berechnete Fläche. Diese Visualisierung ermöglicht es Benutzern, feueranfällige Bereiche schnell zu identifizieren, historische Brandverläufe zu analysieren und die Planung der Wildfeuerprävention und des Landmanagements zu unterstützen.
In der folgenden Tabelle werden die verfügbaren visuellen Polygoneinstellungen und -beschreibungen beschrieben.
| Setting | Description |
|---|---|
| Fülldurchsichtigkeit | Die Deckkraft von Polygonmerkmalen auf der Karte. Gültiger Bereich: 0% (vollständig transparent) bis 100% (vollständig undurchsichtig). Standard = 60% |
| Reihengruppe aktivieren | Umschalten, um Farben zu verwenden, um Geometrien basierend auf der ausgewählten Dateneigenschaft zu gruppieren und zu unterscheiden. Standard: aus Hinweis: Wenn diese Option aktiviert ist, wird die in den allgemeinen Einstellungen definierte Layerfarbe nicht angewendet. |
| Reihengruppe | Wählen Sie eine Dateneigenschaft aus dieser Dropdownliste aus, um Linien zu gruppieren und farblich zu kennzeichnen. Auf diese Option kann nur zugegriffen werden, wenn die Gruppeneinstellung "Serie aktivieren " aktiv ist. |
| Extrusion aktivieren | Diese Eigenschaft ermöglicht das Rendern von Polygonen in 3D durch Anwenden der Höhe basierend auf einem numerischen Feld. Sie verbessert die räumliche Darstellung durch Hinzufügen von Tiefe und Volumen zu flachen Formen. Default = off. |
| Höhe | Gibt das numerische Datenfeld an, mit dem die vertikale Extrusion jedes Polygons bestimmt wird. Auf diese Option kann nur zugegriffen werden, wenn die Einstellung "Extrusion aktivieren " aktiv ist. |
Reihengruppe aktivieren

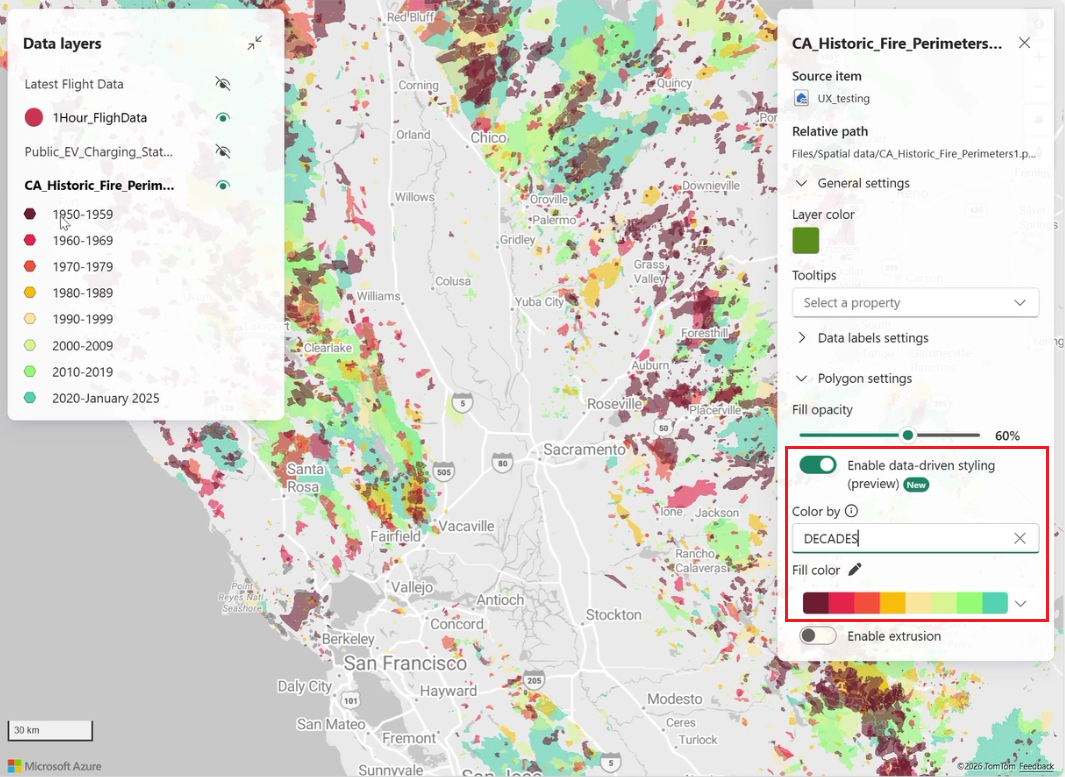

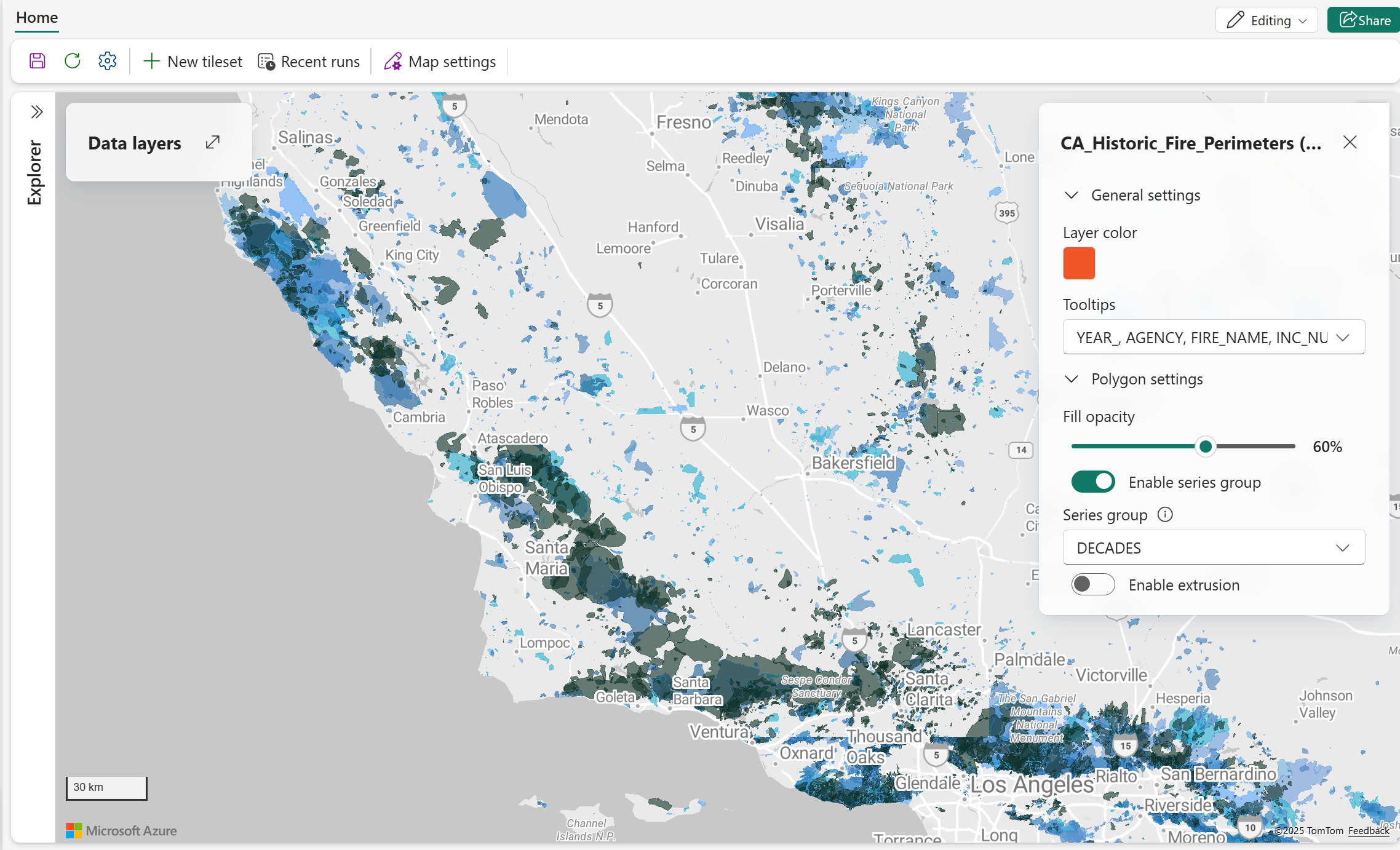

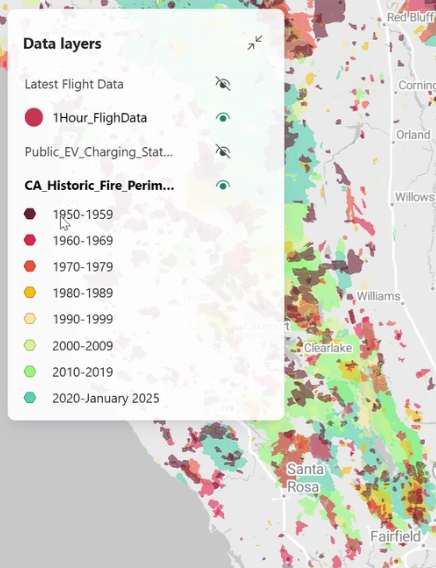

Der folgende Screenshot zeigt eine thematische Karte von Kalifornien, die historische Brandperimeter mithilfe von Polygonen hervorhebt. Jeder feuerbefallene Bereich ist farbcodiert nach dem JAHRZEHNTE-Feld , sodass Zuschauer Wildfeuerereignisse nach Zeiträumen wie 1960–1969, 1970–1979 und darüber hinaus unterscheiden können.
Extrusion aktivieren

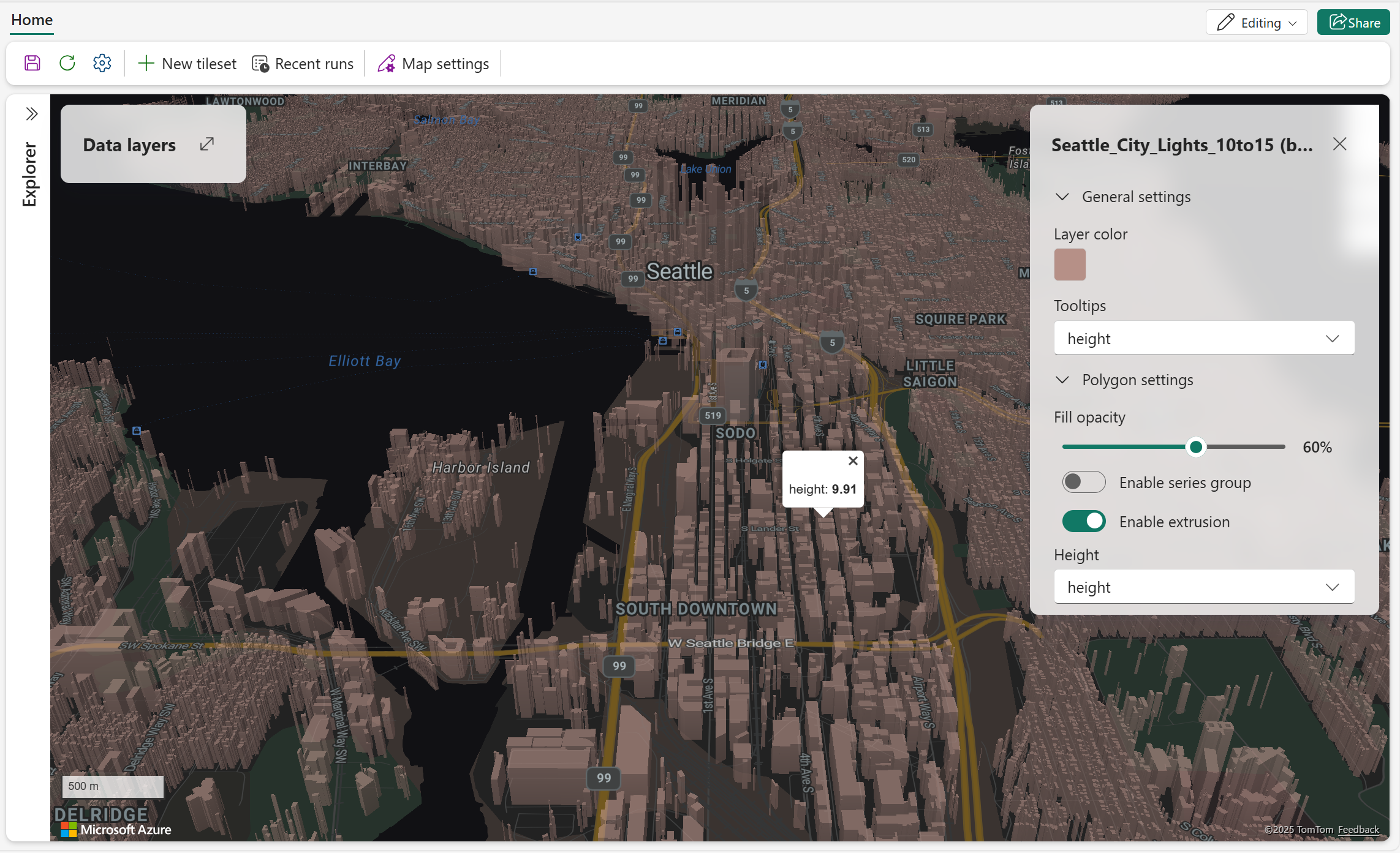

Der folgende Screenshot zeigt eine 3D-Kartenvisualisierung des Seattle-Bereichs und zeigt die Gebäudeextrusion. Jedes Gebäude wird mit unterschiedlichen Höhen basierend auf seinen tatsächlichen Höhendaten gerendert, wodurch eine realistische urbane Landschaft entsteht.
