Einführung

Das Network Planner-Tool ist im Teams Admin Center verfügbar. Es hilft Ihnen, die Netzwerkanforderungen für Ihre organization zu bestimmen. In diesem Beispielszenario wird gezeigt, wie Sie das Tool verwenden können, um Websites, Personas und Berichte für ein Unternehmen namens Contoso zu erstellen.

Bevor Sie beginnen

Wir gehen davon aus, dass Sie sich bereits im Teams Admin Center auskennen und mit den Schritten vertraut sind, die Sie tun müssen, um Ihr Netzwerk für Teams vorzubereiten. Wenn Sie in diesem Artikel mit Network Planner beginnen, empfehlen wir Ihnen, zuerst die folgenden Artikel zu lesen:

• Vorbereiten des Netzwerks Ihrer Organisation für Teams
• Verwenden des Netzwerk-Planner für Microsoft Teams

Übersicht über das Contoso-Netzwerk

Contoso verfügt über drei Standorte:

• Seattle Hauptsitz: Der Standard Standort für Contoso. Es hat 1.000 Mitarbeiter, von denen 25 nur anrufen. Der Standort ist mit dem Internet verbunden, und es gibt eine lokale Telefonverbindung (PSTN). Contoso hat Direct Routing eingerichtet, um die lokale Telefonverbindung mit Teams verwenden zu können.
• Kirkland Office: Diese Filiale hat 400 Mitarbeiter, und 10 rufen nur an. Der Standort verwendet seine Verbindung mit dem Hauptsitz sowohl für Internet- als auch Telefondatenverkehr (PSTN). Dieses Büro ist über eine WAN-Verbindung mit dem Hauptsitz von Seattle verbunden.
• Denver Office: Dieses Büro hat 250 Mitarbeiter, und 50 rufen nur an. Der Standort verfügt über eine eigene lokale Internetverbindung, aber keine direkte Telefonverbindung (PSTN).

Fangen wir an!

Hinzufügen eines Netzwerkplans

Erweitern Sie im Teams Admin Center organisationsweite Einstellungen , und wählen Sie dann Netzwerkplaner aus. Als Erstes müssen Sie einen Netzwerkplan erstellen.

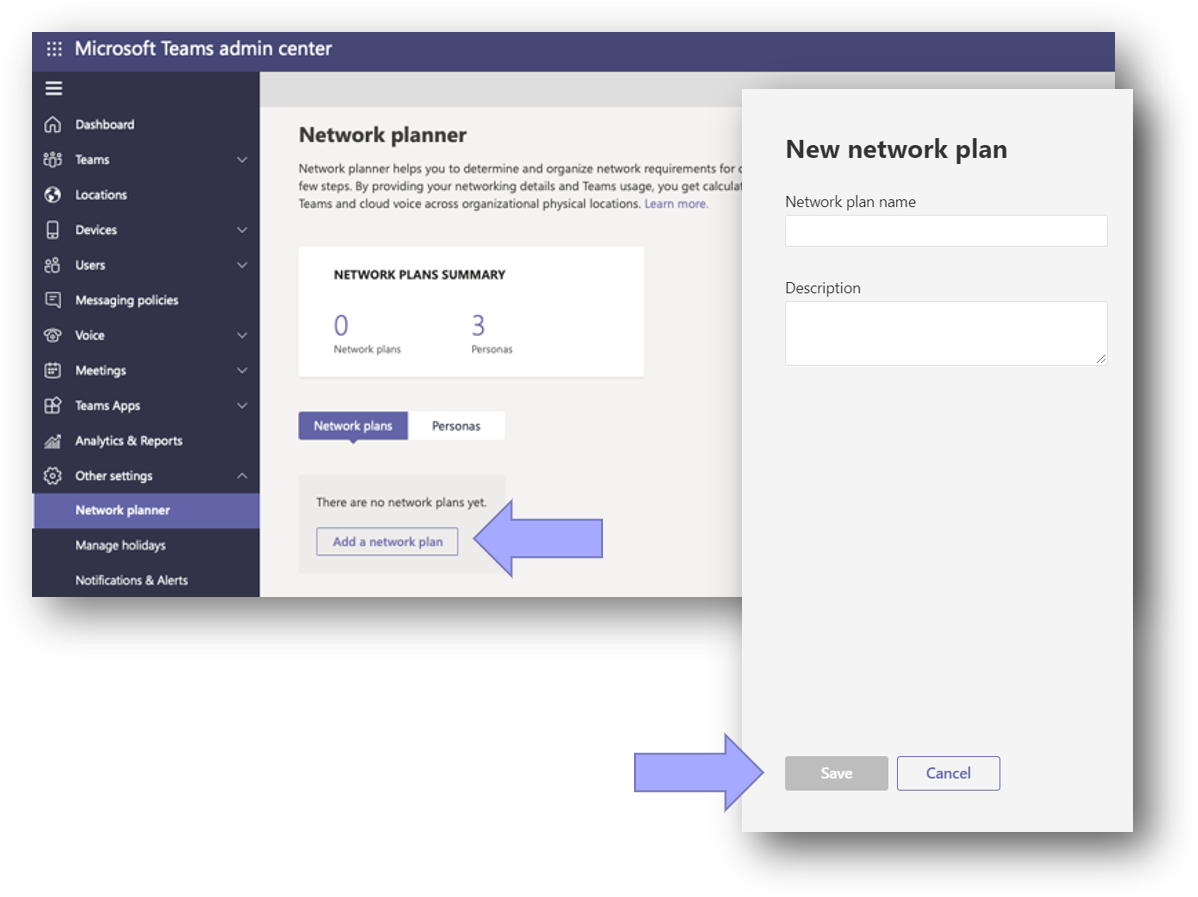

1. Wählen Sie Netzwerkplan hinzufügen aus.
2. Fügen Sie im Bereich Neuer Netzwerkplan einen Namen und eine Beschreibung für Ihren Netzwerkplan hinzu. In diesem Beispiel verwenden wir Contoso1 als Plannamen und Contoso-Netzwerkplan als Beschreibung.
3. Klicken Sie auf Speichern.

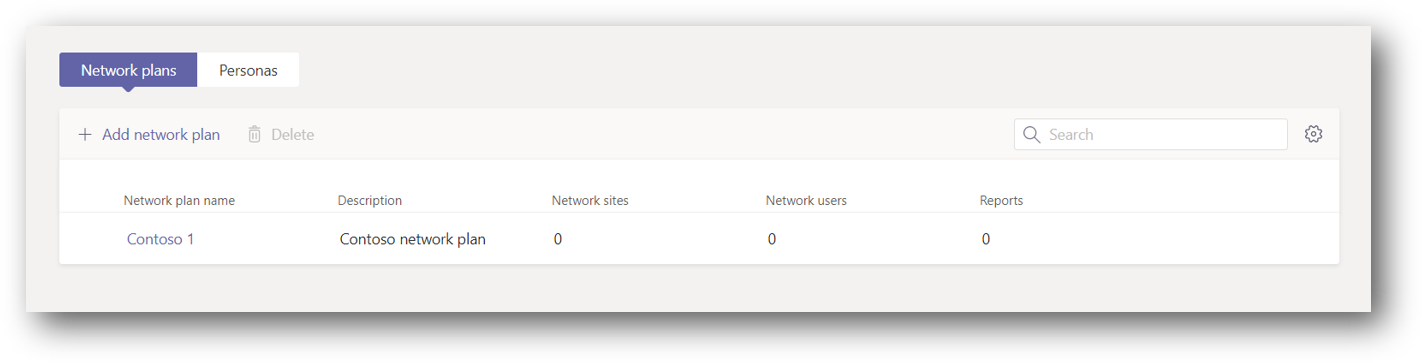

Nachdem Sie Ihren Netzwerkplan gespeichert haben, wird er in Der Liste der Netzwerkpläne angezeigt.

Erstellen von benutzerdefinierten Personas

Als Nächstes müssen Sie die erforderlichen Personas erstellen, um Ihre Benutzer darzustellen. Da jeder Standort über spezialisierte Benutzer verfügt, die nur Telefonanrufe tätigen, müssen Sie diese Persona erstellen.

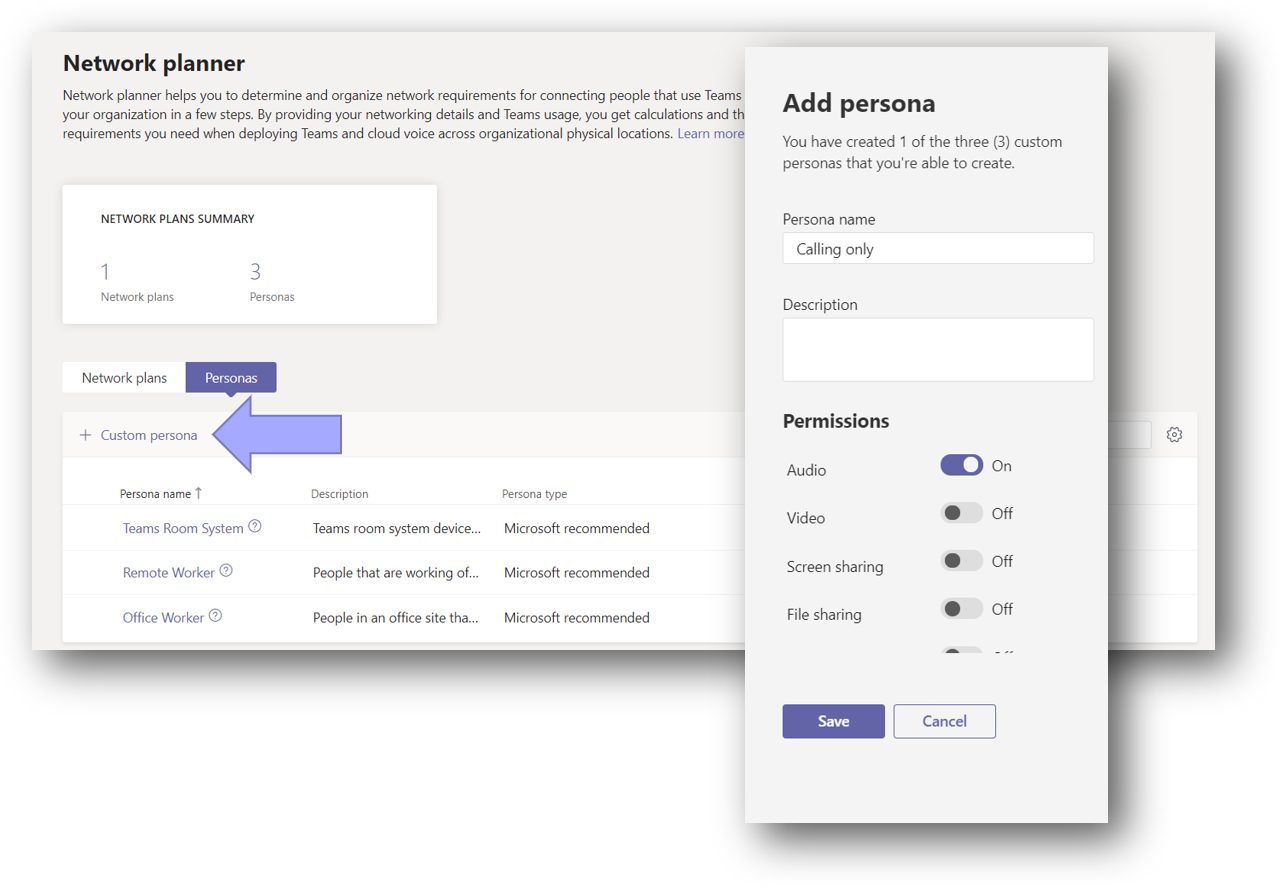

1. Wählen Sie auf der Seite Netzwerkplaner die Registerkarte Personas und dann + Benutzerdefinierte Persona aus.
2. Fügen Sie einen Namen und eine Beschreibung für diese Persona hinzu. In diesem Beispiel nennen wir es nur Calling.
3. Aktivieren Sie Audio , und deaktivieren Sie alles andere, damit das Aufrufen die einzige aktivierte Berechtigung ist.
4. Wählen Sie Speichern aus, um die Persona der Liste hinzuzufügen.

Hinzufügen von Standorten zu Ihrem Netzwerkplan

Nun müssen Sie die drei Standorte ihrem Netzwerkplan hinzufügen. In der folgenden Tabelle sind die Merkmale der Netzwerkadressen von Contoso zusammengefasst.

Ort	Gesamtzahl der Mitarbeiter	Nur Mitarbeiter anrufen	Internetverbindung	PSTN-Verbindung	WAN-Verbindungskapazität	Kapazität von Internetlinks
Seattle HQ	1000	25	Lokales Internet	Lokales PSTN mit Direct Routing	200 MBit/s	500 MBit/s
Kirkland Office	400	10	Remote-Internet über HQ	Remote-PSTN über HQ	200 MBit/s	Nicht zutreffend
Denver Office	250	50	Lokales Internet	Keine PSTN-Verbindung	Nicht zutreffend	150 MBit/s

1. Wählen Sie Ihren Netzwerkplan unter Netzwerk Planner aus.

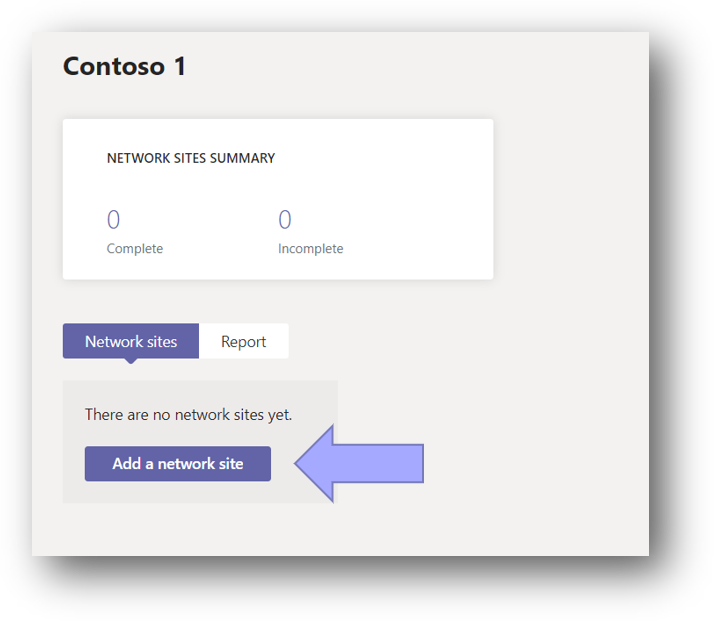

2. Wählen Sie die Registerkarte Netzwerkstandorte und dann Netzwerkstandort hinzufügen aus.

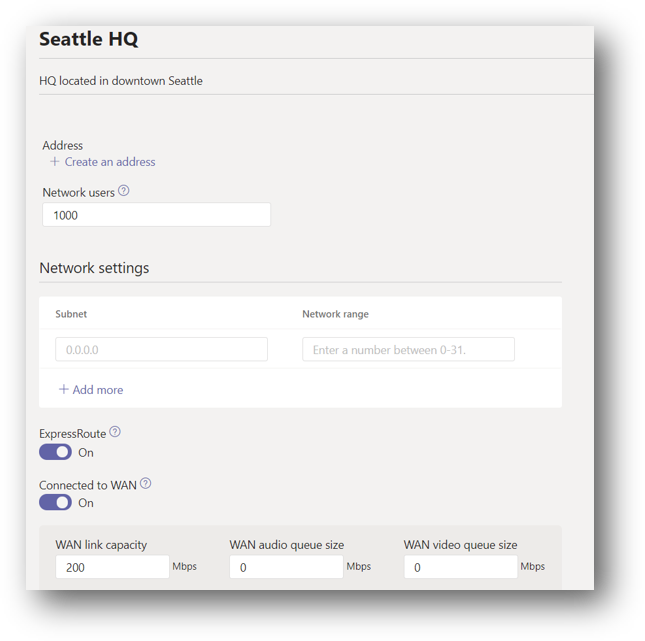

3. Geben Sie anhand der Tabelle in diesem Abschnitt die Details für den Standort seattle HQ ein. Aktivieren Sie sowohl die Umschaltflächen ExpressRoute als auch Mit WAN verbunden .

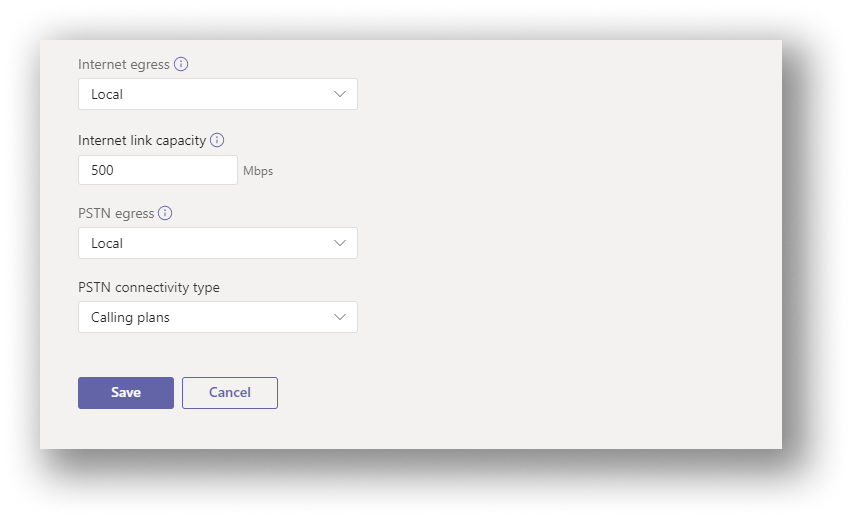

4. Da der Standort seattle HQ über lokale Internet- und lokale PSTN-Verbindungen verfügt, müssen Sie diese Merkmale ordnungsgemäß angeben.

5. Wählen Sie Speichern aus, um das Hinzufügen des Standorts seattle HQ abzuschließen.
6. Erstellen Sie die Denver-Website mithilfe desselben Prozesses. WAN sollte nicht aktiviert sein.

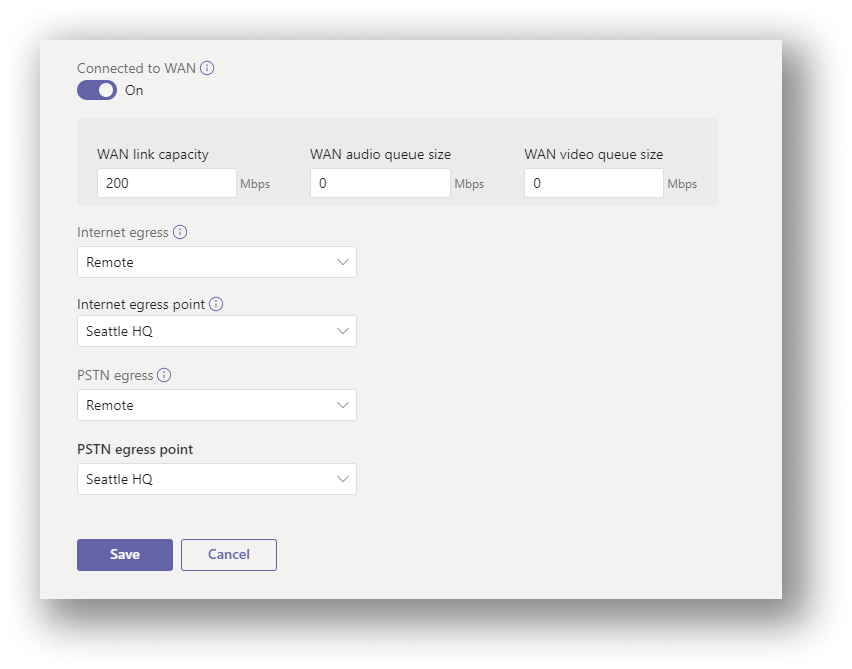

7. Da der Kirkland-Standort die Verbindung mit dem Hauptsitz von Seattle sowohl für die Internet- als auch für die PSTN-Konnektivität verwendet, wurde er als Remotestandort betrachtet. Geben Sie beim Erstellen des Kirkland-Standorts an, dass er mit dem WAN verbunden ist, und wählen Sie Remote für ausgehenden Internet- und PSTN-Ausgang aus.

Erstellen eines Berichts

Nachdem Sie Nun Ihre Websites hinzugefügt haben, können Sie einen Bericht erstellen. Sie definieren ihre Benutzerverteilung beim Erstellen des Berichts.

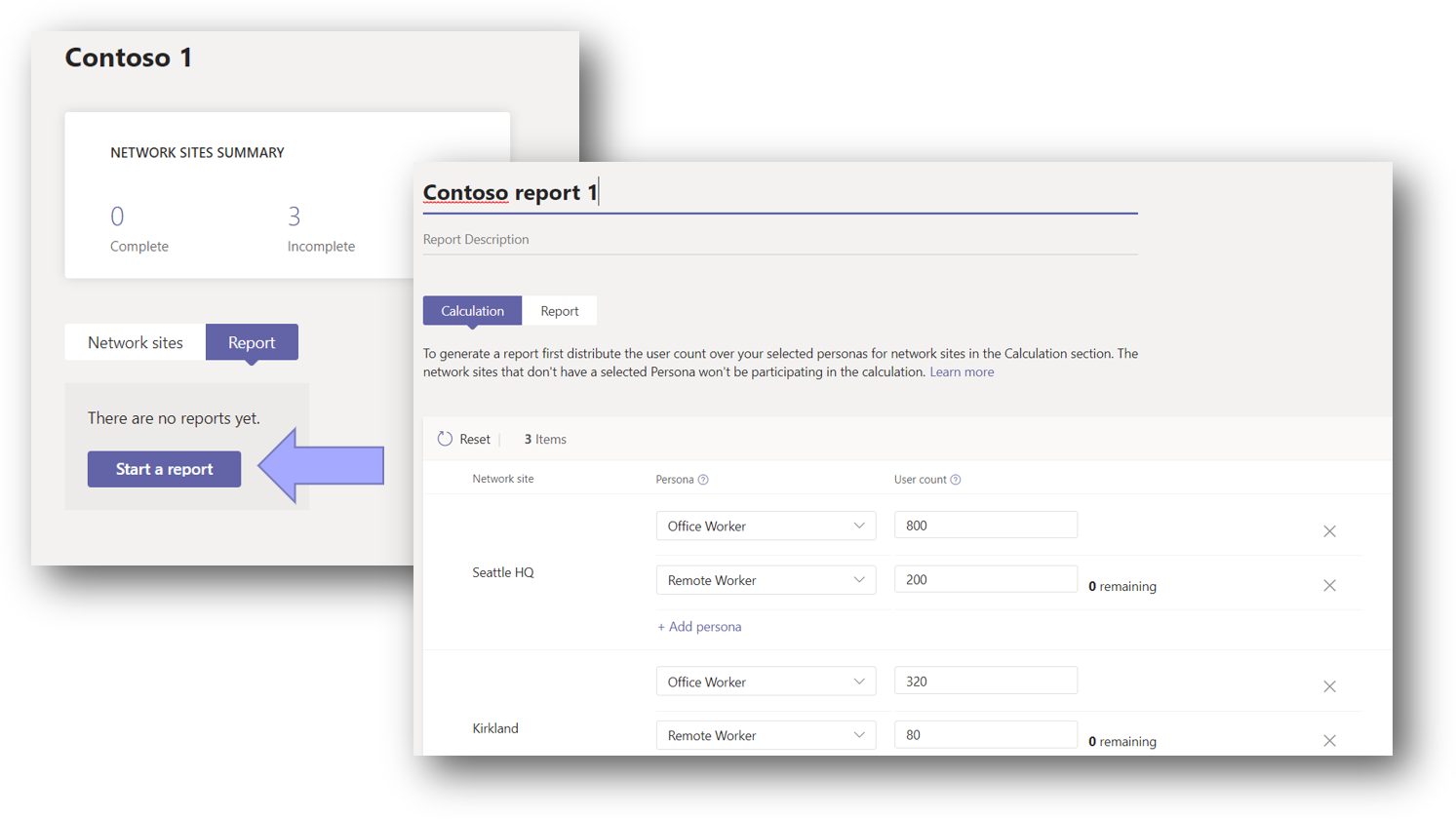

1. Wählen Sie die Registerkarte Bericht und dann Bericht starten aus, um die Benutzerverteilungsseite zu öffnen. Fügen Sie einen Namen und eine Beschreibung für den Bericht hinzu.

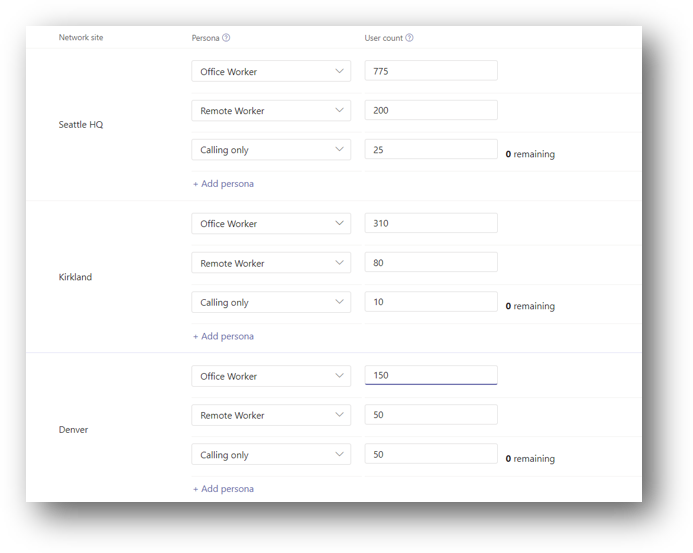

2. Wenn Sie einen Bericht zum ersten Mal starten, werden die Benutzeranzahlen für jeden Standort automatisch verteilt, z. B. 80 % an Büromitarbeiter, 20 % an Remotemitarbeiter. Sie können die Anzahl der Benutzer für jede Persona so anpassen, dass sie an diesem Punkt Ihrer Benutzerpopulation entspricht. Angenommen, Contoso verfügt über dieselbe 80/20-Aufteilung zwischen Büromitarbeitern und Remotemitarbeitern für jeden Standort. Achten Sie darauf, nur die Anrufpersonas aus der Anzahl der Benutzer im Büro herauszunehmen. Die resultierende Verteilung sollte wie in der folgenden Abbildung aussehen:

Analysieren der Berichtsausgabe

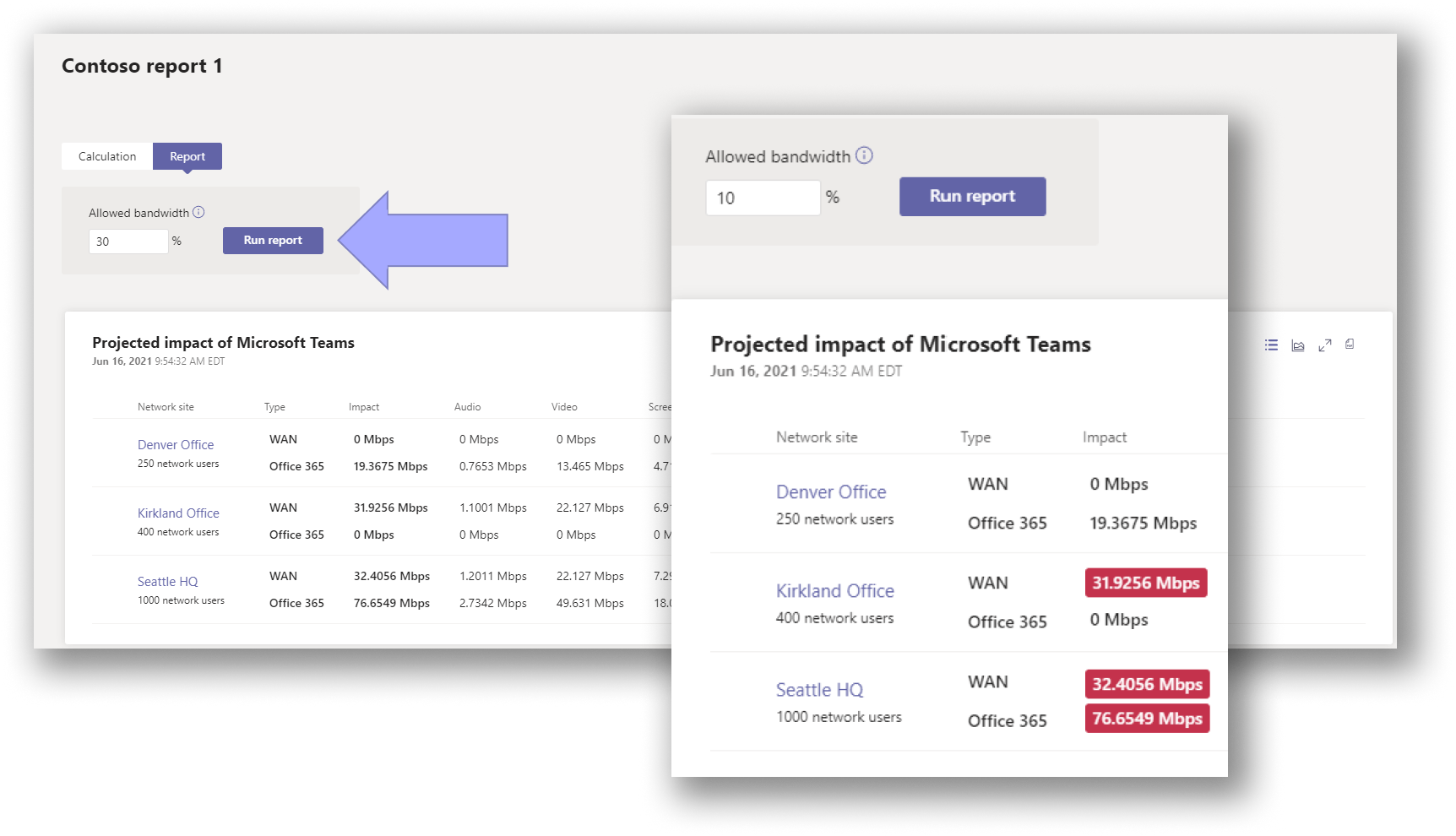

Nachdem Sie den Bericht generiert haben, wird ein Bildschirm angezeigt, auf dem Ihre Bandbreitenanforderungen sowohl als allgemeine als auch als modalitätsspezifische Werte angezeigt werden. Standardmäßig ist die zulässige Bandbreite auf 30 % festgelegt. Wenn Sie diesen Wert ändern und Bericht ausführen auswählen, können Sie die unterschiedlichen Auswirkungen auf die Bandbreite für Ihr Netzwerk erkennen. Alle Bereiche, die mehr Bandbreite benötigen, sind rot hervorgehoben.

Der Netzwerkplaner gibt Ihnen auch Empfehlungen basierend auf den projizierten Auswirkungen von Teams auf Ihr Netzwerk. Wählen Sie das Empfehlungsansichtssymbol aus, um Empfehlungen für jede Website anzuzeigen, sofern vorhanden. Die folgende Abbildung zeigt eine Beispielempfehlungsansicht.

Hier sehen Sie, dass derzeit die Bandbreite der Kirkland-Website erhöht werden muss, um die beste Leistung von Teams zu erzielen.
