Messungen mit dem Steuerelement „Measure in MR“ vornehmen

Messen Sie den Abstand, die Fläche und das Volumen Ihres physischen Raums mit der Kamera Ihres Geräts.

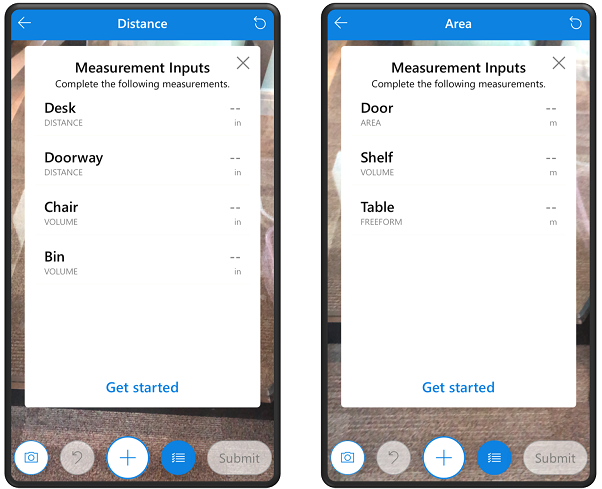

Um die Messfunktion verwenden zu können, muss Ihr App-Hersteller das Steuerelement Measure in MR für Ihre Canvas-App zu aktivieren. Je nachdem, wie Ihr App-Hersteller die App konfiguriert hat, kann die Art der Messungen variieren, wie im folgenden Beispiel gezeigt.

Grundlegende Navigation

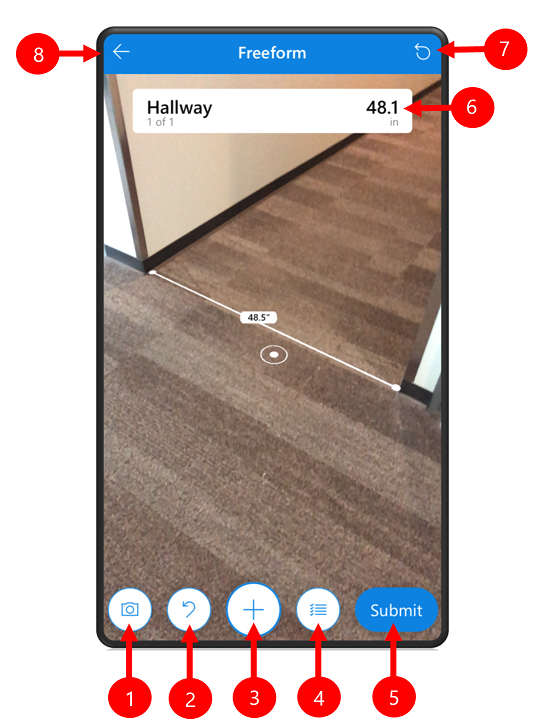

Es ist einfach, in Ihrem Raum herumzugehen und Messungen vorzunehmen. Die folgende Abbildung zeigt die primären Navigationselemente.

Legende

1. Kamera: Nehmen Sie ein Foto Ihrer aktuellen Ansicht auf. Das Bild kann von Ihrer Canvas-App verwendet werden, ist jedoch nicht sichtbar, wenn Sie sich in einer Mixed-Reality-Umgebung befinden.
2. Rückgängig machen: Spult die zuletzt durchgeführte Messaktion zurück und kehrt zum Zustand vor dem letzten Hinzufügen, Zurücksetzen oder Löschen zurück.
3. Hinzufügen: Wählen Sie diese Option, um eine neue Messung zu starten oder einen neuen Messpunkt hinzuzufügen. Wenn Sie mit der Messung fertig sind, ändert sich die Schaltfläche in ein Häkchen, das Sie auswählen, um Ihre Messung abzuschließen.
4. Übersicht: Öffnet eine Liste mit Details der von Ihnen gemessenen Elemente.
5. Senden: Wenn Sie Ihre Messungen abgeschlossen haben, verwenden Sie die Schaltfläche „Senden“, um die Mixed-Reality-Umgebung zu schließen und die Messungen an Ihre Canvas-App zu senden. Die Schaltfläche ist abgeblendet, wenn keine Messungen vorhanden sind oder Sie gerade Messungen vornehmen.
6. Übersicht: Öffnet eine Liste mit Details der von Ihnen gemessenen Elemente.
7. Zurücksetzen: Löschen Sie alle Ihre Messungen auf einmal.
8. Beenden: Verlassen Sie die Mixed-Reality-Umgebung und kehren Sie zu Ihrer Canvas-App zurück.

Eine Messung vornehmen

1. Öffnen Sie Ihre Canvas-App und wählen Sie die Schaltfläche In MR messen aus.

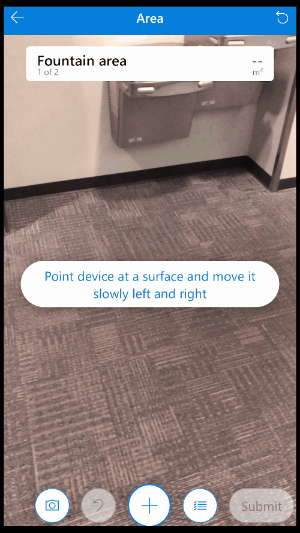

2. Folgen Sie den Anweisungen auf dem Bildschirm, indem Sie Ihr Gerät bewegen, bis es vibriert und weiße Punkte erscheinen. Der weiße Punkt mit einem Kreis ist der Ausgangspunkt Ihrer Messung.



3. Wählen Sie um eine neue Messung zu starten. Führen Sie dann je nach Art der Messung die folgenden Schritte aus:

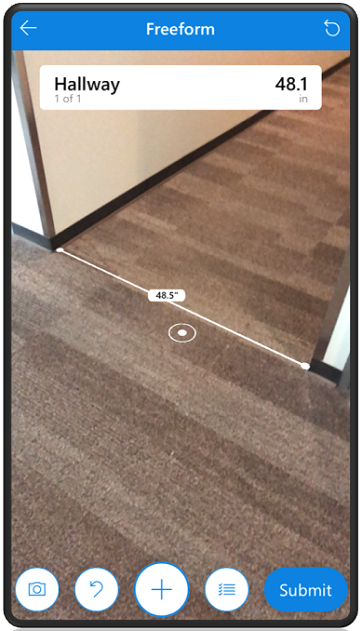

   • Entfernung

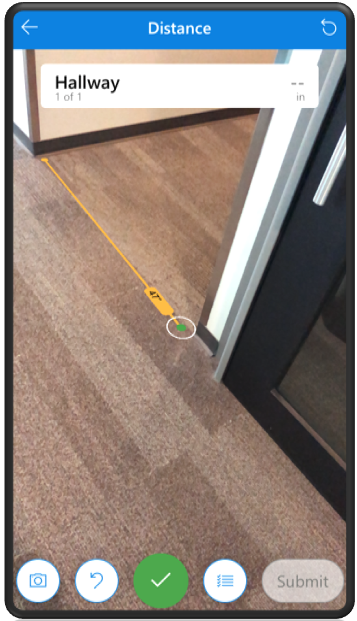

     1. Wählen Sie und bewegen Sie dann langsam den Punkt an die Stelle, an der die Messung enden soll.

     2. Wählen Sie die Häkchen-Schaltfläche, um die Messung abzuschließen.



     3. Fahren Sie mit der Messung fort oder wählen Sie Senden aus, um Ihre endgültigen Messungen zu speichern und zu Ihrer Canvas-App zurückzukehren.



   • Fläche

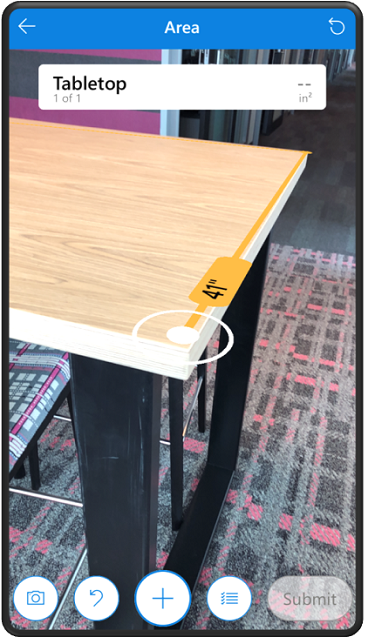

     1. Wählen Sie um Punkte hinzuzufügen und den Bereich einzurahmen, den Sie messen möchten.

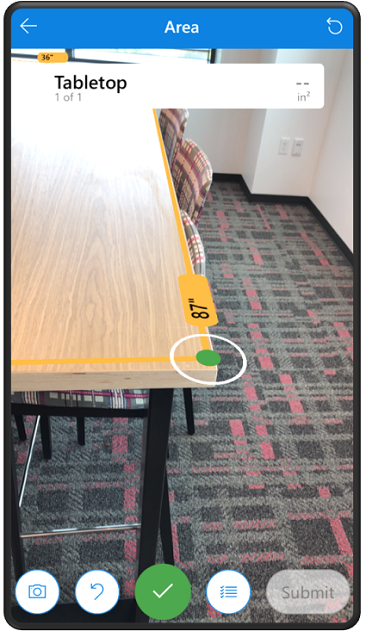

     2. Verbinden Sie den letzten Punkt mit dem ersten, um die Messung abzuschließen. Tippen Sie auf das Häkchen, wenn Sie fertig sind.

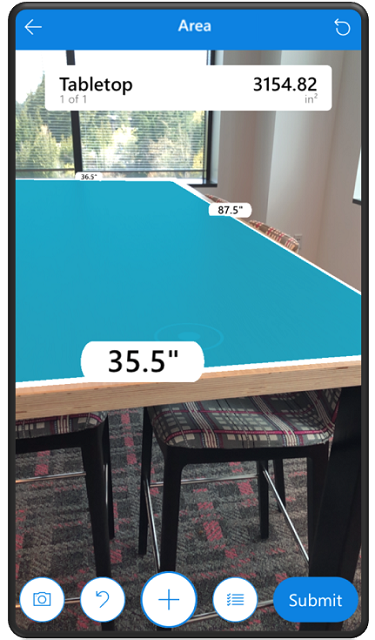

     3. Fahren Sie mit der Messung fort oder wählen Sie Senden aus, um Ihre endgültigen Messungen zu speichern und zu Ihrer Canvas-App zurückzukehren.



   • Volumen

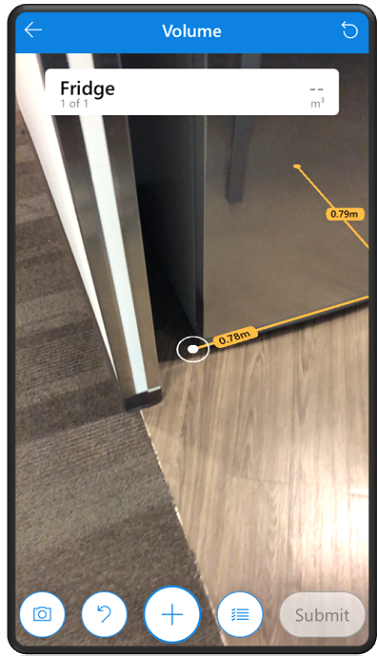

     1. Wählen Sie um Punkte hinzuzufügen und die Grundfläche des Volumens zu umrahmen, das Sie messen möchten.

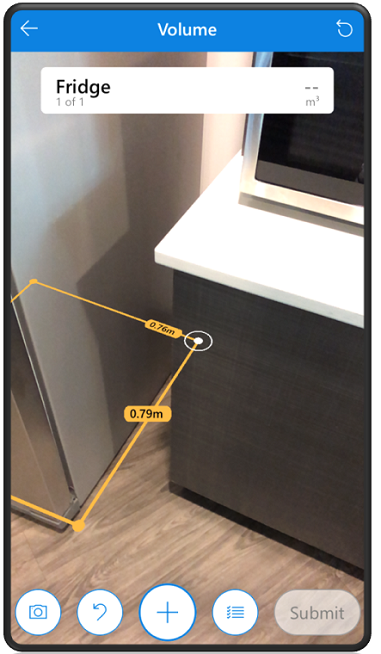

     2. Verbinden Sie den letzten Punkt mit dem ersten, um die Messung abzuschließen.

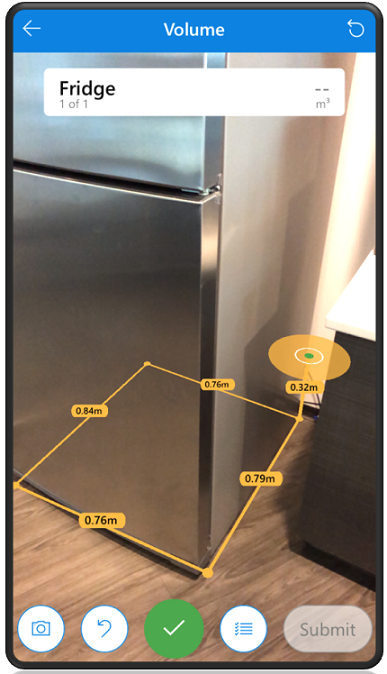

     3. Bewegen Sie Ihr Gerät nach oben und wählen Sie die gewünschte Höhe aus. Wählen Sie dann die Häkchen-Schaltfläche.



     4. Fahren Sie mit der Messung fort oder wählen Sie Senden aus, um Ihre endgültigen Messungen zu speichern und zu Ihrer Canvas-App zurückzukehren.



        Hinweis

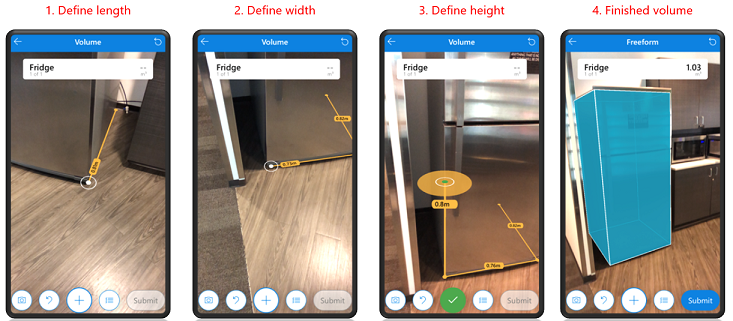

        Wenn in Ihrer App Feld ziehen aktiviert ist, können Sie das Volumen nur mit einem rechteckigen Prisma messen. Wählen Sie für diese Messung vier Punkte aus; drei zum Zeichnen der Basis und einen für die Höhe.



   • Freiform

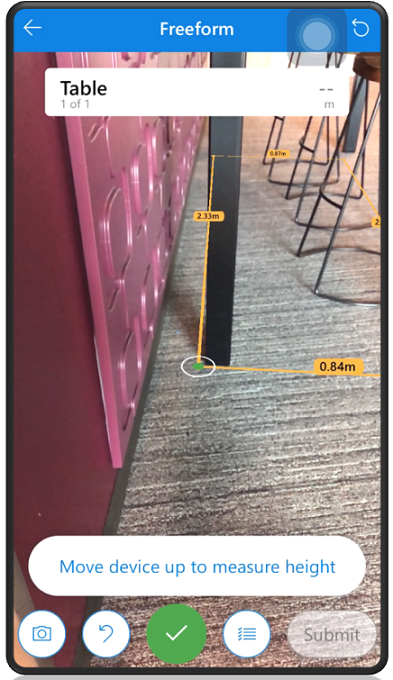

     1. Wählen Sie um Entfernung, mehrere Segmente, Fläche und Volumen gemeinsam zu messen.

     2. Verbinden Sie den letzten Punkt mit dem ersten, um die Messung abzuschließen.

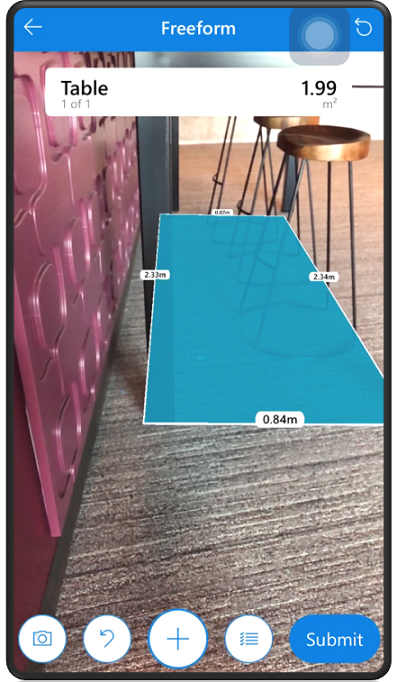

     3. Halten Sie den Punkt am letzten Punkt und tippen Sie auf das grüne Häkchen, um Ihre aktuelle Messung abzuschließen. Nehmen Sie andere Messungen vor oder wählen Sie Senden aus, um zu Ihrer Canvas-App zurückzukehren, wenn Sie fertig sind.

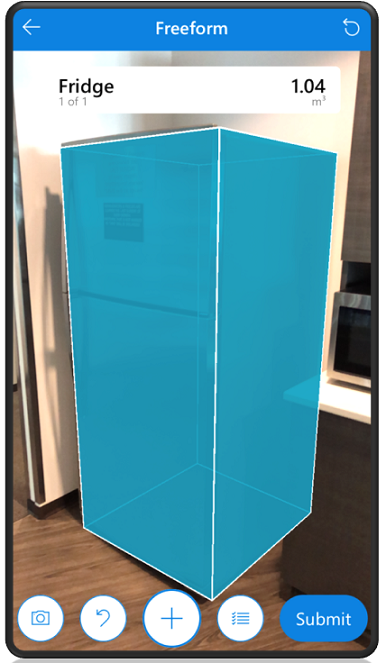

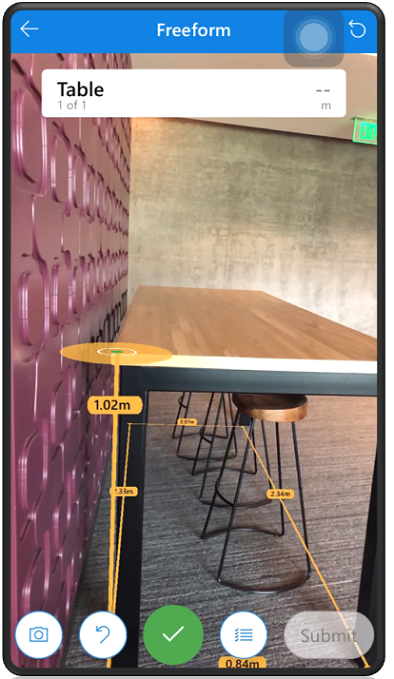

        Dasselbe Rechteck kann Teil einer Volumenmessung sein. Anstatt den zuletzt hinzugefügten Punkt auszuwählen, drehen Sie Ihr Telefon nach oben, um eine Höhe auszuwählen, und tippen Sie dann auf das grüne Häkchen. Nehmen Sie andere Messungen vor oder wählen Sie Senden aus, um zu Ihrer Canvas-App zurückzukehren, wenn Sie fertig sind.



Hinweis

Wenn in Ihrer App Feld ziehen aktiviert ist, können Sie nur bei einem rechteckigen Bereich und bei Volumen eine Freiformmessung vornehmen.

Ihre Messungen nachverfolgen

Wenn Sie Messungen vornehmen, können Sie jederzeit zurückgehen und Ihre Messungen überprüfen.

1. Wählen Sie oben die Messübersicht aus oder wählen Sie die Übersichtsschaltfläche.

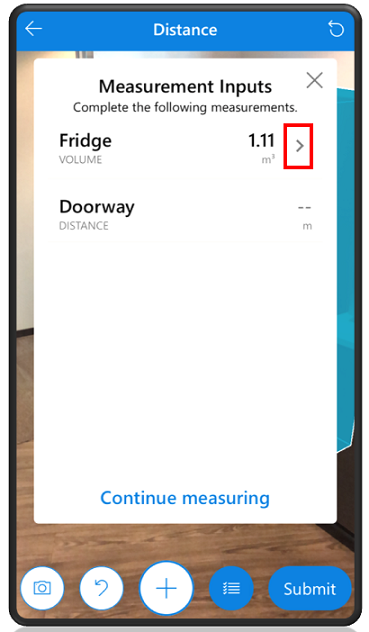

2. Wenn Ihr App-Ersteller Ihnen bestimmte Messungen gegeben hat, können Sie ihre Typen hier unter ihrer Beschriftung sehen. Wählen Sie den Pfeil neben der Messung aus, um weitere Details anzuzeigen.

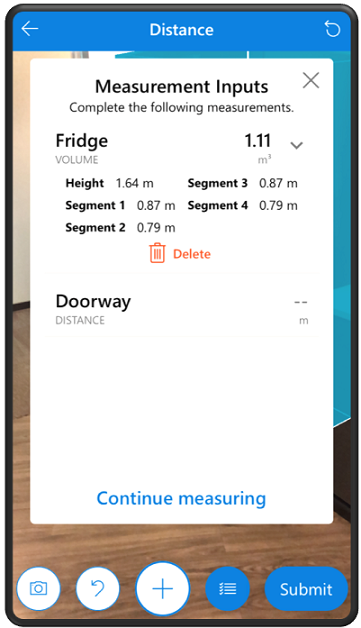

3. Auf dem Bildschirm Messeingaben können Sie Folgendes tun:

   • Wählen Sie eine unvollständige Messung aus, um sie sofort zu messen.

   • Wählen Sie die Schaltfläche „Löschen“, um eine Messung zu löschen oder zu entfernen.

   • Wählen Sie die Schaltfläche „Schließen“ oder „Übersicht“, um die Messung dort fortzusetzen, wo Sie aufgehört haben.
