Entwerfen von Flows mit Microsoft Visio

Der Power Automate-Designer ist ein umfassendes Tool, mit dem sie jedes Detail Ihrer Logik konfigurieren können. Manchmal sollten Sie die Logik Ihres Flows skizzieren, bevor Sie mit dessen Aufbau beginnen. Verwenden Sie hierzu Microsoft Visio direkt in Power Automate.

Tipp

Viele Prozesse verfügen über ein gemeinsames Modell, weisen innerhalb einer Organisation jedoch geringe Abweichungen auf. Sie können in Ihrer Organisation Zeit sparen, indem Sie Visio zur Erstellung eines Masterworkflowmodells verwenden, das andere dann mit spezialisierten Parametern anpassen.

Hinweis

Diese Funktion ist nicht für GCC (Government Community Cloud)-, GCC High- oder DoD-Kunden, (Department of Defense) verfügbar.

Anforderungen

  • Ein Power Automate-Konto.
  • Die Microsoft Visio-Desktop-App (englische Version)
  • Kenntnisse in der Verwendung von Microsoft Visio

Entwerfen eines Workflows in Visio

  1. Melden Sie sich bei Power Automate an.

  2. Wählen Sie im linken Bereich Vorlagen.

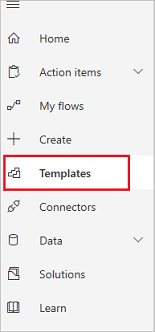

    Screenshot der Menüoption „Vorlagen“

  3. Wählen Sie im Menü oben Visio aus.

    Screenshot der Menüoption „Visio-Vorlagen“

  4. Aus der Liste der Visio Vorlagen wählen Sie Grundlegendes Fluss-BPMN-Diagramm.

    Screenshot der Vorlagenoption „Basic Flow BPMN Diagram“.

    Wichtig

    Visio warnt Sie, dass Dateien aus dem Internet Ihr Gerät beschädigen könnten. Wenn Sie damit einverstanden sind, wählen Sie in der Warnmeldung JA aus.

    Screenshot der Warnung vor Dateien aus dem Internet.

    Der Visio-Designer wird geöffnet.

    Screenshot des Visio-Designers.

  5. Verwenden Sie die BPMN-Standard-Shapes zum Entwerfen eines Workflows.

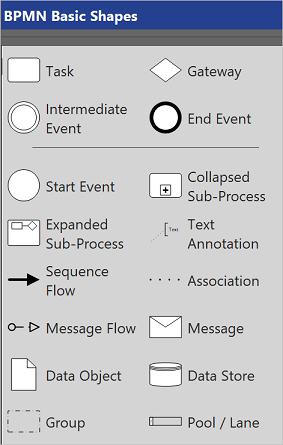

    Screenshot der BPMN-Basisformen.

Vorbereiten Ihres Workflows für den Export in Power Automate

Führen Sie die folgenden Schritte aus, um den Workflow so vorzubereiten, dass Sie ihn in Power Automate exportieren können.

  1. Wählen Sie die Registerkarte Prozess aus.

  2. Wählen Sie aus der Power Automate-Symbolgruppe die Option Für Export vorbereiten aus.

    Screenshot des Symbols „Für den Export vorbereiten“.

    Die Gruppe Für Export vorbereiten wird geöffnet.

    Screenshot des Symbols „Für Exportgruppe vorbereiten“.

  3. Ordnen Sie Ihr BPMN-Diagramm auf der Registerkarte Flowzuordnung der Gruppe Für Export vorbereiten zu Power Automate -Steuerelementen zu.

  4. Auf der Registerkarte Auslöser und Aktionen der Gruppe Bereiten Sie den Export vor, wählen Sie jede Form aus und wählen Sie dann entweder einen Auslöser oder eine Aktion aus, der Sie Ihr BPMN-Diagramm zu Power Automate Auslöser und Aktionen zuordnen möchten. Diese Zuordnung soll diese Form in Power Automate darstellen.

    Sie können Ihren Workflow exportieren, wenn keine Probleme mehr im Steuerelement Bereiten Sie den Export vor vorhanden sind.

    Screenshot ohne Probleme mit dem Steuerelement „Vorbereiten zum Exportieren“.

Exportieren Ihres Workflows

  1. Klicken Sie auf die Schaltfläche Nach Flow exportieren, um Ihr Workflowdiagramm nach Power Automate zu exportieren.

  2. Benennen Sie Ihren Flow, und wählen Sie dann die Schaltfläche Flow erstellen aus.

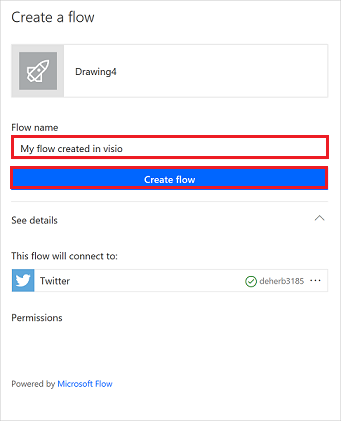

    Screenshot des Bildschirms „Einen Flow erstellen“.

  3. Es sollte eine Erfolgsmeldung ähnlich der folgenden angezeigt werden.

    Screenshot eines Erfolgsberichts.

Sie können den Flow nun wie jeden anderen Flow über den Power Automate-Designer ausführen oder bearbeiten.

Tipp

Verwenden Sie die Freigabe- und Kommentarfunktionen von Visio, um mit mehreren Projektbeteiligten zusammenzuarbeiten und schnell einen vollständigen Workflow zu erstellen.
