Arbeiten mit Messgerätdatenbereichen
Der Messgerätdatenbereich ist ein eindimensionaler Datenbereich, der einen einzelnen Wert im Dataset anzeigt. Einzelne Messgeräte werden stets in einem Messgerätbereich positioniert, dem untergeordnete oder benachbarte Messgeräte hinzugefügt werden können. Mithilfe des Messgerätbereichs können Sie mehrere Messgeräte in einem Messgerätbereich mit einheitlichen Funktionen wie Filtern, Gruppieren oder Sortieren erstellen.
Messgeräte können zur Ausführung zahlreicher Aufgaben in einem Bericht verwendet werden:
Anzeigen von Key Performance Indicators (KPIs) in einem radialen oder linearen Messgerät
Platzieren eines Messgeräts in einer Tabelle oder einer Matrix zur Veranschaulichung von Zellwerten
Verwenden mehrerer Messgeräte in einem Messgerätbereich zum Vergleich von Daten in Feldern

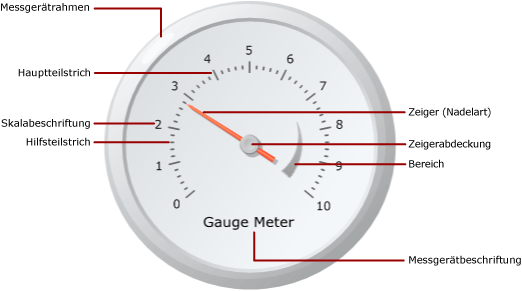

Die folgende Abbildung zeigt die grundlegenden Elemente eines einzelnen Messgeräts im Messgerätbereich.
.gif "Diagramm mit Messgerätelementen")
Reporting Services stellt zwei Typen von Messgeräten bereit: radiale und lineare Messgeräte. Im Gegensatz zu den Diagrammtypen im Dialogfeld Diagrammtyp auswählen werden die Messgerättypen im Dialogfeld Messgerättyp auswählen mit einer Kombination aus Messgeräteigenschaften erstellt. Messgerättypen können daher nicht auf die gleiche Art wie Diagrammtypen geändert werden. Wenn Sie den Messgerättyp ändern möchten, müssen Sie das Messgerät entfernen und der Entwurfsoberfläche erneut hinzufügen.
Ein radiales Messgerät verfügt mindestens über eine Skala und einen Zeiger. Sie können mehrere Skalen verwenden, indem Sie mit der rechten Maustaste auf das Messgerät klicken und Skalierung hinzufügen auswählen. Standardmäßig wird dadurch eine kleinere Skala erstellt und in der ersten Skala positioniert. Radiale Messgeräte weisen drei Zeigertypen auf: Marker, Leisten und Nadeln. Der Nadelzeiger ist nur für das radiale Messgerät verfügbar. Sie können mehrere Zeiger verwenden, indem Sie mit der rechten Maustaste auf das Messgerät klicken und Zeiger hinzufügen auswählen. Dadurch wird ein weiterer Zeiger für die gleiche Skala erstellt; wenn Sie jedoch über mehrere Skalierungen verfügen, können Sie einen Zeiger einer beliebigen Skala im Messgerät zuordnen.
Radiale Messgeräte weisen kreisförmige Skalen auf, die Bezeichnungen und Teilstriche enthalten. Es gibt zwei Arten von Teilstrichen: Hilfs- und Hauptteilstriche.
Lineare Messgeräte weisen mit Ausnahme der Form und Ausrichtung analoge Funktionen zu radialen Messgeräten auf. Lineare Messgeräte sind hilfreich bei der Integration in die Tabelle oder in Matrixdatenbereiche zum Anzeigen von Fortschrittsdaten.
In diesem Abschnitt
Hinzufügen von Daten zu einem Messgerät-Datenbereich
Erläutert, wie einem Messgerät einzelne Werte und Gruppenwerte hinzugefügt werden.Positionieren von Elementen auf einem Messgerät
Erläutert, wie die Position von untergeordneten Elementen vom Messgerätbereich bestimmt und wie ein einheitliches Verhältnis von Höhe und Breite bei linearen Messgeräten beibehalten wird.
