Verwenden Sie diese Übersicht, bei der Validierung von Problemen beim Exportieren eines SharePoint-Workflows aus Visio Professional 2013 SharePoint Designer 2013 unterstützen. Dieser Artikel beschreibt Überprüfungsprobleme, die auftreten können, wenn Sie die SharePoint 2010-Workflow-Plattform in SharePoint Designer 2013 verwenden.
Hinweis
SharePoint 2010-Workflows wurden am 1. August 2020 für neue Mandanten eingestellt und am 1. November 2020 aus bestehenden Mandanten entfernt. Wenn Sie SharePoint 2010-Workflows verwenden, empfehlen wir die Migration zu Power Automate oder anderen unterstützten Lösungen. Weitere Informationen hierzu finden Sie unter Einstellung von SharePoint 2010-Workflows.
Einführung
Beim Exportieren eines SharePoint-Workflows von Microsoft Visio Professional 2013 in Microsoft SharePoint Designer 2013 muss das Diagramm zuerst überprüft werden. Das Workflowdiagramm nicht gültig ist, wird ein Fenster Probleme angezeigt, die enthält eine Liste der Punkte, die repariert werden muss, bevor der Workflow exportiert werden kann.
Dieser Artikel enthält eine Beschreibung, Beispiel und vorgeschlagenen Aktion für jeden Workflow-Überprüfungsprobleme, die Sie in Visio Professional 2013 erhalten können. Wenn Sie über ein Problem bei der Validierung benachrichtigt werden, finden Sie in der Liste unten die Bezeichnung des Problems, mithilfe des Beispiels zum Identifizieren, wo das Problem liegt, und befolgen Sie die vorgeschlagene Aktion zur Behebung.
Eine benutzerdefinierte Aktion kann nicht hinzugefügt werden, einem Workflowdiagramm
Meldung:
Eine benutzerdefinierte Aktion kann keines Workflowdiagramms hinzugefügt werden. Die benutzerdefinierte Aktion kann nur beim Importieren des Workflows aus SharePoint Designer generiert werden.
Beispiel:
Vorgeschlagene Aktion:
Wenn Sie eine Aktion zu einem Workflow hinzufügen möchten, und ein master-Shape ist nicht in der Schablone dafür vorhanden, nicht erstellen Sie eigener Shape oder importieren Sie eine aus einer anderen Schablone. Verwenden Sie stattdessen einer vorhandenen Form, und klicken Sie dann verwenden Sie das Feature Kommentar hinzufügen der Form, um das beabsichtigte Verhalten anzugeben.
Eine benutzerdefinierte Bedingung kann nicht hinzugefügt werden, einem Workflowdiagramm
Meldung:
Eine benutzerdefinierte Bedingung kann einem Workflowdiagramm hinzugefügt werden. Benutzerdefinierte Bedingung kann nur beim Importieren des Workflows aus SharePoint Designer generiert werden.
Beispiel:
Vorgeschlagene Aktion:
Wenn Sie eine Bedingung zu einem Workflow hinzufügen möchten, und ein master-Shape ist nicht in der Schablone dafür vorhanden, nicht erstellen Sie eigener Shape oder importieren Sie eine aus einer anderen Schablone. Verwenden Sie stattdessen einer vorhandenen Form, und klicken Sie dann verwenden Sie das Feature Kommentar hinzufügen der Form, um das beabsichtigte Verhalten anzugeben.
Eine verbundbedingung kann nicht manuell eines Workflowdiagramms hinzugefügt werden
Meldung:
Eine verbundbedingung kann nicht manuell eines Workflowdiagramms hinzugefügt werden. Die verbundbedingung kann nur beim Importieren des Workflows aus SharePoint Designer generiert werden.
Beispiel:
Vorgeschlagene Aktion:
Wenn Sie eine Bedingung zu einem Workflow hinzufügen möchten, und ein master-Shape ist nicht in der Schablone dafür vorhanden, nicht erstellen Sie eigener Shape oder importieren Sie eine aus einer anderen Schablone. Verwenden Sie stattdessen einer vorhandenen Form, und klicken Sie dann verwenden Sie das Hinzufügen eines Kommentars Feature der Form, um das beabsichtigte Verhalten anzugeben.
Zwischen Workflow-Shapes bestehen doppelte Verbindungen
Meldung:
Zwischen Workflow-Shapes bestehen doppelte Verbindungen.
Beispiel:
Vorgeschlagene Aktion:
Entfernen Sie den redundanten Connector, indem markieren und löschen.
Ein Zurückschleifen zum übergeordneten Shape ist nicht zulässig
Meldung:
Ein Zurückschleifen zum übergeordneten Shape ist nicht zulässig
Beispiel:
Vorgeschlagene Aktion:
Weder Visio Professional 2013 noch SharePoint Designer 2013 unterstützt Workflows mit Schleifen. Überprüfen Sie den Workflow für Schleifen und löschen Sie die Schleifen Verbindungen. Wenn Sie einen SharePoint-Workflow erstellen, der eine Reihe von Schritten Schleife enthält möchten, müssen Sie den Workflow in Visual Studio erstellen.

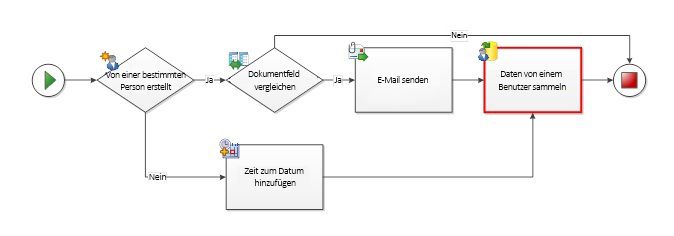

Parallele Aktivitäten, die auch sequenziell sind, sind nicht zulässig.
Meldung:
Parallele Aktivitäten, die auch sequenziell sind, sind nicht zulässig.
Beispiel:
Vorgeschlagene Aktion:
Aktivitäten können entweder parallel oder sequenzielle, jedoch nicht beide gleichzeitig sein. Entfernen Sie für parallele Aktivitäten die sequenzielle Connectors. Entfernen Sie die parallele Connectors für sequenzielle Aktivitäten. In einigen Fällen können gleichzeitig parallele und sequenzielle Aktivitäten zum Identifizieren schwierig sein. In den folgenden Beispielen andere allgemeinen Instanzen von parallelen und sequenziellen Anordnung anzeigen und alternative Modalitäten anbieten.

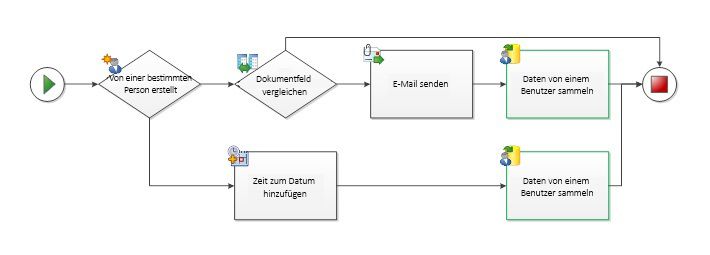

Beispiel:
Vorgeschlagene Aktion:
Um Connectors, zeigen Sie auf der gleichen Aktivität von mehreren Pfaden zu vermeiden, versuchen Sie die Aktivität:
Beispiel:
Vorgeschlagene Aktion:
Wenn Umgang mit paralleler Blöcke in aufeinander folgenden Schritten (in der Regel finden Sie unter erstellt mithilfe von SharePoint Designer-Workflows) versuchen Sie die Form "Kommentar hinzufügen" zwischen zwei parallele Blöcke, damit die Schritte ordnungsgemäß getrennt sind.
Die Form ' Bedingung ' hat keine Verbindung mit der Bezeichnung mit Ja oder Nein
Meldung:
Die Form ' Bedingung ' hat keine Verbindung mit der Bezeichnung mit Ja oder Nein.
Beispiel:
Vorgeschlagene Aktion:
Mit der rechten Maustaste in des Connectors zur "Ja" oder "No" Bezeichnung zuweisen.
Die Form ' Bedingung ' muss mindestens eine ausgehende Verbindung mit der Bezeichnung Ja oder Nein haben.
Meldung:
Die Form ' Bedingung ' benötigen Sie mindestens eine ausgehende Verbindung mit der Bezeichnung Ja oder Nein.
Beispiel:
Vorgeschlagene Aktion:
Stellen Sie sicher, dass die Form ' Bedingung ' mindestens einen ausgehenden Connector zu einem anderen Workflow-Shape zugeordnet ist.
Der Connector ist keine Verbindung zu SharePoint-Workflow
Meldung:
Der Connector ist keine Verbindung zu SharePoint-Workflow. Stellen Sie sicher, dass der richtige Verbinder mithilfe der Verbinder oder AutoConnect verwendet wird.
Beispiel:
Vorgeschlagene Aktion:
Vermeiden Sie die Connectors aus anderen Diagrammen wiederverwenden, da sie nicht notwendigerweise ausgelegt sind mit SharePoint-Workflows verwendet werden. Löschen Sie den ausgewählten Verbinder, und verwenden Sie die Verbinder oder AutoConnect durch einen neuen Connector zu ersetzen.
Der Verbinder muss mit zwei workflowformen verbunden sein
Meldung:
Der Verbinder muss mit zwei workflowformen verbunden sein.
Beispiel:
Vorgeschlagene Aktion:
Entfernen von Sackgasse Connectors oder Anfügen an ein zweites Shape.

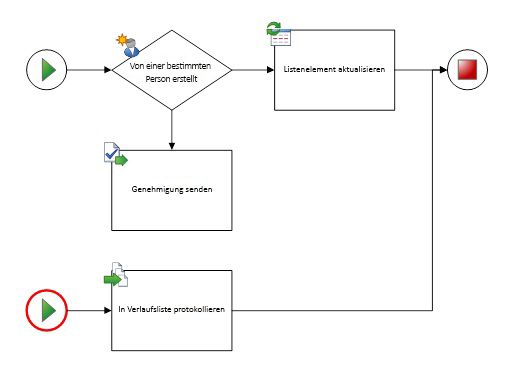

Das Diagramm darf nur einen Workflow und ein Anfangs-Shape haben.
Meldung:
Das Diagramm darf nur einen Workflow und ein Anfangs-Shape haben.
Beispiel:
Vorgeschlagene Aktion:
Alle Pfade müssen vom gleichen Starten Shape stammen. Entfernen Sie zusätzliche Starten shapes, und ordnen Sie die Connectors, um der Pfad an einem Ort zu starten.

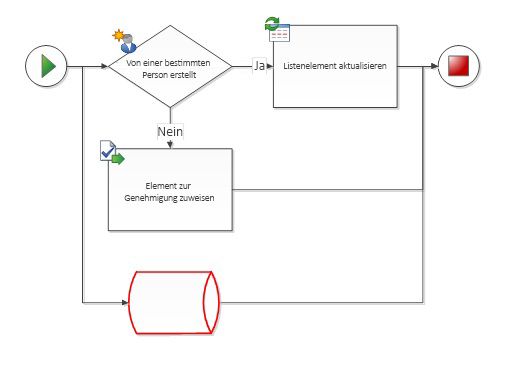

Das Shape ist kein SharePoint-Workflow-Shape. In einem Workflow können nur SharePoint-Workflow-Shapes verbunden sein
Meldung:
Das Shape ist kein SharePoint-Workflow-Shape. In einem Workflow können nur SharePoint-Workflow-Shapes verbunden werden.
Beispiel:
Vorgeschlagene Aktion:
In der Microsoft SharePoint-Workflow-Vorlage können nur Workflow-Shapes aus den Schablonen der SharePoint-Workflow verwendet werden. Andere Flussdiagrammshapes werden nicht erkannt, und sie verhindern, dass des Workflows SharePoint Designer 2013 exportiert wird.

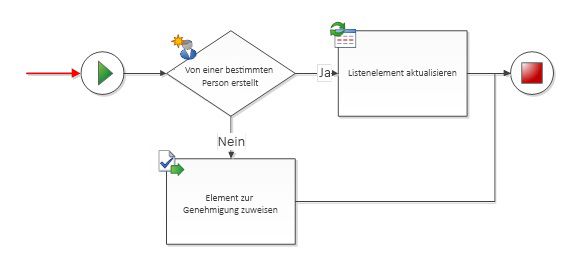

Das Anfangs-Shape darf keine eingehenden Verbindungen haben
Meldung:
Das Anfangs-Shape darf keine eingehenden Verbindungen haben
Beispiel:
Vorgeschlagene Aktion:
Entfernen Sie den eingehenden Connector mit dem Shape zu starten.
Das Abschluss-Shape darf keine ausgehende Verbindungen haben.
Meldung:
Das Abschluss-Shape darf keine ausgehende Verbindungen haben.
Beispiel:
Vorgeschlagene Aktion:
Entfernen Sie den ausgehenden Connector vom Abschluss-Shape.
Der Workflow muss ein Anfangs-Shape haben
Meldung:
Der Workflow muss ein Anfangs-Shape haben
Beispiel:
Vorgeschlagene Aktion:
Fügen Sie ein Shape Starten an den Anfang des Workflows, und schließen Sie es an die erste Aktivität.
Das Workflow-Shape ist nicht mit Abschluss-Shape verbunden.
Meldung:
Das Workflow-Shape ist nicht mit Abschluss-Shape verbunden.
Beispiel:
Vorgeschlagene Aktion:
Wenn der Workflow nicht Abschluss-Shape verfügt, fügen Sie einen hinzu, und schließen Sie sie bis zum Ende des Workflows. Wenn ein Workflow-Shape eine Verbindung zu einem anderen Workflow-Shape nicht angezeigt wird (siehe Beispiel), können Sie entfernen oder zu einem anderen Workflow-Shape verbinden.

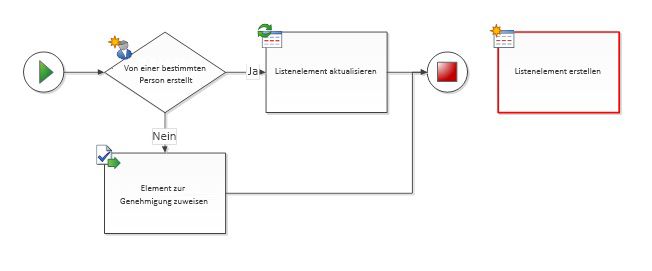

Das Workflow-Shape ist nicht mit dem Workflow verbunden.
Meldung:
Das Workflow-Shape ist nicht mit dem Workflow verbunden.
Beispiel:
Vorgeschlagene Aktion:
Wenn das Workflow-Shape erforderlich ist, fügen Sie Connectors So fügen Sie es auf den Workflow Pfad hinzu. Anderenfalls Löschen des Shapes.
Workflow geschachtelte Ebenen darf maximal 10 nicht überschreiten.
Meldung:
Workflow geschachtelte Ebenen darf maximal 10 nicht überschreiten.
Vorgeschlagene Aktion:
Visio Professional 2013 können maximal 10 Ebenen geschachtelter Workflowaktivitäten erkennen. Neu anordnen Sie, um Komplexität eliminiert Aktivitäten oder den Pfad der Workflow in mehr als eine Verzweigung Aufteilen des Workflows.
