Bereitstellen des SRS v1-Verwaltungswebportals in Skype for Business Server

GILT FÜR: Abonnementedition 2015 2019

Das Skype for Business Server Skype Room Systems v1 (SRS v1, früher bekannt als Lync Room System) Administrative Web Portal ist ein Webportal, mit dem Organisationen ihre Skype Room Systems-Konferenzräume verwalten können. Administratoren können das SRS v1 Administrative Web Portal verwenden, um die Geräteintegrität zu überwachen, z. B. durch Überwachen von Audio-/Videogeräten. Mit diesem Portal können Administratoren über Remoteverbindungen Diagnoseinformationen sammeln, um die Konferenzraumintegrität zu überwachen.

Um dieses Feature verwenden zu können, muss das SRS v1 Administrative Web Portal auf jedem Skype for Business Server Front-End-Server bereitgestellt werden. Dieses Handbuch enthält Anweisungen für Administratoren, wie das Webportal zur Verwaltung von SRS installiert und konfiguriert wird. Sie richtet sich an Administratoren, die mit Skype for Business Server Verwaltung vertraut sind und über Administratorrechte zum Ändern der Skype for Business Server-Topologie verfügen.

Nachdem das SRS v1 Administrative Web Portal auf dem Server bereitgestellt wurde, können Administratoren die status SRS v1-Geräte überprüfen, indem sie sich von ihren eigenen Computern oder Laptops am Standort anmelden.

Wichtig

Laden Sie das Verwaltungswebportal von Microsoft Skype Room Systems v1 für Skype for Business Server 2015 herunter.

In diesem Thema:

Konfigurieren Sie Ihre Umgebung für das Webportal zur Verwaltung von SRS v1

Zur Nutzung des Webportals für die Verwaltung des SRS v1 müssen Sie die folgenden Voraussetzungen installieren oder konfigurieren.

Wichtig

Wenn der Server sowohl mit Kerberos- als auch mit NTLM-Authentifizierung konfiguriert ist und SRS auf einem Computer ausgeführt wird, der nicht mit der Domäne verknüpft ist, schlägt die Kerberos-Authentifizierung fehl, und der Benutzer wird die status von SRS im Verwaltungsportal nicht angezeigt. Um dieses Problem zu beheben, konfigurieren Sie den Server mit NTLM-Authentifizierung oder ntlm- und TLS-DSK-Authentifizierung (ohne Kerberos), oder fügen Sie den SRS-Computer der Domäne hinzu.

  1. Installieren Sie Skype for Business Server kumulativen Updates in der Skype for Business Server-Topologie.

    Informationen zum Abrufen des Updates oder zum Anzeigen der darin enthaltenen Informationen finden Sie unter Updates für Skype for Business Server 2015.

  2. Erstellen Sie einen SIP-aktivierten Active Directory-Benutzer.

    Das SRS v1-Verwaltungswebportal verwendet diese Anmeldeinformationen, um Informationen von Skype for Business Server abzufragen. Der in den Beispielen verwendete Benutzername lautet LRSApp.

  3. Erstellen Sie eine Active Directory-Sicherheitsgruppe mit dem Namen LRSSupportAdminGroup.

    Erstellen Sie die Gruppe mit dem Gruppenbereich Global und dem Gruppentyp Sicherheit . SIP-aktivierte Benutzer, die dieser Gruppe hinzugefügt werden, sind berechtigt, die Liste der Räume anzuzeigen und bestimmte Befehle auszuführen, wie das Speichern von Protokollen.

  4. Erstellen Sie eine Active Directory-Sicherheitsgruppe mit dem Namen LRSFullAccessAdminGroup.

    Erstellen Sie die Gruppe mit Gruppenbereich als global und Gruppentyp als Security.SIP-fähige Benutzer, die dieser Gruppe hinzugefügt werden, sind berechtigt, alle Funktionen des Verwaltungsportals in einem einzigen Skype-Raum zu verwenden. Informationen zur Unterstützung der Massenverwaltung von Skype-Räumen finden Sie in Schritt 5.

    Liste der Admin Gruppen mit Sicherheitsgruppenrolle.

  5. Erstellen Sie eine Active Directory-Sicherheitsgruppe mit dem Namen LRSPowerUserAdminsGroup.

    Erstellen Sie die Gruppe mit dem Gruppenbereich Global und dem Gruppentyp Sicherheit . SIP-fähige Benutzer, die dieser Gruppe hinzugefügt werden, sind berechtigt, alle Funktionen des Verwaltungsportals zu verwenden, einschließlich der Massenverwaltung von Skype for Business Räumen.

  6. Fügen Sie LRSFullAccessAdminGroup als Mitglied von LRSSupportAdminGroup hinzu.

    Screenshot: Seite

  7. Erstellen Sie einen SIP-aktivierten Active Directory-Benutzer mit dem Namen LRSSupport. Fügen Sie diesen Benutzer zu LRSSupportAdminGroup hinzu.

    Screenshot der Seite

  8. Installieren Sie ASP.NET MVC 4 für Visual Studio 2010 SP1 und Visual Web Developer 2010 SP1.

Installieren Sie das Webportal zur Verwaltung von SRS v1

Laden Sie das Verwaltungswebportal von Microsoft Skype Room Systems v1 für Skype for Business Server 2015 herunter.

Wenn Sie das Webportal zur Verwaltung von SRS v1 installieren möchten, gehen Sie wie folgt vor.

  1. Konfigurieren Sie den vertrauenswürdigen Anwendungsport, indem Sie das folgende Cmdlet in Skype for Business Server-Verwaltungsshell ausführen:

    Set-CsWebServer -Identity POOLFQDN -MeetingRoomAdminPortalInternalListeningPort 4456 -MeetingRoomAdminPortalExternalListeningPort 4457

  2. Installieren Sie das Besprechungsraum-Administratorportal. Laden Sie dazu MeetingRoomPortalInstaller.msi herunter, und führen Sie das Programm anschließend als Administrator aus.

  3. Öffnen Sie die Datei Web.config aus folgendem Speicherort:

    %Programme%\Skype for Business Server 2015\Web Components\Meeting Room Portal\Int\Handler\

  4. Ändern Sie in der datei Web.Config PortalUserName in den Benutzernamen, den Sie in Schritt 2 im Abschnitt "Konfigurieren Ihrer Umgebung für das SRS v1 Administrative Web Portal" erstellt haben (der empfohlene Name im Schritt lautet LRSApp):

    <add key="PortalUserName" value="sip:LRSApp@domain.com" />

  5. Da das Webportal zur Verwaltung von SRS v1 eine vertrauenswürdige Anwendung ist, müssen Sie das Kennwort bei der Portalkonfiguration nicht angeben. Wenn für diesen Benutzer nicht die lokale Registrierungsstelle, sondern eine andere Registrierungsstelle verwendet wird, müssen Sie diese für den Benutzer angeben, indem Sie folgende Zeile in die Datei Web.Config einfügen:

    <add key="PortalUserRegistrarFQDN" value="pool-xxxx.domain.com" />

  6. Wenn der verwendete Port nicht der Port 5061 ist, fügen Sie folgende Zeile in die Datei Web.Config ein:

    <add key="PortalUserRegistrarPort" value="5061" />

Überprüfen Sie die Installation des Webportals zur Verwaltung von SRS

Wenn Sie die Installation des Webportals zur Verwaltung von SRS v1 überprüfen möchten, gehen Sie wie folgt vor.

  1. Navigieren Sie auf einem Front-End-Server zur folgenden URL:

    <https:// fe-server>/lrs

    Sie sollten keine Fehler sehen (siehe folgende Abbildung):

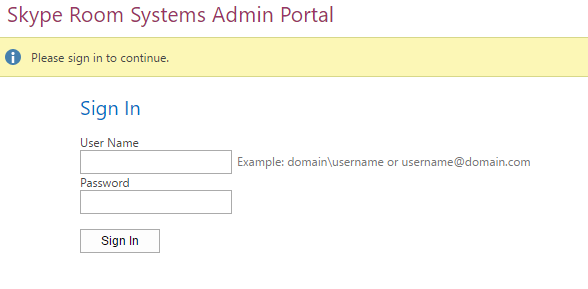

    Lync Room System Admin Portal-Anmeldebildschirm.

  2. Wenn Sie keine Fehler sehen, versuchen Sie, über einen anderen Computer in der Topologie auf die folgende URL zuzugreifen:

    <https:// fe-server>/lrs

    Um auf die Seite zuzugreifen, müssen Sie die DNS-Einträge hinzufügen, wie unter "Erforderliche DNS-Einträge für die automatische Clientanmeldung" beschrieben.

Verwenden Sie das Webportal zur Verwaltung von SRS

Nach der Bereitstellung von SRS auf dem Server können Sie den Status aller SRS-Räume überprüfen, indem Sie sich von einem Browser beim Webportal für die Verwaltung von SRS v1 anmelden.

Anmelden

  1. Navigieren Sie zu der folgenden URL:

    <https:// fe-server>/lrs

  2. Geben Sie die Anmeldeinformationen für das LRSSupport-Konto oder ein Konto ein, das der Sicherheitsgruppe LRSSupportAdminGroup hinzugefügt wurde.

Lync Room System Admin Portal-Anmeldebildschirm.

Übersichtsseite für das Webportal für die Verwaltung von SRS

Die Übersichtsseite stellt die folgenden Informationen für alle SRS-Räume bereit, die auf dem Server bereitgestellt werden:

  • Etikett Der benutzerdefinierte Name, den der Administrator dem Raum gibt. Das Tag kann im Portal festgelegt werden, indem Sie auf den Raumnamen klicken.

  • Gesundheit Die Integritäts-status des Raums, die von der status Aggregierte Integrität des Raums abgeleitet wird, die auf der Seite Raumeinstellungen im Abschnitt Integrität angezeigt wird.

  • Nächste Besprechung Das Datum und die Uhrzeit, zu der die nächste Besprechung geplant ist.

  • SRS-Version, Hersteller, Modell Diese Werte sind in SRS voreingestellt. Je nach Hersteller können diese Felder auch leer sein.

  • Letzte Aktualisierung Zeigt den Zeitpunkt an, zu dem die Webseite zuletzt aktualisiert wurde.

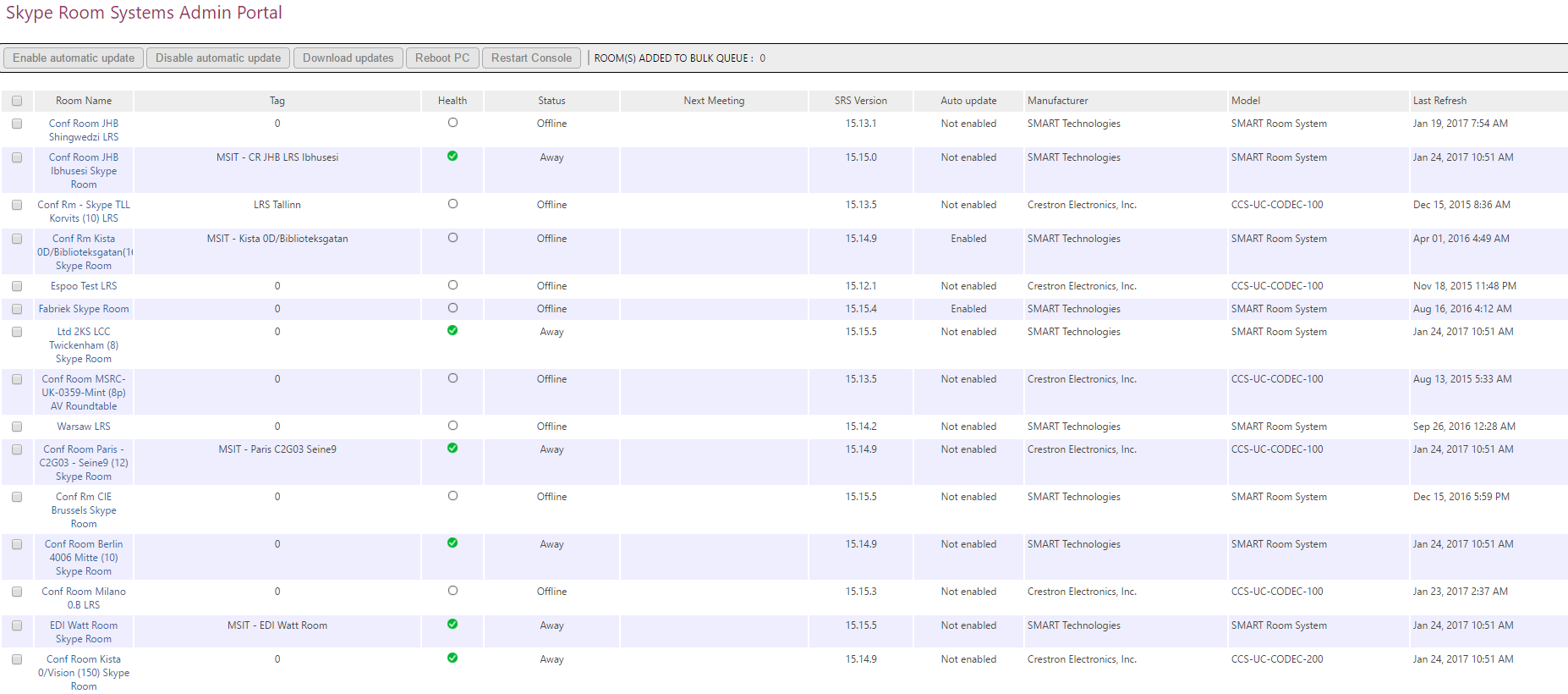

Zusammenfassungsansicht für Lync Room System Admin Portal.

Hinweis

Das Menü "Massenverwaltung" wird nur angezeigt, wenn Sie Teil der Sicherheitsgruppe LRSPowerUserAdminsGroup sind.

SRS-Rauminformationen

Im Abschnitt zu den Rauminformationen des Portals können Sie individuelle SRS-Räume anzeigen und konfigurieren. Hier finden Sie vier Abschnitte zu Einstellungen, Details, Protokollierung und Integrität.

Einstellungen

Im Abschnitt zu den Einstellungen können Sie das Kennwort, das Tag für den Raum und die Standardlautstärke für den Raum festlegen. Wenn Sie diese Einstellungen konfigurieren, werden die Änderungen erst repliziert, nachdem Sie die SRS-Konsole neu gestartet haben. Ihnen werden nur die System-Updates-Einstellungen für SRS-Geräte angezeigt, die Version 15.12 oder höher verwenden.

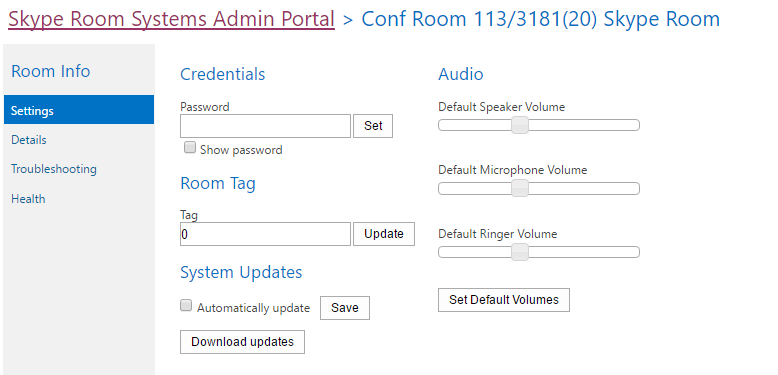

Lync Room System Admin Portal: Raumeinstellungen.

Details

Der Abschnitt Details enthält eine schreibgeschützte Zusammenfassung der Einstellungen des SRS-Raums, einschließlich des Zeitpunkts der letzten Aktualisierung; nächste Sitzung; letzte Aktualisierung, Wartung und Kalibrierung; Standardeinstellungen für Lautsprecher, Mikrofon und Klingeln; Version; SIP-URI; Anzahl der Bildschirme und Details zu jedem Bildschirm; status und Aktivität.

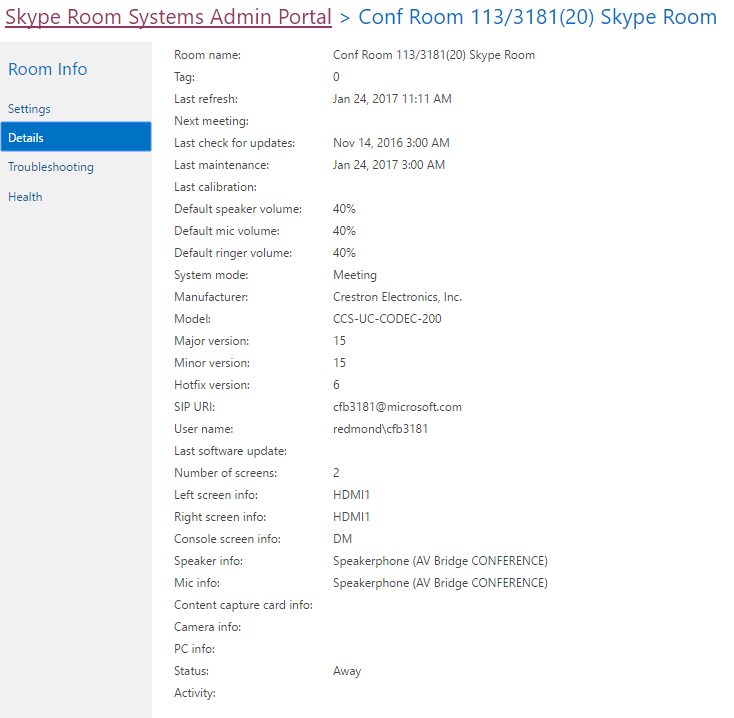

Lync Room System Admin Portal Detailansicht.

Problembehandlung

Im Abschnitt zur Problembehandlung können Sie remote Protokolle erfassen und sie an einem angegebenen Standort speichern. Sie können außerdem die SRS-Konsole (SRS-Benutzeroberfläche) oder das gesamte System neu starten. Stellen Sie zur Erfassung von Protokollen einen Ordnerpfad im angegebenen Format bereit und vergewissern Sie sich, dass der Ordner über Schreibberechtigungen für das SRS-Computerkonto verfügt. Bei einer sehr umfangreichen Protokollgröße kann es bis zu 5 Minuten dauern, bis der Vorgang zur Erfassung der Protokolle abgeschlossen ist. Sie erhalten den aktuellen Status, wenn Sie die Seite aktualisieren.

Integrität

Der Abschnitt Integrität gibt einen visuellen Hinweis auf die Integrität der Skype for Business Server Verbindung, des Audiogeräts, des Videogeräts, des Resilienzzustands und des Bildschirmgeräts.

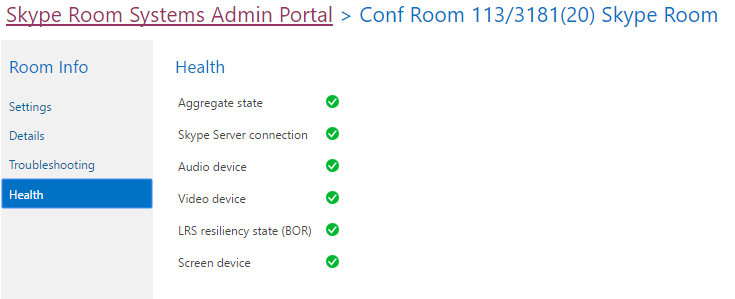

Lync Room System Admin Portal Room Health.

Weitere Hinweise zum Webportal für die Verwaltung

Hinweis

Einstellungsänderungen werden erst angewendet, nachdem das SRS-System neu gestartet wurde.> Wenn das Kennwort des LRSApp-Kontos abläuft, können Sie die status der Räume nicht sehen. Konfigurieren Sie das Kennwort des LRSAppuser-Kontos so, dass es nie abläuft, oder aktualisieren Sie das Kennwort, wenn es bald abläuft.> Das SRS-Verwaltungswebportal wird nur für lokale Bereitstellungen unterstützt.

Massenverwaltung

Die Massenverwaltung von SRS-Räumen ist eine Funktion, die für fortgeschrittene IT-Administratoren entwickelt wurde, um den Workflow zu vereinfachen und durch ein zeitsparendes praktisches Tool die Remote-Verwaltung mehrerer Räume in Form eines Massenvorgangs zu ermöglichen.

Um diese Funktion anzuzeigen, muss der Benutzer als ein Mitglied der besonderen Sicherheitsgruppe LRSPowerUserAdminsGroup eingerichtet sein.

Die Anzahl der für die Massenverwaltung auswählbaren SRS-Räume ist nicht begrenzt. Sie können jedoch immer nur einen Massenverwaltungsvorgang durchführen.

Wählen Sie zum Durchführen eines Massenverwaltungsvorgangs die Räume, die Sie überwachen möchten, und klicken sie auf das Massenverwaltungsmenü.

Häufig gestellte Fragen

Warum kann ich mich nicht beim Verwaltungswebportal anmelden?

Wenn Sie öffnen https://localhost/lrs, wird die Anmeldeseite angezeigt, aber wenn Sie Ihre Anmeldeinformationen eingeben, können Sie sich nicht anmelden. In diesem Fall müssen Sie öffnen https://FQDNofFEserver/SRS , um sich beim Verwaltungswebportal anzumelden.

Warum wird SRS v1 im Verwaltungswebportal nicht angezeigt?

  • Stellen Sie sicher, dass Sie SRS-Konten in Ihrer Bereitstellung haben und diese nach den Empfehlungen für die Bereitstellung des Webportals für die SRS-Verwaltung erstellt werden. Stellen Sie sicher, dass die SRS-Konten mithilfe von Enable-CsMeetingRoom und nicht mit Enable-CsUser im Skype for Business Server bereitgestellt werden.

  • Wenn Sie SRS-Konten erstellt haben und die Konten im Verwaltungswebportal nicht angezeigt werden können, sammeln Sie die Serverprotokolle mithilfe des Skype for Business Server Protokollierungstools mit ausgewählter MeetingPortal-Komponente, und senden Sie sie dann an Ihren SRS-Supportkontakt.

  • Wenn Sie SRS-Konten erstellt haben und die Konten im Webportal für die Verwaltung nicht sehen können, erfassen Sie die Clientprotokolle unter Verwendung von Fiddler, kopieren Sie das Konsolenprotokoll aus den Browserentwicklungstools und senden Sie diese dann an Ihren SRS-Supportkontakt. Sie können außerdem den Wert für die Verfolgungsstufe in der Datei Web.Confi ändern, um ein ausführliches Protokoll zu erhalten.

    <system.diagnostics>
  <switches>
    <!--
    This switch controls logging message levels. 0 implies
    logging is turned off. 1 implies only errors are logged,
    2 implies errors &amp; warnings. 4 is the most detailed.
    -->
    <add name="TraceLevelSwitch" value="3" />
  </switches>
</system.diagnostics>

Warum wird die status von SRS im Verwaltungswebportal nicht angezeigt?

  • Stellen Sie sicher, dass für das LRSApp-Benutzerkonto SIP aktiviert ist.

  • Wenn weiterhin Probleme auftreten, sammeln Sie die Trace.log-Datei im SRS-System unter D:\Tracing\LRSAdminLogs, und senden Sie sie dann an Ihren SRS-Supportkontakt.

Warum werden die Massenverwaltungsmenüs für SRS im Verwaltungswebportal nicht angezeigt?

Stellen Sie sicher, dass das LRSApp-Benutzerkonto SIP-fähig ist und Teil der Sicherheitsgruppe LRSPowerUserAdminsGroup ist.

Funktioniert das SRS v1-Verwaltungswebportal mit Microsoft Teams-Räume?

Nein.
