Surface Pro 12-In-Komponentendemontage und -wiederassembly

Warnung

Überprüfen Sie die allgemeinen Sicherheitsvorkehrungen und Die Richtlinien für die Akkusicherheit vollständig, bevor Sie mit den Reparaturschritten fortfahren.

Wichtig

Lesen Sie diesen Leitfaden vollständig, bevor Sie mit der Reparatur beginnen. Wenn Sie zu irgendeinem Zeitpunkt unsicher oder unwohl bei der Durchführung der Reparaturen sind, wie in diesem Leitfaden beschrieben, fahren Sie NICHT fort. Wenden Sie sich an Microsoft, um weitere Supportoptionen zu erfahren.

Warnung

Die Nichtbeachtung der Anweisungen in diesem Leitfaden, die Verwendung von nicht von Microsoft stammenden (nicht von Microsoft stammenden), inkompatiblen oder modifizierten Ersatzteilen und/oder die Nichtverwendung ordnungsgemäßer Werkzeuge können zu schweren Verletzungen, Tod und/oder Schäden am Produkt oder anderen Eigentum führen.

Erforderliche Schritte

Die in diesem Abschnitt beschriebenen Schritte sollten ausgeführt werden, bevor eine Reparatur auf einem Surface-Gerät gestartet wird.

• Gerät ausschalten – Stellen Sie sicher, dass das Gerät vollständig ausgeschaltet und der Akku vollständig entladen ist. Richtlinien finden Sie unter Reparaturspezifische Vorsichtsmaßnahmen und Warnungen . Nach dem Entladen sollte das Gerät von allen Stromquellen getrennt werden.

• ESD-Prävention – Stellen Sie sicher, dass die ESD-Präventionsschritte und allgemeinen Richtlinien befolgt werden, bevor Sie das Gerät öffnen. Richtlinien finden Sie im Abschnitt ESD-Prävention .

• Gerät positionieren – Um Beschädigungen am Gerät zu vermeiden, stellen Sie sicher, dass das Gerät auf einer sauber Freifläche platziert wird.

Wichtig

Bei der Reparatur des Surface Pro 12 Zoll können Schrauben, die zum Sichern von Komponenten im Gerät verwendet werden, wiederverwendet werden und werden nicht in den FRU-Ersatzkits bereitgestellt. Um Ersatzschrauben zu erhalten, müssen Sie das Schraubenkit erwerben. Informationen zu Schraubentyp und Nachverfolgung finden Sie in der Liste der Serviceteile für die Schraubenkit-SKU und der Schraubenzuordnung .

Austausch von Ständern

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-Plus)

• Loctite 7649

• Loctite 243

• Weiche ESD-sichere Matte

• Mikrofasertuch

Primäre Komponenten

• Ständer (siehe Liste der veranschaulichten Serviceparts)

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • Ständerschraube (M1,6 x L2,0 3IP)

    • M1369669-001 für Platinum

    • M1369670-001 für Violett

    • M1369671-001 für Ocean

Prozedur Entfernung Ständer

1. Platzieren Sie den Bildschirm des Geräts auf einer soften ESD-sicheren Matte – Stellen Sie sicher, dass die Matte frei von schleifenden Materialien ist, die das TDM-Glas (Touch Display Module) zerkratzen könnten.

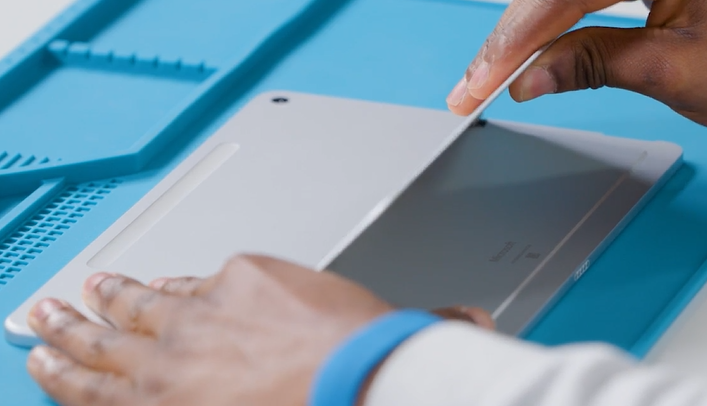

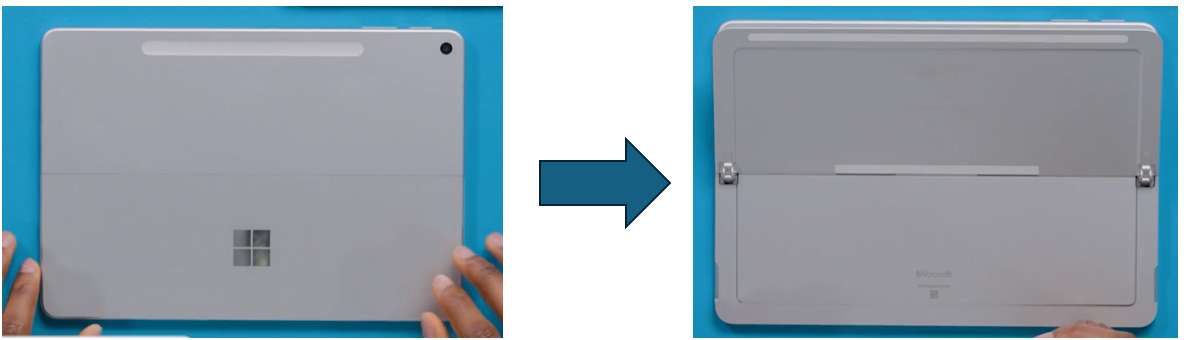

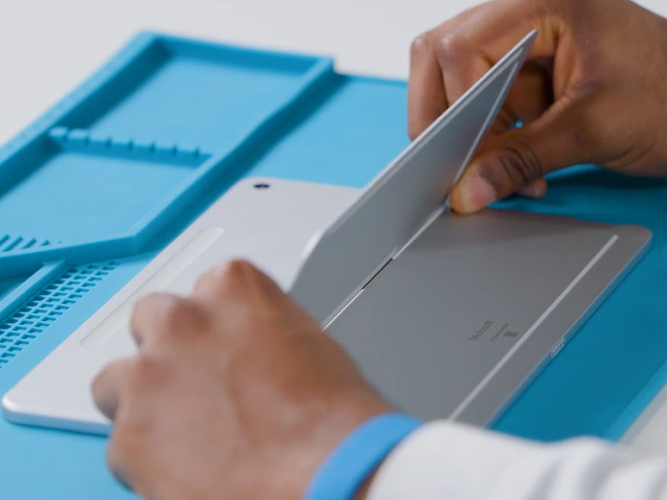

2. Erweitern Sie den Ständer auf etwa 120 Grad.

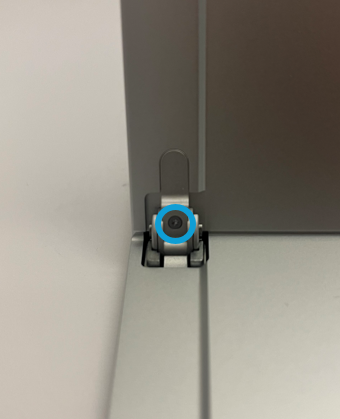

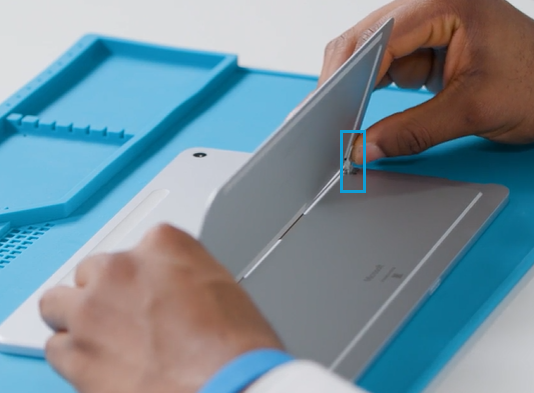

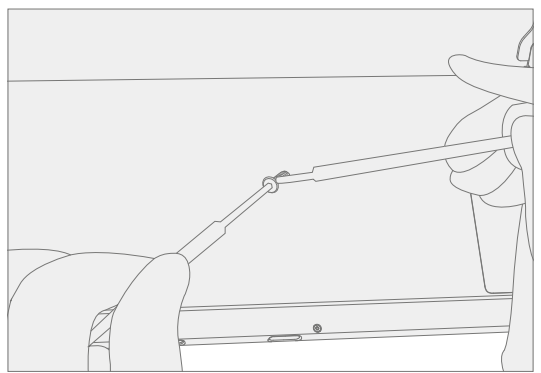

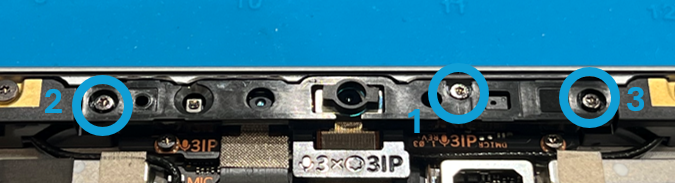

3. Entfernen Sie die Scharnierschrauben – Verwenden Sie den Finger, um die Rückseite des Ständers hinter dem Scharnier zu halten. Entfernen Sie mit einem 3IP -Treiber (Torx-Plus) eine Schraube aus jedem Scharnier. Stellen Sie sicher, dass Schrauben nicht in die Scharnieröffnung fallen.

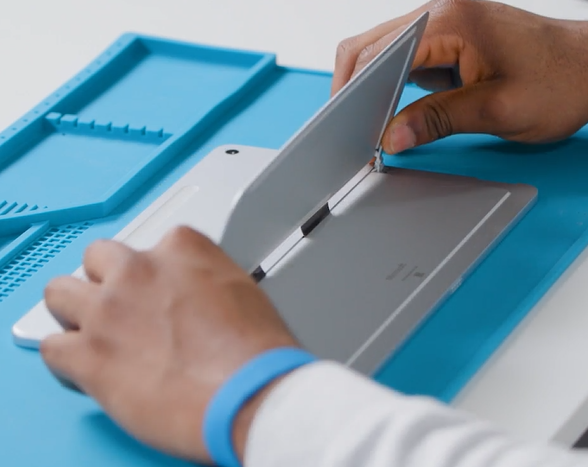

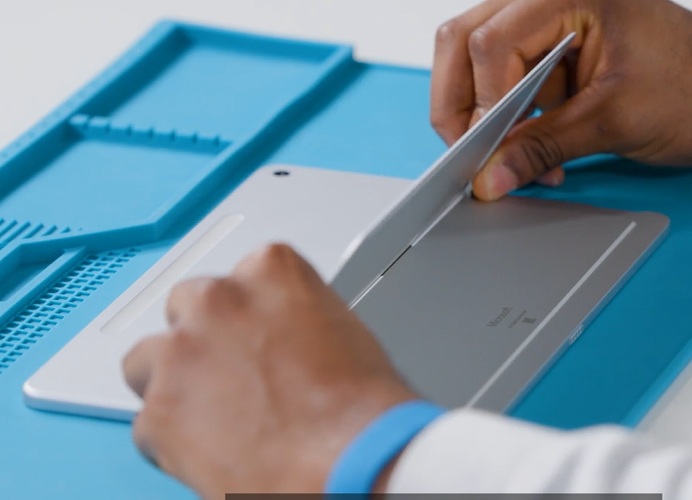

4. Winkel-Ständer nach unten – Greifen Sie fest in die Scharniere und den Ständer zwischen Daumen und Zeigefinger. Drehen Sie den Ständer von 120 Grad auf etwa 45 Grad.



5. Release Kickstand Threaded Bosses – Drehen Sie mit den Fingern an der Unterseite des Ständers und dem Daumen auf der Oberseite den Ständer leicht um die Achse, wie gezeigt. Der Ständer sollte um ~5 Grad gedreht werden, um die beiden gewindeten Bosse des Kickstandes aus den Aussparungen der Scharniere

6. Ständer entfernen – Halten Sie das Gerät mit der Handfläche von der Mitte des IBC fest nach unten. Greifen Sie gleichzeitig den Ständer aus der Mitte zwischen Daumen und Zeigefinger, und ziehen Sie fest. Ziehen Sie mit mäßiger Kraft, bis der Schaumeinsatz aus dem Gerät herausgleiten kann. Wenn der Ständer hängen bleibt, stellen Sie sicher, dass die Gewindechefs nicht in die Aussparung an den Scharnieren zurückrutschen.





Warnung

Überprüfen Sie die Ständerschaumregister – beschädigter Schaum oder Tabs können nicht sicher entfernt werden. Der Versuch, dies zu tun, kann zu Schäden an internen Komponenten führen. Fügen Sie nichts anderes als die Registerkarten in die Slots ein. Stellen Sie sicher, dass beide Registerkarten vollständig sind und keine Anzeichen eines Reißens angezeigt werden. Wenn Registerkarten Anzeichen eines Reißens zeigen, befindet sich möglicherweise ein Teil des Schaums noch im Gerät. Versuchen Sie nicht, es aus dem Inneren des Geräts zu entfernen. Fahren Sie stattdessen mit dem Verfahren zum Entfernen des Gehäuses fort, um das alte Gehäuse zu ersetzen.

Prozedur Installation Ständer

Wichtig

Seien Sie beim Umgang mit der neuen Ständermontage vorsichtig, um kosmetische Beschädigungen des Ständers und des Geräts zu vermeiden.

1. Gewindeschließfach auf Schrauben anwenden – Bürsten Sie jede der neuen Schrauben mit Loctite 7649 Aktivator. Lassen Sie jede Schraube 2 Minuten stehen, nachdem der Applikator aufgetragen wurde, bevor Sie das Gerät zusammenbauen.



2. Einlegen von Schaumregistern – Wenn die Scharniere noch bei ~ 45 Grad sind, beginnen Sie, die Schaumregister des neuen Ständers in die Schlitze auf der Rückseite des Geräts zu schieben. Schaum sollte mit minimaler Kraft einrutschen – zerknittern Sie den Schaum nicht mit überschüssiger Kraft. Schieben Sie die Schäume nicht vollständig in das Gerät – setzen Sie die Schaumregister ein, bis sich ca. 3/4 der Schaumregister im Gerät befinden.



Achtung

Verwenden Sie kein Tool oder scharfes Objekt, um die Registerkarten in die Slots einzufügen. Nur die Registerkarten sollten eingefügt werden. Dadurch könnten interne Komponenten beschädigt werden.

3. Slot Äußere Lippe des Scharniers in Ständer – Drehen Sie mit den Fingern an der Unterseite des Ständers und dem Daumen auf der Oberseite den Ständer leicht um die Achse, wie gezeigt. Der Ständer sollte um ~5 Grad gedreht werden, um die äußere Lippe des Scharniers zu erfassen. Schieben Sie den Ständer in Richtung des Geräts.

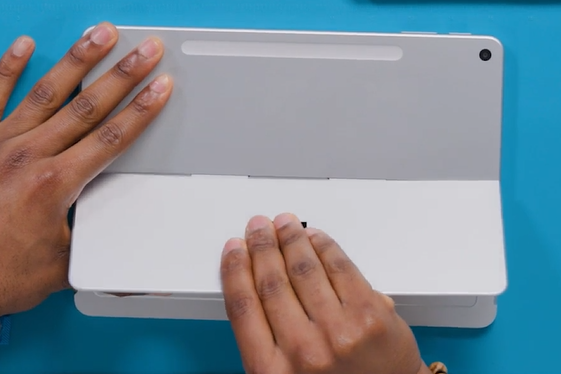

4. Drehe den Ständer nach oben – Greifen Sie die Scharniere und den Ständer zwischen Daumen und Zeigefinger wie gezeigt fest. Drehen Sie den Ständer von 45 Grad auf etwa 90 Grad.

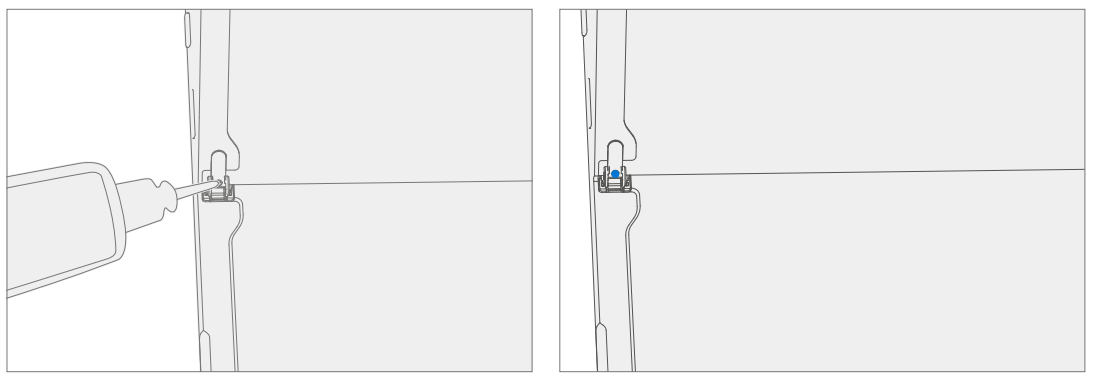

5. Wenden Sie Gewindeschließfach auf Schrauben Chefs an – Tragen Sie einen Tropfen Loctite 243 Gewindeschließfach auf jeden Schraubenvorgesetzten auf.



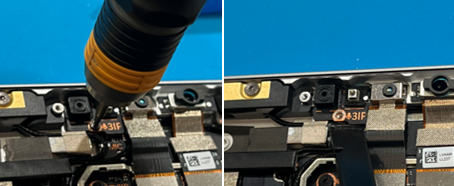

6. Scharnierschrauben installieren – Halten Sie mit ihrem Finger die Rückseite des Ständers hinter dem Scharnier gedrückt, während Sie die Schrauben mit einem 3IP-Treiber (Torx-Plus) installieren, bis sie vollständig in jedem Scharnier sitzen. Stellen Sie sicher, dass der Ständer ordnungsgemäß ausgerichtet und in den Scharnieren sitzt, und ziehen Sie die Schrauben dann eine weitere ~Vierteldrehung (~ 90 Grad) an. Achten Sie darauf, die Schrauben nur so lange festzuziehen, bis sie eng sind, um zu vermeiden, dass die Ständergewinde entfernt werden. Stellen Sie sicher, dass Schrauben nicht in die Scharnieröffnung fallen.



7. Endkontrolle Ständermontage – Klappen Sie den Ständer nach unten, und ziehen Sie Schutzkunststoff vom Ständer und dem Logo ab, falls vorhanden. Vergewissern Sie sich, dass die Seitenkanten des Ständers an den Mittelrahmenwänden ausgerichtet sind und keine offensichtlichen Stufen/Lücken zwischen dem Ständer und dem Gehäuse vorhanden sind.

8. Reinigen Sie das Gerät – Wischen Sie das Gerät gründlich (auch unter dem Ständer) mit dem Mikrofasertuch ab, um fingerabdrücke zu entfernen.

Anzeigen des Modulaustauschprozesses

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahlen

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Anzeigen des Moduls (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x Display FPC – M1350322-001/M1350570-001

• 1 x NFC PSA – M1369582-001

• 1 x TIM Pad – M1369584-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T2 Schirmdeckel – M1369592-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) M1334202/203-001

Anzeige der Prozedurvorbereitung

Wichtig

Dieser Abschnitt gilt nur für Instanzen, in denen Sie die Anzeige ersetzen. Wenn die Anzeige wiederverwendet wird, ist dieser Abschnitt nicht erforderlich. Wenn die Anzeige aufgrund von Beschädigungen oder Fehlern unbrauchbar ist, schließen Sie einen externen Monitor an das Gerät an, um diese Schritte auszuführen.

Wichtig

Stellen Sie sicher, dass die Lichtstärken Ihrer Arbeit während des Softwarekalibrierungsprozesses konsistent bleiben.

Warnung

Verwenden Sie KEINE Wärmepistole oder einen Haartrockner, um das Display zu entbinden

1. Usb anschließen – Verbinden Sie USB mit dem Surface Diagnostic Toolkit (SDT), das an einen verfügbaren USB-Anschluss auf dem gerät geladen ist, das repariert wird.

2. Gerät einschalten – Schließen Sie ein Netzteil an das Gerät an. Drücken Sie den Netzschalter auf dem Gerät, um das Gerät einzuschalten. Lassen Sie den Start auf dem Windows-Desktop zu, bevor Sie fortfahren.

3. Starten von SDT : Verwenden Sie auf dem Windows-Desktop windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

4. Ausführen des Setups der Touchanzeige – Wählen Sie auf dem SDT-Startbildschirm im Dropdownmenü reparieren aus. Wählen Sie als Nächstes Setup und Überprüfung reparieren aus, um den Auswahlbildschirm zu öffnen. Führen Sie das Tool Touch Display (Setup) aus, um Ihr Gerät für den Austausch von Bildschirmen vorzubereiten. Befolgen Sie alle Anweisungen auf dem Bildschirm, und lassen Sie das Herunterfahren des Geräts zu, wenn Sie dazu aufgefordert werden. Trennen Sie das Netzteil, und entfernen Sie das USB-Laufwerk, bevor Sie fortfahren.

5. Ausschalten des Geräts : Stellen Sie sicher, dass das Gerät ausgeschaltet ist, indem Sie den Akku vollständig entladen. Weitere Informationen finden Sie im Abschnitt Repair-Specific-Precautions-and-Warnings (Reparaturspezifische Vorsichtsmaßnahmen und Warnungen ) der Seite mit den Sicherheitsrichtlinien. Das Gerät sollte von einem Netzteil getrennt werden, und alle Kabel und Laufwerke werden entfernt.

Prozedurentfernungsanzeige

1. Display Debonding Tape anwenden – Wischen Sie die Oberfläche des Displays mit einem Mikrofasertuch ab, und installieren Sie das bereitgestellte Entbeinungsband (H-förmiges Band) auf dem Vorderkamerabereich des Displays. Stellen Sie sicher, dass die Frontkamera innerhalb des kreisförmigen Ausschnitts des Bandes zentriert ist. Fahren Sie fort, um den Rest des Bandes um das Gehäuse anzuweisen.

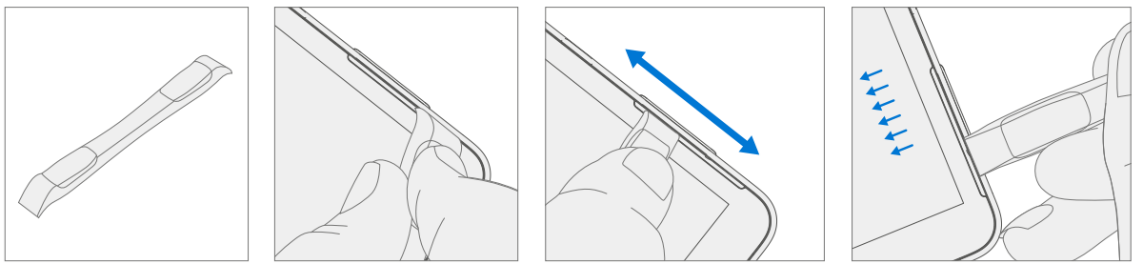

2. Entfernen Sie die Lautsprechergitter – Schließen Sie den Ständer, und platzieren Sie das Gerät nach oben auf einer sauber Oberfläche. Mit der Öffnungsauswahl oder dem Kunststoff-Öffnungstool wird der Abstand wie gezeigt erweitert, indem Sie die flache Kante in den Spalt schieben und ihn seitlich entlang des Geräterands an der Öffnung bewegen. Das Lautsprechergitter könnte in die Geräte zerknittern oder zusammenfalten – beide Ergebnisse sind in Ordnung, da es während der Installation vollständig entfernt und ersetzt wird. Wiederholen Sie diesen Vorgang für das Gitter des anderen Sprechers.

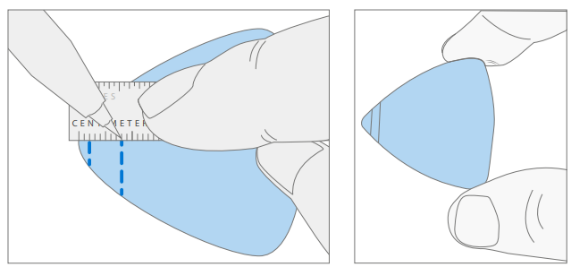

3. Debonding TDM Marking Pick Depth – Zeichnen Sie mit einem Metrik-Lineal eine Markierung auf der Kunststoffauswahl bei 3 mm und 6 mm.

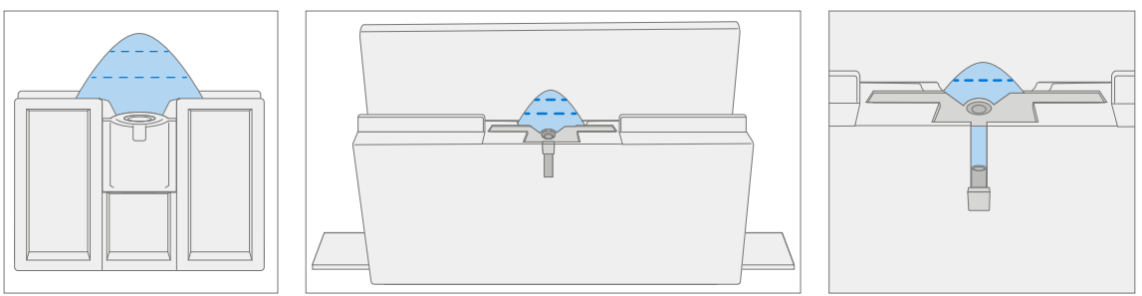

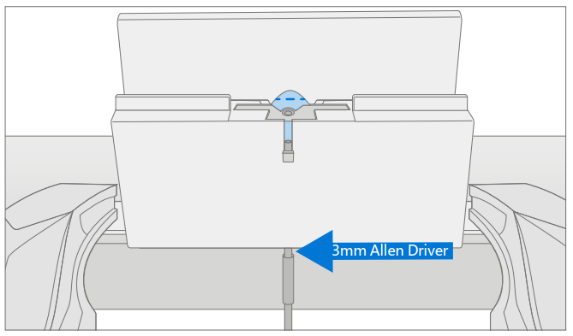

4. Vorbereiten des Surface Display Debonding Tools –

   1. Installieren Sie den markierten Pick im Halter mit den sichtbaren Markierungen. Verwenden Sie einen 3-mm-Allen-Treiber, um die Pickhöhe auf die 3,5-mm-Marke anzupassen.



   2. Klammern Sie das Entbeinungswerkzeug an den Rand Ihrer Workbench, indem Sie eine Handklammer auf jeder Seite verwenden, wie in der Abbildung dargestellt. Stellen Sie sicher, dass auf den Schnitttieferegler zugegriffen werden kann, während das Tool eingespannt ist. Wenn sie nicht zugänglich ist, müssen die Klammern entfernt werden, um auf die Unterseite des Werkzeugs zuzugreifen, und nach dem Anpassen der Höhe wieder aufgegriffen werden.

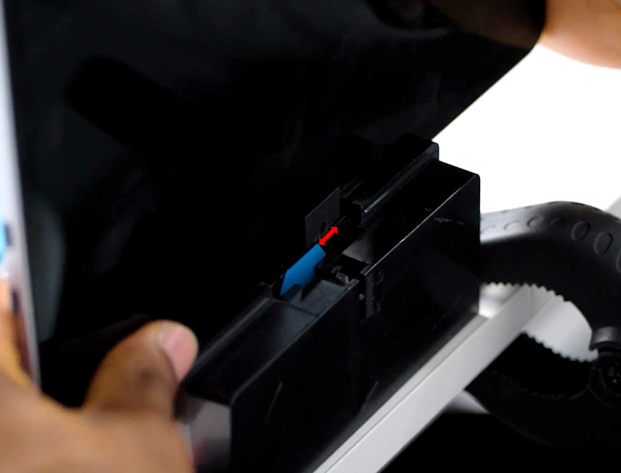

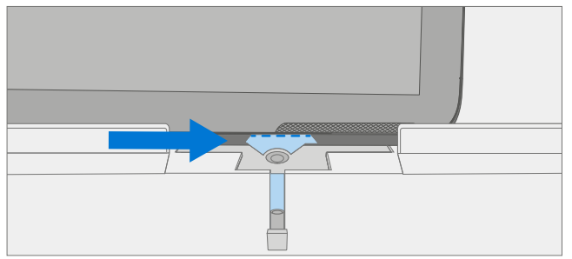

5. Debondieren der Anzeige : Die Anzeige dieses Geräts folgt dem im Bild hervorgehobenen direktionalen Debondierungsprozess.

   1. Stellen Sie sicher, dass die Pickhöhe 3 mm beträgt, bevor Sie beginnen. Platzieren Sie den rechten Lautsprecherrand des Geräts im Surface Debonding Tool direkt über der markierten Auswahl. Stellen Sie sicher, dass die Auswahl in die Lücke zwischen dem Display und dem Gehäuserand eintritt.

   2. Während Sie das Gerät mit beiden Händen halten, drücken Sie das Gerät nach rechts durch die Spur des Surface Debonding Tools, um den rechten Rand des Geräts zu durchschneiden. Das Gerät kann nebeneinander über die Auswahl an diesem Rand geschoben werden, um die Trennung zwischen dem Bildschirm und dem Gerät sicherzustellen. Pushen Sie das Gerät nicht an der unteren rechten Ecke



   3. Entfernen Sie das Gerät aus der Entbeinungsvorrichtung, und platzieren Sie den linken Lautsprecherrand des Geräts im Surface Debonding Tool. Drücken Sie das Gerät nach links durch die Spur des Surface Debonding Tools, um den rechten Rand des Geräts zu durchschneiden. Das Gerät kann nebeneinander über die Auswahl an diesem Rand geschoben werden, um die Trennung zwischen dem Bildschirm und dem Gerät sicherzustellen. Pushen Sie das Gerät nicht an der unteren linken Ecke vorbei.



6. Entfernen Sie die Klammern, die das Surface Debonding Tool halten. Passen Sie mit einem 3-mm-Allen-Treiber die Pickhöhe auf die 6-mm-Marke an. Reclamp the debonding tool and place the device into the debonding tool at the left speaker edge. Drücken Sie das Gerät in Richtung der oberen linken Ecke, und drehen Sie es, um den oberen Rand zu durchschneiden.



Achtung

Beenden Sie das Drücken des Geräts, sobald die Auswahl auf das Band trifft, das sich in der Mitte des oberen Rands befindet (im roten Pfeil dargestellt). Wenn die Entbeinungsauswahl über die Frontkamera geht und die Schaumdichtung der Frontkamera beschädigt, müssen Sie die Frontkamera durch eine neue ersetzen.

7. Entfernen Sie das Gerät aus dem Surface Debonding-Tool, und platzieren Sie das Gerät im Debonding-Tool am rechten Lautsprecherrand. Drücken Sie das Gerät in Richtung der oberen rechten Ecke, und drehen Sie es, um den oberen Rand zu durchschneiden. Beenden Sie das Drücken des Geräts, sobald die Auswahl auf das Entbindeband trifft, das sich in der Mitte des oberen Rands befindet. Entfernen Sie das Gerät nach Abschluss dieses Schritts aus dem Debonding-Tool, und platzieren Sie das Gerät auf der SICHEREN ESD-Matte, wobei die Anzeige nach oben zeigt.

Achtung

Fügen Sie die Auswahl nicht mehr als 3 mm am linken oder rechten Rand des Bildschirms ein. Die Auswahltiefe sollte 6 mm entlang des oberen Bildschirmrands nicht überschreiten. Fügen Sie die Auswahl nicht in den unteren Bildschirmrand ein.

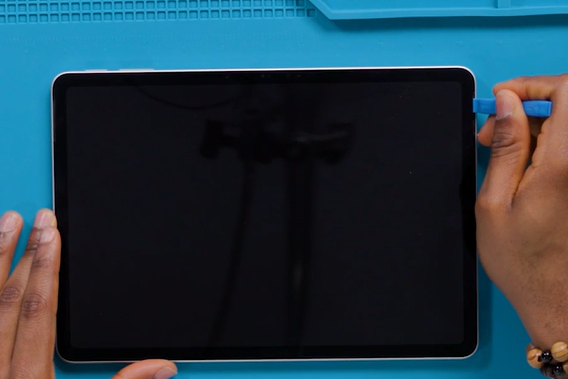

8. Entfernen Sie das Klebeband des Displays, und setzen Sie das Kunststoff-Öffnungswerkzeug in die rechte Lautsprecheröffnung des Geräts ein, und bewegen Sie es vorsichtig von rechts nach links entlang der oberen Kante, wobei der verbleibende Klebstoff um den Bereich der vorderen Kamera getrennt wird.



9. Drehen Sie das Gerät um 90, wobei der linke Rand des Geräts ihnen zugewandt ist. Ziehen Sie den linken und rechten Lautsprecherrand als Haltepunkte an, und heben Sie das Display vorsichtig vom Gehäuse an, bis es sich in einem Winkel von 45° zum unteren Rand befindet. Halten Sie das Display mit einer Hand, fügen Sie die Messerkante eines Halberd Spudgers in der unteren rechten Ecke des Displays ein und schneiden Sie den unteren Randklebstoff durch.

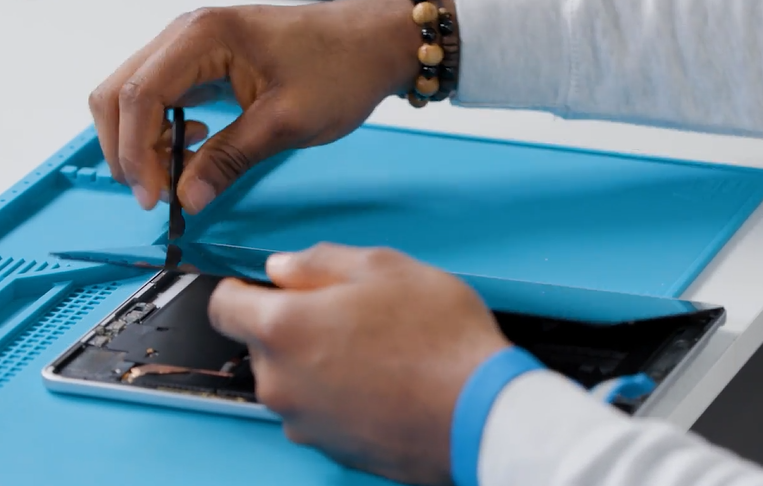

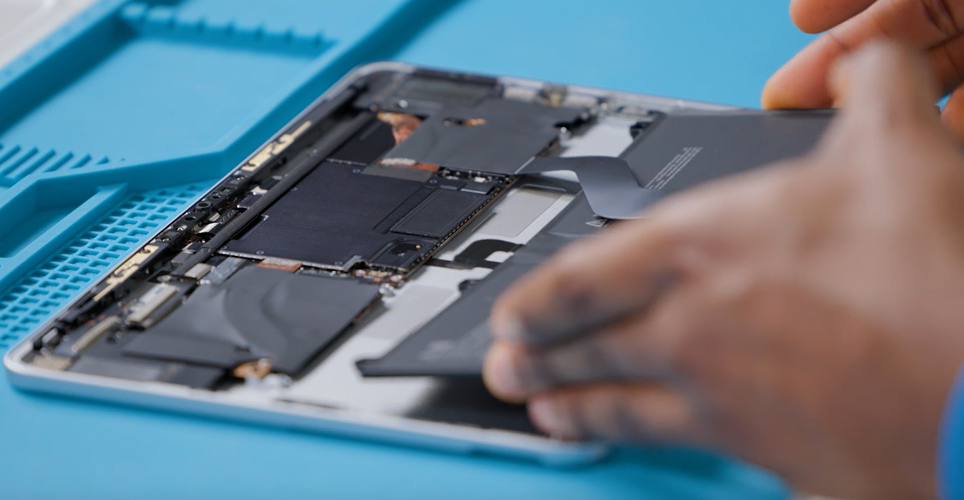

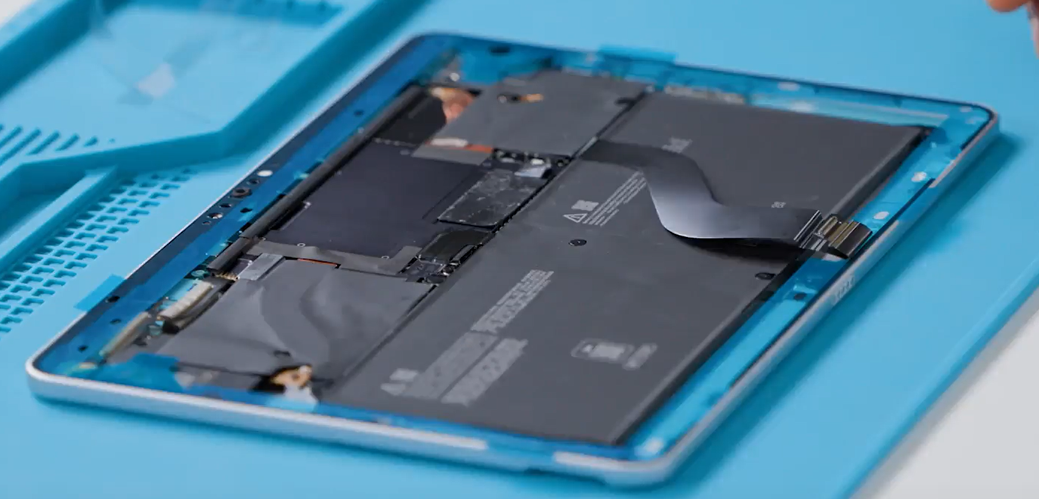

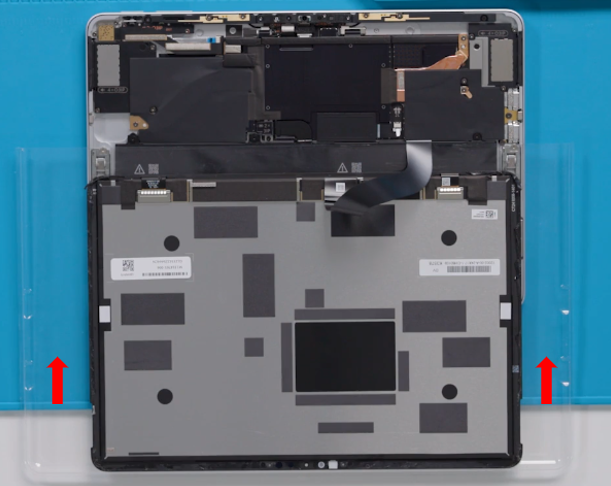

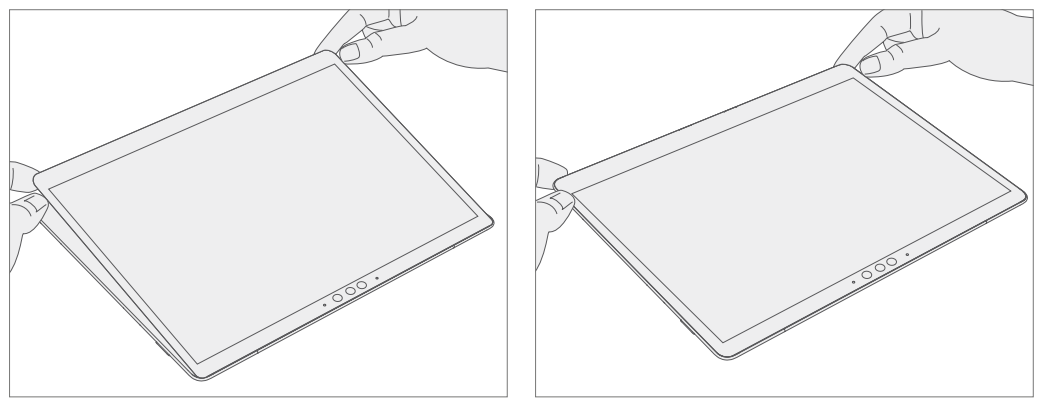

10. Trennen Sie das Display-Modul vom Gehäuse – Heben Sie das Display vorsichtig vertikal vom Gehäuse weg, und lösen Sie den resthaften Klebstoff langsam ab. Seien Sie vorsichtig, wenn Sie die Ränder des Displays anheben, da es immer noch mit einem FPC verbunden ist, der mit dem Motherboard verbunden ist. Drehen Sie die Anzeige so, dass der Glasbildschirm am unteren Rand des Geräts ruht.



Warnung

Es wird empfohlen, dass ein ESD-sicheres Surface Battery Cover (hervorgehoben mit einem roten Pfeil in der Abbildung oben) über das Gerät platziert wird, um den Akku vor versehentlichen Beschädigungen während der Reparatur zu schützen. Stellen Sie sicher, dass die Ecken der Abdeckung während der Reparatur immer an den Ecken des Geräts ausgerichtet sind. Wenn die Akkuabdeckung während der Reparatur in irgendeiner Weise falsch ausgerichtet ist, halten Sie die Abdeckung an, und richten Sie es neu aus, bevor Sie fortfahren.

11. Starten des Akkuabschaltungsprozesses : Bevor Sie mit dem Trennen des Display-FPC fortfahren, müssen Sie den Akku ausschalten, indem Sie den Akkuanschluss von der Hauptplatine trennen. Dadurch soll sichergestellt werden, dass das Gerät während des laufenden Reparaturprozesses nicht mit Strom versorgt wird.

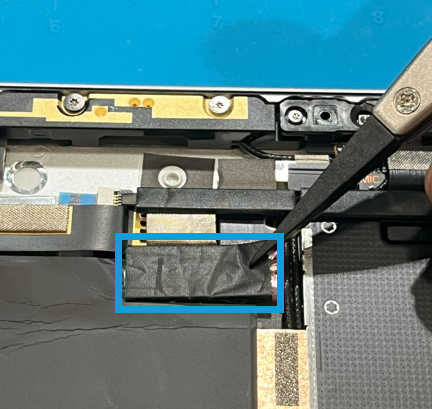

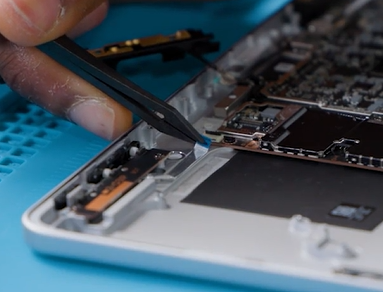

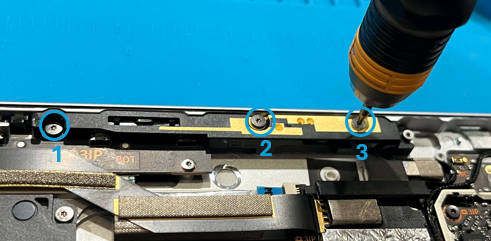

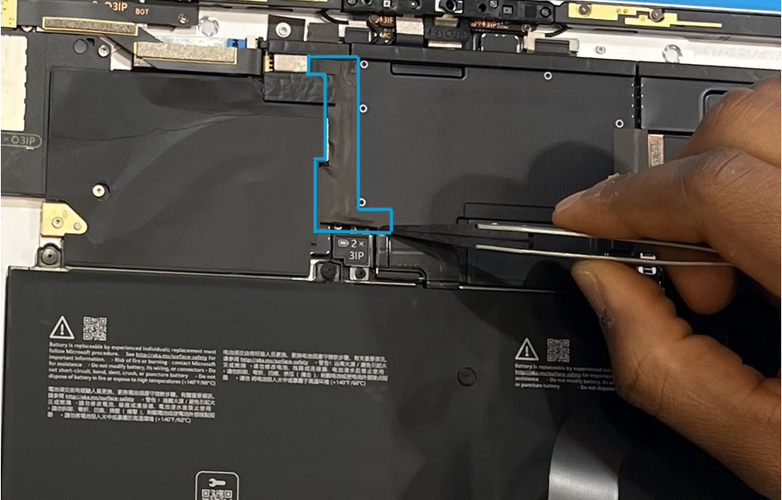

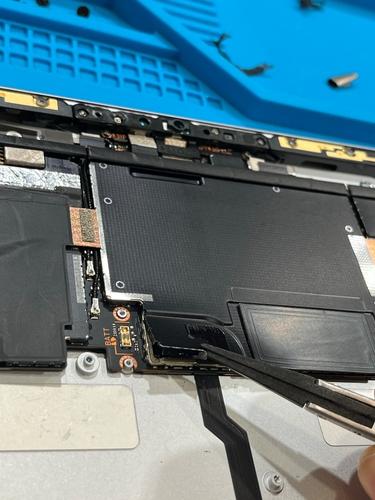

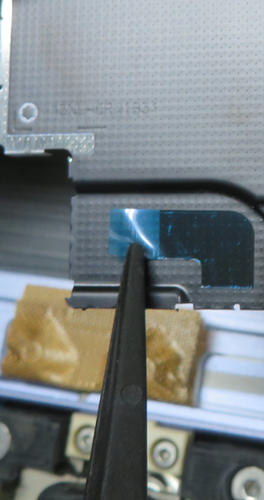

    1. Entfernen Sie mit einer ESD-sicheren Pinzette die T3 Top-Deckeldichtung bzw. das leitfähige Band 2, wie gezeigt.

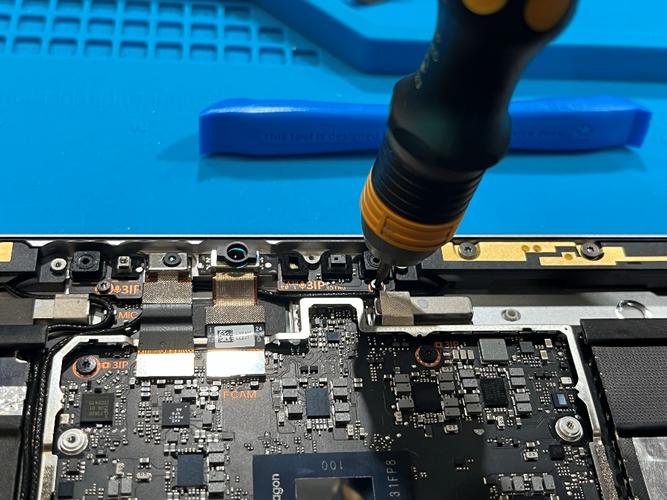

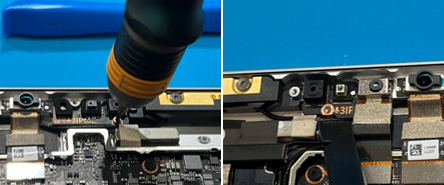

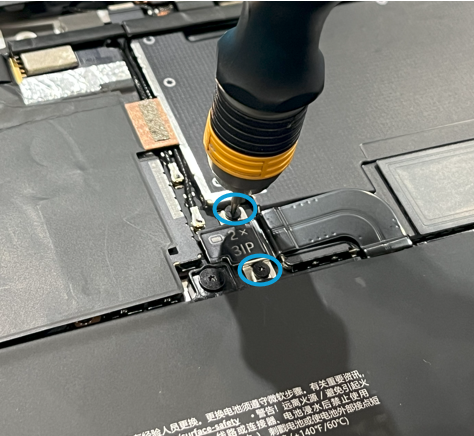

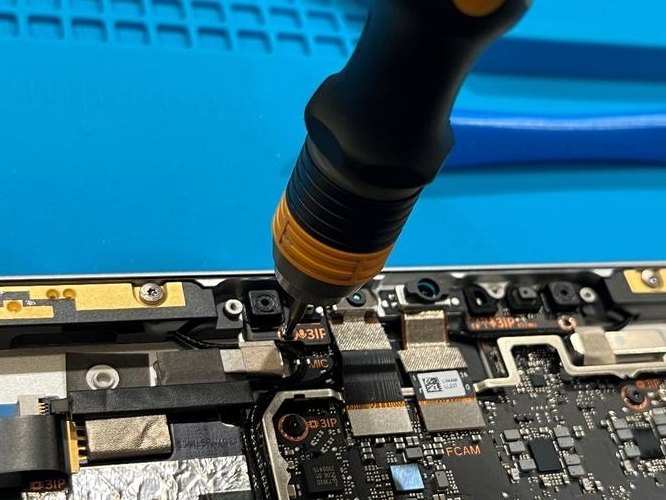

    2. Entfernen Sie die beiden Schrauben ( ) Sichern Sie die Akku-Anschlusshalterung mit einem 3IP-Schraubendreher, und entfernen Sie die Halterung.

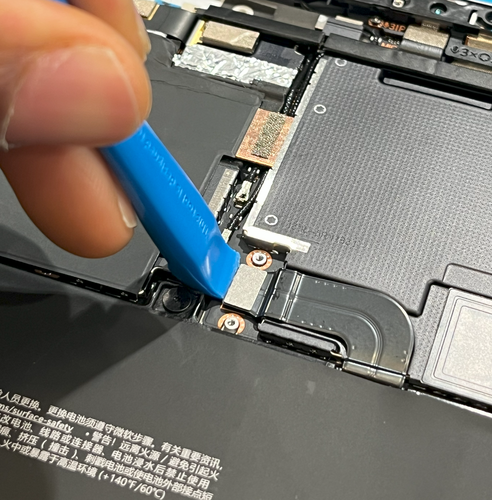

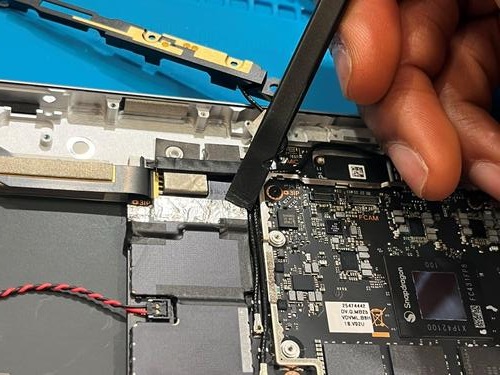

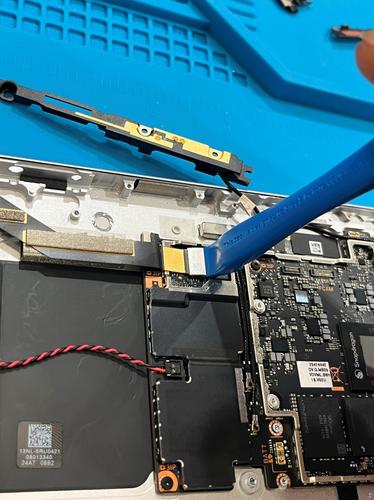

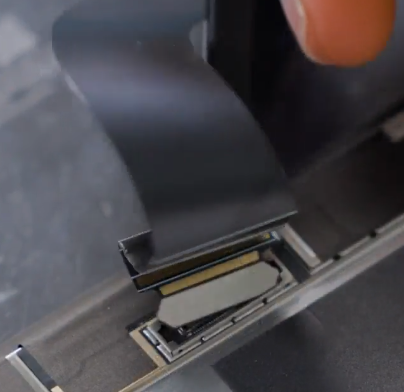

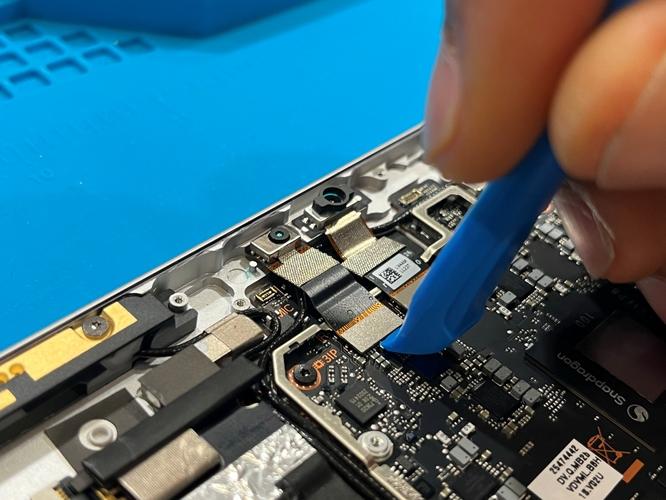

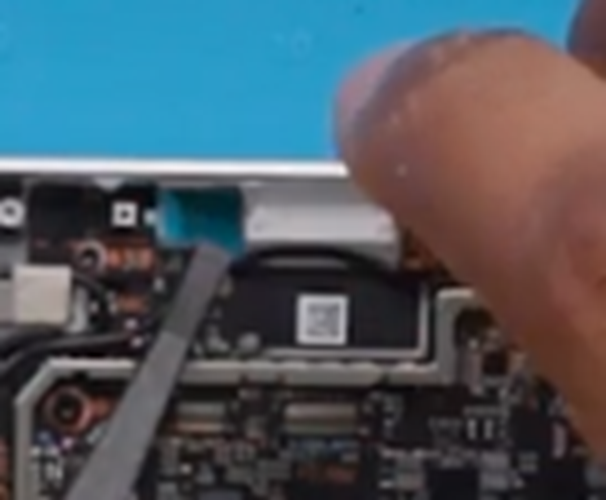

    3. Trennen Sie den Akkustecker vorsichtig mit einem Kunststoff-Spudger oder einem Kunststoff-Öffnungswerkzeug.

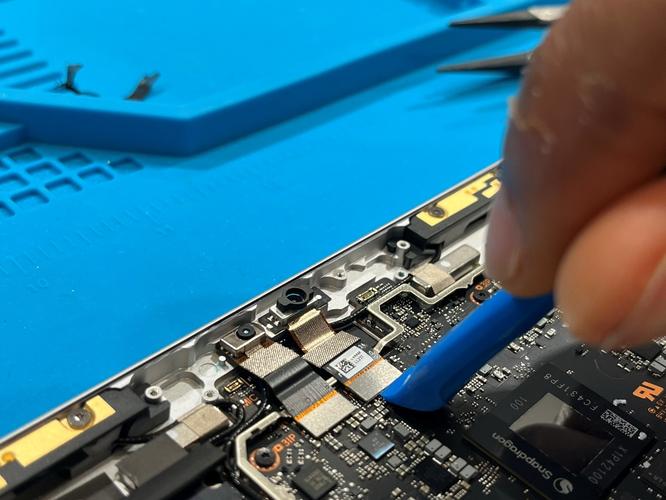

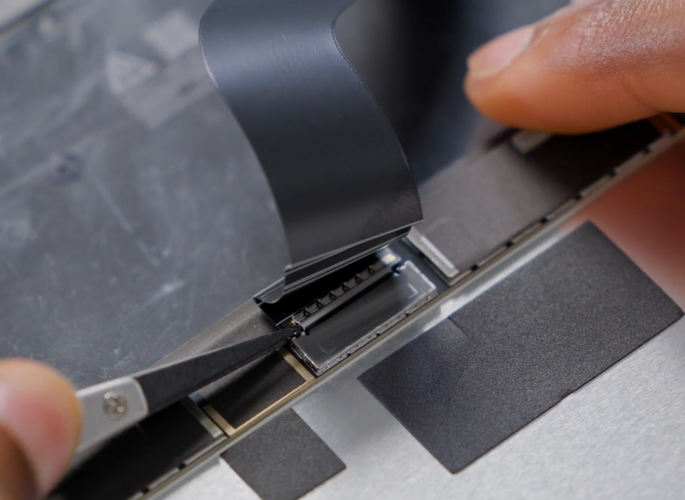

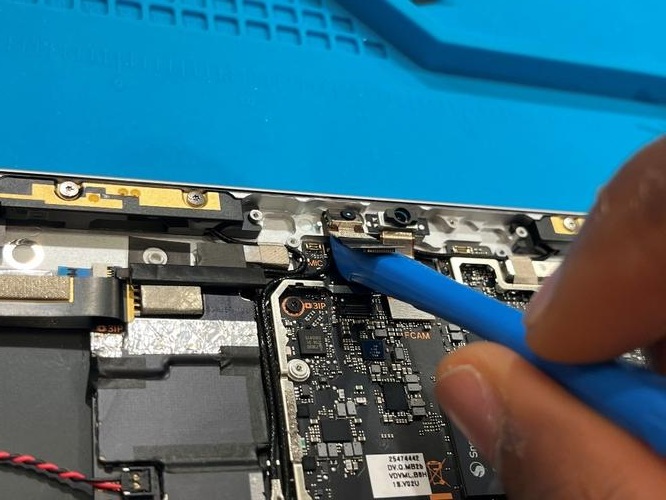

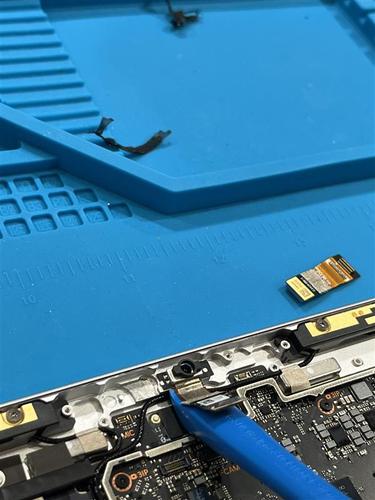

12. Display FPC trennen – Entfernen Sie mit einer Reihe von ESD-sicheren Pinzetten den Schirmdeckel über dem Display-Anschluss auf der Anzeigeseite. Heben Sie wie gezeigt an der Ecke des Schirmdeckels an. Fahren Sie mit dem Trennen des FPC-Steckers fort, indem Sie das flache Ende eines Kunststoffspudgers einsetzen.



Wichtig

Ziehen Sie nicht auf den Anzeige-FPC, um die Anzeige zu trennen.

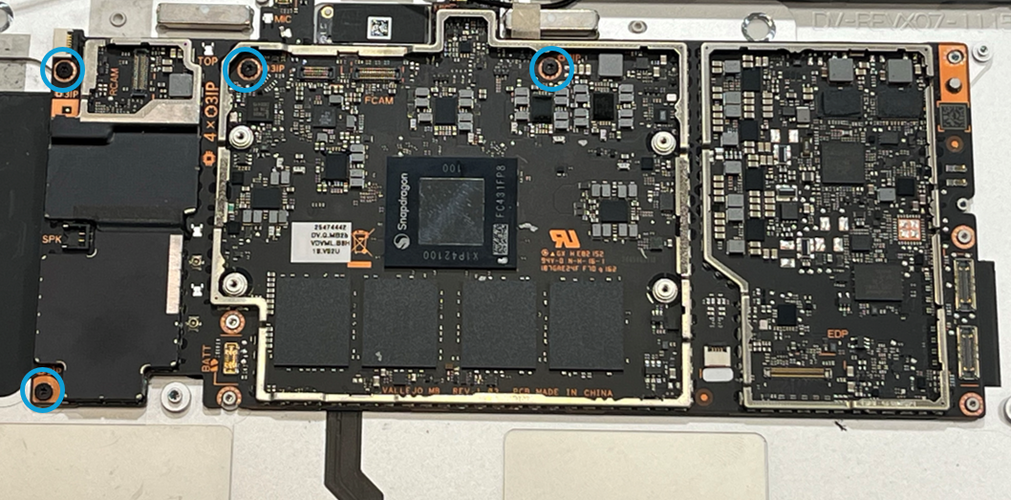

13. Entfernen Sie den Display FPC von Motherboard – Dieser Schritt ist nur erforderlich, wenn Sie den ursprünglichen Display-FPC nicht wiederverwenden. Um den Anzeige-FPC auf der Motherboard-Seite zu entfernen, befolgen Sie die Demontageanweisungen

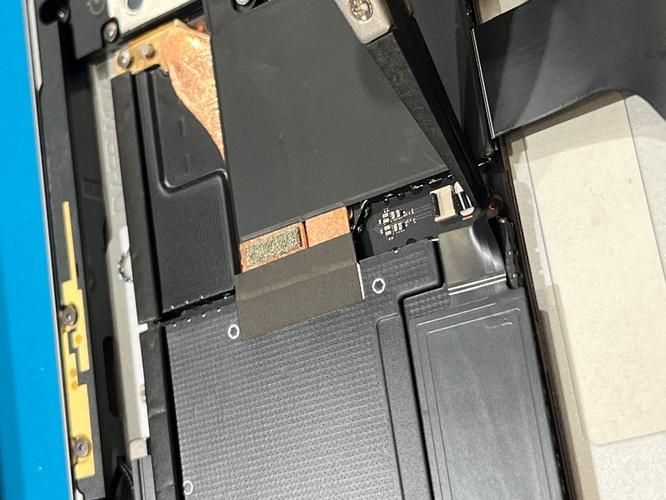

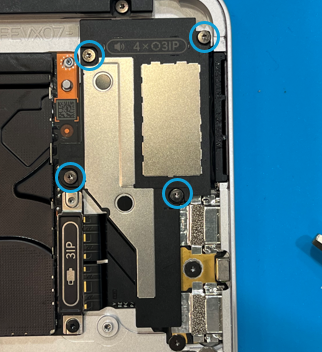

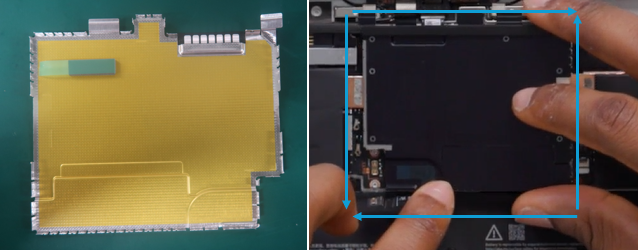

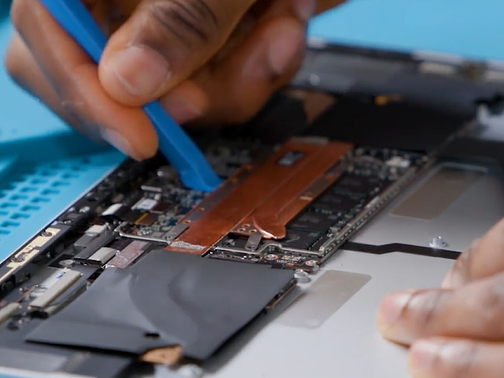

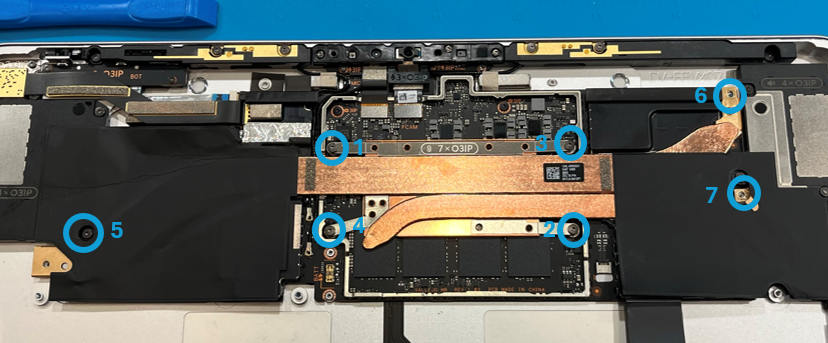

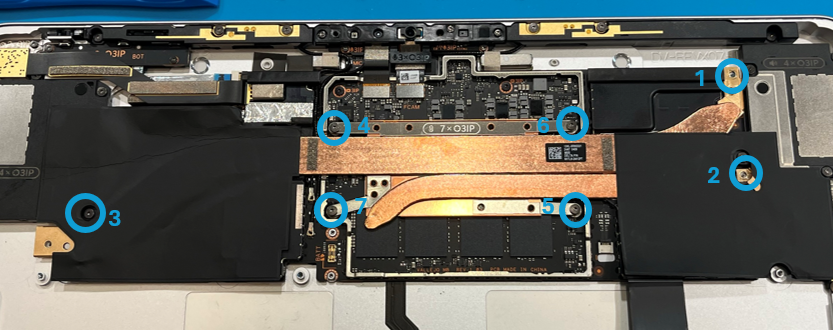

    1. Wärmemodul entfernen – Entfernen Sie das leitfähige Band 1, T1 Shield Lid, NFC FPC-Modul, 7 Schrauben ( ) und das Wärmemodul. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsthermiemodul .

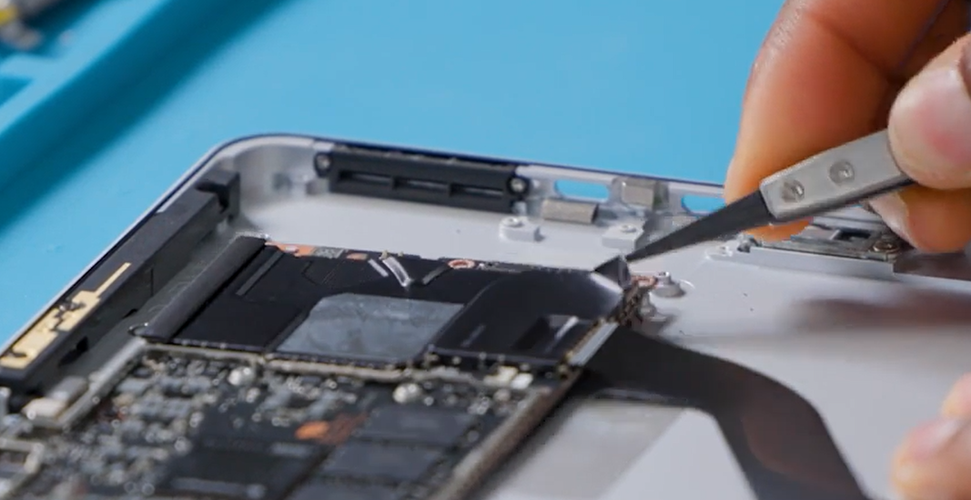

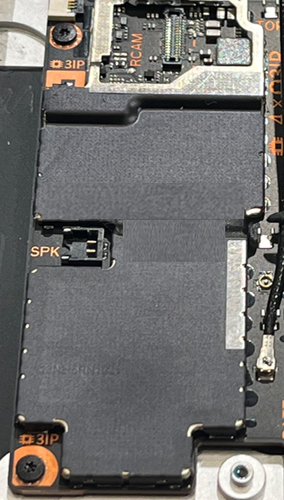

    2. Entfernen Sie den T2 Shield Deckel – Mit ESD-sicheren Pinzetten entfernen Sie den T2-Schirmdeckel vorsichtig

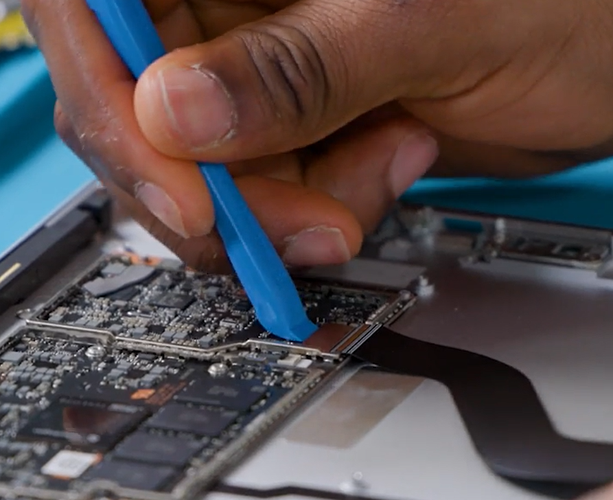

    3. Entfernen Sie den Display FPC – Entfernen Sie mit dem Kunststoff-Öffnungstool oder Nylon-Spudger den Display-FPC vom Motherboard, indem Sie am oberen Rand des FPC vorsichtig anheben.

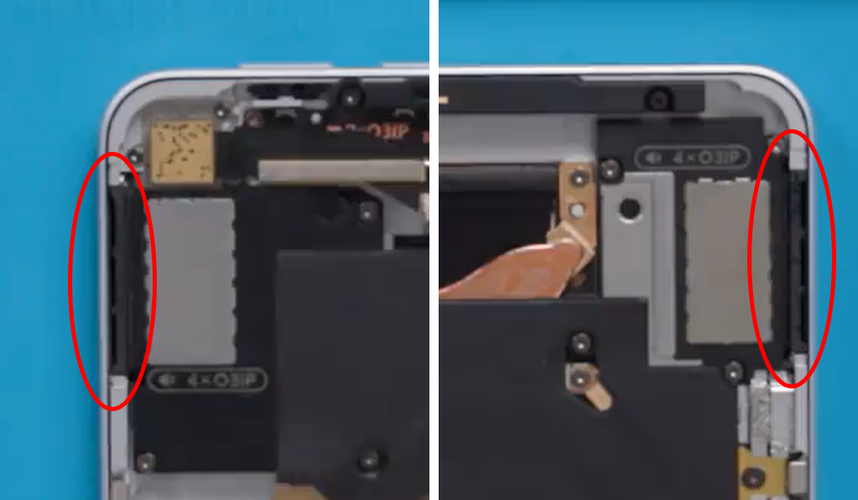

14. Entfernen Sie das Lautsprechergitter und resthaften Klebstoff aus dem Gehäuse und display – Untersuchen Sie die Kanten des Geräts und display, und entfernen Sie alle Klebstoffe mit dem Nylon-Spudger. Entfernen Sie alle verbleibenden Lautsprechergitter aus dem Gehäuse. Verwenden Sie das flache Ende eines Nylonsudgers, um ihn zu entfernen, indem Sie den Spudger zwischen dem Lautsprechergitter und dem Gehäuse einsetzen. Bestätigen Sie eine erfolgreiche Entfernung des Lautsprechergitters und seines Klebstoffs, indem Sie überprüfen, ob die drei Ausschnitte des Gehäuses wie gezeigt offengelegt sind.

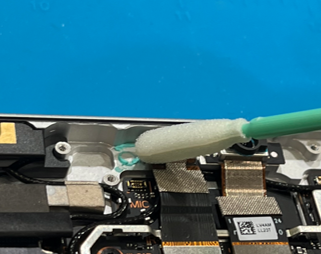

15. Sauberes Gehäuse : Mit IPA und Reinigungstupfern sauber resthaften Klebstoff vom Gehäuserand. Stellen Sie sicher, dass der Bereich um die Kameras (oberer Rand) sauber und frei von Staub oder anderen Verunreinigungen ist. Wischen Sie den Bereich um die Kamera mit einem fusselfreien Tuch ab. VERMEIDEN Sie den Kontakt mit dem Frontkameraobjektiv.

Wichtig

Vermeiden Sie den Kontakt mit dem Frontkameraobjektiv, und verwenden Sie ipa nicht, um die äußeren Ränder des Bildschirms zu sauber

Prozedurinstallationsanzeige

Wichtig

Überprüfen Sie den Zustand des Akkus, bevor Sie mit der Installation der Anzeige beginnen. Geräte mit Akkuproblemen, wie im Abschnitt Lithium-Ionen-Batterieinspektion der Sicherheitsrichtlinien beschrieben, erfordern den Austausch des gesamten Geräts.

Wichtig

Lassen Sie das Schutzklebe während aller Installationsschritte auf dem neuen Display, um Beschädigungen am Bildschirmbereich zu vermeiden.

Wichtig

Überprüfen Sie sorgfältig alle innen stehenden Bereiche des Gehäuses auf lose Fremdobjekte, bevor Sie das Display installieren.

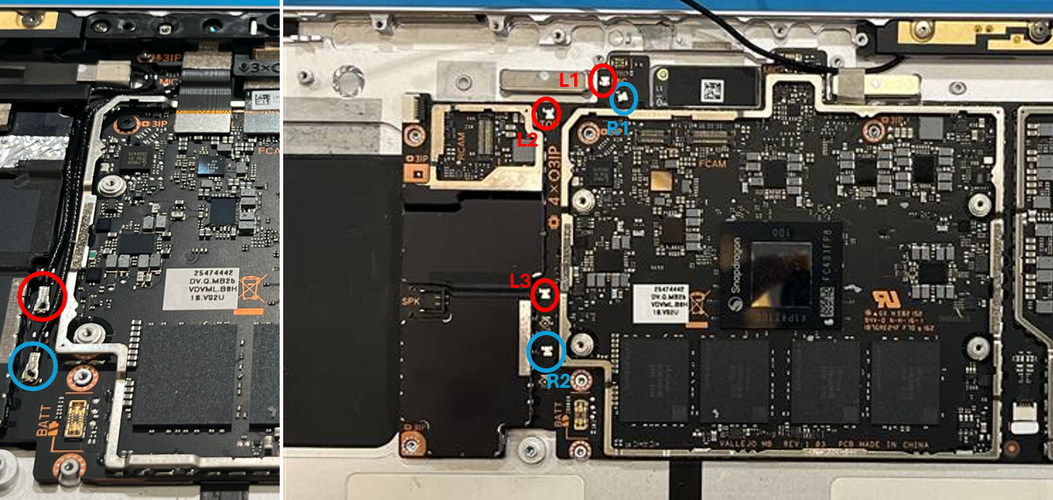

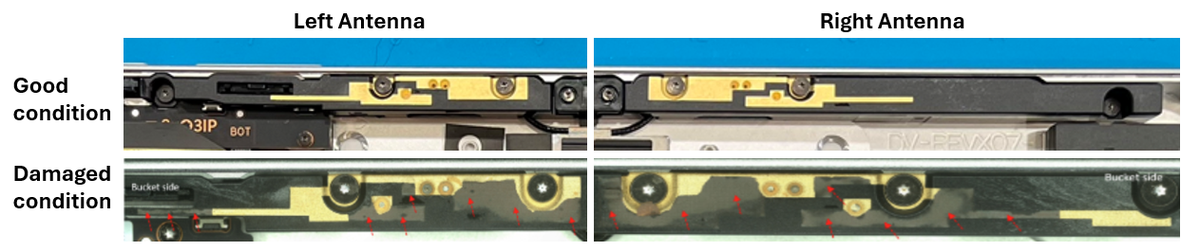

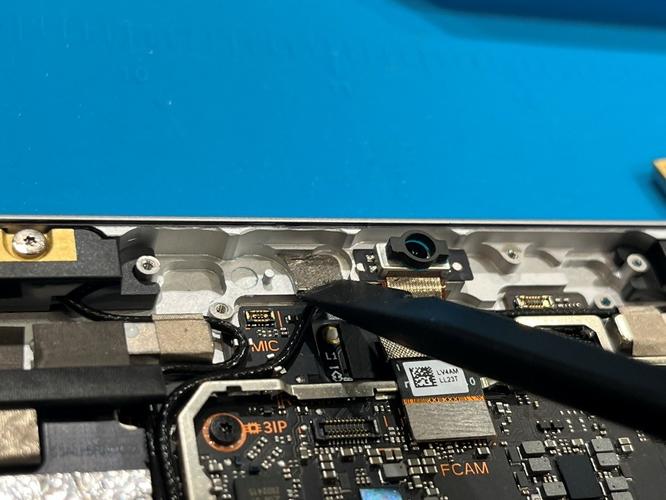

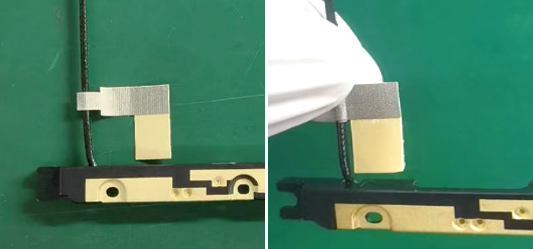

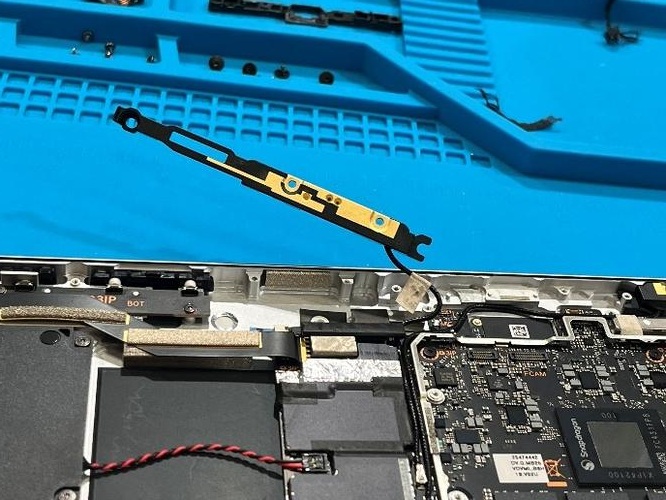

1. Antennendeck auf Beschädigung untersuchen – Überprüfen Sie das linke und rechte Antennendeck auf "Abschälen" beschädigungen, indem Sie die Bilder für den Vergleich verwenden. Wenn eines der Antennendecks beschädigt ist (durch rote Pfeile gekennzeichnete Abziehschäden), ersetzen Sie es durch einen neuen, bevor Sie fortfahren. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Antennendeck).

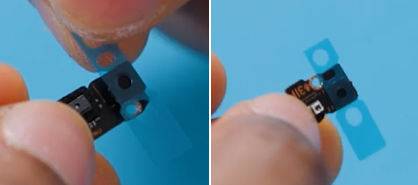

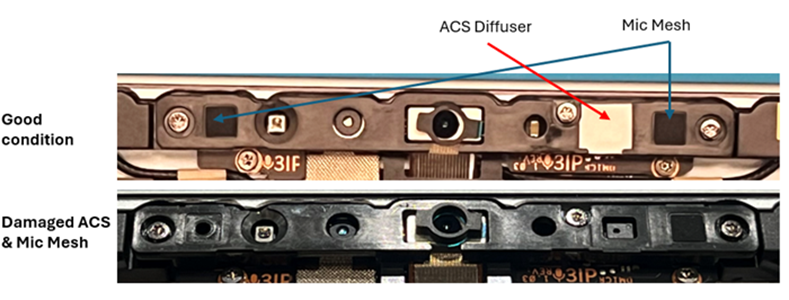

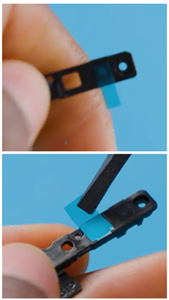

2. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu beobachten, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt oder vom Mikrofonstapel getrennt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoffpinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.

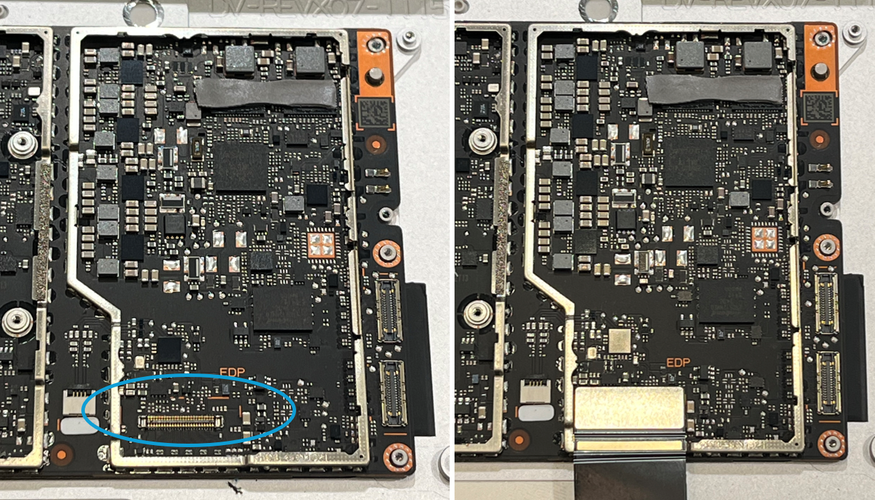

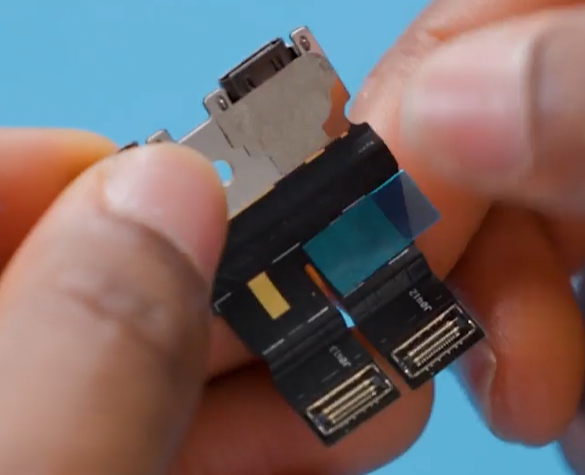

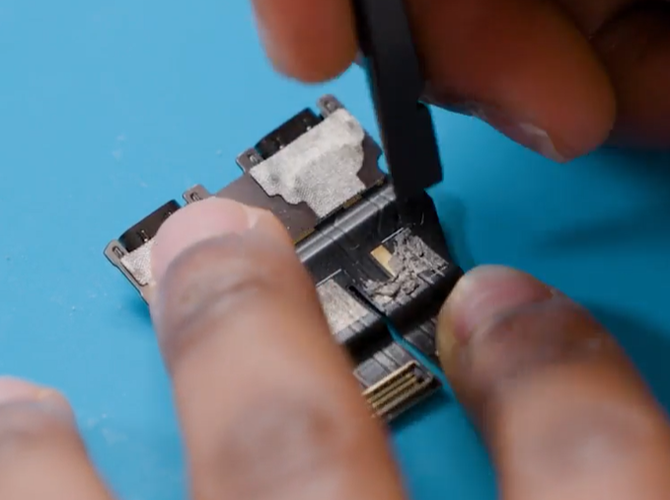

3. Installieren Sie den Display-FPC auf der Hauptplatine – Wenn der Display-FPC von der Hauptplatine zerlegt wurde. Führen Sie die Schritte zum Installieren des Anzeige-FPC aus.

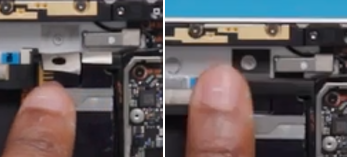

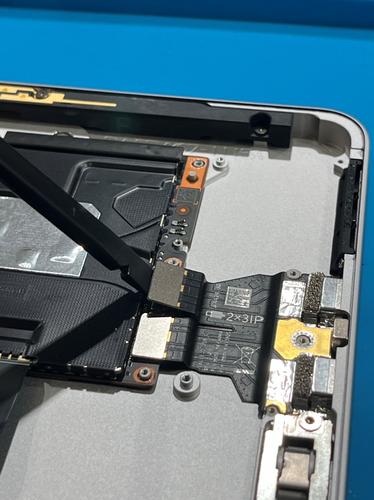

   1. Display-FPC mit dem Motherboard verbinden – Richten Sie den Display-FPC-Stecker an der Steckdose auf dem Motherboard aus, indem Sie die goldmarkierten Linien als Referenz für die Positionierung verwenden. Drücken Sie nach der Ausrichtung vorsichtig auf den Stecker, um ihn mit der Hauptplatine zu verbinden.



Wichtig

Wenn der Anzeige-FPC nicht ordnungsgemäß ausgerichtet ist und gedrückt wird, werden die Anschlusspins beschädigt, und der FPC muss durch einen neuen ersetzt werden.

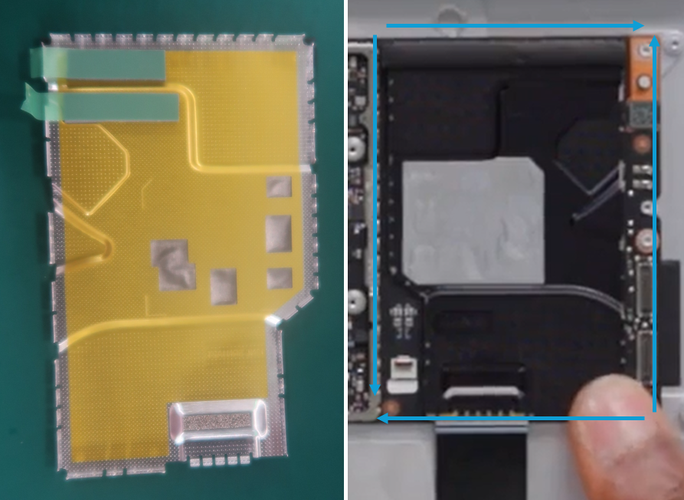

4. T2 Shield Lid installieren – Entfernen Sie die Trennpapiere von den TIM-Pads auf dem T2-Schirmdeckel. Stellen Sie den Schirmdeckel in der angegebenen Richtung zusammen und drücken Sie mit der Hand um die Schirmabdeckung. Stellen Sie sicher, dass die Abschirmungen nicht beschädigt oder verformt werden.

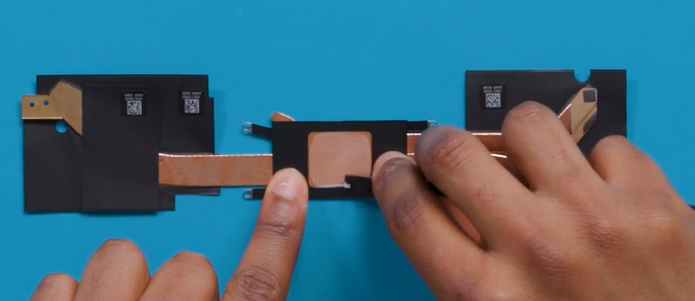

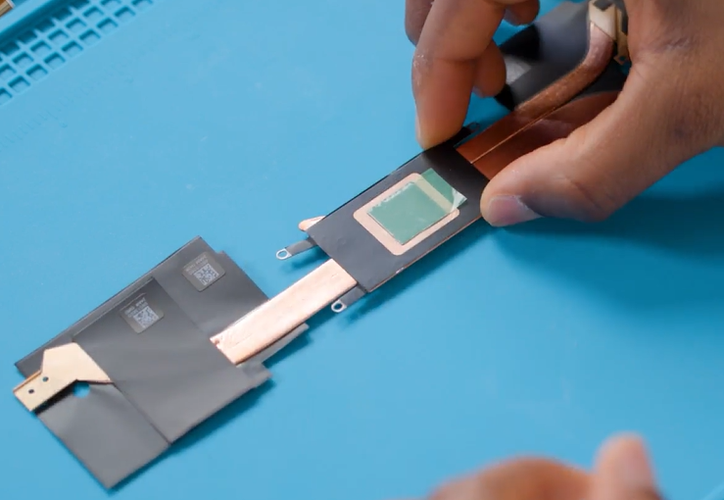

5. Installieren Des Wärmemoduls – Verwenden Sie ein neues TIM-Pad, und installieren Sie das Thermische Modul, 7 Schrauben( ) FPC und leitfähiges Band 1. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Wärmemodul .

6. Schließen Sie den Akku-FPC erneut an die Hauptplatine an: Führen Sie die Schritte aus, um den Akkuanschluss an die Hauptplatine anzuschließen.

   1. Richten Sie den Akku-FPC-Anschluss an der Steckdose auf dem Motherboard aus, indem Sie die goldmarkiert linie als Referenz verwenden. Drücken Sie vorsichtig auf den Verbinder, um ihn zu verbinden.

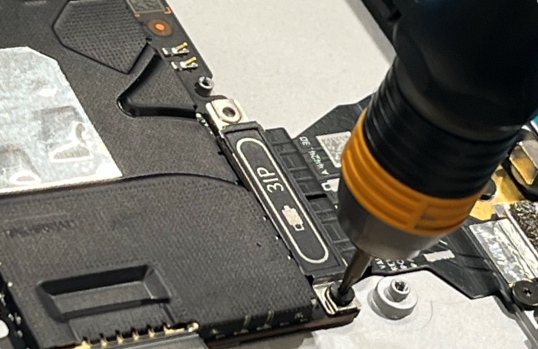

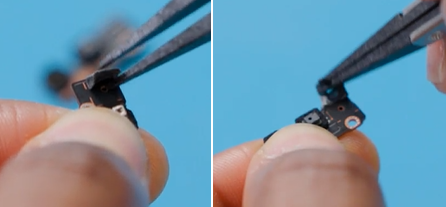

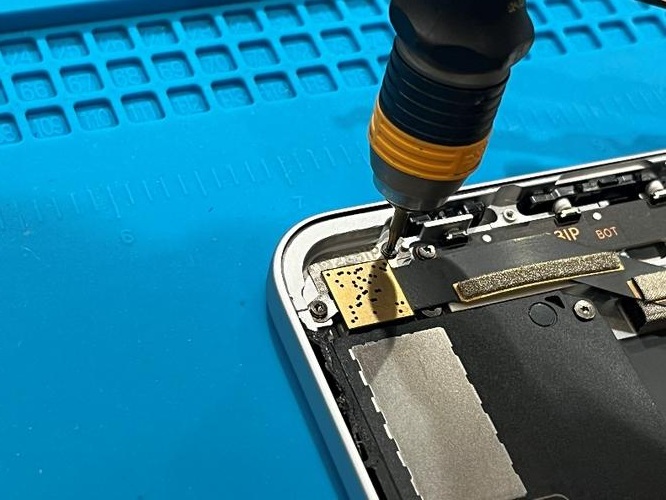

   2. Setzen Sie die Akkusteckerhalterung zusammen, und befestigen Sie sie im Gehäuse mit den beiden Halterungsschrauben ( ) und einem 3IP-Schraubendreher.

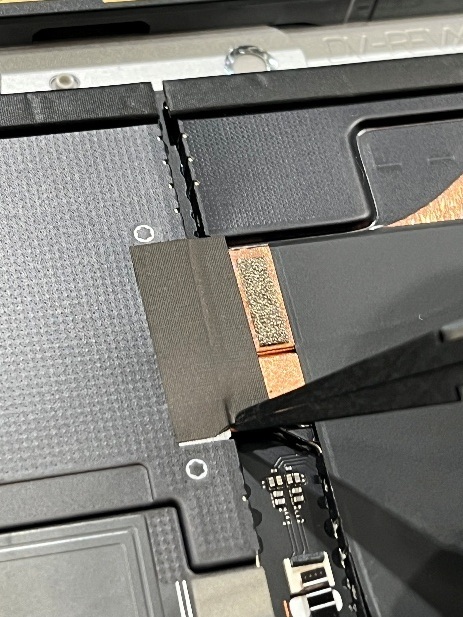

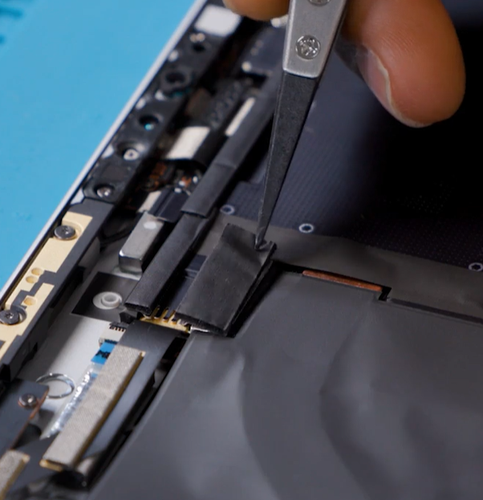

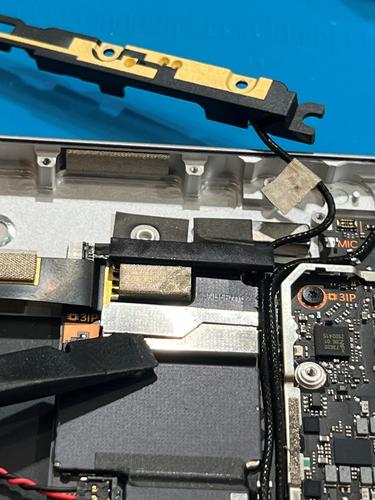

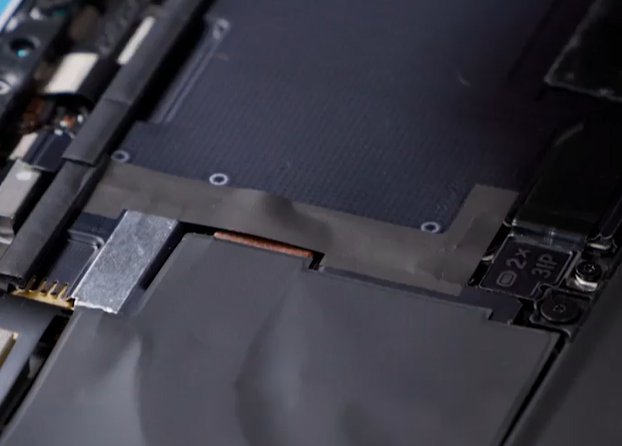

   3. Installieren Sie das leitfähige Band 2 entsprechend der gezeigten Ausrichtung. Starten Sie die Installation von unten nach oben. Entfernen Sie den blauen Liner nach der Installation.



   4. Installieren Sie die T3 Top Shield Deckeldichtung in der angezeigten Ausrichtung.



7. Neuen Display Module-Klebstoff aufbringen – Warten Sie nach der Reinigung des Gehäuses mit IPA zusammen mit PSA-Klebeflächen mindestens 30 Sekunden, bevor Sie die neuen PSA-Streifen aufbringen, damit die Oberfläche vollständig trocknen kann. Wenden Sie die vier PSA-Streifen sorgfältig auf das Gehäuse an, wie in der Abbildung dargestellt. Stellen Sie sicher, dass die Ausrichtung des PSA mit der Gehäuseumrandung übereinstimmt, bevor Sie alle Liner entfernen. Belassen Sie den blauen Liner auf dem PSA, da er in einem späteren Schritt entfernt wird.

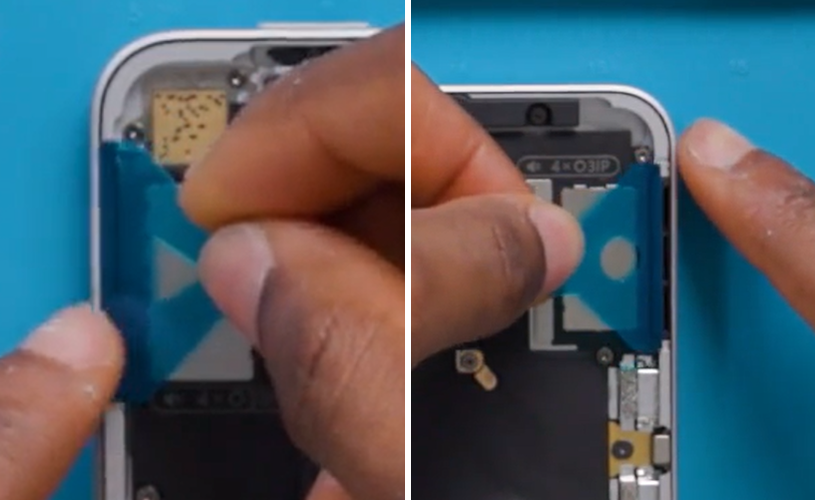

8. Installieren Des neuen Lautsprechergitters : Führen Sie folgende Schritte aus:

   1. Platzieren Sie die Anzeige nach unten auf einer sauber ESD-sicheren Oberfläche.

   2. Wischen Sie die äußeren Ränder des Displays mit einem fusselfreien Tuch nach unten.

   3. Stellen Sie beim erneuten Installieren der ursprünglichen Anzeige sicher, dass die äußeren Ränder sauber von PSA-Rückständen sind.

   4. Entfernen Sie den schützenden Liner aus dem linken Lautsprechernetz.

   5. Richten Sie das Gitter mit dem klar ziehbarem Ziehpunkt am Bildschirmlautsprecher aus, der auf der rechten Seite des Geräts geöffnet ist.

   6. Drücken Sie 10 Sekunden lang auf das Netz, um den Klebstoff zu aktivieren.

   7. Entfernen Sie den klaren Griff sorgfältig.

   8. Wiederholen Sie den Vorgang für das rechte Lautsprechergitter auf der anderen Seite.



Wichtig

Wenn das Display nach unten zeigt, wird die Ausrichtung des Bildschirms im Vergleich zu dem, was es sein wird, wenn es auf das Gerät angewendet wird, umgedreht. Das linke Lautsprechergitter wird in dieser Ausrichtung auf die rechte Seite des Bildschirms angewendet, und das rechte Lautsprechergitter wird auf die linke Seite der Anzeige angewendet. Jedes Lautsprechergitter ist speziell für die angegebene Seite konzipiert.

9. Schließen Sie das Anzeigemodul an– Legen Sie das Display wie nach dem Trennen des Bildschirms vom Gehäuse nach unten auf den unteren Rand des Gehäuses. Schließen Sie den Display-FPC erneut an den Anschluss auf dem Bildschirm an. Drücken Sie den Stecker, um sicherzustellen, dass er voll sitzt. Fahren Sie mit der Installation eines neuen Schirmdeckels über dem FPC fort. Stellen Sie sicher, dass alle Ränder des Schilds angedockt sind, indem Sie mit dem Finger alle Schildränder um die Schildränder drücken.

10. Installieren Sie das Display-Modul auf dem Gehäuse : Entfernen Sie beim Halten des Displays (mit dem Bildschirm nach oben) die PSA-Liner aus dem Gehäuse, um den Klebstoff an allen 4 Rändern freizulegen. Richten Sie die Anzeige zuerst am unteren Rand (Ein-/Aus) aus, und verringern Sie den Rest der Anzeige, nachdem die Ausrichtung gefunden wurde. Stellen Sie sicher, dass das Glas bündig im Gehäuse sitzt und sich nicht auf der Gehäusespitze befindet.

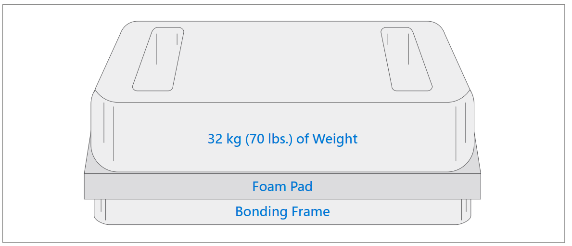

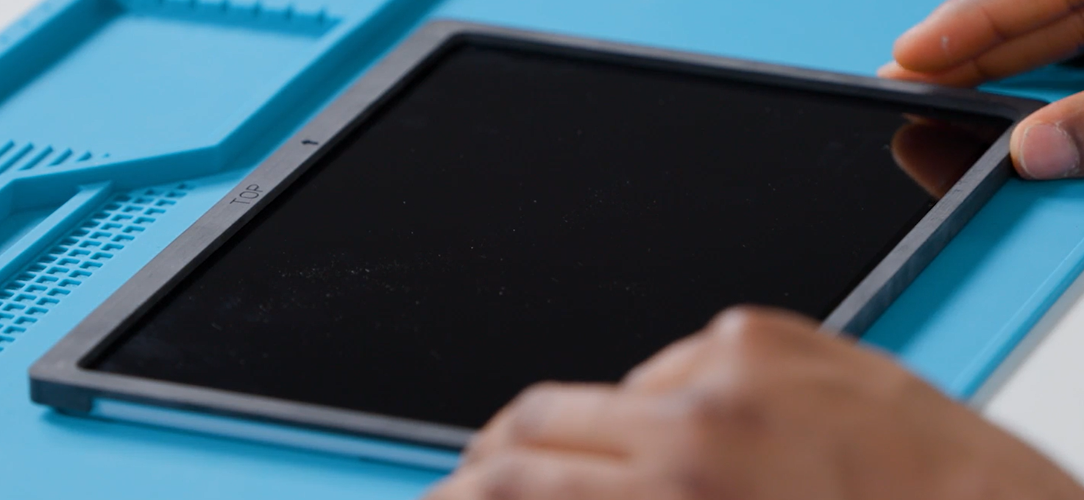

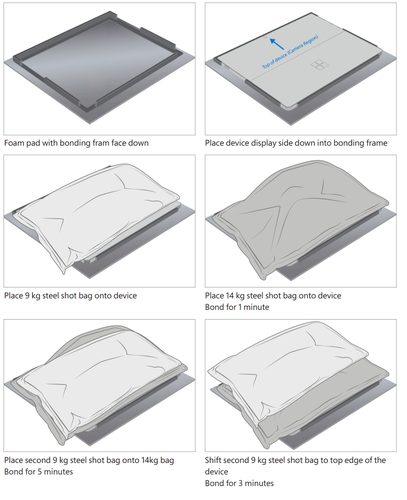

11. Kleben des Klebstoffs – Platzieren Sie den Surface Display Bonding Frame auf dem Gerät entsprechend der im Bild gezeigten Ausrichtung. Legen Sie ein Schaumpolster über den Kleberahmen. Legen Sie 32kg Gewicht auf das Schaumpad und den Kleberahmen. Lassen Sie Gewicht für 2 Minuten, um die PSA-Aktivierung sicherzustellen.



    1. Konfiguration der Ruck-Gewichtung



    2. Steel Shot Bag-Konfiguration



12. Nach der Überprüfung des Klebens : Entfernen Sie die gewichteten Elemente aus dem Gerät. Heben Sie das Gerät vorsichtig aus dem Rahmen, um Schäden zu vermeiden. Überprüfen Sie das Display auf Kratzer, Risse und große Lücken, und stellen Sie sicher, dass es im Gehäuse leer ist.

13. Gerät mit Windows Desktop einschalten: Verbinden Sie das Gerät mit dem Netzgerät, und drücken Sie den Netzschalter. Lassen Sie das Gerät auf dem Windows-Desktop starten, bevor Sie zum Abschnitt Prozedur finalize (Display Module) wechseln.

Prozedur finalize Display

Wichtig

Dieser Abschnitt gilt nur für Instanzen, in denen Sie die Anzeige ersetzen. Wenn die Anzeige wiederverwendet wird, ist dieser Abschnitt nicht erforderlich. Wenn die Anzeige aufgrund von Beschädigungen oder Fehlern nicht verwendbar ist, schließen Sie einen externen Monitor an das Gerät an, um diese Schritte auszuführen.

1. Usb anschließen – Verbinden Sie USB mit dem Surface Diagnostic Toolkit (SDT), das an einen verfügbaren USB-Anschluss auf dem gerät geladen ist, das repariert wird.

2. Starten von SDT : Verwenden Sie auf dem Windows-Desktop windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

3. Ausführen der Touch-Display-Kalibrierung – Wählen Sie auf dem SDT-Startbildschirm im Dropdownmenü reparieren aus. Wählen Sie als Nächstes Setup und Überprüfung reparieren aus, um den Auswahlbildschirm zu öffnen. Führen Sie das Tool Touch Display (Kalibrierung) aus, um Ihre neue Anzeige zu kalibrieren. Befolgen Sie alle Anweisungen auf dem Bildschirm, und lassen Sie den Neustart des Geräts zu, wenn Sie dazu aufgefordert werden.

Wichtig

Wenn die Kalibrierung fehlschlägt, starten Sie das Gerät neu, und versuchen Sie es erneut. Wenn der Fehler weiterhin auftritt, ist die Anzeige möglicherweise fehlerhaft und muss ersetzt werden.

4. Starten von SDT : Nachdem das Gerät neu gestartet wurde und sich auf dem Windows-Desktop befindet, verwenden Sie Windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

5. Führen Sie das Surface Diagnostic Toolkit (SDT) aus: Führen Sie alle Diagnose aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert, bevor Sie fortfahren.

6. Endprüfung - Entfernen Sie die schutzende Klammer vom Display. Vergewissern Sie sich, dass die Seitenränder der Anzeige weiterhin leer sind und dass keine offensichtlichen Schritte/Lücken zwischen der Anzeige und dem Gehäuse vorhanden sind. Wischen Sie das Gerät gründlich (auch unter dem Ständer) mit einem Mikrofasertuch ab, um fingerabdrücke zu entfernen.

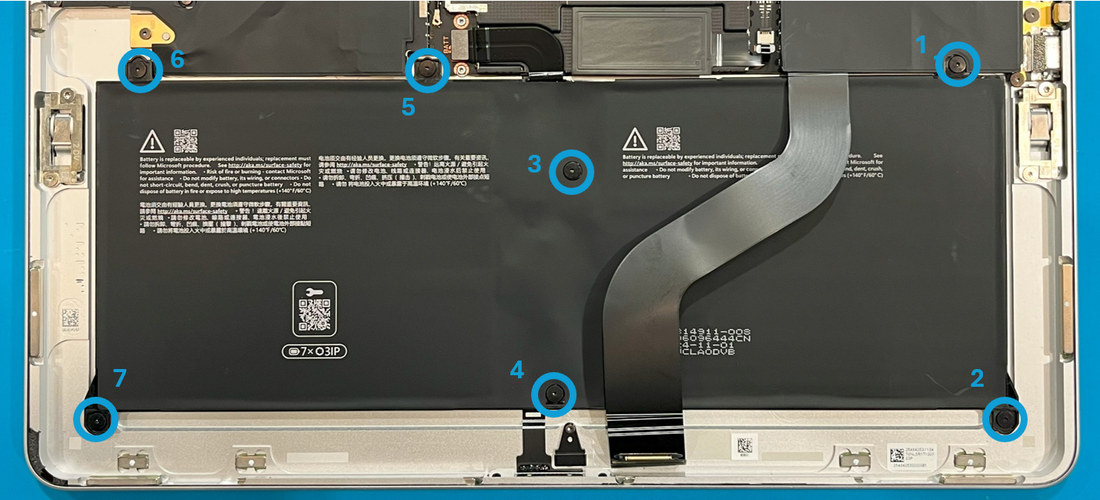

Batterieaustauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Akku (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x Akku-FPC-Band – M1369599/600-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.6 x L2.3 3IP (Akkurahmenschrauben) – M1341578/79-001

Prozedurvorbereitungsbatterie

Wichtig

Dieser Abschnitt gilt nur für Instanzen, in denen Sie den Akku austauschen. Wenn der Akku wiederverwendet wird, ist dieser Abschnitt nicht erforderlich.

1. Usb anschließen – Verbinden Sie USB mit dem Surface Diagnostic Toolkit (SDT), das an einen verfügbaren USB-Anschluss auf dem gerät geladen ist, das repariert wird.

2. Gerät einschalten – Schließen Sie ein Netzteil an das Gerät an. Drücken Sie den Netzschalter auf dem Gerät, um das Gerät einzuschalten. Lassen Sie den Start auf dem Windows-Desktop zu, bevor Sie fortfahren.

3. Starten von SDT : Verwenden Sie auf dem Windows-Desktop windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

4. Ausführen der Akkureparatur (Setup) – Wählen Sie auf dem SDT-Startbildschirm im Dropdownmenü reparieren aus. Wählen Sie als Nächstes Setup und Überprüfung reparieren aus, um den Auswahlbildschirm zu öffnen. Führen Sie die Akkureparatur (Setup) aus, um Ihr Gerät in den Reparaturmodus zu versetzen. Befolgen Sie alle Anweisungen auf dem Bildschirm, und lassen Sie das Herunterfahren des Geräts zu, wenn Sie dazu aufgefordert werden. Trennen Sie das Netzteil, und entfernen Sie das USB-Laufwerk, bevor Sie fortfahren.

5. Ausschalten des Geräts : Stellen Sie sicher, dass das Gerät ausgeschaltet ist, indem Sie den Akku vollständig entladen. Weitere Informationen finden Sie im Abschnitt Repair-Specific-Precautions-and-Warnings (Reparaturspezifische Vorsichtsmaßnahmen und Warnungen ) der Seite mit den Sicherheitsrichtlinien. Das Gerät sollte von einem Netzteil getrennt werden, und alle Kabel und Laufwerke werden entfernt.

Prozedur Entfernung Batterie

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Entfernen Sie die Akkuschrauben – Entfernen Sie die 7 Schrauben ( ) aus dem Batterierahmen, indem Sie einen 3IP -Treiber (Torx-Plus) in der angegebenen Reihenfolge verwenden.



3. Heben Sie den Akku aus dem Gehäuse heraus – Greifen Sie mit zwei Händen den Akku an den auf dem Foto gezeigten Punkten, und heben Sie den Akku vorsichtig aus dem Gehäuse. Setzen Sie den Akku auf eine sauber, ESD-sichere, flache Oberfläche. Wenn Sie die originale Batterie im Falle eines Gehäuseaustauschs wiederverwenden, heben Sie den Akku an, und installieren Sie ihn direkt in das neue Gehäuse, nachdem Sie das Gerät auf Fremdkörper und Schrauben untersucht haben.



Hinweis

Wenn der Display-FPC noch mit der Hauptplatine verbunden ist und auf dem Akku ruht, wird der Akku entfernt, indem er vorsichtig von den Schraubenbossen in Richtung Unterseite des Geräts angehoben wird. Stellen Sie sicher, dass die Anzeige-FPC-Verbindung nicht in einem Winkel von 90° gebogen ist.

Warnung

Behandeln Sie den Akku nur durch den Kunststoffrahmen. Durch Biegen, Verdrehen oder Aufprall des Akkus kann der Akku beschädigt, das Gerät beschädigt und/oder zu schweren Personen- oder Sachschäden führen. Verwenden Sie beim Umgang mit dem Akku immer zwei Hände.

Wichtig

Platzieren Sie den Akku an einer Stelle, an der der Akku nicht versehentlich kontaktiert oder beschädigt werden kann. Platzieren Sie nichts auf dem Akku.

Wichtig

Stellen Sie beim Entsorgen der Batterie sicher, dass Sie gemäß den lokalen Gesetzen recyceln. Weitere Informationen finden Sie unter Anforderungen an die Umweltkonformität .

Wichtig

Das Motherboard und der Akku sind empfindlich auf ESD und können leicht beschädigt werden. Es ist wichtig, dass Sie eine ordnungsgemäße Erdung sicherstellen, bevor Sie an diesen Teilen arbeiten.

Warnung

Tauchen Sie im instance eines Batterieereignisses das gesamte Gerät in ein 1-Gallonen-Gehäuse ein, das mit 0,5 Gallonen sauber Sand gefüllt ist. Stellen Sie sicher, dass das gesamte Gerät untergetaucht ist. Versuchen Sie NICHT , das Gerät aufzunehmen.

Prozedur Installation Akku

1. Überprüfen Sie das Gerät: Überprüfen Sie das Gerät auf lose Artikel, die möglicherweise vorhanden sind. Führen Sie die folgenden Aktionen aus:

   1. Überprüfen und entfernen Sie alle Fremdkörper, die die Magnete möglicherweise angezogen haben.

   2. Achten Sie besonders auf die magnetisierten Bereiche um den Rand der Gehäuse.

   3. Vergewissern Sie sich, dass alle entfernten Schrauben berücksichtigt wurden und nicht im Gerät falsch platziert wurden.

   4. Lose Schrauben sollten niemals auf den magnetischen Bereichen des Gehäuses gelagert werden.

2. Legen Sie den neuen Akku ein – Öffnen Sie sorgfältig die Verpackung der Batterie. Nehmen Sie den Akku mithilfe der Handhabungsschleifen auf, und platzieren Sie ihn im Gerät. Richten Sie die Löcher so aus, dass der Akku einrichtet ist.

Warnung

Behandeln Sie die neue Batterie nur durch die Kunststoffschlaufen. Durch Biegen, Verdrehen oder Aufprall des Akkus kann der Akku beschädigt, das Gerät beschädigt und/oder zu schweren Personen- oder Sachschäden führen. Verwenden Sie beim Umgang mit dem Akku immer zwei Hände.

3. Installieren Sie die Akkuschrauben – Installieren Sie mit einem 3IP-Treiber (Torx-plus) die 7 Batterierahmenschrauben ( ) und ziehen Sie sie dann um eine weitere 1/^8-Runde (45").



Wichtig

Achten Sie darauf, Schrauben nicht zu überdehnen. Wenn der Akkurahmen gebrochen ist oder der Akku während der Installation beschädigt ist, kann er nicht verwendet werden und muss ausgetauscht werden.

4. Entfernen Sie den Liner – Sobald alle Schrauben sitzen, halten Sie eine der linken oder rechten Tabs des Akku-Liners gedrückt, und ziehen Sie den Auslauf vom Akku weg. Wenn Sie an anderen Komponenten arbeiten, wenden Sie das ESD-sichere Surface Battery Cover an, um sicherzustellen, dass der Akku geschützt ist.

5. Akku-FPC-Band installieren – Wenn der T1 Shield Lid nicht demontiert wurde, entfernen Sie das alte Akku-FPC-Band unten links auf dem Schild und ersetzen Sie es durch ein neues, das im Ersatzkit in der auf der Abbildung gezeigten Ausrichtung bereitgestellt wird.



6. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

Verfahren Zum Abschluss des Akkus

1. Gerät einschalten – Schließen Sie ein Netzteil an das Gerät an, und schalten Sie es ein, bis es den Windows-Desktop erreicht.

2. Usb anschließen – Verbinden Sie USB mit dem Surface Diagnostic Toolkit (SDT), das an einen verfügbaren USB-Anschluss auf dem gerät geladen ist, das repariert wird.

3. Starten von SDT : Verwenden Sie auf dem Windows-Desktop windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

4. Aufladen des Akkus zulassen – Wenn das Gerät an ein Netzteil angeschlossen ist, lassen Sie den Akku aufladen, bis das Akkusymbol in Windows mindestens 50 % der verbleibenden Akkuladung vorliest.

5. Ausführen der Akkuauthentifizierung – Wählen Sie auf dem SDT-Startbildschirm im Dropdownmenü reparieren aus. Wählen Sie als Nächstes Setup und Überprüfung reparieren aus, um den Auswahlbildschirm zu öffnen. Wählen Sie das Tool Akkureparatur (Überprüfung) aus, und folgen Sie den Anweisungen auf dem Bildschirm, bis die Authentifizierung erfolgreich abgeschlossen ist.

Wichtig

Die Akkuauthentifizierung erfordert eine stabile Internetverbindung und die neueste Version des Surface Diagnostic Toolkit. Wenn das Akkuvalidierungstool fehlschlägt oder nicht ordnungsgemäß erkannt wird, installieren Sie die Surface-Verwaltungserweiterung, starten Sie das Gerät neu, und versuchen Sie es erneut mit einer neuen Internetverbindung. Wenn weiterhin Fehler auftreten, wenden Sie sich an Microsoft-Support.

6. Führen Sie das Surface Diagnostic Toolkit (SDT) aus: Führen Sie alle Diagnose aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert, bevor Sie fortfahren.

7. Gerät herunterschalten : Schalten Sie das Gerät über das Startmenü des Betriebssystems herunter.

Austauschprozess für Mikrofonmodule

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Mikrofonmodul (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 2 x Mikrofon Mesh PSA – M1352125/26-001

• 1 x Wärmepaste 1cc – M1019757-006

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) – M1369668-001

  • M1.2 x L2.1 3IP (Mikrofon-Boardschrauben) – M1341576/77-001

Prozedur Entfernung Mikrofon

1. Display-Modul entfernen – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

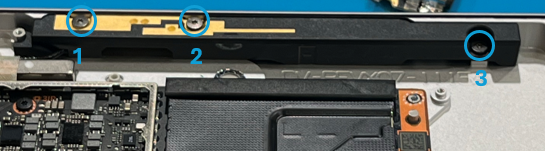

2. Entfernen Sie das Mikrofondeck – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die das Deck in der angegebenen Reihenfolge am Gehäuse befestigen. Heben Sie das Deck vorsichtig vom Gehäuse weg, indem Sie das Kunststoff-Öffnungstool verwenden, um es von der Kante nach oben zu heben.



3. Entfernen Sie die linke Mikrofonplatine – Entfernen Sie mit einem 3IP-Schraubendreher die Schraube ( ), die die linke Mikrofonplatine am Gehäuse befestigt. Heben Sie mit dem Kunststoff-Öffnungstool oder Nylon-Spudger vorsichtig an den Rand der Platine und trennen Sie es vom Motherboard.



4. Reinigen Sie die Thermopaste – Reinigen Sie alle Rückstände der Wärmepaste unter der linken Mikrofonplatine mit einem Reinigungstupfer.



5. Entfernen Sie die rechte Mikrofonplatine – Entfernen Sie mit einem 3IP-Schraubendreher die Schraube ( ), die die rechte Mikrofonplatine am Gehäuse befestigt. Heben Sie mit dem Kunststoff-Öffnungstool oder Nylon-Spudger vorsichtig an den Rand der Platine und trennen Sie es vom Motherboard.



6. Mikrofon-Mesh-PSA entfernen : Entfernen Sie mithilfe einer Pinzette aus Kunststoff das alte Mesh-PSA von der linken und rechten Mikrofonplatine.



Prozedur Installation Mikrofon

1. Installieren sie Mikrofon-Mesh-PSA (nur wiederverwenden): Dieser Schritt ist nur erforderlich, wenn Sie die Mikrofonplatinen wiederverwenden. Wenn Sie eine neue Gruppe von Mikrofonboards verwenden, fahren Sie mit Schritt 2 fort.

   1. Entfernen Sie das papierklare Trennpapier aus den Mikrofongitter-PSAs, und schließen Sie sie an den linken und rechten Mikrofonplatinen an, indem Sie die mit Gold markierten Linien als Bezugsverweis verwenden.



   Wichtig

   Stellen Sie sicher, dass das Gitter nicht an einer falschen Position befestigt ist, da dies zu einer schlechten Soundqualität führt.

2. Installieren sie die rechte Mikrofonplatine – Richten Sie die rechte Mikrofonplatine mit der Nut auf der Schaufel aus, und verwenden Sie die Stifte als Referenz für die obere Ecke der Platine und die goldbeschriftte Linie auf der Hauptplatine als Referenz für die Unterseite der Platine. Drücken Sie vorsichtig auf das Board, um es mit dem Standard Motherboard zu verbinden. Befestigen Sie mit einem 3IP-Schraubendreher die richtige Mikrofonplatinenschraube ( ). Entfernen Sie das blaue Trennpapier, um den PSA freizulegen.



Wichtig

Stellen Sie sicher, dass das Koax-Kabel des rechten Antennendecks nicht unter der rechten Mikrofonplatine läuft, sondern sich über oder neben dem Board befindet.

3. Thermopaste auf das Gehäuse anwenden – Tragen Sie mit der im Ersatzkit bereitgestellten Spritze ein halbes Gitter Mit Wärmepaste (ca. 32mg) auf die hervorgehobene Stelle auf.



4. Installieren Siedie linke Mikrofonplatine – Richten Sie die linke Mikrofonplatine mit der Nut auf der Schaufel aus, indem Sie die Positionspins als Referenz für die obere Ecke des Boards und die goldbeschriftte Linie auf der Hauptplatine als Referenz für die Unterseite der Platine verwenden. Drücken Sie vorsichtig auf das Board, um es mit dem Standard Motherboard zu verbinden. Befestigen Sie mit einem 3IP-Schraubendreher die linke Mikrofonplatinenschraube ( ). Entfernen Sie das blaue Trennpapier, um den PSA freizulegen.



Wichtig

Stellen Sie sicher, dass das Koax-Kabel des linken Antennendecks nicht unter der linken Mikrofonplatine läuft, sondern sich über oder neben dem Board befindet.

5. Installieren des Mikrofondecks : Führen Sie die Schritte zum Installieren des Mikrofondecks aus.

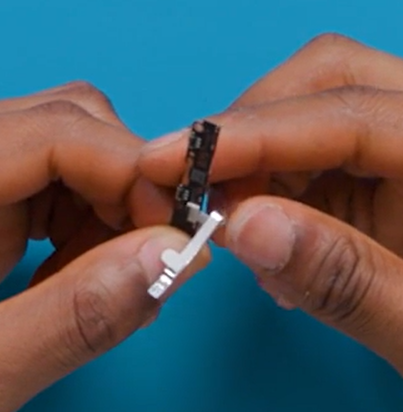

   1. Mikrofon-Gummi neu zusammenbauen – Überprüfen Sie die Unterseite des Mikrofondecks, um zu überprüfen, ob die 2 Mikrofon-Gummis im Deck montiert sind. Wenn sie während des Debondierungsprozesses entfernt wurden, installieren Sie sie im Mikrofondeck neu. Stellen Sie sicher, dass sie in der richtigen Ausrichtung mit der glatten Seite des Gummis wie gezeigt nach außen ausgerichtet sind.

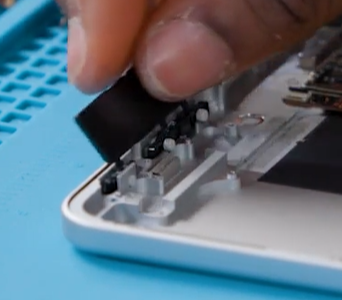

   2. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoffpinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.





   3. Befestigung der Mikrofon-Deck-Schrauben – Setzen Sie den Mikrofonstapel mithilfe der Gehäusekonturen und Ausrichtungspfosten in Position. Befestigen Sie mit einem 3IP-Schraubendreher die drei Schrauben ( ) des Mikrofondecks in der gezeigten Reihenfolge.



6. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

7. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

8. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Frontkamera-Austauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Frontkamera (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 2 x Mikrofon Mesh PSA – M1352125/26-001

• 1 x Frontkamera PSA – M1369590/91-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) – M1369668-001

Prozedur Entfernung Frontkamera

1. Entfernen Sie dasAnzeigemodul – Entfernen Sie die Anzeige mit dem Surface-Debonding-Tool. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

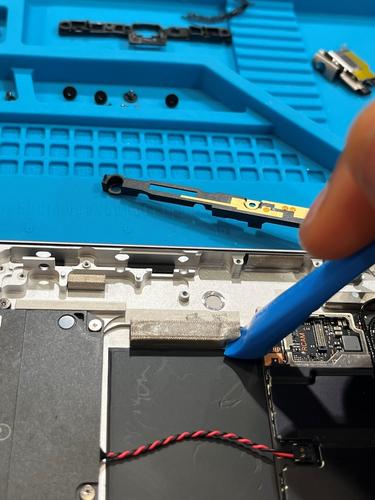

2. Entfernen Sie leitfähiges Band 1 – Entfernen Sie mit einer Kunststoff-Pinzette das leitfähige Band 1 aus dem T1 Shield Lid.



3. NFC FPC trennen – Wenn Ihr Gerät NFC-fähig ist, verwenden Sie einen Kunststoffspopger, um den im Bild hervorgehobenen NFC-Verbinder zu trennen, und entfernen Sie den NFC FPC vorsichtig aus dem Stecker.



4. Entfernen Sie den T1 Shield Deckel – Entfernen Sie mithilfe einer ESD-sicheren Pinzette den identifizierten T1-Schirmdeckel sorgfältig. Wenn Ihr Gerät NFC-fähig ist, verwerfen Sie den T1 Shield Lid nicht, da der NFC-FPC während der Neuinstallation wiederverwendet wird.



5. Entfernen Sie das Mikrofondeck – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die das Deck in der angegebenen Reihenfolge am Gehäuse befestigen. Heben Sie das Deck vorsichtig vom Gehäuse weg, indem Sie das Kunststoff-Öffnungstool verwenden, um es von der Kante nach oben zu heben.



6. Trennen Sie die Frontkamera FPC – Heben Sie mit dem Kunststoff-Öffnungstool vorsichtig am Rand des Frontkamera-FPC-Anschlusses an, um ihn von der Hauptplatine zu trennen.



7. Frontkamera entfernen – Positionieren Sie das Werkzeug mithilfe des flachen Endes des Kunststoff-Öffnungstools unter dem unteren Rand der Frontkamera, und heben Sie die Frontkamera vorsichtig an, um die Frontkamera vom Gehäuse zu entfernen.



8. Clean Front Camera PSA – Entfernen Sie mit einer Plastikpinzette oder einem Nylon-Spudger die alte Frontkamera PSA aus dem Eimer und/oder der Kamera. Reinigen Sie den Eimerbereich mit IPA und Reinigen von Tupfern.



Prozedur Installation FrontKamera

1. Installieren sie die Frontkamera-PSA (nur wiederverwenden): Dieser Schritt ist nur erforderlich, wenn die Frontkamera wiederverwendet wird. Wenn eine neue Frontkamera verwendet wird, wechseln Sie zu Schritt 2. Entfernen Sie den durchsichtigen Liner von der frontkamera PSA, die im Ersatzkit enthalten ist. Richten Sie den PSA an der Rückseite der Frontkamera aus, indem Sie die Löcher und den Ausschnitt der Kamera als Orientierungshilfe verwenden. Drücken Sie den PSA 10 Sekunden lang fest gegen die Kamera.



2. Vorbereiten von NFC FPC für die erneute Montage – befolgen Sie die Anweisungen, um das NFC-Modul für die erneute Montage vorzubereiten.

   1. Entfernen Sie das NFC-Modul sorgfältig vom alten T1 Shield Lid.



   Wichtig

   Stellen Sie sicher, dass Sie nicht mit dem Entfernen aus der Mitte des Moduls beginnen, da es dadurch dauerhaft beschädigt wird.

   2. Reinigen Sie resthaften Klebstoff von der Rückseite des Moduls mit einem Reinigungstupfer und IPA.

   Wichtig

   Verwenden Sie schonende IPA-Mengen, um die Rückseite des Moduls zu sauber, da übermäßige Nutzung dazu führen kann, dass der IPA in das Modul einläuft und es beschädigt.

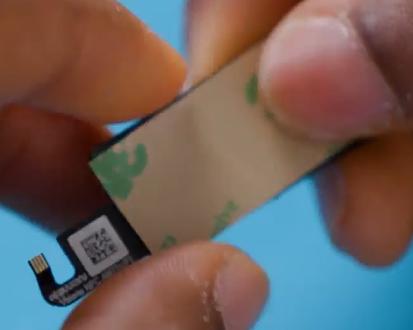

   3. Tragen Sie das neue PSA im Ersatzkit auf die Rückseite des NFC-Moduls auf, wie auf der Abbildung gezeigt.



3. Frontkamera installieren – Entfernen Sie den blauen PSA-Liner auf der Rückseite der Frontkamera. Installieren Sie die Kamera mithilfe einer Pinzette, um die Kamera zu behandeln, indem Sie die Pins zur Anleitung verwenden. Drücken Sie vorsichtig 10 Sekunden lang fest auf die Kamera. Entfernen Sie die Kameraabdeckung, wenn Sie fertig sind (nur in neuen Frontkameramodulen verfügbar).

4. Schließen Sie den FPC der Frontkamera an – Drücken Sie mit Ihren Fingern oder dem flachen Ende eines Nylon-Spudgers den FPC der Frontkamera in den Stecker auf der Hauptplatine.

5. Installieren des Mikrofondecks : Führen Sie die Schritte zum Installieren des Mikrofondecks aus.

   1. Mikrofon-Gummi neu zusammenbauen – Überprüfen Sie die Unterseite des Mikrofondecks, um zu überprüfen, ob die 2 Mikrofon-Gummis im Deck montiert sind. Wenn sie während des Debondierungsprozesses entfernt wurden, installieren Sie sie im Mikrofondeck neu. Stellen Sie sicher, dass sie in der richtigen Ausrichtung mit der glatten Seite des Gummis wie gezeigt nach außen ausgerichtet sind.



   2. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Pinzette aus Kunststoff, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.





   3. Befestigung der Mikrofon-Deck-Schrauben – Setzen Sie den Mikrofonstapel mithilfe der Gehäusekonturen und Ausrichtungspfosten in Position. Befestigen Sie mit einem 3IP-Schraubendreher die drei Schrauben ( ) des Mikrofondecks in der gezeigten Reihenfolge.



6. T1 Shield installieren– Entfernen Sie das Trennpapier aus dem TIM-Pad auf dem T1-Schirmdeckel. Heben Sie das Batteriekabel vorsichtig an, und bauen Sie den Schirmdeckel in der angegebenen Richtung an, indem Sie mit der Hand um die Schirmabdeckung drücken. Stellen Sie sicher, dass die Abschirmungen nicht beschädigt oder verformt werden.



7. Nfc-FPC auf T1 Shield Lid zusammenbauen – Wenn es sich bei Ihrem Gerät um ein NFC-fähiges Gerät handelt, verbinden Sie den FPC des NFC-Moduls mit dem ZIF-Stecker, um sicherzustellen, dass der Verriegelung des Steckers aktiviert wird. Entfernen Sie die Trennpapiersicherung des Moduls, und stellen Sie es auf dem T1-Schirmdeckel zusammen.

8. Installieren Sie das Leitband 1 – das leitfähige Band 1 wird auf dem markierten Bereich montiert.



9. Installieren Sie das Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul) **.**

10. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

11. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Austauschprozess für Infrarotkameras

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Infrarotkamera (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 2 x Mikrofon Mesh PSA – M1352125/26-001

• 1 x IR Kamera PSA – M1369594/95-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) / –> M1334202/203-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) / –> M1369668-001

Prozedur Entfernung Infrarotkamera

1. Entfernen Sie dasAnzeigemodul – Entfernen Sie die Anzeige mit dem Surface-Debonding-Tool. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Entfernen Sie leitfähiges Band 1 – Entfernen Sie mit einer Kunststoff-Pinzette das leitfähige Band 1 aus dem T1 Shield Lid.



3. NFC FPC trennen – Wenn Ihr Gerät NFC-fähig ist, verwenden Sie einen Kunststoffspopger, um den im Bild hervorgehobenen NFC-Verbinder zu trennen, und entfernen Sie den NFC FPC vorsichtig aus dem Stecker.



4. Entfernen Sie den T1 Shield Deckel – Entfernen Sie mithilfe einer ESD-sicheren Pinzette den identifizierten T1-Schirmdeckel sorgfältig. Wenn Ihr Gerät NFC-fähig ist, verwerfen Sie den T1 Shield Lid nicht, da der NFC-FPC während der Neuinstallation wiederverwendet wird.



5. Entfernen Sie das Mikrofondeck – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die das Deck in der angegebenen Reihenfolge am Gehäuse befestigen. Heben Sie das Deck vorsichtig vom Gehäuse weg, indem Sie das Kunststoff-Öffnungstool verwenden, um es von der Kante nach oben zu heben.



6. Trennen Sie die IR-Kamera FPC – Heben Sie mit dem Kunststoff-Öffnungstool vorsichtig am Rand des Frontkamera-FPC-Anschlusses an, um ihn von der Hauptplatine zu trennen.



7. Ir-Kamera entfernen – Positionieren Sie das Werkzeug mithilfe des flachen Endes des Kunststoff-Öffnungswerkzeugs unter dem unteren Rand der Frontkamera und heben Sie die Frontkamera sorgfältig an, um die Frontkamera vom Gehäuse zu entfernen.



8. Clean IR Camera PSA – Entfernen Sie mit einer Plastikpinzette oder einem Nylon-Spudger die alte Frontkamera PSA aus dem Eimer und/oder der Kamera. Reinigen Sie den Eimerbereich mit IPA und Reinigen von Tupfern.



Prozedur Installation Infrarotkamera

1. Installieren Sie die IR-Kamera PSA – Entfernen Sie den unteren Klarsichter aus der IR-Kamera PSA, die im Ersatzkit bereitgestellt wird. Richten Sie die PSA an dem hervorgehobenen Gehäusebereich aus, indem Sie die Gehäusegliederung als Leitfaden verwenden. Drücken Sie den PSA 10 Sekunden lang fest.



2. Vorbereiten von NFC FPC für die erneute Montage – befolgen Sie die Anweisungen, um das NFC-Modul für die erneute Montage vorzubereiten.

   1. Entfernen Sie das NFC-Modul sorgfältig vom alten T1 Shield Lid.



   Wichtig

   Stellen Sie sicher, dass Sie nicht mit dem Entfernen aus der Mitte des Moduls beginnen, da es dadurch dauerhaft beschädigt wird.

   2. Reinigen Sie resthaften Klebstoff von der Rückseite des Moduls mit einem Reinigungstupfer und IPA.

   Wichtig

   Verwenden Sie schonende IPA-Mengen, um die Rückseite des Moduls zu sauber, da übermäßige Nutzung dazu führen kann, dass der IPA in das Modul einläuft und es beschädigt.

   3. Tragen Sie das neue PSA im Ersatzkit auf die Rückseite des NFC-Moduls auf, wie auf der Abbildung gezeigt.



3. Installieren der IR-Kamera – Entfernen Sie den blauen PSA-Liner von der IR-Kamera PSA. Installieren Sie die Kamera mithilfe einer Pinzette, und verwenden Sie dabei den rechten Rand des Gehäuseausschnitts als Unterstützung für die richtige Ausrichtung. Drücken Sie vorsichtig 10 Sekunden lang fest auf die Kamera. Entfernen Sie die Kameraabdeckung, wenn Sie fertig sind (nur in neuen Frontkameramodulen verfügbar).

4. Verbinden Siedie IR-Kamera FPC – Drücken Sie mit Ihren Fingern oder dem flachen Ende eines Nylon-Spudgers den IR-Kamera-FPC in den Stecker auf der Hauptplatine.

5. Installieren des Mikrofondecks : Führen Sie die Schritte zum Installieren des Mikrofondecks aus.

   1. Mikrofon-Gummi neu zusammenbauen – Überprüfen Sie die Unterseite des Mikrofondecks, um zu überprüfen, ob die 2 Mikrofon-Gummis im Deck montiert sind. Wenn sie während des Debondierungsprozesses entfernt wurden, installieren Sie sie im Mikrofondeck neu. Stellen Sie sicher, dass sie in der richtigen Ausrichtung mit der glatten Seite des Gummis wie gezeigt nach außen ausgerichtet sind.



   2. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoffpinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.





   3. Befestigung der Mikrofon-Deck-Schrauben – Setzen Sie den Mikrofonstapel mithilfe der Gehäusekonturen und Ausrichtungspfosten in Position. Befestigen Sie mit einem 3IP-Schraubendreher die drei Schrauben ( ) des Mikrofondecks in der gezeigten Reihenfolge.



6. T1 Shield installieren– Entfernen Sie das Trennpapier aus dem TIM-Pad auf dem T1-Schirmdeckel. Heben Sie das Batteriekabel vorsichtig an, und bauen Sie den Schirmdeckel in der angegebenen Richtung an, indem Sie mit der Hand um die Schirmabdeckung drücken. Stellen Sie sicher, dass die Abschirmungen nicht beschädigt oder verformt werden.



7. Nfc-FPC auf T1 Shield Lid zusammenbauen – Wenn es sich bei Ihrem Gerät um ein NFC-fähiges Gerät handelt, verbinden Sie den FPC des NFC-Moduls mit dem ZIF-Stecker, um sicherzustellen, dass der Verriegelung des Steckers aktiviert wird. Entfernen Sie die Trennpapiersicherung des Moduls, und stellen Sie es auf dem T1-Schirmdeckel zusammen.

8. Installieren Sie das Leitband 1 – das leitfähige Band 1 wird auf dem markierten Bereich montiert.



9. Installieren Sie das Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul) **.**

10. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

11. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Rückfahrkamera-Austauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Rückfahrkamera (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x Leitfähiger Schaum – M1369596-001

• 1 x T3 Top Shield Deckel – M1368705-001

• 1 x Aluminiumfolienband – M1357596/97-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L1.9 3IP (Rückfahrschrauben) – M1334206.07.001

Verfahren Entfernung Rückfahrkamera

1. Entfernen Sie dasAnzeigemodul – Entfernen Sie die Anzeige mit dem Surface-Debonding-Tool. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Entfernen Sie das Aluminiumfolienband – Entfernen Sie mit einem Nylon-Spudger das Aluminiumfolienband am T3-Oberdeckel.



3. Entfernen Sie die T3 Top Shield Deckel-Assembly – Entfernen Sie mithilfe einer Kunststoffpinzette oder eines Nylon-Spudgers den oberen T3-Schirmdeckel zusammen mit dem Band, das daran befestigt ist.



4. Entfernen Sie die Rückfahrkamera FPC – Verwenden Sie das Kunststoff-Öffnungstool oder einen Nylon-Spudger, ziehen Sie den FPC-Anschluss der rückwärtigen Kamera vorsichtig vom unteren Rand des Verbinders nach oben.



Hinweis

Vermeiden Sie übermäßiges Biegen des FPC der rückwärtigen Kamera beim Herausziehen des Steckers, um eine dauerhafte Beschädigung des FPC zu verhindern.

5. Entfernen Sie die Rückfahrkamera – Entfernen Sie mit einem 3IP-Schraubendreher die 2 rückwärtigen Kameraschrauben ( ) Ziehen Sie die Kamera-FPC vorsichtig vom leitfähigen Schaum darunter ab und heben Sie sie aus dem Gehäuse.



6. Entfernen Sie den leitfähigen Schaum – Entfernen Sie den leitfähigen Schaum mit den Fingern aus dem Gehäuse. Verwenden Sie IPA- und Reinigungstupfer, um resthaften Klebstoff auf dem lasergravierten Bereich des Gehäuses zu sauber.



Prozedur Installation Rückfahrkamera

1. Installieren Sie den leitfähigen Schaum – Entfernen Sie das Trennpapier auf der Unterseite des leitfähigen Schaums, und fügen Sie es auf dem lasergravierten Bereich des Gehäuses zusammen.

2. Installieren Sie die Rückfahrkamera – Setzen Sie die rückwärtige Kamera mithilfe der Ortungsstifte als Referenz in das Gehäuse ein. Befestigen Sie mit einem 3IP-Schraubendreher die beiden hinteren Kameraschrauben ( ) im Gehäuse.



3. Schließen Sie die Rückfahrkamera FPC an – Entfernen Sie das Trennpapier auf der Oberseite des leitfähigen Schaums, und verbinden Sie dann den FPC-Anschluss der Rückkamera mit dem Motherboard. Drücken Sie den Kamera-FPC gegen den leitfähigen Schaum, um den PSA unter dem FPC zu aktivieren.

4. Zusammenbau der T3 Top Shield Deckel-Montage – Installieren Sie den neuen T3-Deckel, der im Ersatzkit enthalten ist, und stellen Sie sicher, dass alle Kanten des Schildes eingedockt sind, indem Sie um die Schildkante drücken. Entfernen Sie das Trennpapier aus dem schwarzen Band, das am Schirmdeckel befestigt ist. Drücken Sie mit einer Kunststoff-Pinzette auf das Band, indem Sie den kreisförmigen Pfosten für die Platzierung verwenden.



5. Aluminiumfolienband zusammenbauen – Entfernen Sie den Liner auf dem Aluminiumband, das im Ersatzkit bereitgestellt wird. Verwenden Sie eine Pinzette, um sie zusammenzustellen, und notieren Sie sich den eckigen Rand auf der linken Seite. Drücken Sie am Stufenbereich nach unten, und überprüfen Sie, ob die Folie während der Montage nicht beschädigt ist.

6. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Pinzette aus Kunststoff, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.



7. Installieren Sie das Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul) **.**

8. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

9. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Thermischer Modulaustauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Wärmemodul (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x TIM Pad – M1369584-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L1.9 3IP (Thermische Modulschrauben) – M1334230/31-001

Thermisches Modul zum Entfernen von Verfahren

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Entfernen Sie leitfähiges Band 1 – Entfernen Sie mit einer Kunststoff-Pinzette das leitfähige Band 1 aus dem T1 Shield Lid.



3. NFC FPC trennen – Wenn Ihr Gerät NFC-fähig ist, verwenden Sie einen Kunststoffspopger, um den im Bild hervorgehobenen NFC-Verbinder zu trennen, und entfernen Sie den NFC FPC vorsichtig aus dem Stecker.



4. Entfernen Sie den T1 Shield Deckel – Entfernen Sie mithilfe einer ESD-sicheren Pinzette den identifizierten T1-Schirmdeckel sorgfältig. Wenn Ihr Gerät NFC-fähig ist, verwerfen Sie den T1 Shield Lid nicht, da der NFC-FPC während der Neuinstallation wiederverwendet wird.



5. Entfernen Sie die Thermomodulschrauben – Entfernen Sie mit einem 3IP-Schraubendreher die 7 Schrauben ( ), die das Wärmemodul in der angegebenen Reihenfolge an der Hauptplatine sichern. Seien Sie vorsichtig, um während des Entfernungsprozesses keine Schrauben im Gehäuse zu verlieren.



6. Entfernen Sie das Wärmemodul – Wenden Sie mit dem Kunststoff-Öffnungstool sanft leichten Druck unter jeden Rand des Wärmemoduls an, um das Modul langsam vom wärmetechnischen Material darunter und der Hauptplatine zu trennen. Halten Sie das Wärmemodul sicher mit den Händen, entfernen Sie das Modul und legen Sie es beiseite.



7. Tim-Rückstände vom Motherboard reinigen – Mit einem Nylon-Spudger können Sie alle TIM-Rückstände von der Hauptplatine abkratzen. Verwenden Sie IPA und einen Reinigungstupfer, um restlose Rückstände zu sauber.



8. Tim-Rückstände aus thermischem Modul reinigen (nur wiederverwenden): Wenn das Thermische Modul wiederverwendet wird, kratzen Sie alle TIM-Rückstände aus dem angezeigten Bereich mit einem Nylonsudger. Verwenden Sie IPA und einen Reinigungstupfer, um restlose Rückstände zu sauber.



Prozedurinstallation Wärmemodul

1. Wenden Sie das neue TIM-Pad auf das Wärmemodul an (nur wiederverwenden): Wenden Sie das im Ersatzkit bereitgestellte TIM-Material sorgfältig auf der Rückseite des Wärmemoduls an.



Hinweis

Dieser Schritt ist nur erforderlich, wenn Sie das ursprüngliche Wärmemodul wiederverwenden. Wenn Sie ein neues Wärmemodul installieren, überspringen Sie diesen Schritt, und beginnen Sie mit Schritt 2.

2. Vorbereiten von NFC FPC für die erneute Montage – befolgen Sie die Anweisungen, um das NFC-Modul für die erneute Montage vorzubereiten.

   1. Entfernen Sie das NFC-Modul sorgfältig vom alten T1 Shield Lid.



      Wichtig

      Stellen Sie sicher, dass Sie nicht mit dem Entfernen aus der Mitte des Moduls beginnen, da es dadurch dauerhaft beschädigt wird.

   2. Reinigen Sie resthaften Klebstoff von der Rückseite des Moduls mit einem Reinigungstupfer und IPA.

      Wichtig

      Verwenden Sie schonende IPA-Mengen, um die Rückseite des Moduls zu sauber, da übermäßige Nutzung dazu führen kann, dass der IPA in das Modul einläuft und es beschädigt.

   3. Tragen Sie das neue PSA im Ersatzkit auf die Rückseite des NFC-Moduls auf, wie auf der Abbildung gezeigt.



3. Das Wärmemodul auf der Hauptplatine zusammenbauen – Entfernen Sie den Auslöser des TIM auf dem Wärmemodul, und setzen Sie es auf der Hauptplatine zusammen, indem Sie die Ortungspfosten als Referenz verwenden. Befestigen Sie die sieben Thermischen Modulschrauben ( ) in der angegebenen Reihenfolge mit einem 3IP-Schraubendreher.



Wichtig

Achten Sie besonders darauf, das Wärmemodul nicht zu biegen oder zu drehen. Wenn ein Teil des Wärmemoduls oder der Wärmeleitungen gebogen/verformt ist, muss das gesamte Modul ersetzt werden.

4. T1 Shield installieren– Entfernen Sie das Trennpapier aus dem TIM-Pad auf dem T1-Schirmdeckel. Heben Sie das Batteriekabel vorsichtig an, und bauen Sie den Schirmdeckel in der angegebenen Richtung an, indem Sie mit der Hand um die Schirmabdeckung drücken. Stellen Sie sicher, dass die Abschirmungen nicht beschädigt oder verformt werden.



5. Nfc-FPC auf T1 Shield Lid zusammenbauen – Wenn es sich bei Ihrem Gerät um ein NFC-fähiges Gerät handelt, verbinden Sie den FPC des NFC-Moduls mit dem ZIF-Stecker, um sicherzustellen, dass der Verriegelung des Steckers aktiviert wird. Entfernen Sie die Trennpapiersicherung des Moduls, und stellen Sie es auf dem T1-Schirmdeckel zusammen.

6. Installieren Sie das Leitband 1 – das leitfähige Band 1 wird auf dem markierten Bereich montiert.



7. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoffpinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.





8. Installieren Sie das Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

9. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

10. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Antennendeck-Austauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Antennendeck (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x TIM Pad – M1369584-001

• 1 x Antennenkabelband – M1369589-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L1.9 3IP (Thermische Modulschrauben) – M1334230/31-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) – M1369668-001

  • M1.2 x L1.9 3IP (Antennen-Deckschrauben) – M1334230/31-001

Prozedur Entfernung Antennendeck

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Wärmemodul entfernen – Entfernen Sie das leitfähige Band 1, T1 Shield Lid, NFC FPC-Modul, 7 Schrauben ( ) und das Wärmemodul. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Thermisches Modul).

3. Entfernen Sie das Mikrofondeck – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die das Deck in der angegebenen Reihenfolge am Gehäuse befestigen. Heben Sie das Deck vorsichtig vom Gehäuse weg, indem Sie das Kunststoff-Öffnungstool verwenden, um es von der Kante nach oben zu heben.



4. Frontkamera und IR-Kamera-FPC trennen – Trennen Sie mithilfe des Kunststoff-Öffnungstools die Frontkamera- und IR-Kamera-FPC-Anschlüsse sorgfältig von der Hauptplatine.





5. Trennen Sie die Antennen-Koax-Kabelverbinder – Trennen Sie mit einem Nylon-Spudger- oder Kunststoff-Öffnungswerkzeug die beiden Koax-Kabel der Wifi-Antenne sorgfältig von der Hauptplatine. Entfernen Sie das linke Kabel aus den gezeigten Routingclips L1, L2 und L3. Entfernen Sie das richtige Kabel von den Clips R1 und R2.



6. Entfernen Sie die Linken Antennendeckschrauben – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die die linke Antennengruppe in der angegebenen Reihenfolge am Gehäuse befestigen.



7. Entfernen Sie das linke Antennendeck – Entfernen Sie die linke Antennengruppe aus dem Gehäuse, indem Sie das Kunststoff-Öffnungstool verwenden, um es aus seiner Position herauszuheben. Ziehen Sie das Antennenkabelband vorsichtig vom linken Magneten ab. Vermeiden Sie das Zerknittern des Antennenkabelbands, da es während der Wiedermontage wiederverwendet werden kann.



8. Entfernen Sie die rechten Antennendeckschrauben – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die die rechte Antennengruppe in der angegebenen Reihenfolge am Gehäuse befestigen.



9. Entfernen Sie das rechte Antennendeck – Entfernen Sie die rechte Antennengruppe aus dem Gehäuse, indem Sie das Kunststoff-Öffnungstool verwenden, um es aus seiner Position herauszuheben. Ziehen Sie das Antennenkabelband vorsichtig vom rechten Magneten ab. Vermeiden Sie das Zerknittern des Antennenkabelbands, da es während der Wiedermontage wiederverwendet werden kann.

Prozedur Installation Antennendeck

1. Installieren Sie ein neues Antennenkabelband (nur wiederverwenden): Entfernen Sie das alte Kabelband aus dem ursprünglichen Antennendeck. Schließen Sie die Startkante des neuen Kabelbands an den silbernen/unbeheizten Bereich des Kabels an. Wickeln Sie das Band kontinuierlich um das Kabel, und halten Sie an, sobald das Trennpapier am Ende des Bandes erreicht ist.



Hinweis

Dieser Schritt ist nur erforderlich, wenn Sie die ursprünglichen Antennendecks wiederverwenden und das originale Kabelband nicht wiederverwendet werden kann (d. b. zerrissen oder zerknüllt).

2. Installieren Des rechten Antennendecks – Bauen Sie das richtige Antennendeck in das Gehäuse ein, indem Sie die Ortungspfosten als Anleitung verwenden. Befestigen Sie mit einem 3IP-Schraubendreher die drei Antennendeckschrauben ( ) im Gehäuse.

3. Linkes Antennendeck installieren – Bauen Sie das linke Antennendeck unter Verwendung der Ortungspfosten als Anleitung in das Gehäuse ein. Befestigen Sie mit einem 3IP-Schraubendreher die drei Antennendeckschrauben ( ) im Gehäuse.

4. Installieren Sie Antennen-Koax-Kabelverbinder – Führen Sie das linke Antennenkabel nacheinander durch die Clips L1 und L2, und richten Sie es auf, während Sie gehen. Dann vorsichtig nach rechts verbogen und in Clip L3 führen. Führen Sie das richtige Antennenkabel durch die Clips R1 und R2.



5. Antennenkabelband anbringen – Entfernen Sie das Trennpapier auf der Rückseite der Kabelbänder für die linken und rechten Antennendecks. Befestigen Sie die Bänder an den linken bzw. rechten Gehäusemagneten.

6. Installieren Sie Frontkamera und IR-Kamera-FPC– Drücken Sie mit Ihren Fingern oder dem flachen Ende eines Nylon-Spudgers die Frontkamera- und IR-Kamera-FPCs in den Anschluss der Hauptplatine.

7. Installieren des Mikrofondecks : Führen Sie die Schritte zum Installieren des Mikrofondecks aus.

   1. Mikrofon-Gummi neu zusammenbauen – Überprüfen Sie die Unterseite des Mikrofondecks, um zu überprüfen, ob die 2 Mikrofon-Gummis im Deck montiert sind. Wenn sie während des Debondierungsprozesses entfernt wurden, installieren Sie sie im Mikrofondeck neu. Stellen Sie sicher, dass sie in der richtigen Ausrichtung mit der glatten Seite des Gummis wie gezeigt nach außen ausgerichtet sind.



   2. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoff-Pinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.





   3. Befestigung der Mikrofon-Deck-Schrauben – Setzen Sie den Mikrofonstapel mithilfe der Gehäusekonturen und Ausrichtungspfosten in Position. Befestigen Sie mit einem 3IP-Schraubendreher die drei Schrauben ( ) des Mikrofondecks in der gezeigten Reihenfolge.



8. Installieren des Wärmemoduls – Verwenden Sie ein neues TIM-Pad, und installieren Sie das Wärmemodul, 7 Schrauben ( ), T1 Shield Lid, NFC FPC und leitfähiges Band 1. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Wärmemodul .

9. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

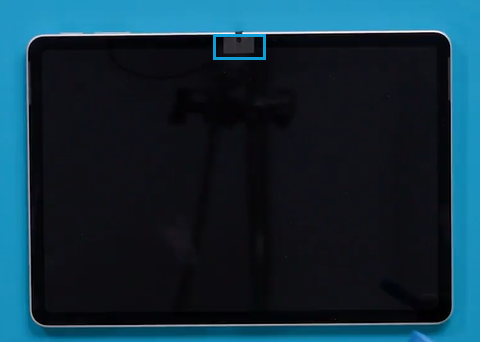

10. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

11. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Lautsprecheraustauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Referenten (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x TIM Pad – M1369584-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L1.9 3IP (Thermische Modulschrauben) – M1334230/31-001

  • M1.2 x L1.9 3IP (Rückfahrschrauben) – M1334206.07.001

  • M1.2 x L2.8 3IP (Lautsprecherschrauben) – M1352116/17-001

Prozedur Entfernung Sprecher

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Wärmemodul entfernen – Entfernen Sie das leitfähige Band 1, T1 Shield Lid, NFC FPC-Modul, 7 Schrauben ( ) und das Wärmemodul. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Thermisches Modul).

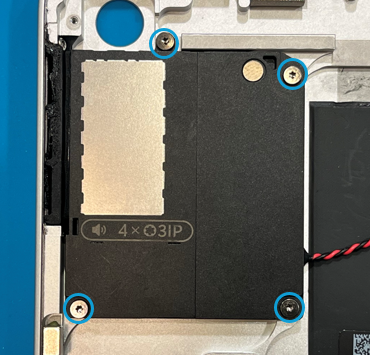

3. Entfernen Sie den rechten Lautsprecher – Entfernen Sie mit einem 3IP-Schraubendreher die 4 Schrauben ( ), die den richtigen Lautsprecher sichern, und heben Sie den Lautsprecher aus dem Gehäuse.

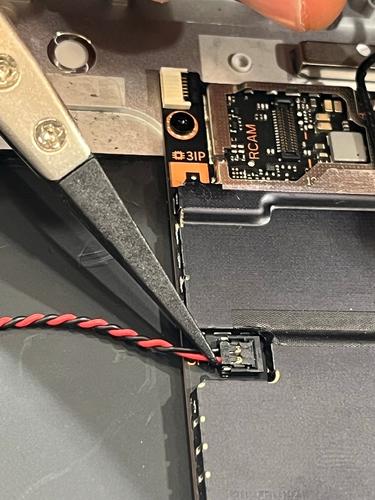

4. Linker Lautsprecherstecker trennen – Trennen Sie den linken Lautsprecheranschluss mit einem Kunststoffstüten oder einer Pinzette.



5. Entfernen Sie die Rückfahrkamera – Entfernen Sie mit einem 3IP-Schraubendreher die 2 Schrauben ( ), die die Rückfahrkamera sichern. Nach dem Entfernen heben Sie die Rückfahrkamera vorsichtig nach oben, um die obere Schraube freizulegen, die den linken Lautsprecher schützt. Ausführliche Anweisungen zum Entfernen der Rückfahrkamera finden Sie unter Verfahren zum Entfernen der Rückfahrkamera bei Bedarf.

Hinweis

Es ist nicht erforderlich, die Rückfahrkamera vollständig zu entfernen, um mit dem nächsten Schritt fortzufahren.

6. Entfernen Sie den linken Lautsprecher – Entfernen Sie mit einem 3IP-Schraubendreher die 4 Schrauben ( ), die den linken Lautsprecher sichern, und heben Sie den Lautsprecher aus dem Gehäuse.



Prozedur Installation Speaker

1. Installieren des richtigen Lautsprechers : Platzieren Sie den richtigen Lautsprecher in das Gerät, indem Sie die Pins zur Anleitung verwenden. Befestigen Sie mit einem 3IP-Schraubendreher die vier Schrauben ( ), um den richtigen Lautsprecher zu sichern.

2. Installieren Sie den linken Lautsprecher – Platzieren Sie den linken Lautsprecher in das Gerät, indem Sie die Pins zur Anleitung verwenden. Befestigen Sie mit einem 3IP-Schraubendreher die vier Schrauben ( ), die den linken Lautsprecher sichern.

3. Installieren Sie den linken Lautsprecheranschluss – Installieren Sie den linken Lautsprecheranschluss auf der Hauptplatine.

4. Installieren Sie die Rückfahrkamera – Setzen Sie die Rückfahrkamera mithilfe der Positionierungsstifte zur Anleitung wieder in ihre Position ein. Installieren Sie mit einem 3IP-Schraubendreher die beiden Schrauben ( ), die die Rückfahrkamera sichern. Ausführliche Anweisungen zum Zusammenbau der rückwärtigen Kamera finden Sie unter Prozedurinstallation (Rückfahrkamera).

5. Installieren Sie das Thermische Modul – Verwenden Sie ein neues TIM-Pad, und installieren Sie das Thermische Modul, 7 Schrauben ( ), T1 Shield Lid, NFC FPC und leitfähiges Band 1. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Wärmemodul .

6. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoffpinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.



7. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

8. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

9. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Ersetzungsprozess für Schaltflächen

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Schaltflächen (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 2 x Mikrofon Mesh PSA – M1352125/26-001

• 1 x Antennenkabelband – M1369589-001

• 1 x Tastenschaltfläche – M1356357-001

• 1 x Taste Switch Board FPC – M1363598/99-001

• 1 x Switch Board FPC PSA – M1369597-001

• 1 x Netzschalter

  • Platinum – M1334232-001

  • Violett – M1337581-001

  • Ozean – M1334236-001

• 1 x Lautstärketaste

  • Platinum – M1334233-001

  • Violett – M1337582-001

  • Ozean – M1334237-001

• 1 x Tasten-Clip-Montage – M1356638-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) – M1369668-001

  • M1.2 x L1.9 3IP (Antennen-Deckschrauben) – M1334230/31-001

  • M1.2 x L1.9 3IP (Rückfahrschrauben) – M1334206.07.001

  • M1.2 x L2.5 3IP (Taste Switch Board Schrauben) – M1352134/35-001

Schaltflächen zum Entfernen von Prozeduren

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Entfernen Siedas Mikrofondeck – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die das Deck in der angegebenen Reihenfolge am Gehäuse befestigen. Heben Sie das Deck vorsichtig vom Gehäuse weg, indem Sie das Kunststoff-Öffnungstool verwenden, um es von der Kante nach oben zu heben.



3. Entfernen Sie das linke Antennendeck – Entfernen Sie mit einem 3IP-Schraubendreher die 3 Schrauben ( ), die das linke Antennendeck sichern. Heben Sie das Antennendeck vorsichtig aus dem Gehäuse heraus, indem Sie ein Spudger- oder Kunststoff-Öffnungstool verwenden, um es von der Seite zu heben. Ausführliche Anweisungen zum Entfernen des Antennendecks bei Bedarf finden Sie unter Prozedurentfernung (Antennendeck).

Hinweis

Es ist nicht erforderlich, das linke Antennendeck vollständig zu entfernen, um mit dem nächsten Schritt fortzufahren.

4. Entfernen Siedie Rückfahrkamera – Entfernen Sie mit einem 3IP-Schraubendreher die 2 Schrauben ( ), die die Rückfahrkamera sichern. Nach dem Entfernen heben Sie die Rückfahrkamera vorsichtig nach oben und zur Seite an, um das Button Switch Board freizulegen. Ausführliche Anweisungen zum Entfernen der Rückfahrkamera finden Sie unter Verfahren zum Entfernen der Rückfahrkamera bei Bedarf.

Hinweis

Es ist nicht erforderlich, die Rückfahrkamera vollständig zu entfernen, um mit dem nächsten Schritt fortzufahren.

5. Trennen Sie den Taste Switch FPC – Trennen Sie den Latch am Schalter FPC Motherboard-Anschluss, und entfernen Sie den FPC vom Stecker.



6. Entfernen Sie die Taste Switch Board und FPC – Entfernen Sie mit einem 3IP-Schraubendreher die 2 Schrauben ( ), die die Schaltplatine sichern. Heben Sie die Schalttafel und den FPC aus dem Gehäuse, und schälen Sie das Kabel sorgfältig vom Gehäuse ab.



7. Clean Button Switch FPC – Mit IPA und Reinigungstupfern sauber jeglichen Klebstoffrückständen von der Unterseite des Taste Switch FPC.

8. Entfernen Sie die Tastenclips – Entfernen Sie die beiden angezeigten Tastenclips mit einer Pinzette aus Kunststoff oder einem Nylonsudger.



9. Entfernen Sie die Ein/Aus- und Lautstärketasten – Drücken Sie mithilfe eines Nylon-Spudgers die Netz- und Lautstärketasten aus dem Gehäuse.



Installationsschaltflächen für Prozeduren

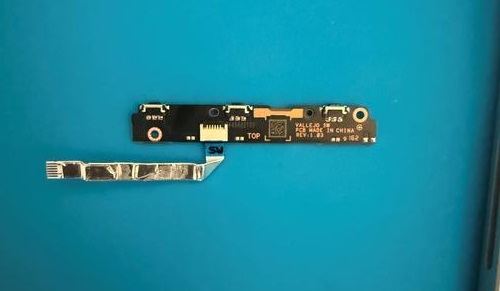

1. Sw-FPC an der Button Switch-Platine (Neuer Ersatzsatz) – Setzen Sie den Schalter-FPC in den ZIF-Stecker an der Unterseite der Button Switch-Platine ein, und setzen Sie den Latch ein. Stellen Sie sicher, dass der FPC ordnungsgemäß parallel zum Connector ausgerichtet und nicht gebogen ist.



2. Install Button SW FPC PSA (Nur wiederverwenden) – Dieser Schritt ist nur erforderlich, wenn Sie den ursprünglichen Tastenschalter-FPC wiederverwenden. Entfernen Sie den Liner am Switch FPC PSA im Ersatzkit, und wenden Sie den PSA auf die Unterseite des SW FPC an.



3. Installieren Sie die Ein/Aus- und Lautstärketasten – Richten Sie die Positionierpfosten der Netz- und Lautstärketasten am Loch im Gehäuse aus, und setzen Sie sie in das Gehäuse ein. Stellen Sie sicher, dass sich die Schaltfläche Lautstärke + auf der linken Seite des Gehäuses befindet. Überprüfen Sie, ob die Oberfläche flach und ohne Ausläufer ist.

4. Installieren Sie die Button Clip Assembly – Fügen Sie die Schaltflächen-Clip-Assembly in den angezeigten Gehäusebereich ein. Stellen Sie sicher, dass die Seite des Clips mit der Markierung "Button Side" nach oben zeigt. Biegen Sie den Tastenclip nach unten und oben, bis er abbricht.



5. Installieren Sie das Button SW Board – Platzieren Sie die Button Switch-Platine in das Gehäuse, indem Sie die Positionierungspfosten als Anleitung verwenden. Befestigen Sie mit einem 3IP-Schraubendreher die beiden Knopfbrettschrauben ( ).



6. Installieren Sie die Taste SW FPC – Entfernen Sie das Releasepapier unter dem Switch board FPC. Installieren Sie den FPC in den ZIF-Anschluss auf der Hauptplatine, und setzen Sie den Latch ein, um die Verbindung zu sichern. Stellen Sie sicher, dass der FPC nicht falsch ausgerichtet ist. Drücken Sie vorsichtig den FPC auf dem Gehäuse, um den PSA zu aktivieren.

7. Installieren Sie die Rückfahrkamera – Setzen Sie die Rückfahrkamera mithilfe der Positionierungsstifte zur Anleitung wieder in ihre Position ein. Installieren Sie mit einem 3IP-Schraubendreher die beiden Schrauben ( ), die die Rückfahrkamera sichern. Ausführliche Anweisungen zum Zusammenbau der rückwärtigen Kamera finden Sie unter Prozedurinstallation (Rückfahrkamera).

8. Installieren des Mikrofondecks : Führen Sie die Schritte zum Installieren des Mikrofondecks aus.

   1. Mikrofon-Gummi neu zusammenbauen – Überprüfen Sie die Unterseite des Mikrofondecks, um zu überprüfen, ob die 2 Mikrofon-Gummis im Deck montiert sind. Wenn sie während des Debondierungsprozesses entfernt wurden, installieren Sie sie im Mikrofondeck neu. Stellen Sie sicher, dass sie in der richtigen Ausrichtung mit der glatten Seite des Gummis wie gezeigt nach außen ausgerichtet sind.



   2. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoff-Pinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.





   3. Befestigung der Mikrofon-Deck-Schrauben – Setzen Sie den Mikrofonstapel mithilfe der Gehäusekonturen und Ausrichtungspfosten in Position. Befestigen Sie mit einem 3IP-Schraubendreher die drei Schrauben ( ) des Mikrofondecks in der gezeigten Reihenfolge.



9. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

10. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

11. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

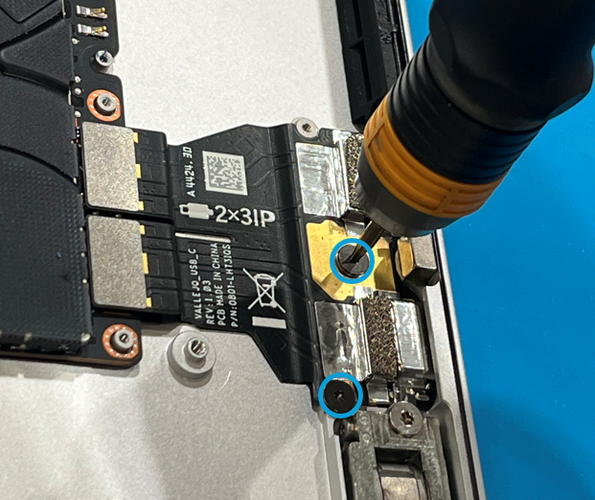

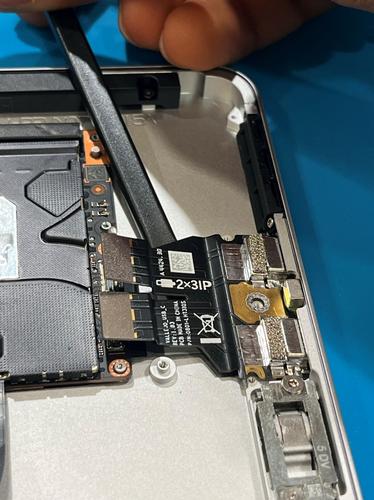

USB-C-Ladeanschluss-Austauschprozess

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• USB-C-Ladeanschluss (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x TIM Pad – M1369584-001

• 2 x USB-C FPC PSA – M1369593-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L1.9 3IP (Thermische Modulschrauben) – M1334230/31-001

  • M1.2 x L2.8 3IP (Lautsprecherschrauben) – M1352116/17-001

  • M1.2 x L1.5 3IP (USB-C Bracket Schrauben) – M1334202/203-001

  • M1.2 x L1.5 3IP (USB-C FPC Schrauben) – M1334177-001/M1334229-001

Prozedur entfernung USB-C Ladeanschluss

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Wärmemodul entfernen – Entfernen Sie das leitfähige Band 1, T1 Shield Lid, NFC FPC-Modul, 7 Schrauben ( ) und das Wärmemodul. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Thermisches Modul).

3. Entfernen Sie den rechten Lautsprecher – Entfernen Sie mit einem 3IP-Schraubendreher die 4 Schrauben ( ), die den richtigen Lautsprecher sichern. Heben Sie den Lautsprecher aus dem Gehäuse heraus. Ausführliche Anweisungen finden Sie unter Prozedurentfernungssprecher .

Hinweis

Nur der rechte Sprecher muss entfernt werden, um mit dem nächsten Schritt fortzufahren.

4. Usb-C-Halterung entfernen – Entfernen Sie mit einem 3IP-Schraubendreher die Schraube ( ), die die USB-C-Halterung sichert. Entfernen Sie die Klammer.



5. Entfernen Sie die USB-C-Schrauben – Entfernen Sie mit einem 3IP-Schraubendreher die 2 Schrauben ( ), die den USB-C FPC in das Gehäuse sichern.



6. Usb-C-FPCs trennen – Trennen Sie die USB-C-FPCs mit einem Nylon-Spudger oder einem Kunststoff-Öffnungstool vom Motherboard, indem Sie vorsichtig an der Ecke des Steckers anheben.



7. Entfernen Sie das USB-C – Trennen Sie den USB-C-FPC vom Gehäuse, indem Sie den Spudger an dem identifizierten Einstiegspunkt einsetzen und ihn sorgfältig durchdrücken, bis die beiden FPCs vom Gehäuse entfernt werden.



8. Saubere PSA-Rückstände – Entfernen Sie mithilfe eines Nylon-Spudgers, IPA und Reinigungstupfer alle PSA-Rückstände, die auf dem lasermarkierten Bereich des Gehäuses und unterhalb des USB-C FPC verbleiben.



Prozedur Installation USB-C Ladeanschluss

1. Installieren sie USB-C FPC PSA (nur wiederverwenden): Dieser Schritt ist nur erforderlich, wenn Sie das ursprüngliche USB-C FPC-Modul wiederverwenden. Wenden Sie den neuen PSA im Ersatzkit auf die Rückseite des USB-C FPC an, indem Sie die rechteckigen Ausrichtungsmarkierungen zur Anleitung verwenden.



2. Usb-C FPC in das Gehäuse installieren – Entfernen Sie den blauen Liner von der Rückseite des USB-C FPC-Moduls. Richten Sie das Modul am Gehäuse aus, und bauen Sie es mithilfe der Ortungspfosten als Referenz zusammen. Befestigen Sie mit einem 3IP-Schraubendreher die beiden USB-C FPC-Schrauben ( ), um sie am Gehäuse zu sichern.



3. Schließen Sie den USB-C FPC an die Hauptplatine an – Richten Sie die USB-C FPC-Anschlüsse mit der Steckdose aus, indem Sie die goldmarkiert linie als Führung verwenden. Drücken Sie vorsichtig auf die Anschlüsse, um sie mit der Hauptplatine zu verbinden.

4. Usb-C-Halterung zusammenbauen – Platzieren Sie die USB-C-Halterung über den FPC-Anschlüssen. Verwenden Sie einen 3IP-Schraubendreher, und befestigen Sie die Halterungsschraube ( ) wie gezeigt.



5. Installieren des richtigen Lautsprechers – Platzieren Sie den richtigen Lautsprecher in das Gehäuse, indem Sie die Positionierungspfosten zur Anleitung verwenden. Befestigen Sie mit einem 3IP-Schraubendreher die vier Lautsprecherschrauben ( ). Ausführliche Anweisungen finden Sie unter Prozedurinstallationssprecher .

6. Installieren Sie das Thermische Modul – Verwenden Sie ein neues TIM-Pad, und installieren Sie das Thermische Modul, 7 Schrauben ( ), T1 Shield Lid, NFC FPC und leitfähiges Band 1. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Wärmemodul .

7. Installieren sie ACS Diffusor und Mikrofongitter – Überprüfen Sie den Mikrofonstapel, um zu sehen, ob der ACS-Diffusor oder zwei Mikrofongitter beschädigt sind. Wenn sie beschädigt sind, entfernen Sie sie mit einer Kunststoffpinzette, und ersetzen Sie sie durch die neuen Materialien, die im Reparaturkit bereitgestellt werden.



8. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

9. Gerät einschalten : Platzieren Sie den Gerätebildschirm sorgfältig seitwärts. Schließen Sie das Gerät an ein Netzteil an, öffnen Sie die Anzeige, und schalten Sie den Windows-Desktopbildschirm ein.

10. Ausführen des Surface Diagnostic Toolkit (SDT): Führen Sie den vollständigen Diagnosetest von SDT aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert.

Austauschprozess für Motherboards

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Hauptplatine (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T2 Schirmdeckel – M1369592-001

• 1 x T3 Schirmdeckel – M1368710-001

• 1 x T3 Top Shield Deckel – M1368705-001

• 1 x Aluminiumfolienband – M1357596/97-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x TIM Pad – M1369584-001

• 1 x Wärmepaste 1cc – M1019757-006

• 2 x Mikrofon Mesh PSA – M1352125/26-001

• 2 x Antennenkabelband – M1369589-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.2 x L1.9 3IP (Thermische Modulschrauben) – M1334230/31-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) – M1369668-001

  • M1.2 x L2.1 3IP (Mikrofon-Boardschrauben) – M1341576/77-001

  • M1.2 x L2.8 3IP (Lautsprecherschrauben) – M1352116/17-001

  • M1.2 x L1.5 3IP (USB-C Bracket Schrauben) – M1334202/203-001

  • M1.2 x L1.5 3IP (Motherboard-Schrauben) – M1334202/203-001

Prozedur Entfernung Motherboard

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Wärmemodul entfernen – Entfernen Sie das leitfähige Band 1, T1 Shield Lid, NFC FPC-Modul, 7 Schrauben ( ) und das Wärmemodul. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Thermisches Modul).

3. Entfernen Sie den T2 Shield-Deckel – Entfernen Sie mithilfe einer ESD-sicheren Pinzette den identifizierten T2-Schirmdeckel sorgfältig.



4. Entfernen sie die Mikrofonmodule – Entfernen Sie die 3 Mikrofon-Deckschrauben ( ) und das Mikrofondeck, das linke und rechte Mikrofonmodul ( ), und entfernen Sie alle Rückstände thermischer Putty und Mesh-PSA. Ausführliche Anweisungen finden Sie unter Prozedurentfernung Mikrofon.

5. Trennen Sie Frontkamera und IR-Kamera FPC – Verwenden Sie das Kunststoff Verwenden Sie ein Kunststoff-Öffnungstool, trennen Sie die Frontkamera- und IR-Kamera FPC-Anschlüsse sorgfältig von der Hauptplatine.





6. Trennen Sie die Antennen-Koax-Kabelverbinder – Trennen Sie mit einem Nylon-Spudger- oder Kunststoff-Öffnungswerkzeug die beiden Koax-Kabel der Wifi-Antenne sorgfältig von der Hauptplatine. Entfernen Sie das linke Kabel aus den gezeigten Routingclips L1, L2 und L3. Entfernen Sie das richtige Kabel von den Clips R1 und R2. Entfernen Sie bei Bedarf die Antennenkabelbänder. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Antennendeck).



Hinweis

Es ist nicht erforderlich, die Decks "Left" und "Right Antenna" vollständig zu entfernen, um mit dem nächsten Schritt fortzufahren.

7. Entfernen Sie den rechten Lautsprecher – Entfernen Sie mit einem 3IP-Schraubendreher die 4 Schrauben ( ), die den richtigen Lautsprecher sichern. Heben Sie den Lautsprecher aus dem Gehäuse heraus. Ausführliche Anweisungen finden Sie unter Prozedurentfernungssprecher .

Hinweis

Nur der rechte Sprecher muss entfernt werden, um mit dem nächsten Schritt fortzufahren.

8. Trennen Sie die USB-C FPC-Anschlüsse – Entfernen Sie die USB-C-Halterungsschrauben ( ) und die Halterung. Trennen Sie die USB-C FPC-Anschlüsse vom Motherboard mit einem Nylon-Spudger oder einem Kunststoff-Öffnungstool. Ausführliche Anweisungen finden Sie unter Verfahren zum Entfernen des USB-C-Ladeanschlusses .

Hinweis

Es ist nicht erforderlich, das USB-C-FPC-Modul vollständig zu entfernen, um mit dem nächsten Schritt fortzufahren.

9. Trennen Sie den FPC-Anschluss der Rückkamera – Entfernen Sie das Aluminiumfolienband, die obere T3-Abschirmung und den FPC-Anschluss der Rückkamera. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Rückfahrkamera).

Hinweis

Es ist nicht erforderlich, die Rückfahrkamera vollständig zu entfernen, um mit dem nächsten Schritt fortzufahren.

10. Trennen Sie den Taste Switch FPC – Trennen Sie den Latch am Schalter FPC Motherboard-Anschluss, und entfernen Sie den FPC vom Stecker.



11. Linker Lautsprecherstecker trennen – Trennen Sie den linken Lautsprecheranschluss mit einem Kunststoffstüten oder einer Pinzette.



12. Entfernen Sie den Display FPC – Entfernen Sie mit dem Kunststoff-Öffnungstool oder Nylon-Spudger den Display-FPC vom Motherboard, indem Sie am oberen Rand des FPC vorsichtig anheben.



13. Entfernen Sie die Hauptplatine – Entfernen Sie mit einem 3IP-Schraubendreher die 4 Schrauben ( ), die das Motherboard am Gehäuse befestigen. Heben Sie das Motherboard vorsichtig vom Gehäuse weg.



Prozedur Installation Motherboard

1. Installieren Sie die Hauptplatine – Platzieren Sie das Motherboard in das Gehäuse, indem Sie die Ortungspfosten als Referenz verwenden und sicherstellen, dass die Schraublöcher ordnungsgemäß ausgerichtet sind. Befestigen Sie mit einem 3IP-Schraubendreher die vier Hauptplatinenschrauben ( ) am Gehäuse.

2. Installieren Sie den T3 Shield Deckel (nur neues Motherboard) – Stellen Sie den T3-Schirmdeckel auf dem Motherboard zusammen, und drücken Sie die Schildabdeckung mit Der Hand. Stellen Sie sicher, dass die Abschirmungen nicht beschädigt oder verformt werden.



3. Installieren Sie den linken Lautsprecheranschluss – Installieren Sie den linken Lautsprecheranschluss auf der Hauptplatine.

4. Verbinden Sie den Taste Switch FPC – Installieren Sie den FPC in den ZIF-Anschluss auf der Hauptplatine, und schließen Sie den Latch ein, um die Verbindung zu sichern.



5. Installieren Sie den FPC-Anschluss der Rückkamera – Installieren Sie den Rückfahrkamera-FPC-Anschluss, die T3-Deckel-Deckelmontage, das Aluminiumfolienband. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Rückfahrkamera).

6. Usb-C FPC-Anschlüsse installieren : Richten Sie die USB-C-FPC-Anschlüsse an den Anschlüssen aus, und drücken Sie vorsichtig, um sie auf dem Motherboard zu installieren. Die USB-C-Halterung montiert und die Halterungsschrauben ( ) mit einem 3IP-Schraubendreher befestigt. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (USB-C-Ladeanschluss).

7. Installieren des richtigen Lautsprechers – Platzieren Sie den richtigen Lautsprecher in das Gehäuse, indem Sie die Positionierungspfosten zur Anleitung verwenden. Befestigen Sie mit einem 3IP-Schraubendreher die vier Lautsprecherschrauben ( ). Ausführliche Anweisungen finden Sie unter Prozedurinstallationssprecher .

8. Installieren Sie Antennen-Koax-Kabelverbinder – Führen Sie das linke Antennenkabel nacheinander durch die Clips L1 und L2, und richten Sie es auf, während Sie gehen. Dann vorsichtig nach rechts verbogen und in Clip L3 führen. Führen Sie das richtige Antennenkabel durch die Clips R1 und R2. Ersetzen Sie das Antennenkabelband, wenn das originale nicht wiederverwendet werden kann. Installieren Sie beide Kabelverbinder in die Buchse auf der Hauptplatine. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Antennendeck).



9. Installieren Sie Frontkamera und IR-Kamera-FPC– Drücken Sie mit Ihren Fingern oder dem flachen Ende eines Nylon-Spudgers die Frontkamera- und IR-Kamera-FPCs in den Anschluss der Hauptplatine.

10. Installieren Sie die Mikrofonmodule – Fügen Sie neue Thermische Platte unter der linken Mikrofonplatine ein, ersetzen Sie das Mikrofon-Mesh-PSA für die linken und rechten Mikrofonplatinen, und installieren Sie die Mikrofonplatinen ( ) in das Gehäuse. Ersetzen Sie den ACS-Diffusor und das Mikrofonnetz auf dem Mikrofondeck, falls sie beschädigt sind, und installieren Sie den Mikrofonstapel ( ). Ausführliche Anweisungen finden Sie unter Prozedur Installation Mikrofon .

11. Installieren Sie den Display-FPC auf derHauptplatine – Richten Sie den Display-FPC-Anschluss an der Steckdose auf dem Motherboard aus, indem Sie die goldmarkierten Linien als Referenz für die Positionierung verwenden. Drücken Sie nach der Ausrichtung vorsichtig auf den Stecker, um ihn mit der Hauptplatine zu verbinden.



Wichtig

Wenn der Anzeige-FPC nicht ordnungsgemäß ausgerichtet ist und gedrückt wird, werden die Anschlusspins beschädigt, und der FPC muss durch einen neuen ersetzt werden.

12. T2 Shield Lid installieren – Entfernen Sie die Trennpapiere von den TIM-Pads auf dem T2-Schirmdeckel. Stellen Sie den Schirmdeckel in der angegebenen Richtung zusammen und drücken Sie mit der Hand um die Schirmabdeckung. Stellen Sie sicher, dass die Abschirmungen nicht beschädigt oder verformt werden.



13. Installieren des Wärmemoduls – Verwenden Sie ein neues TIM-Pad, und installieren Sie das Wärmemodul, 7 Schrauben ( ), T1 Shield Lid, NFC FPC und leitfähiges Band 1. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Wärmemodul .

14. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).

Prozedur Finalize Motherboard

Wichtig

Wenn Sie sowohl die Hauptplatine als auch das Anzeigemodul ersetzen, schließen Sie den Austausch der Hauptplatine ab, bevor Sie den Austausch des Anzeigemoduls durchführen, um den ordnungsgemäßen Betrieb des Teils sicherzustellen.

1. Gerät einschalten – Schließen Sie ein Netzteil an das Gerät an, und schalten Sie es ein, bis es den Windows-Desktop erreicht.

2. Usb anschließen – Verbinden Sie USB mit dem Surface Diagnostic Toolkit (SDT), das an einen verfügbaren USB-Anschluss auf dem gerät geladen ist, das repariert wird.

3. Starten von SDT : Verwenden Sie auf dem Windows-Desktop windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

4. Ausführen der Touch-Display-Kalibrierung – Wählen Sie auf dem SDT-Startbildschirm im Dropdownmenü reparieren aus. Wählen Sie als Nächstes Setup und Überprüfung reparieren aus, um den Auswahlbildschirm zu öffnen. Führen Sie das Tool Touch Display (Kalibrierung) aus, um die Anzeige zu kalibrieren. Befolgen Sie alle Anweisungen auf dem Bildschirm, und lassen Sie den Neustart des Geräts zu, wenn Sie dazu aufgefordert werden.

Wichtig

Wenn die Kalibrierung fehlschlägt, starten Sie das Gerät neu, und versuchen Sie es erneut. Wenn der Fehler weiterhin auftritt, ist die Anzeige möglicherweise fehlerhaft und muss ersetzt werden.

5. Aufladen des Akkus zulassen – Wenn das Gerät an ein Netzteil angeschlossen ist, lassen Sie den Akku aufladen, bis das Akkusymbol in Windows mindestens 50 % der verbleibenden Akkuladung vorliest.

6. Starten von SDT : Nachdem das Gerät neu gestartet wurde und sich auf dem Windows-Desktop befindet, verwenden Sie Windows Explorer, um zum USB-Laufwerk zu navigieren. Wählen Sie die ausführbare SDT-Datei (.exe) aus, um das Surface Diagnostic Toolkit zu starten.

7. Ausführen der Akkuauthentifizierung – Wählen Sie auf dem SDT-Startbildschirm im Dropdownmenü reparieren aus. Wählen Sie als Nächstes Setup und Überprüfung reparieren aus, um den Auswahlbildschirm zu öffnen. Wählen Sie das Tool Akkureparatur (Überprüfung) aus, um sicherzustellen, dass der Akku als ordnungsgemäß authentifiziert erkannt wird. Wenn der Akku etwas anderes als authentifiziert liest, führen Sie das Validierungstool vollständig aus.

Wichtig

Die Akkuauthentifizierung erfordert eine stabile Internetverbindung und die neueste Version des Surface Diagnostic Toolkit. Wenn das Akkuvalidierungstool fehlschlägt oder nicht ordnungsgemäß erkannt wird, installieren Sie die Surface-Verwaltungserweiterung, starten Sie das Gerät neu, und versuchen Sie es erneut mit einer neuen Internetverbindung. Wenn weiterhin Fehler auftreten, wenden Sie sich an Microsoft-Support.

8. Führen Sie das Surface Diagnostic Toolkit (SDT) aus: Führen Sie alle Diagnose aus, um sicherzustellen, dass das Gerät wie erwartet funktioniert, bevor Sie fortfahren.

9. Gerät herunterschalten : Schalten Sie das Gerät über das Startmenü des Betriebssystems herunter.

Prozess zum Austauschen von Gehäusen

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

• 3IP-Treiber (Torx-plus)

• Antistatisches Handgelenkband (1 MOhm Widerstand)

• Mikrofaser / Fusselfreies Tuch

• Weiche ESD-sichere Matte

• Isopropylalkohol (91 % oder höher IPA)

• Reinigungstupfer

• USB-Laufwerk mit Surface Diagnostic Toolkit

• Nylon Spudger

• Halberd Spudger

• ESD-sichere Pinzette

• Kunststoff-Öffnungsauswahl

• Zwei 2-in-Federklammern

• Metrik-Lineal

• Fein gekippter Marker

• 3-mm-Allen-Treiber

• Foam Pad (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Anzeigen von Bindungsgewichten (Einzelheiten finden Sie auf der Seite Hardwaretools)

• Surface Display Debonding Tool (M1214770-001) – iFixit

• Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001) – iFixit

• ESD-sicheres Surface Battery Cover – iFixit

Primäre Komponenten

• Gehäuse (siehe Liste der veranschaulichten Serviceparts)

• Display Debonding Tape – M1369598-001

• 1 x TDM Schirmdeckel – M1352114-001

• 1 x TDM PSA Top – M1363597-001/M1352127-001

• 1 x TDM PSA Bottom – M1363594-001/M1368714-001

• 1 x TDM PSA Right – M1363596-001/M1368716-001

• 1 x TDM PSA Left – M1363595-001/M1368715-001

• 1 x Linker Lautsprecher mesh – M1368712/13-001

• 1 x Rechtes Lautsprechergitter – M1368717/18-001

• 2 x Mikrofongitter – M1369585/86-001

• 1 x ACS Diffusor – M1369587/88-001

• 1 x NFC PSA – M1369582-001

• 1 x T1 Schirmdeckel – M1369583-001

• 1 x T2 Schirmdeckel – M1369592-001

• 1 x T3 Schirmdeckel – M1368710-001

• 1 x T3 Top Shield Deckel – M1368705-001

• 1 x Aluminiumfolienband – M1357596/97-001

• 1 x T3 Top Shield Deckel Dichtung – M1352137/38-001

• 1 x Leitband 1 – M1337584/85-001

• 1 x Leitfähiges Band 2 – M1357605/606-001

• 1 x TIM Pad – M1369584-001

• 1 x Wärmepaste 1cc – M1019757-006

• 2 x Mikrofon Mesh PSA – M1352125/26-001

• 2 x Antennenkabelband – M1369589-001

• 1 x Frontkamera PSA – M1369590/91-001

• 2 x USB-C FPC PSA – M1369593-001

• 1 x Switch Board FPC PSA – M1369597-001

Optionale Komponenten (separat sortiert)

• Schraubensatz (siehe Liste der veranschaulichten Serviceteile)

  • M1.2 x L1.5 3IP (Akkuhalterschrauben) – M1334202/203-001

  • M1.6 * L2.3 3IP (Batterierahmenschrauben) – M1341578/79-001

  • M1.2 x L1.9 3IP (Thermische Modulschrauben) – M1334230/31-001

  • M1.2 x L2.7 3IP (Mikrofon-Deckschrauben) – M1369668-001

  • M1.2 x L2.1 3IP (Mikrofon-Boardschrauben) – M1341576/77-001

  • M1.2 x L1.9 3IP (Antennen-Deckschrauben) – M1334230/31-001

  • M1.2 x L1.9 3IP (Rückfahrschrauben) – M1334206.07.001

  • M1.2 x L2.5 3IP (Taste Switch Board Schrauben) – M1352134/35-001

  • M1.2 x L2.8 3IP (Lautsprecherschrauben) – M1352116/17-001

  • M1.2 x L1.5 3IP (USB-C Bracket Schrauben) – M1334202/203-001

  • M1.2 x L1.5 3IP (USB-C FPC Schrauben) – M1334177-001/M1334229-001

  • M1.2 x L1.5 3IP (Motherboard-Schrauben) – M1334202/203-001

Prozedur entfernung Gehäuse

1. Entfernen des Anzeigemoduls – Entfernen Sie die Anzeige mithilfe des Surface-Debonding-Tools. Entfernen Sie den TDM-Schutzdeckel, und trennen Sie den Akkuanschluss ( ) von der Hauptplatine, um sicherzustellen, dass der Akku vollständig heruntergefahren wird. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsanzeige .

2. Entfernen Sie den Akku – Entfernen Sie die 7 Schrauben ( ), die den Akku am Gehäuse sichern. Heben Sie den Akku vorsichtig aus dem Gehäuse heraus und platzieren Sie ihn auf einer sauber ESD-sicheren flachen Oberfläche. Ausführliche Anweisungen finden Sie unter Prozedurentfernung Akku .

3. Wärmemodul entfernen – Entfernen Sie das leitfähige Band 1, T1 Shield Lid, NFC FPC-Modul, 7 Schrauben ( ) und das Wärmemodul. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Thermisches Modul).

4. Entfernen sie die Mikrofonmodule – Entfernen Sie die Mikrofondecks ( ), die Mikrofonmodule links und rechts ( ), und entfernen Sie alle Rückstände von Thermischer Putty und Gitter-PSA. Ausführliche Anweisungen finden Sie unter Prozedurentfernung Mikrofon.

5. Entfernen Sie die Frontkamera – Trennen Sie den Frontkamera-FPC von der Hauptplatine, und entfernen Sie die Frontkamera aus dem Gehäuse. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Frontkamera).

6. Entfernen Sie die Infrarotkamera – Trennen Sie den IR-Kamera-FPC von der Hauptplatine, und entfernen Sie die IR-Kamera aus dem Gehäuse. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Infrarotkamera).

7. Entfernen Sie die linken und rechten Antennendecks – Entfernen Sie die Antennenkabel und Kabelbänder von der Hauptplatine. Entfernen Sie die linken und rechten Antennendecks ( ) aus dem Gehäuse. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (Antennendeck).

8. Entfernen Siedie Rückfahrkamera – Entfernen Sie mit einem 3IP-Schraubendreher die 2 Schrauben ( ), die die Rückfahrkamera sichern. Entfernen Sie das Aluminiumfolienband, die T3-Deckelmontage und den FPC-Anschluss der Rückkamera. Ausführliche Anweisungen finden Sie unter Prozedurentfernung Rückfahrkamera .

9. Entfernen Sie die Taste Switch Board und FPC – Trennen Sie den Schalttafel-FPC von der Hauptplatine. Entfernen Sie die Knopf-Schalttafel ( ) und den FPC aus dem Gehäuse, und schälen Sie den FPC sorgfältig vom Gehäuse ab. Ausführliche Anweisungen finden Sie unter Prozedurentfernungsschaltflächen .

10. Entfernen Sie die linken und rechten Lautsprecher – Trennen Sie den linken Lautsprecheranschluss, und verwenden Sie einen 3IP-Schraubendreher, um die Schrauben ( ) zu entfernen, die die linken und rechten Lautsprecher sichern. Entfernen Sie die Lautsprecher aus dem Gehäuse. Ausführliche Anweisungen finden Sie unter Prozedurentfernungssprecher .

11. Entfernen Sie den USB-C-Ladeanschluss – Entfernen Sie die USB-C FPC-Halterung ( ). Trennen Sie die FPC-Anschlüsse, und entfernen Sie den USB-FPC ( ) aus dem Gehäuse. Reinigen Sie resthaften Klebstoff aus dem Gehäuse und USB-C FPC. Ausführliche Anweisungen finden Sie unter Prozedurentfernung (USB-C-Ladeanschluss).

12. Entfernen Sie die Hauptplatine – Entfernen Sie den T2 Shield-Deckel und TDM FPC. Entfernen Sie die Schrauben ( ), die das Motherboard am Gehäuse befestigen, und heben Sie die Hauptplatine vorsichtig aus dem Gehäuse. Ausführliche Anweisungen finden Sie unter Prozedur Entfernung Motherboard .

Installationsgehäuse für Prozedur

1. Installieren Sie die Hauptplatine – Bauen Sie die Hauptplatine in das neue Gehäuse ein, installieren Sie die Hauptplatinenschrauben ( ), TDM FPC und T2 Shield Lid. Ausführliche Anweisungen finden Sie unter Prozedur Installation Motherboard .

2. Usb-C-Ladeanschluss installieren – Usb-C FPC PSA erneut anwenden. Installieren Sie den USB-FPC ( ), und befestigen Sie ihn am neuen Gehäuse. Schließen Sie die USB-C-FPCs an das Motherboard an, und installieren Sie die FPC-Halterung ( ). Ausführliche Anweisungen finden Sie unter Prozedurinstallation (USB-C-Ladeanschluss).

3. Installieren Sie die linken und rechten Lautsprecher – Setzen Sie die linken und rechten Lautsprecher in das Gerät ein, und befestigen Sie die Lautsprecherschrauben ( ) mit einem 3IP-Schraubendreher. Schließen Sie den linken Lautsprecheranschluss an die Hauptplatine an. Ausführliche Anweisungen finden Sie unter Prozedurinstallationssprecher .

4. Installieren Sie das Button Switch Board und FPC – Verwenden Sie den Switch FPC PSA erneut, installieren Sie die Button Switch-Platine ( ) und FPC. Schließen Sie den Switchboard-FPC an die Hauptplatine an. Ausführliche Anweisungen finden Sie unter Prozedurinstallationsschaltflächen .

5. Installieren Sie die Rückfahrkamera – Setzen Sie die Rückfahrkamera mithilfe der Positionierungsstifte zur Anleitung wieder in ihre Position ein. Installieren Sie mit einem 3IP-Schraubendreher die beiden Schrauben ( ), die die Rückfahrkamera sichern. Installieren Sie den FPC-Anschluss der Rückkamera, die T3-Deckelmontage oben, das Aluminiumfolienband. Ausführliche Anweisungen finden Sie unter Verfahren Installation Rückfahrkamera .

6. Installieren Sie die linken und rechten Antennendecks – Installieren Sie die linken und rechten Antennendecks ( ) in das Gehäuse. Ersetzen Sie das Antennenkabelband, wenn das originale nicht wiederverwendet werden kann. Installieren Sie beide Kabelverbinder in das aufnahmefähige auf dem Motherboard. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Antennendeck).

7. Installieren Sie die Infrarotkamera – Entfernen Sie den IR-Kamera-PSA-Liner, und bauen Sie die IR-Kamera in das Gehäuse ein. Schließen Sie den IR-Kamera-FPC an die Hauptplatine an. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Infrarotkamera).

8. Installieren der Frontkamera : Wenden Sie die Frontkamera-PSA auf die Rückseite der Frontkamera an. Entfernen Sie den blauen Liner von der Frontkamera, und bauen Sie die Kamera im Gehäuse zusammen. Schließen Sie den FPC der Frontkamera an die Hauptplatine an. Ausführliche Anweisungen finden Sie unter Verfahren Installation FrontKamera .

9. Installieren Sie die Mikrofonmodule – Fügen Sie unter der linken Mikrofonplatine eine neue Thermische Ablage ein, ersetzen Sie das Mikrofongitter-PSA für die linken und rechten Mikrofonplatinen, und installieren Sie die Boards ( ) in das Gehäuse. Ersetzen Sie den ACS-Diffusor und das Mikrofonnetz auf dem Mikrofondeck, falls sie beschädigt sind, und installieren Sie den Mikrofonstapel ( ). Ausführliche Anweisungen finden Sie unter Prozedur Installation Mikrofon .

10. Installieren des Wärmemoduls – Verwenden Sie ein neues TIM-Pad, und installieren Sie das Wärmemodul, 7 Schrauben ( ), T1 Shield Lid, NFC FPC und leitfähiges Band 1. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Wärmemodul .

11. Akku installieren – Setzen Sie die Batterie sorgfältig in das Gehäuse ein, indem Sie die Ortungspfosten als Referenz verwenden. Befestigen Sie die sieben Akkuschrauben ( ) am Gehäuse. Ausführliche Anweisungen finden Sie unter Prozedurinstallation Akku .

12. Installieren Siedas Display-Modul – Stellen Sie den Akkuanschluss ( ) wieder her, und installieren Sie das leitfähige Band 2 und die T3-Deckeldichtung. Richten Sie neue PSA-Streifen aus, und installieren Sie neue Lautsprechergitter auf dem Display. Schließen Sie den TDM-FPC erneut an, und installieren Sie den TDM Shield-Deckel. Richten Sie die Anzeige am unteren Rand aus, und drücken Sie auf das Gerät. Verwenden Sie das Kleberahmentool, um gewichten zu können. Ausführliche Anweisungen finden Sie unter Prozedurinstallation (Anzeigemodul).
