Stereoskopisches 3D

Windows 8 bietet eine konsistente API- und DDI-Plattform (Device Driver Interface) für stereoskopische 3D-Szenarien wie Spiele und Videowiedergabe.

• Mindestversion des Windows Display Driver Model (WDDM): 1.2
• Windows-Mindestversion: 8
• Treiberimplementierung – Vollständige Grafiken: Optional
• WHCK-Anforderungen und Tests: Device.Graphics ¦ ProcessingStereoscopicVideoContent; Device.Display.Monitor.Stereoscopic3DModes

Stereoskopisches 3D-Rendering ist nur auf Systemen aktiviert, die über alle stereoskopischen 3D-fähigen Komponenten verfügen. Zu diesen Komponenten gehören 3D-fähige Anzeigehardware, Grafikhardware, Peripheriegeräte und Softwareanwendungen. Das Stereodesign im Grafikstapel ist so gestaltet, dass die jeweilige Visualisierungs- oder Anzeigetechnologie, die verwendet wird, dem Betriebssystem gegenüber agnostisch ist. Der Anzeigetreiber kommuniziert direkt mit der Grafikanzeige und verfügt über Kenntnisse über die Anzeigefunktionen über die standardisierte EDID-Struktur (Extended Display Identification Data). Der Treiber listet Stereofunktionen nur auf, wenn er erkennt, dass eine solche Anzeige mit dem System verbunden ist.

Informationen zum Implementieren von Stereofunktionen in Ihren Anzeige-Miniport- und Benutzermodustreibern finden Sie in den folgenden Listen mit neuen oder aktualisierten DDIs.

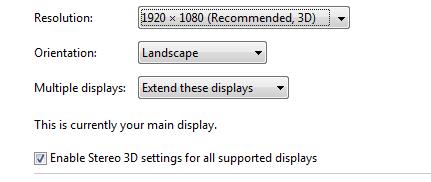

Die stereoskopische Anzeigeeinstellung ist Teil der Bildschirmauflösungs-Systemsteuerung , wie hier gezeigt:

Die Einstellung Stereo aktivieren ist ein Kontrollkästchen mit den folgenden Zuständen:

• Nicht verfügbar (entweder abgeblendet oder unsichtbar): Auf Systemen, die nicht in der Lage sind, auf Stereo-Displays zu rendern.
• Auf Aktiviert (aktiviert) festgelegt: Dies ist die Standardeinstellung für Systeme, die in Stereoanzeigen gerendert werden können, und impliziert Stereo-On-Demand. Standardmäßig ist der Desktopfenster-Manager (DWM) mono-Modus. DWM wechselt nur dann in den Stereomodus, wenn eine Stereo-App vom Benutzer gestartet wird (on-demand). Beachten Sie, dass sich der DWM entweder im Mono- oder Stereomodus befinden kann, wenn dieses Kontrollkästchen aktiviert ist.
• Auf Deaktiviert (deaktiviert) festgelegt: DWM befindet sich im Monomodus, wenn der Benutzer diese Einstellung deaktiviert hat. Stereoanwendungen, die in diesem Fall im Monomodus vorhanden sind.

Unterstützung des stereoskopischen 3D-Kernelmodus

Diese DDIs werden für Windows 8 aktualisiert, um stereoskopisches 3D-Rendering auf einem VidPN zu unterstützen.

• D3D11DDIARG_CREATERESOURCE
• D3DDDI_ALLOCATIONINFO
• D3DKMDT_VIDPN_SOURCE_MODE_TYPE
• D3DKMT_PRESENTFLAGS
• DXGI_DDI_ARG_ROTATE_RESOURCE_IDENTITIES
• DXGK_PRESENTFLAGS
• DXGK_SETVIDPNSOURCEADDRESS_FLAGS
• DXGKARG_OPENALLOCATION

Stereoskopische 3D-Swapchain-DDIs

Diese DDIs sind für Windows 8 neu oder aktualisiert, um stereoskopische 3D-Swapchains zu unterstützen.

• BltDXGI
• Blt1DXGI
• CreateResource(D3D10)
• CreateResource(D3D11)
• RotateResourceIdentitiesDXGI
• D3DDDI_ALLOCATIONINFO
• D3D10DDIARG_CREATERESOURCE
• D3D11DDIARG_CREATERESOURCE
• DXGI_DDI_ARG_ROTATE_RESOURCE_IDENTITIES
• DXGI_DDI_PRESENT_FLAGS
• DXGI_DDI_PRIMARY_DESC

Hardwarezertifizierungsanforderungen

Systementwicklern wird empfohlen, ihre Stereotreiberpakete mithilfe der oben genannten Einstellungen zu testen, um die korrekte Funktionalität sicherzustellen.

Stereo-3D-Funktionalität kann nur auf Microsoft DirectX 10-fähiger Hardware und höher aktiviert werden. Da Microsoft Direct3D 11-APIs jedoch auf DirectX 9.x- und 10.x-Hardware funktionieren, müssen alle WDDM 1.2-Treiber Direct3D 11 unterstützen und gründlich getestet werden, um sicherzustellen, dass Direct3D 11APIs auf allen Windows 8 Hardware funktionieren.

Obwohl stereoskopisches 3D ein optionales WDDM 1.2-Feature ist, ist Direct3D 11-API-Unterstützung für alle Windows 8 Hardware erforderlich. Daher müssen WDDM 1.2-Treiber (Full Graphics- und Rendergeräte) Direct3D 11-APIs unterstützen, indem sie Unterstützung für die prozessübergreifende Freigabe von Texturarrays hinzufügen. Diese Anforderung besteht darin, sicherzustellen, dass Stereo-Apps im Monomodus keine Fehler aufweisen.

Weitere Informationen zu den Anforderungen, die Hardwaregeräte erfüllen müssen, wenn sie dieses Feature implementieren, finden Sie in der entsprechenden WHCK-Dokumentation unter Device.Graphics ¦ Processing Stereoscopic Video Content and Device.Display.Monitor.Stereoscopic 3D Modes.

Eine Übersicht über features, die mit Windows 8 hinzugefügt wurden, finden Sie unter WDDM 1.2-Features.
