Implementación de Micro Focus Enterprise Server 5.0 en AKS

En otro artículo, se describen los pasos para ejecutar Micro Focus Enterprise Server 5.0 en un contenedor de Docker. A modo de seguimiento, quiero mostrar cómo ir algo más lejos e implementar la imagen de Docker que creó en Azure Kubernetes Service (AKS).

Azure Kubernetes Service es un servicio de orquestación administrado que se basa en Kubernetes. Permite implementar, escalar y administrar contenedores de Docker (y otras aplicaciones basadas en contenedores) en un clúster de hosts de contenedor.

Se trata de un proceso de tres pasos. Necesita:

1. Crear una instancia de Azure Container Registry para almacenar las imágenes de Docker.

2. Crear un clúster de Azure Kubernetes para ejecutar la imagen de Docker.

3. Ejecute la aplicación.

Esto le permite escalar horizontalmente (y reducir verticalmente) las cargas de trabajo de modernización de grandes sistemas en Azure, lo que aprovecha la verdadera ventaja de la plataforma en la nube.

¿Listo? Comencemos.

Creación de la instancia de Azure Container Registry

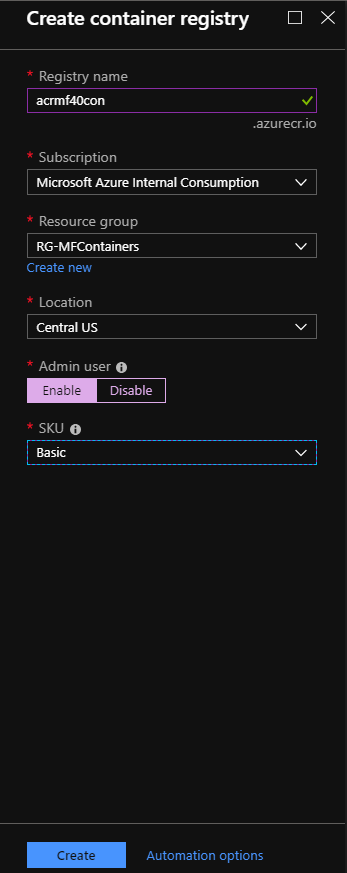

En Azure Portal, seleccione Crear un recurso en la esquina superior izquierda. En el panel de Marketplace, seleccione Containers y luego Container Registry. Esto le llevará al panel Crear Registro de contenedor, donde debe rellenar los campos Nombre del Registro, Suscripción de Azure, Grupo de recursos y Ubicación. El nombre del Registro debe resolverse, por lo que ha de ser único. Seleccione el grupo de recursos que usó en la entrada de blog anterior y la misma ubicación correspondiente. Seleccione Habilitar para Usuario administrador y Básico para la SKU. Cuando lo haya rellenado todo, seleccione Crear.

Cuando haya implementado el registro, seleccione Ir al recurso. Esto le llevará a la hoja principal de la instancia de Azure Container Registry. Una buena característica aquí es la opción de menú Inicio rápido. Selecciónela y verá instrucciones sobre lo que hay que hacer para insertar y extraer imágenes en el registro. Vamos a seguir estos pasos:

1. Instalar Docker: no tiene que preocuparse de ello porque ya está listo.

2. Ejecutar la imagen base "hello – world" : de nuevo, no es necesario, pero no dude en probarlo.

3. Iniciar sesión en el registro de contenedor: debe hacerlo desde la máquina virtual (VM). Copie el comando en el Portapapeles o el Bloc de notas.

   En el caso del registro que se creó, el comando es: docker login acrmf50.azurecr.io

4. Insertar en el Registro: también debe hacerlo en la imagen de Micro Focus cuando haya iniciado sesión en la máquina virtual.

5. Extraer del Registro: no es importante para este tutorial, pero conviene saberlo en caso de que tenga que ejecutar otra imagen de Docker.

Antes de salir del portal, ha de obtener las credenciales del registro para que pueda iniciar sesión. Salga de la hoja Inicio rápido y seleccione Claves de acceso en el menú Registro. Copie el nombre de usuario y una de las contraseñas (hay dos) en el Portapapeles y el Bloc de notas. Las necesitará más adelante para iniciar sesión.

Ahora que sabe lo que hay que hacer, inicie sesión en la máquina virtual.

RDP en la máquina virtual que usó para crear la imagen de Docker

Dado que ya ha creado la imagen de Docker en un servidor Windows Server 2016, debe iniciar sesión en esa máquina virtual. Desde esta máquina virtual, puede insertar la imagen en la instancia de Azure Container Registry que acaba de crear. Vaya a la máquina virtual en Azure Portal, seleccione Información general y luego Conectar. Así se conecta a la máquina virtual a través del Protocolo de escritorio remoto (RDP). Debe usar las credenciales con las que creó la máquina virtual.

Inicio de sesión e inserción de la imagen en el registro

Cuando haya iniciado sesión, abra un símbolo del sistema e inicie los siguientes comandos de Docker:

• Imágenes docker: muestra una lista de todas las imágenes actualmente instaladas en la máquina virtual. Tome nota de la imagen microfocus/es-acctdemo porque esa es con la que va a trabajar.

• inicio de sesión docker acrmf50.azurecr.io: el formato correcto en este caso es docker login <registry name>. Sustituya el nombre que utilizó al crear el registro.

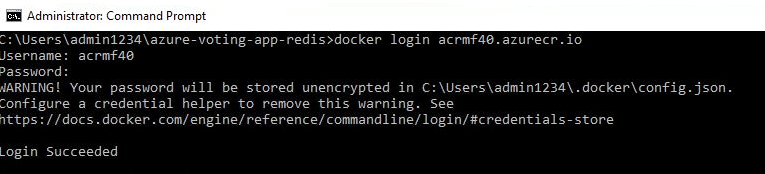

  • Necesitará el nombre de usuario y la contraseña que copió de Azure Portal. Debe ver algo parecido a la imagen siguiente.

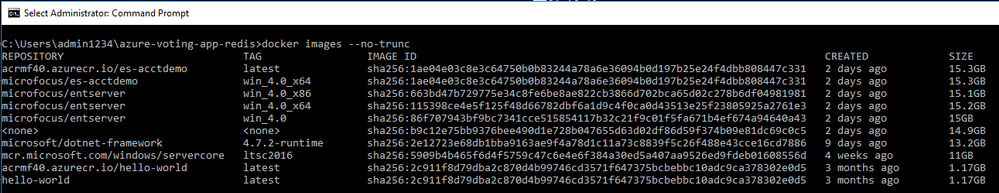

• docker tag microfocus/es-acctdemo acrmf50.azurecr.io/es-acctdemo: esto etiqueta la imagen adecuada con el nombre del repositorio. NOTA: Si el nombre <microfocus/es-acctdemo> no funciona, pruebe a usar el identificador de imagen completo. Después de ejecutar el comando, escriba docker images –no-trunc. Debe ver algo parecido a la imagen siguiente. Observe que la imagen está etiquetada correctamente.

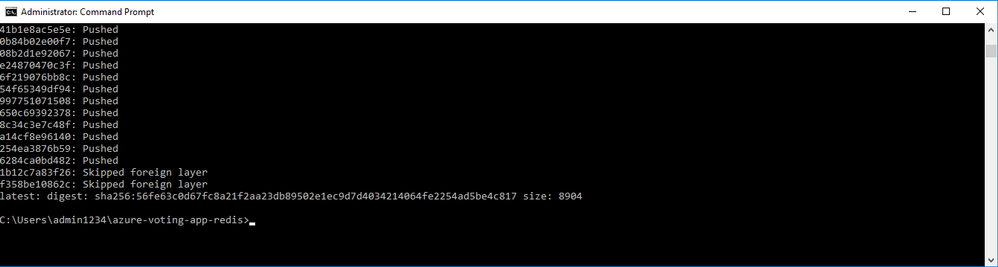

• docker push acrmf50.azurecr.io/es-acctdemo: inicia la extracción real en el repositorio. Dado que el tamaño es de 15 GB, tarda un par de minutos en ejecutarse. Si todo va bien, debería ver algo parecido a la siguiente imagen.



Ahora vuelva al Azure Portal, específicamente al Repositorio. En el menú del Repositorio, seleccione Repositorios y debería ver que se muestra es-acctdemo. Cree ahora el clúster de AKS.

Creación del clúster de Azure Kubernetes Service (AKS)

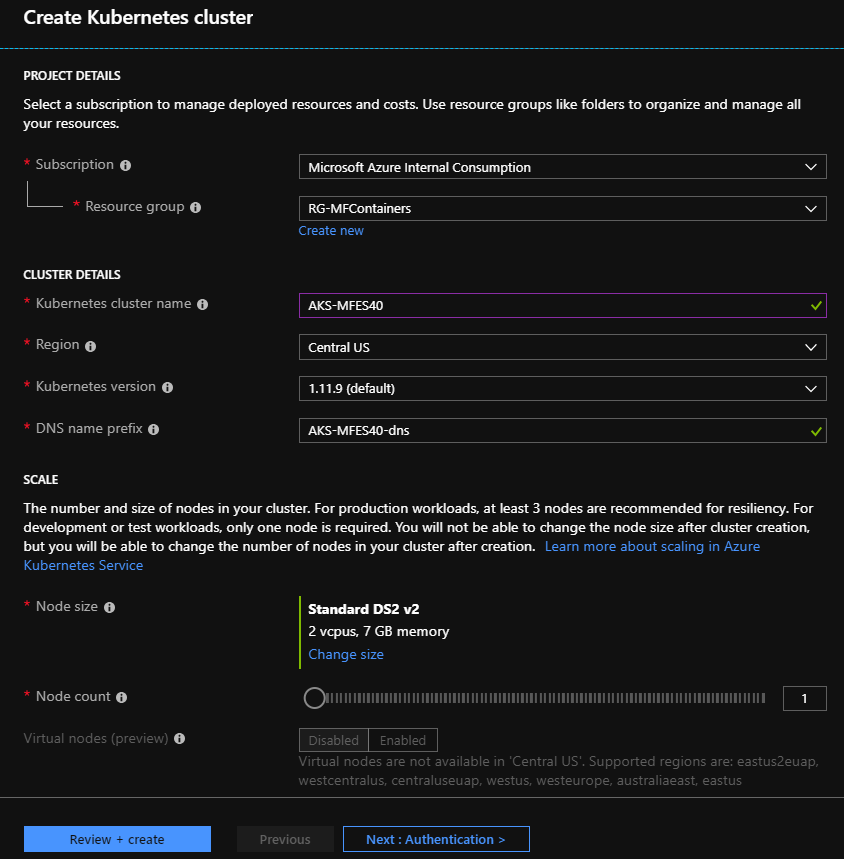

En Azure Portal, seleccione Crear un recurso y luego Containers/Kubernetes Service en el menú de Marketplace. A continuación, debe rellenar la hoja Crear un clúster de Kubernetes. Asegúrese de mantener el clúster en la misma región y grupo de recursos que ha estado usando. Puede aceptar el resto de los valores predeterminados excepto el correspondiente a Número de nodos, que solo debe ser 1. Cuando haya terminado, seleccione Revisar y crear.

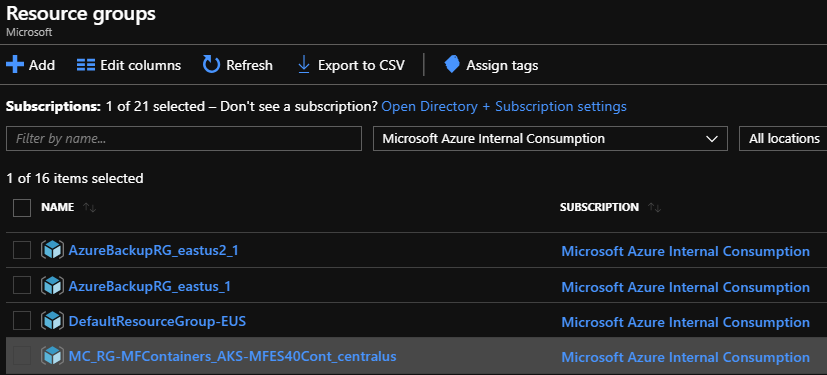

Cuando haya finalizado, la implementación colocará los artefactos de Kubernetes Service en el grupo de recursos seleccionado en la hoja. Aunque el clúster real tendrá su propio grupo de recursos que se creó durante la implementación. Si selecciona Grupos de recursos en el menú de la izquierda, puede buscarlo en función de la convención de nomenclatura. Aquí aparece una imagen mía: es la última de la lista.

Ejecución de la imagen

Ahora es el momento de extraer la imagen y ejecutarla en AKS. La forma más fácil de hacerlo desde Azure Portal es usar el servicio Cloud Shell. Encontrará el icono en la parte superior derecha de Azure Portal. Tenga en cuenta que en este tutorial se usa el shell de Bash.

Una vez cargado el shell, escriba el siguiente comando:

kubectl run es-acctdemo --image acrmf50.azurecr.io/es-acctdemo --port=9040

Este comando extrae la imagen del repositorio acrmf50.azurecr.io y la carga en AKS. Entonces ejecuta la imagen con el puerto 9040 abierto. Quizá recuerde que este era el puerto que tenía abierto para la imagen de Docker. Lo necesita para acceder a Enterprise Server.

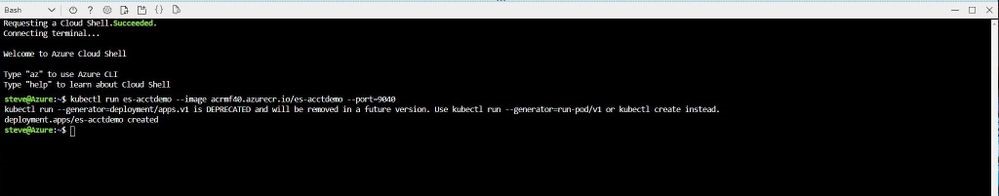

Kubernetes debe responder con un mensaje que indique que se ha creado la implementación.

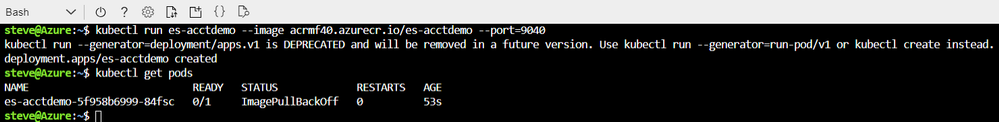

Para ver si el contenedor está realmente en ejecución, escriba: kubectl get pods.

Debería ver es-acctdemo como pod en ejecución, tal y como se ve en la imagen siguiente.

Felicidades. Ahora está ejecutando Enterprise Server en Azure Kubernetes Service. En el siguiente artículo, le mostraré cómo acceder a la consola de administración de Enterprise Server y también cómo aprovechar Kubernetes para escalar horizontalmente la implementación.
