Ejemplo de configuración: dispositivo Cisco ASA (IKEv2/no BGP)

En este artículo se proporciona un ejemplo de configuración para conectar dispositivos Cisco Adaptive Security Appliance (ASA) a puertas de enlace de VPN de Azure. El ejemplo se aplica a dispositivos Cisco ASA que ejecutan IKEv2 sin Border Gateway Protocol (BGP).

Detalles del dispositivo

  • Proveedor del dispositivo: Cisco
  • Modelo del dispositivo: ASA
  • Versión de destino: 8.4 y posteriores
  • Modelo probado: ASA 5505
  • Versión probada: 9.2
  • Versión de IKE: IKEv2
  • BGP: No
  • Tipo de Azure VPN Gateway VPN Gateway basada en rutas

Nota:

La configuración de ejemplo conecta un dispositivo Cisco ASA a una puerta de enlace de VPN basada en rutas de Azure. La conexión usa una directiva de IPsec/IKE personalizada con la opción UsePolicyBasedTrafficSelectors, como se describe en este artículo.

El ejemplo requiere que los dispositivos ASA usen la directiva IKEv2 con configuraciones basadas en listas de acceso, no basadas en VTI. Consulte las especificaciones del proveedor de dispositivos VPN para comprobar que los dispositivos VPN locales admiten la directiva IKEv2.

Requisitos del dispositivo VPN

Las puertas de enlace de VPN de Azure usan los conjuntos de protocolos IPsec o IKE estándar para establecer túneles VPN de sitio a sitio (S2S). Consulte Acerca de los dispositivos VPN para obtener los parámetros detallados del protocolo IPsec o IKE y los algoritmos criptográficos predeterminados para las puertas de enlace de VPN de Azure.

Nota:

También puede especificar una combinación exacta de algoritmos criptográficos y niveles de clave para una conexión específica, como se describe en Acerca de los requisitos criptográficos. Si especifica una combinación específica de algoritmos y niveles de clave, asegúrese de que usa las especificaciones correspondientes en los dispositivos VPN.

Un solo túnel VPN

Esta configuración consta de un solo túnel VPN S2S entre una puerta de enlace de VPN de Azure y el dispositivo VPN local. Opcionalmente puede configurar BGP a través del túnel VPN.

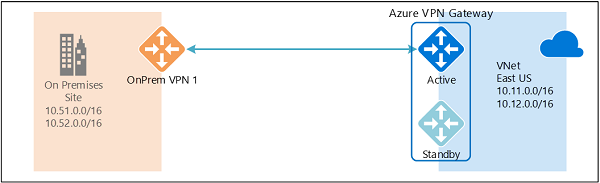

Túnel VPN S2S único

Para obtener instrucciones paso a paso sobre cómo crear las configuraciones de Azure consulte la configuración de túnel VPN único.

Información de puerta de enlace de VPN y de red virtual

En esta sección se muestran los parámetros de este ejemplo.

Parámetro Valor
Prefijos de direcciones de red virtual 10.11.0.0/16
10.12.0.0/16
Dirección IP de la puerta de enlace de VPN de Azure Azure_Gateway_Public_IP
Prefijos de direcciones locales 10.51.0.0/16
10.52.0.0/16
Dirección IP del dispositivo VPN local OnPrem_Device_Public_IP
*Red Virtual BGP ASN 65010
*Dirección IP del par BGP de Azure 10.12.255.30
*ASN de BGP local 65050
*Dirección IP del par BGP local 10.52.255.254

* Parámetro opcional solo para BGP.

Parámetros y directivas de IPsec o IKE

En la tabla siguiente se enumeran los algoritmos y parámetros de IPsec o IKE que se usan en el ejemplo. Consulte las especificaciones del dispositivo VPN para asegurarse de que todos los algoritmos enumerados anteriormente son compatibles con los modelos de dispositivo VPN y las versiones de firmware.

IPsec o IKEv2 Valor
Cifrado IKEv2 AES256
Integridad de IKEv2 SHA384
Grupo DH DHGroup24
*Cifrado IPsec AES256
*Integridad de IPsec SHA1
Grupo PFS PFS24
Vigencia de SA QM 7\.200 segundos
Selector de tráfico UsePolicyBasedTrafficSelectors $True
Clave previamente compartida PreSharedKey

*En algunos dispositivos, la integridad de IPsec tiene que ser un valor null cuando el algoritmo de cifrado de IPsec es AES-GCM.

Compatibilidad con dispositivos ASA

  • La compatibilidad con IKEv2 requiere la versión 8.4 y versiones posteriores de ASA.

  • La compatibilidad con grupos DH y PFS por encima del Grupo 5, requiere la versión ASA 9.x.

  • La compatibilidad para cifrado IPsec con AES-GCM e integridad de IPsec con SHA-256, SHA-384 y SHA-512, requiere la versión ASA 9.x. Este requisito de compatibilidad se aplica a los dispositivos ASA más nuevos. En el modelo de la publicación, los modelos 5505, 5510, 5520, 5540, 5550 y 5580 de ASA no admiten estos algoritmos. Consulte las especificaciones del dispositivo VPN para asegurarse de que todos los algoritmos enumerados anteriormente son compatibles con los modelos de dispositivo VPN y las versiones de firmware.

Ejemplo de configuración de dispositivo

El script proporciona un ejemplo que se basa en la configuración y los parámetros que se describen en las secciones anteriores. La configuración del túnel VPN de S2S consta de las siguientes partes:

  1. Interfaces y rutas
  2. Listas de acceso
  3. Directiva y parámetros de IKE (fase 1 o modo principal)
  4. Directiva y parámetros de IPsec (fase 2 o modo rápido)
  5. Otros parámetros, tales como bloqueo MSS de TCP

Importante

Realice los pasos siguientes antes de usar el script de ejemplo. Reemplace los valores de marcador de posición en el script con los ajustes de dispositivo para la configuración.

  • Especifique la configuración de interfaz para interfaces internas y externas.
  • Identifique las rutas para las redes internas o privadas, y públicas o externas.
  • Asegúrese de que todos los nombres y números de directiva son únicos en el dispositivo.
  • Asegúrese de que el dispositivo admite algoritmos criptográficos.
  • Reemplace los siguiente valores de marcador de posición con valores reales para la configuración:
    • Nombre de la interfaz externa: outside
    • Azure_Gateway_Public_IP
    • OnPrem_Device_Public_IP
    • IKE: Pre_Shared_Key
    • Nombres de la red virtual y la puerta de enlace de red local: VNetName y LNGName
    • Prefijos de direcciones de red de la red virtual y local
    • Máscaras de red correctas

Script de ejemplo

! Sample ASA configuration for connecting to Azure VPN gateway
!
! Tested hardware: ASA 5505
! Tested version:  ASA version 9.2(4)
!
! Replace the following place holders with your actual values:
!   - Interface names - default are "outside" and "inside"
!   - <Azure_Gateway_Public_IP>
!   - <OnPrem_Device_Public_IP>
!   - <Pre_Shared_Key>
!   - <VNetName>*
!   - <LNGName>* ==> LocalNetworkGateway - the Azure resource that represents the
!     on-premises network, specifies network prefixes, device public IP, BGP info, etc.
!   - <PrivateIPAddress> ==> Replace it with a private IP address if applicable
!   - <Netmask> ==> Replace it with appropriate netmasks
!   - <Nexthop> ==> Replace it with the actual nexthop IP address
!
! (*) Must be unique names in the device configuration
!
! ==> Interface & route configurations
!
!     > <OnPrem_Device_Public_IP> address on the outside interface or vlan
!     > <PrivateIPAddress> on the inside interface or vlan; e.g., 10.51.0.1/24
!     > Route to connect to <Azure_Gateway_Public_IP> address
!
!     > Example:
!
!       interface Ethernet0/0
!        switchport access vlan 2
!       exit
!
!       interface vlan 1
!        nameif inside
!        security-level 100
!        ip address <PrivateIPAddress> <Netmask>
!       exit
!
!       interface vlan 2
!        nameif outside
!        security-level 0
!        ip address <OnPrem_Device_Public_IP> <Netmask>
!       exit
!
!       route outside 0.0.0.0 0.0.0.0 <NextHop IP> 1
!
! ==> Access lists
!
!     > Most firewall devices deny all traffic by default. Create access lists to
!       (1) Allow S2S VPN tunnels between the ASA and the Azure gateway public IP address
!       (2) Construct traffic selectors as part of IPsec policy or proposal
!
access-list outside_access_in extended permit ip host <Azure_Gateway_Public_IP> host <OnPrem_Device_Public_IP>
!
!     > Object group that consists of all VNet prefixes (e.g., 10.11.0.0/16 &
!       10.12.0.0/16)
!
object-group network Azure-<VNetName>
 description Azure virtual network <VNetName> prefixes
 network-object 10.11.0.0 255.255.0.0
 network-object 10.12.0.0 255.255.0.0
exit
!
!     > Object group that corresponding to the <LNGName> prefixes.
!       E.g., 10.51.0.0/16 and 10.52.0.0/16. Note that LNG = "local network gateway".
!       In Azure network resource, a local network gateway defines the on-premises
!       network properties (address prefixes, VPN device IP, BGP ASN, etc.)
!
object-group network <LNGName>
 description On-Premises network <LNGName> prefixes
 network-object 10.51.0.0 255.255.0.0
 network-object 10.52.0.0 255.255.0.0
exit
!
!     > Specify the access-list between the Azure VNet and your on-premises network.
!       This access list defines the IPsec SA traffic selectors.
!
access-list Azure-<VNetName>-acl extended permit ip object-group <LNGName> object-group Azure-<VNetName>
!
!     > No NAT required between the on-premises network and Azure VNet
!
nat (inside,outside) source static <LNGName> <LNGName> destination static Azure-<VNetName> Azure-<VNetName>
!
! ==> IKEv2 configuration
!
!     > General IKEv2 configuration - enable IKEv2 for VPN
!
group-policy DfltGrpPolicy attributes
 vpn-tunnel-protocol ikev1 ikev2
exit
!
crypto isakmp identity address
crypto ikev2 enable outside
!
!     > Define IKEv2 Phase 1/Main Mode policy
!       - Make sure the policy number is not used
!       - integrity and prf must be the same
!       - DH group 14 and above require ASA version 9.x.
!
crypto ikev2 policy 1
 encryption       aes-256
 integrity        sha384
 prf              sha384
 group            24
 lifetime seconds 86400
exit
!
!     > Set connection type and pre-shared key
!
tunnel-group <Azure_Gateway_Public_IP> type ipsec-l2l
tunnel-group <Azure_Gateway_Public_IP> ipsec-attributes
 ikev2 remote-authentication pre-shared-key <Pre_Shared_Key>
 ikev2 local-authentication  pre-shared-key <Pre_Shared_Key>
exit
!
! ==> IPsec configuration
!
!     > IKEv2 Phase 2/Quick Mode proposal
!       - AES-GCM and SHA-2 requires ASA version 9.x on newer ASA models. ASA
!         5505, 5510, 5520, 5540, 5550, 5580 are not supported.
!       - ESP integrity must be null if AES-GCM is configured as ESP encryption
!
crypto ipsec ikev2 ipsec-proposal AES-256
 protocol esp encryption aes-256
 protocol esp integrity  sha-1
exit
!
!     > Set access list & traffic selectors, PFS, IPsec proposal, SA lifetime
!       - This sample uses "Azure-<VNetName>-map" as the crypto map name
!       - ASA supports only one crypto map per interface, if you already have
!         an existing crypto map assigned to your outside interface, you must use
!         the same crypto map name, but with a different sequence number for
!         this policy
!       - "match address" policy uses the access-list "Azure-<VNetName>-acl" defined
!         previously
!       - "ipsec-proposal" uses the proposal "AES-256" defined previously
!       - PFS groups 14 and beyond requires ASA version 9.x.
!
crypto map Azure-<VNetName>-map 1 match address Azure-<VNetName>-acl
crypto map Azure-<VNetName>-map 1 set pfs group24
crypto map Azure-<VNetName>-map 1 set peer <Azure_Gateway_Public_IP>
crypto map Azure-<VNetName>-map 1 set ikev2 ipsec-proposal AES-256
crypto map Azure-<VNetName>-map 1 set security-association lifetime seconds 7200
crypto map Azure-<VNetName>-map interface outside
!
! ==> Set TCP MSS to 1350
!
sysopt connection tcpmss 1350
!

Comandos de depuración simples

Use los siguientes comandos de ASA para fines de depuración:

  • Mostrar la asociación de seguridad (SA) de IPsec o IKE:

    show crypto ipsec sa
show crypto ikev2 sa

  • Entrar en modo de depuración:

    debug crypto ikev2 platform <level>
debug crypto ikev2 protocol <level>

    Los comandos debug pueden generar resultados significativos en la consola.

  • Mostrar las configuraciones actuales en el dispositivo:

    show run

    Usar subcomandos show para enumerar partes de la configuración del dispositivo, por ejemplo:

    show run crypto
show run access-list
show run tunnel-group

Pasos siguientes

Para configurar activo-activo entre entornos y las conexiones de red virtual a red virtual, consulte Configuración de conexiones VPN activo-activo con puertas de enlace VPN.
