Uso de Log Analytics para examinar registros del firewall de aplicaciones web (WAF) de Application Gateway

Una vez que el WAF de Application Gateway está operativo, puede habilitar registros para inspeccionar lo que sucede con cada solicitud. Los registros del firewall proporcionan información sobre lo que el WAF evalúa, empareja y bloquea. Con Log Analytics de Azure Monitor, puede examinar los datos de los registros del firewall para ofrecer incluso más información. Para obtener más información sobre la creación de un área de trabajo de Log Analytics, vea Creación de un área de trabajo de Log Analytics en Azure Portal. Para obtener más información sobre las consultas de registro, vea Análisis de datos de registro en Azure Monitor.

Importar registros de WAF

Para importar registros del firewall en Log Analytics, consulte Mantenimiento del back-end, registros de recursos y métricas de Application Gateway. Cuando tenga los registros del firewall en el área de trabajo de Log Analytics, puede ver datos, escribir consultas, crear visualizaciones y agregarlas al panel del portal.

Explorar datos con ejemplos

Para ver los datos sin procesar del registro del firewall, puede ejecutar la consulta siguiente:

AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"

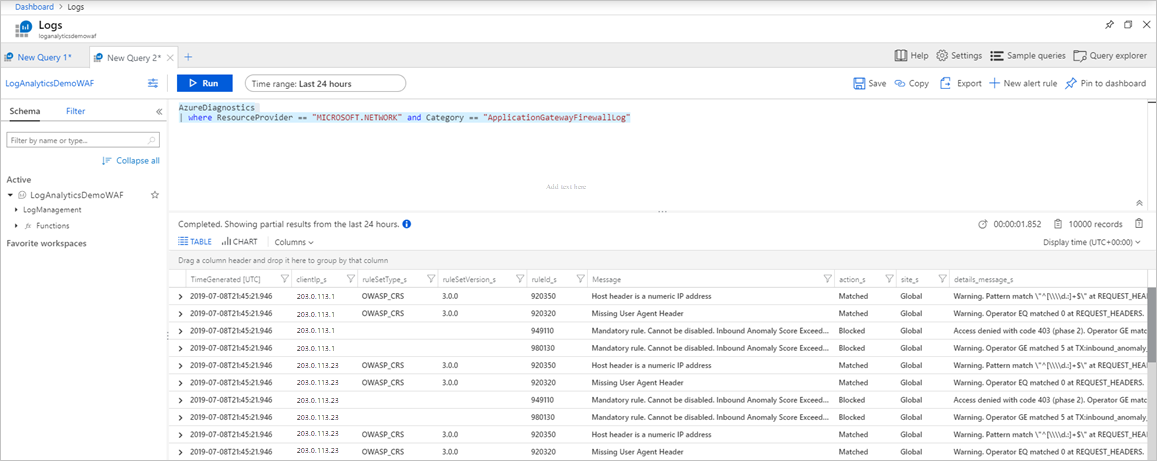

Su aspecto es similar al de la siguiente consulta:

Puede explorar en profundidad los datos y trazar gráficos o crear visualizaciones desde aquí. Vea las siguientes consultas como punto de partida:

Solicitudes emparejadas o bloqueadas por IP

AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"
| summarize count() by clientIp_s, bin(TimeGenerated, 1m)
| render timechart

Solicitudes emparejadas o bloqueadas por URI

AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"
| summarize count() by requestUri_s, bin(TimeGenerated, 1m)
| render timechart

Principales reglas emparejadas

AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"
| summarize count() by ruleId_s, bin(TimeGenerated, 1m)
| where count_ > 10
| render timechart

Principales cinco grupos de reglas emparejadas

AzureDiagnostics
| where ResourceProvider == "MICROSOFT.NETWORK" and Category == "ApplicationGatewayFirewallLog"
| summarize Count=count() by details_file_s, action_s
| top 5 by Count desc
| render piechart

Agregar al panel

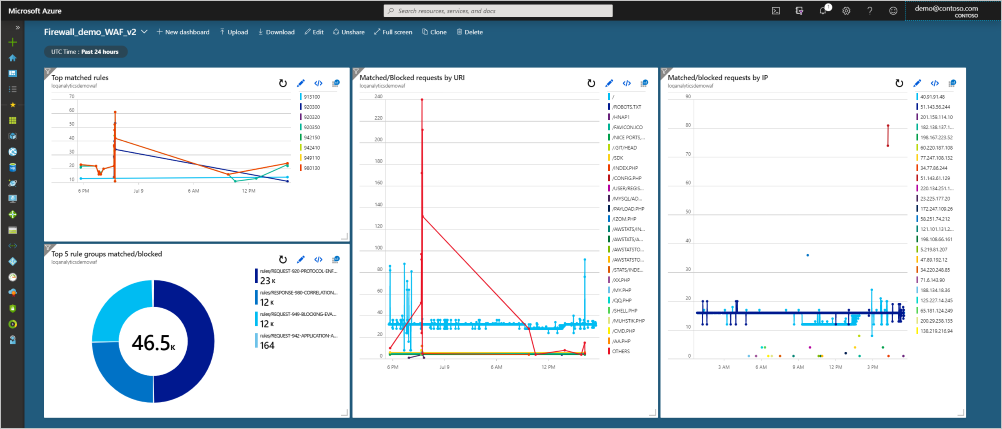

Una vez que se crea una consulta, se puede agregar al panel. Seleccione Anclar al panel en la parte superior derecha del área de trabajo de Log Analytics. Con las cuatro consultas anteriores ancladas a un panel de ejemplo, estos son los datos que se pueden ver de un vistazo:

Pasos siguientes

Mantenimiento del back-end, registros de recursos y métricas de Application Gateway
