Terminología del Diseñador de centros de datos lógicos

Actualización: noviembre 2007

En el Diseñador de sistemas distribuidos, puede utilizar el Diseñador de centros de datos lógicos para abstraer y representar parte de un centro de datos físicos mediante servidores lógicos, extremos, conexiones y zonas. Desde el Cuadro de herramientas, puede arrastrar prototipos hasta el diagrama de centros de datos lógicos para definir servidores lógicos, zonas y extremos. A continuación, puede conectar servidores lógicos y zonas a través de sus extremos. Para obtener más información, vea Información general sobre el Diseñador de centros de datos lógicos.

Las ilustraciones siguientes muestran el Diseñador de centros de datos lógicos y un diagrama de centros de datos lógicos.

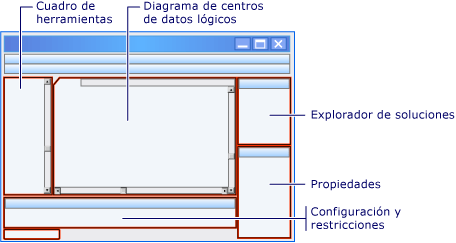

Diseñador de centros de datos lógicos

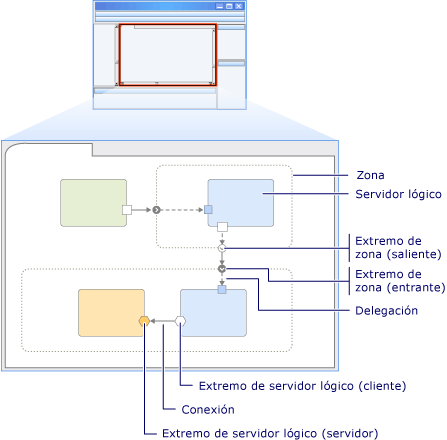

Diagrama de centros de datos lógicos

La tabla siguiente presenta la terminología asociada al Diseñador de centros de datos lógicos.

Término	Definición
Diagrama de centros de datos lógicos	El diagrama utilizado para crear una representación lógica de un centro de datos. El archivo del diagrama de centros de datos lógicos (.ldd) contiene información basada en el Modelo de definición del sistema (SDM). Para obtener más información, vea los temas siguientes: Información general sobre el modelo de definición del sistema (SDM) Relaciones entre los documentos del modelo de definición del sistema (SDM)
Centro de datos lógico	Representa y resume parte de un centro de datos físico utilizando servidores lógicos, extremos, conexiones y zonas.
Servidor lógico	Representa el entorno en tiempo de ejecución en el que se implementará una aplicación. También puede restringir los tipos de aplicaciones que un servidor lógico puede alojar cuando se define la implementación para un sistema. Así mismo, puede aplicar opciones de configuración a un servidor lógico y configurar restricciones. Para obtener más información, vea Información general sobre servidores lógicos en diagramas de centros de datos lógicos.
Extremo del servidor lógico	Representa un punto de conexión para un servidor lógico, y puede ser de tipo cliente o servidor. Además, puede restringir los tipos de extremos de aplicación que se pueden enlazar con un extremo de servidor lógico cuando se define la implementación para un sistema. También puede aplicar opciones de configuración a un extremo del servidor lógico y configurar restricciones. Para obtener más información, vea Información general sobre extremos en zonas y servidores lógicos.
Zona	Representa una partición lógica o límite de comunicación dentro de un centro de datos en un diagrama de centros de datos lógicos. Sin embargo, una zona puede representar cualquier tipo de límite (por ejemplo, límites de confianza). Puede restringir los tipos de servidores lógicos que la zona puede contener. Las zonas y los servidores lógicos que contienen están sujetos a restricciones de comunicación que se especifican en los extremos de zona. Para obtener más información, vea Información general sobre zonas en los diagramas de centros de datos lógicos.
Extremo de zona	Representa un extremo de conexión y comunicación para una zona, y puede ser de tipo entrante, saliente o bidireccional. Un extremo de zona delega la comunicación a los extremos de servidores lógicos dentro de la zona. Puede aplicar restricciones a la comunicación entre servidores lógicos dentro y fuera de una zona. También puede aplicar opciones de configuración a un extremo de zona y configurar restricciones. Para obtener más información, vea Información general sobre extremos en zonas y servidores lógicos.
Conexión	Representa cómo los servidores lógicos se conectan entre sí en el centro de datos. Para obtener más información, vea Comunicación con zonas y servidores lógicos.
Delegación	Representa la delegación de comunicación entre un extremo de zona y un extremo de servidor lógico. Para obtener más información, vea Comunicación con zonas y servidores lógicos.
Prototipo de servidor lógico	Un servidor lógico preconfigurado en el Cuadro de herramientas que se puede utilizar para definir servidores lógicos en el diagrama de centros de datos lógicos. Por ejemplo, puede arrastrar el prototipo del Servidor Web de IIS desde el Cuadro de herramientas para definir un servidor de IIS que puede alojar aplicaciones ASP.NET. También puede crear prototipos personalizados. Para obtener más información, vea los temas siguientes: Prototipos de servidores lógicos en el Diseñador de centros de datos lógicos Cómo: Crear prototipos personalizados a partir de zonas y servidores lógicos configurados
