Introducción a Surface Thunderbolt 4 Dock

Surface Thunderbolt 4 Dock ofrece transferencia de datos de alta velocidad, administración y seguridad empresariales integradas,1 y la versatilidad para conectar los periféricos más importantes.

  • USB4/Thunderbolt 4 de alta velocidad en puertos USB-C. Conecte un cable para encender el dispositivo, conecte dos monitores 4K a hasta 60 Hz2 y transfiera datos y archivos a un máximo de 40 Gbps.
  • La potencia de carga que necesita para sus dispositivos y accesorios. Conecte y encienda su portátil con hasta 96 vatios de acceso directo de energía y potencia de carga adicional para su teléfono y accesorios. 3
  • Innovaciones de diseño. Incorpora un 20% de plástico4 y ~99% reciclable sin plásticos de un solo uso. 5 Los indicadores táctiles elevados en los puertos mejoran la accesibilidad.

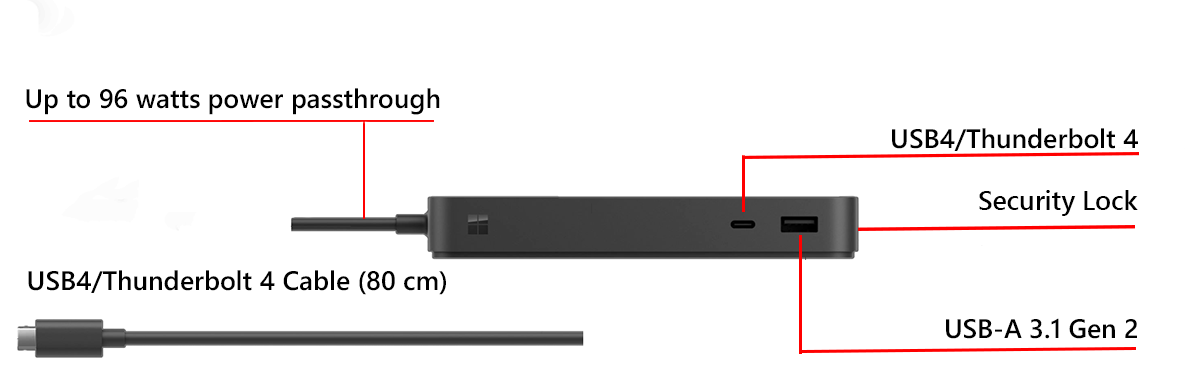

Captura de pantalla que muestra una vista frontal del muelle.

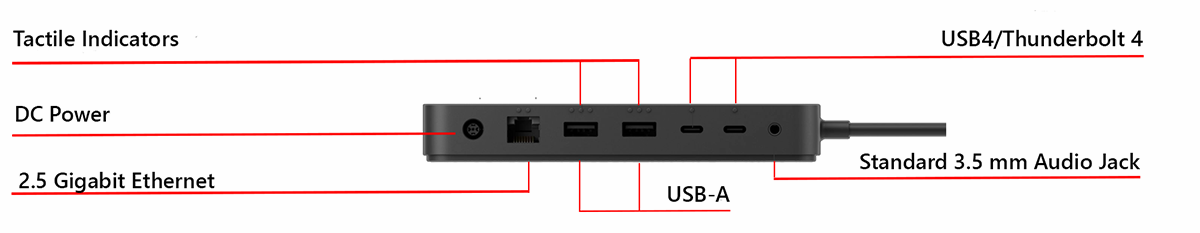

Captura de pantalla que muestra una vista trasera del muelle.

Administración y seguridad sencillas desde cualquier lugar

Surface Thunderbolt 4 Dock ayuda a mejorar la eficiencia de TI y a reducir la sobrecarga y los costos de soporte técnico a través de la optimización del software de Microsoft. Es la base más destacada de Microsoft para la administración de TI, que admite el Modo de administración empresarial (SEMM) de Surface para Dock y Wake on LAN en los modos de suspensión S4/S5.

  • SEMM para dock. Diseñado para bloquear rápidamente los puertos de la base en entornos críticos y restringir la funcionalidad a dispositivos específicos, lo que permite a las organizaciones simplificar y proteger la administración de TI. Para obtener más información, consulta Proteger los puertos de Surface Dock con el modo de administración de Surface Enterprise.
  • Actualizaciones de firmware a través de Windows Update. Mantenga el acoplamiento actualizado con actualizaciones automáticas o paquetes de firmware y controladores de actualización descargables.
  • Acceso directo de la dirección MAC.6 Mantenga la identidad de red del dispositivo de una base a otra para facilitar la administración en áreas de trabajo compartidas o entornos de acoplamiento.
  • Wake-on-LAN desde Modern Standby. Los administradores de TI pueden reactivar de forma remota los dispositivos conectados a Surface Thunderbolt 4 Dock y realizar automáticamente tareas de administración.
  • Compatibilidad con Instrumental de administración de Windows (WMI). Los administradores de TI pueden supervisar y administrar de forma remota el firmware más reciente, la configuración de directivas y los datos relacionados en los dispositivos Surface Thunderbolt 4 Dock. Para obtener más información, consulta Administrar Surface Dock con WMI.
  • Soporte centralizado & servicio de garantía. Los administradores de TI pueden obtener soporte técnico directo a través del Portal de administración de Surface o el Portal de soporte técnico de Surface.

Compatibilidad

Surface Thunderbolt 4 Dock está optimizado para dispositivos con un puerto USB4/Thunderbolt 4, incluidos los siguientes dispositivos Surface para empresas:

  • Surface Laptop 7th Edition con procesadores Intel Core Ultra (serie 2)
  • Surface Pro 11ª edición con procesadores Intel Core Ultra (serie 2)
  • Surface Laptop 7th Edition con procesadores Qualcomm Snapdragon
  • Surface Pro 11ª edición con procesadores Qualcomm Snapdragon
  • Surface Laptop 6
  • Surface Laptop 5
  • Surface Laptop Studio (todas las generaciones)
  • Surface Pro 10
  • Surface Pro 10 con 5G
  • Surface Pro 9 (Intel/Wi-Fi)
  • Surface Pro 8

Nota

La conexión Thunderbolt 4 admite hasta dos pantallas externas de 4K a 60Hz (cuando son compatibles con el dispositivo y la pantalla).

Surface Thunderbolt 4 Dock es compatible con los siguientes dispositivos Surface para empresas con puertos USB-C:

  • Surface Laptop, 13 pulgadas
  • Surface Pro, 12 pulgadas
  • Surface Pro 9 con 5G
  • Surface Pro 7+
  • Surface Pro 7
  • Surface Pro X
  • Surface Laptop 4
  • Surface Laptop 3 7
  • Surface Laptop Go (todas las generaciones)
  • Surface Go 4
  • Surface Go 3
  • Surface Go 2
  • Surface Book 3
  • Surface Studio 2+ (sin carga)

Nota

La conexión USB-C admite una pantalla externa de hasta 4 K a 60Hz (cuando es compatible con el dispositivo y la pantalla). O puede encadenar más monitores, como se describe en la sección de esta página: Conectar varios monitores a dispositivos sin USB4/Thunderbolt 4.

Sugerencia

Puedes usar Surface Thunderbolt 4 Dock con cualquier PC host con USB4/ Thunderbolt 4. La compatibilidad completa con las características de administración y seguridad empresariales es exclusiva de los dispositivos Surface. Las actualizaciones automáticas de firmware a través de Windows Update solo funcionan en equipos basados en Windows.

Componentes

Captura de pantalla que muestra la vista frontal de los componentes. Vista frontal

Captura de pantalla que muestra la vista orientada hacia atrás de los componentes. Vista orientada hacia atrás

USB

  • Un USB-A frontal (USB 3.2 Gen 2, 7.5 W)
  • Un USB-C frontal (USB4/Thunderbolt 4, pantalla de vídeo habilitada, 15 W)
  • Dos USB-A traseros (USB 3.2 Gen 2, 7.5 W)
  • Dos USB-C traseros (USB4/Thunderbolt 4, pantalla de vídeo habilitada, 15 W)

Ethernet

  • Puerto Ethernet de 2,5 gigabits.

Fuente de alimentación externa

  • Fuente de alimentación de 165 W y acceso directo de hasta 96 W a un PC conectado, con soporte para 100V-240V.

Cable Matters Desk Mount for Microsoft Surface Thunderbolt 4 Dock

Optimice el acceso al puerto, ahorre espacio en el escritorio y mejore la seguridad con el montaje Cable Matters diseñado específicamente para Surface Thunderbolt 4 Dock y diseñado para accesorios con certificación Surface.

  • Facilita la interacción de una sola mano con Microsoft Surface Thunderbolt 4 Dock
  • Mejora el acceso a los puertos mediante la estabilización
  • Ahorra espacio en el escritorio mediante la administración de cables
  • Se integra fácilmente con dispositivos de bloqueo para una seguridad adicional

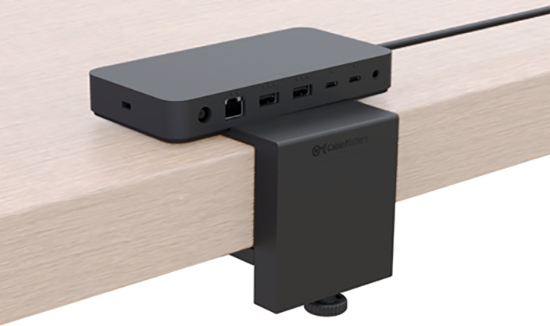

Captura de pantalla que muestra el montaje de Cable Matters.

Comparación de Surface Docks

Característica Surface Thunderbolt 4 Dock Adaptador Surface USB4 Dock Surface Dock 2 Surface USB-C Travel Dock
Tipo Dock más completo Muelle estacionario completo Acoplamiento heredado Concentrador portátil
Surface Connect No No No
Dispositivos host óptimos Surface Laptop 7th Edition, procesador Snapdragon; Surface Laptop 7th Edition, procesador Intel; Surface Laptop 6, Surface Pro 11ª edición, procesador Snapdragon; Surface Pro 11ª edición, procesador Intel; Surface Pro 10, Surface Pro 10 con 5G, Surface Pro 9, Surface Pro 8, Surface Laptop Studio 2, Surface Laptop Studio Surface Laptop 7th Edition, procesador Snapdragon; Surface Laptop 7th Edition, procesador Intel; Surface Pro 11ª edición, procesador Snapdragon; Surface Pro 11ª edición, procesador Intel; Surface Pro 10, Surface Pro 9 (Intel/Wi-Fi), Surface Laptop Studio (todas las generaciones) Surface Pro 9 con 5G, Surface Laptop 4, Surface Laptop Go 2, Surface Go 3 Dispositivos USB-C universales
USB-A Un USB-A frontal (USB 3.2 Gen 2, 7.5 W)

Dos USB-A traseros (USB 3.2 Gen 2, 7.5 W)
Un USB-A frontal (USB 3.2 Gen 2, 7.5 W) Dos USB 3.2 Gen 2 con orientación trasera (potencia de 7.5 W) Un puerto USB-A
Mini puerto de visualización Ninguno Ninguno Ninguno Ninguno
USB-C Un USB-C frontal (USB 4 Thunderbolt 4, pantalla de vídeo habilitada, 15 W)

Dos USB-C traseros (USB4/Thunderbolt 4, pantalla de vídeo habilitada, 15 W)
Un USB-C frontal (USB4 Gen 3, compatible con Thunderbolt 4, pantalla de vídeo habilitada, 7,5 W)
Un USB-C trasero (USB4 Gen 3, vídeo habilitado, 7,5 W)
Dos USB 3.2 Gen2 frontales
(potencia de 15 W)
Dos USB 3.2 Gen 2 orientados hacia atrás (DP1.4a)
(potencia de 7,5 W)
Un puerto USB-C
HDMI Ninguna Un HDMI 2.1 orientado hacia atrás Ninguna Un puerto HDMI
Entrada/salida de audio de 3,5 mm No
Ethernet Sí 2,5 gigabits Sí 1 gigabit Sí 1 gigabit Sí 1 gigabit
Entrada de alimentación de CONTROLADOR de dominio No
Bloqueo de Kensington No
Longitud del cable 80 cm 80 cm 80 cm N/A (diseño portátil)
Potencia del host 96 W 65 W 120 W Ninguna
Alimentación de carga USB 67.5 W 65 W 60 W Ninguna
Velocidad de bits USB Hasta 32 Gbps Hasta 40 Gbps Hasta 10 Gbps velocidades de Standard USB-C
Supervisión de la compatibilidad Dual 4K @ 60Hz Dual 4K @ 60 Hz o 8K a 30 Hz Dual 4K @ 60 Hz
o 1 x 4K @120 Hz
Monitor único
Wake-on-LAN desde el modo de espera moderno No
Wake-on-LAN desde los modos de suspensión S4/S5 No No
Arranque PXE de red No
Control de acceso del host SEMM No No
Control de acceso al puerto SEMM8 No No
Soporte técnico de mantenimiento Windows Update, Surface App o MSI Windows Update, Surface App o MSI Windows Update o MSI Ninguna

Conexión de varios monitores a dispositivos

Puedes encadenar hasta ocho monitores conectando una serie de dispositivos de pantalla mediante una conexión cableada desde el monitor para supervisar en una serie, en lugar de conectar cada monitor directamente a Surface Thunderbolt 4 Dock.

Para conectar los monitores de cadena, necesita dos o más monitores que admitan al menos DisplayPort 1.2 y Transporte multi Stream (MST). Muestra esa función como un vínculo intermedio en la cadena que debe incluir puertos de salida DisplayPort y puertos de entrada. También necesita una tarjeta de vídeo o gráficos (GPU) en su PC que admita DisplayPort 1.2 y MST.

Nota

La resolución y la frecuencia de actualización se reducen al encadenar en cadena dos o más monitores.

Para conectar el equipo a varios monitores mediante DisplayPort MST:

  1. Conecte el equipo a la conexión DisplayPort-In en el primer monitor.
  2. Conecte la conexión DisplayPort-Out del primer monitor a la conexión DisplayPort-In en el segundo monitor. Para encadenar más de dos monitores, siga una secuencia similar: el primer monitor se conecta al segundo, el segundo monitor se conecta al tercero, etc.
  3. Use el menú Pantalla en pantalla (OSD) para habilitar DisplayPort 1.2 en el monitor. Para más información, consulte el manual de usuario del monitor.

Realizar un pedido

Apéndice: Especificaciones técnicas de Surface Thunderbolt 4 Dock

Característica Descripción
Compatibilidad Diseñado para dispositivos con USB-C con puerto USB 4/Thunderbolt 4:
Surface Laptop 5
Surface Laptop 6
Surface Laptop 7th Edition, procesador Snapdragon
Surface Laptop Studio
Surface Laptop Studio 2
Surface Pro 8
Surface Pro 9 (Intel/Wi-Fi)
Surface Pro 10
Surface Pro 10 con 5G
Surface Pro 11ª edición, procesador Snapdragon
La conexión Thunderbolt 4 admite dos pantallas externas de 4 K a hasta 60 Hz (cuando son compatibles con el dispositivo y la pantalla)

Compatible con dispositivos con puertos USB-C:
Surface Pro 9 con 5G
Surface Pro 7+
Surface Pro 7
Surface Pro X
Surface Laptop 4
Surface Laptop 3 *
Surface Laptop Go 2
Surface Laptop Go
Surface Go 3
Surface Go 2
Surface Book 3
Surface Studio 2+ (sin carga)

La conexión USB-C admite una pantalla externa de 4 K de hasta 60 Hz (cuando es compatible con el dispositivo y la pantalla)9
Dimensiones 5,91" x 2,95"x 0,84" (150 mm x 75 mm x 21,3 mm)
Grosor 0.9 lb. (410 g)
Conexiones Fuente de alimentación de 165 W (acceso directo de hasta 96 W)
Cable USB4/Thunderbolt 4 con indicador de carga LED (80 cm)
1 USB-A frontal (USB 3.2 Gen 2, 7.5 W)
1 USB-C frontal (USB4/Thunderbolt 4, pantalla de vídeo habilitada, 15 W)
2 USB-A trasero (USB 3.2 Gen 2, 7.5 W)
2 USB-C trasero (USB4/Thunderbolt 4, pantalla de vídeo habilitada, 15 W)
1 Ethernet (2,5 Gbit/s)
Conector de audio de 3,5 mm
Compatibilidad con bloqueos de seguridad (compatible con Kensington)
Tornillo de montaje para montajes de escritorio
Compatible con cable Matters Desk Mount para Microsoft Surface Thunderbolt 4 Dock10
¿Qué hay en la caja? Microsoft Surface Thunderbolt 4 Dock
Fuente de alimentación de 165 W
Capacidad de administración Para dispositivos host compatibles:
Modo de administración de Surface Enterprise para Dock11
Emulación de direcciones de Access Control multimedia (MAC)
Actualización de firmware a través de Windows Update y aplicación Surface
Wake-on-LAN desde el modo de espera moderno
Accesibilidad Indicadores táctiles para la identificación de puertos
Materiales Los gabinetes de acoplamiento y PSU de Microsoft Surface Thunderbolt 4 (excepto el cable AC) se atribuyen al 20 % de plástico enlazado al océano12
Garantía13 Garantía limitada de un año

Problemas conocidos

Problema Solución
Surface Thunderbolt 4 Dock no se enumera por completo con Surface Laptop 3 con procesador AMD (SKU del sistema: Surface_Laptop_3_1873), lo que provoca un error en el audio. Este problema solo afecta a los dispositivos Surface Laptop 3 con un procesador AMD. Microsoft está buscando activamente encontrar una solución a este problema.

Apéndice

Característica Surface Thunderbolt 4 Surface Dock 2 Concentrador de adaptadores de viaje USB-C
Tipo o protocolo de conexión Thunderbolt 4 Surface Connect USB Gen 2 + DP 1.4 HBR3 USB 3.2 Gen 2 Tipo-C MFDP
Compatibilidad con la visualización 2 x 4K UltraHD @ 60 Hz en cualquier 2 de 3 puertos USB-C 2 x 4K UltraHD @ 60 Hz en dos puertos USB-C laterales traseros 1 x HDMI UltraHD @ 60 Hz o 1x VGA QuadHD @ 60 Hz
Puertos USB 3x USB-A con USB 3.2 Gen 2 (10 Gbps) 2 x USB-A con USB 3.2 Gen 2 (10 Gbps) 1 x USB-A y 1x USB-C con USB 3.2 Gen 2 (10 Gbps)
Compatibilidad con Ethernet 2.5 Gigabit Ethernet Gigabit Ethernet Giga Ethernet
Conector de audio 3,5 mm con salida estéreo y entrada de micrófono 3,5 mm con salida estéreo y entrada de micrófono N/D
Carga de energía USB PD 3.0 con velocidad de carga de 60 W Carga de Surface Connect de 120 W N/D
Confianza del dispositivo Solo los dispositivos de confianza pueden acceder a la transferencia de datos USB Solo los dispositivos de confianza pueden acceder a la transferencia de datos USB N/D

Obtén más información

Referencias

  1. El modo de administración de Surface Enterprise para acceso directo de direcciones MAC y dock está disponible en dispositivos host seleccionados y sistemas operativos compatibles.
  2. Cuando sea compatible con el dispositivo y la pantalla.
  3. El puerto USB-C no carga el dispositivo Surface ni ningún dispositivo que requiera más de 15 W.
  4. El plástico enlazado al océano es residuos plásticos recuperados de océanos y vías navegables, limpiados y procesados en pellets de resina de plástico reciclados. Estos pellets reciclados se mezclan con plástico virgen durante el proceso de fabricación.
  5. En países o regiones de la OCDE, Microsoft opera programas de reciclaje de forma independiente o a través de terceros que cubren dispositivos de Microsoft. Además, compruebe la disponibilidad de los programas de reciclaje locales.
  6. El acceso directo de direcciones MAC está disponible en los siguientes dispositivos Surface que ejecutan sistemas operativos compatibles: Surface Go 4, Surface Laptop Go 3, Surface Laptop Studio 2, Surface Laptop 6 for Business, Surface Pro 10 for Business, Surface Pro 11th Edition (procesadores Snapdragon e Intel), Surface Laptop 7th Edition (Snapdragon e Intel processors), Surface Pro 11ª edición 5G y Surface Pro 10 con 5G.
  7. Surface Thunderbolt 4 Dock es compatible con Surface Laptop 3 con procesador Intel (SKU del sistema: Surface_Laptop_3_1867:1868). Para Surface Laptop 3 con procesador AMD (SKU del sistema: Surface_Laptop_3_1873), consulte la sección Problemas conocidos de esta página.
  8. Licencia de software necesaria para algunas características. Se vende por separado.
  9. 4K a 60 Hz a través de USB-C requiere compatibilidad con alta velocidad de bits 3 (HBR3) tanto en la pantalla como en el equipo host.
  10. Obtén más información en Cable Matters Desk Mount for Microsoft Surface Thunderbolt 4 Dock.
  11. El modo de administración de Surface Enterprise para acceso directo de direcciones MAC y dock está disponible en dispositivos host seleccionados y sistemas operativos compatibles.
  12. El plástico enlazado al océano es residuos plásticos recuperados de océanos y vías navegables, limpiados y procesados en pellets de resina de plástico reciclados. Estos pellets reciclados se mezclan con plástico virgen durante el proceso de fabricación.
  13. La garantía limitada de Microsoft se suma a los derechos de la ley del consumidor.
  14. Para arrancar PXE con Surface Thunderbolt 4 Dock con un dispositivo Surface compatible, es posible que primero tengas que instalar los controladores y firmware más recientes en el dispositivo Surface: Descarga de controladores y firmware para Surface.
