Configuración del conector de VMware HCX local

  • Artículo

Después de instalar el complemento VMware HCX, configure el conector VMware HCX local para su nube privada de Azure VMware Solution.

En este artículo, aprenderá a:

  • Empareje su VMware HCX Connector local con su Azure VMware Solution > HCX Cloud Manager
  • Configurar el perfil de red, el perfil de proceso y la malla de servicios
  • Comprobar el estado del dispositivo y validar que la migración es posible

Después de completar estos pasos, tendrá un entorno listo para producción para crear máquinas virtuales (VM) y la migración.

Requisitos previos

  • Instalar el conector VMware HCX.

  • VMware HCX Enterprise ya está disponible y se admite en Azure VMware Solution sin coste adicional. HCX Enterprise se instala automáticamente para todas las nuevas solicitudes de complementos de HCX y los clientes de HCX Advanced pueden actualizar a HCX Enterprise mediante Azure Portal.

  • Si tiene previsto habilitar VMware HCX MON, asegúrese de que tiene lo siguiente:

    • Centro de datos de NSX-T o el conmutador distribuido de vSphere (vDS) local para la extensión de red de HCX (no se admite el conmutador estándar de vSphere).

    • Uno o varios segmentos de red extendidos activos.

  • Cumple con los requisitos de la versión del software VMware.

  • El entorno de vSphere local (entorno de origen) cumple los requisitos mínimos.

  • Global Reach de Azure ExpressRoute se configura entre los circuitos de ExpressRoute de nube privada de Azure VMware Solution y del entorno local.

  • Todos los puertos necesarios están abiertos para realizar la comunicación entre los componentes locales y el entorno local de Azure VMware Solution.

  • Definición de segmentos de red de VMware HCX. Los casos de uso principales de VMware HCX son las migraciones de cargas de trabajo y la recuperación ante desastres.

  • Revise la documentación de VMware HCX para obtener información sobre el uso de HCX.

Agregar un emparejamiento de sitios

En el centro de datos, conecte o empareje VMware HCX Cloud Manager en Azure VMware Solution con VMware HCX Connector.

Importante

Según los límites de Azure VMware Solution, un único sistema de HCX Manager puede tener un máximo de 25 pares de sitio y 10 mallas de servicio, incluidos los emparejamientos de sitios entrantes y salientes.

  1. Inicie sesión en la instancia local de vCenter Server y, en Inicio, seleccione HCX.

  2. En Infraestructura, seleccione Emparejamiento de sitios y elija la opción Conectar a un sitio remoto (en el medio de la pantalla).

  3. Escriba la dirección URL o IP de Azure VMware Solution HCX Cloud Manager que anotó anteriormente https://x.x.x.9 y las credenciales de un usuario con el rol CloudAdmin en su nube privada. A continuación, seleccione Conectar.

    Nota

    Para establecer correctamente un emparejamiento de sitios:

    • VMware HCX Connector debe poder enrutarse a la dirección IP de HCX Cloud Manager a través del puerto 443.

    • Se recomienda una cuenta de servicio del origen de identidad externo, como Active Directory, para las conexiones de emparejamiento de sitios. Para obtener más información sobre cómo configurar cuentas independientes para los servicios conectados, consulte Arquitectura de acceso e identidad.

    Una pantalla muestra la conexión (emparejamiento) entre VMware HCX Cloud Manager en Azure VMware Solution y VMware HCX Connector local.

    Captura de pantalla del emparejamiento de sitios entre HCX Manager en Azure VMware Solution y VMware HCX Connector.

Creación de perfiles de red

El conector de VMware HCX implementa un subconjunto de aplicaciones virtuales (automatizadas) que requieren varios segmentos IP. Cree sus perfiles de red utilizando los segmentos de IP identificados durante la fase de planificación. Cree cuatro perfiles de red:

  • Administración
  • vMotion
  • Replicación
  • Vínculo superior

Nota:

  • Para Azure VMware Solution conectado a través de VPN, configure las MTU del perfil de red de enlace ascendente en 1350 para tener en cuenta la sobrecarga de IPSec.
  • Azure VMware Solution tiene como valor predeterminado 1500 MTU, que es suficiente para la mayoría de las implementaciones de ExpressRoute.
    • Si su proveedor de ExpressRoute no admite marcos gigantes, es posible que también deba reducir la MTU en las configuraciones de ExpressRoute.
    • Ajuste la configuración de MTU en los perfiles de red de HCX Connector (local) y HCX Cloud Manager (Azure VMware Solution).

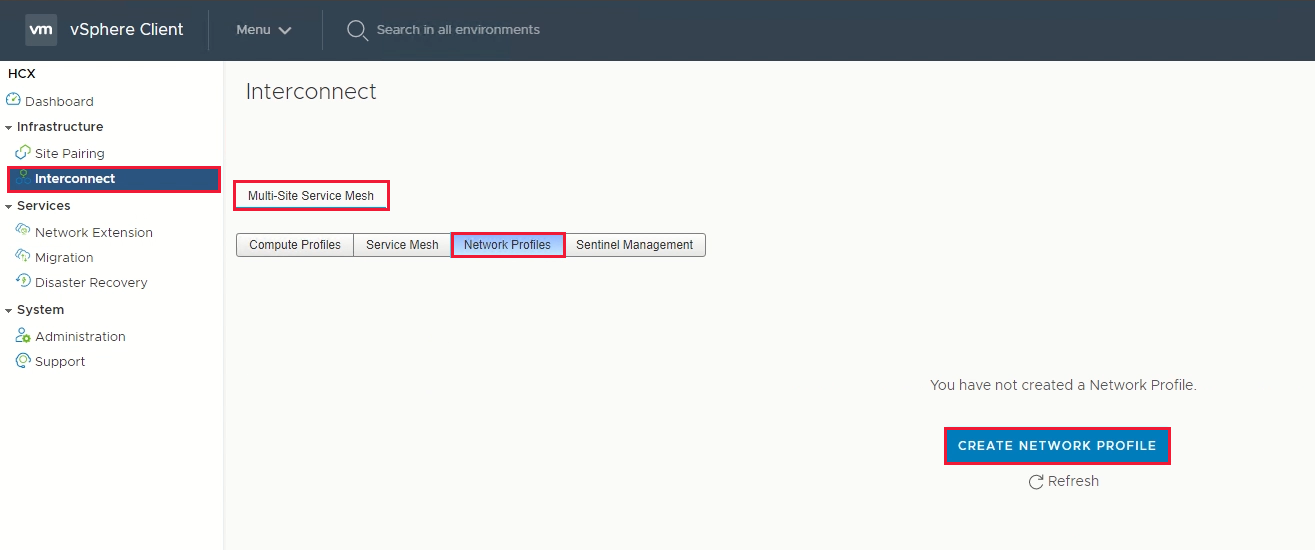

  1. En Infrastructure (Infraestructura), seleccione Interconnect>Multi-Site Service Mesh>Network Profiles>Create Network Profile (Interconectar > Malla de servicios de varios sitios > Perfiles de red > Crear perfil de red).

    Captura de pantalla que muestra dónde crear un perfil de red en el cliente de vSphere.

  2. En cada perfil de red, seleccione la red y el grupo de puertos, proporcione un nombre y cree el grupo de direcciones IP del segmento. Seleccione Crear.

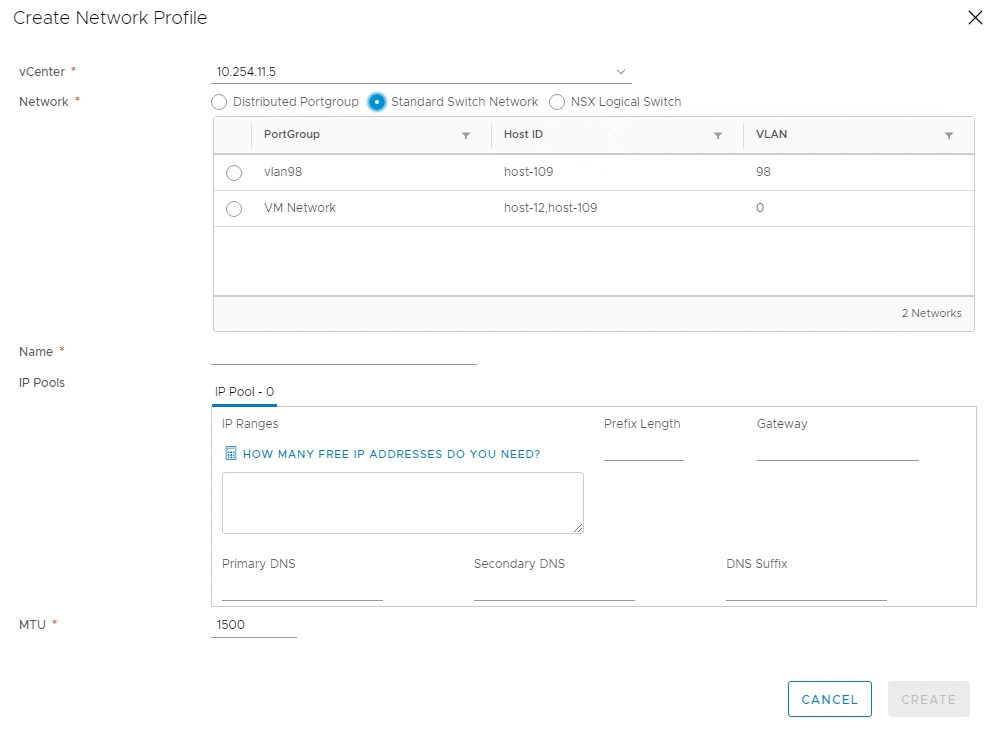

    Captura de pantalla que muestra los detalles para crear un nuevo perfil de red.

Para obtener una descripción general de este procedimiento de un extremo a otro, mire el vídeo Azure VMware Solution: perfil de red HCX.

Creación de un perfil de proceso

  1. En Infraestructura, seleccione Interconnect (Interconectar)>Compute Profiles (Perfiles de proceso)>Create Compute Profile (Crear perfiles de proceso) .

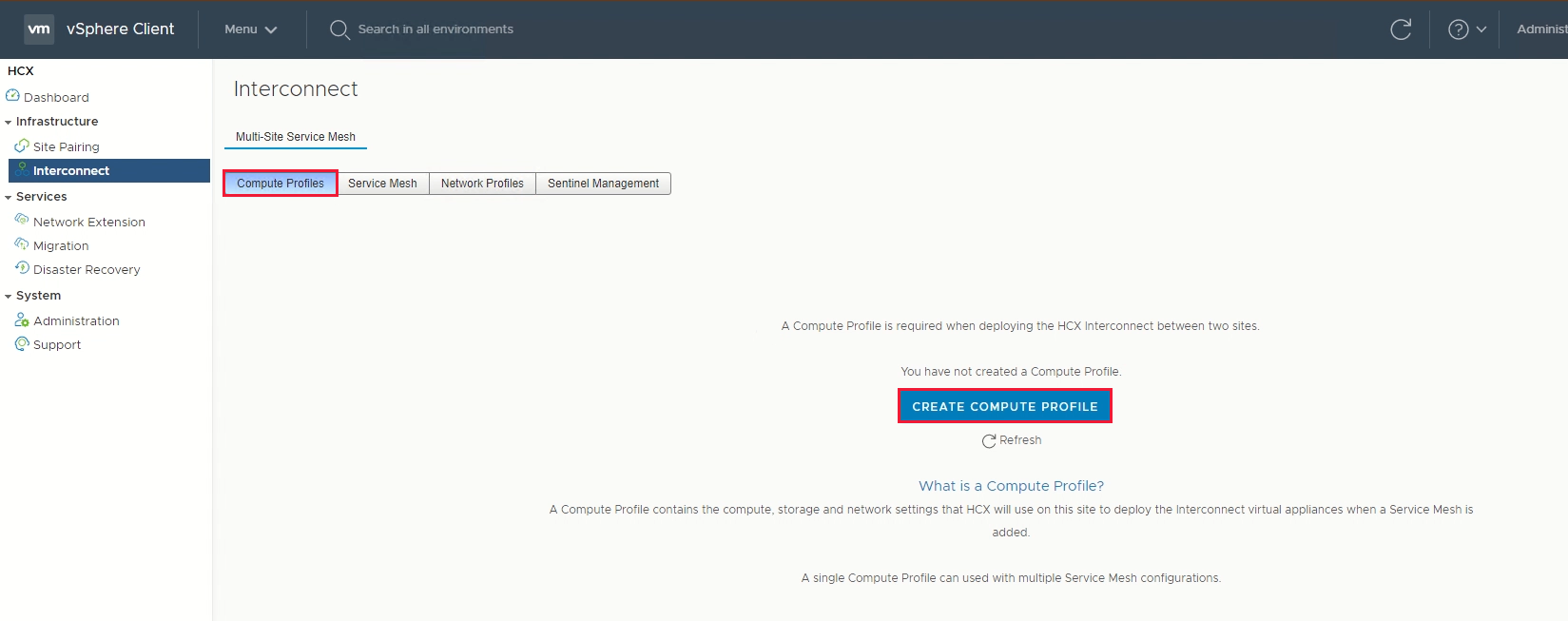

    Captura de pantalla que muestra las opciones para comenzar a crear un perfil informático.

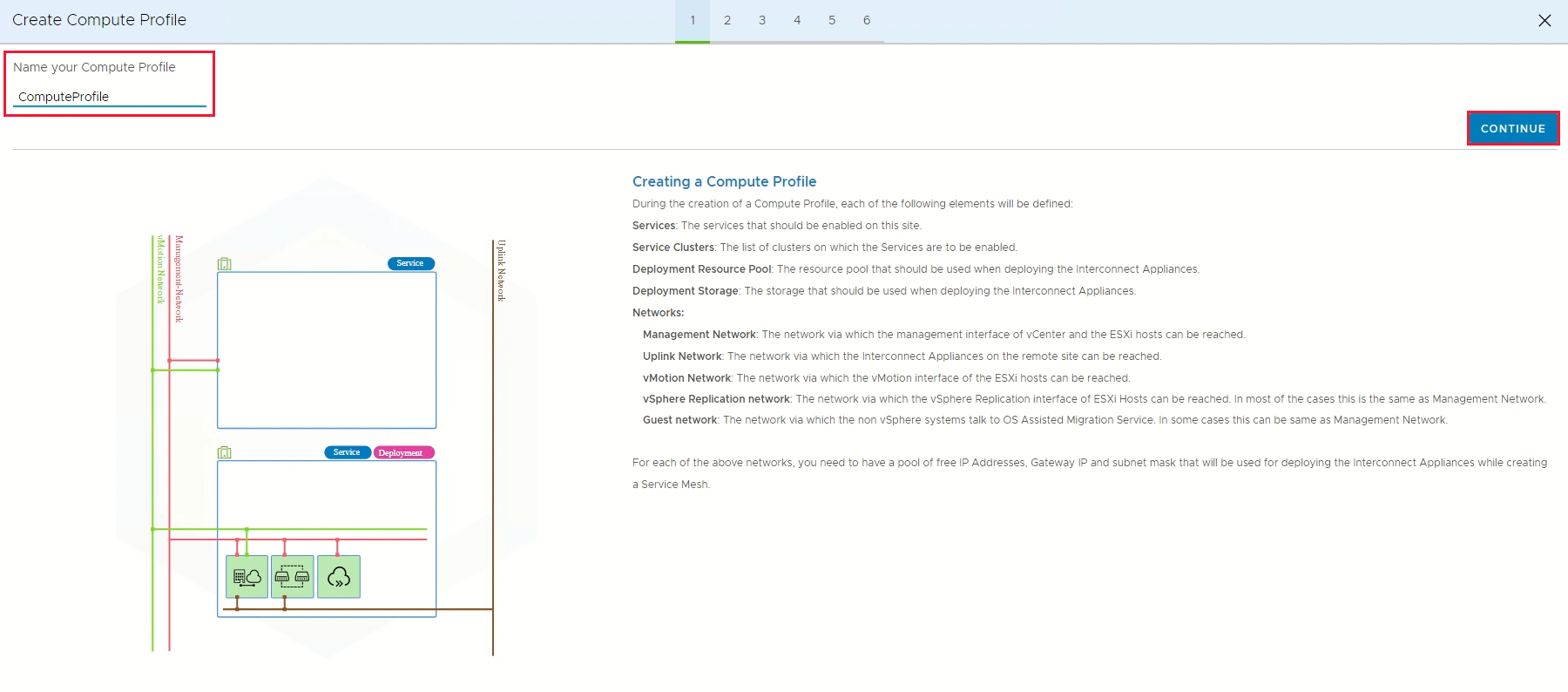

  2. Escriba un nombre para el perfil y seleccione Continuar.

    Captura de pantalla que muestra dónde crear un perfil informático en el cliente de vSphere.

  3. Seleccione los servicios que se van a habilitar, como la migración, la extensión de red o la recuperación ante desastres y, a continuación, seleccione Continue (Continuar).

  4. En Select Service Resources (Seleccionar recursos de servicio), seleccione uno o más recursos de servicio (clústeres) para habilitar los servicios de VMware HCX seleccionados.

  5. Cuando vea los clústeres en el centro de datos local, seleccione Continuar.

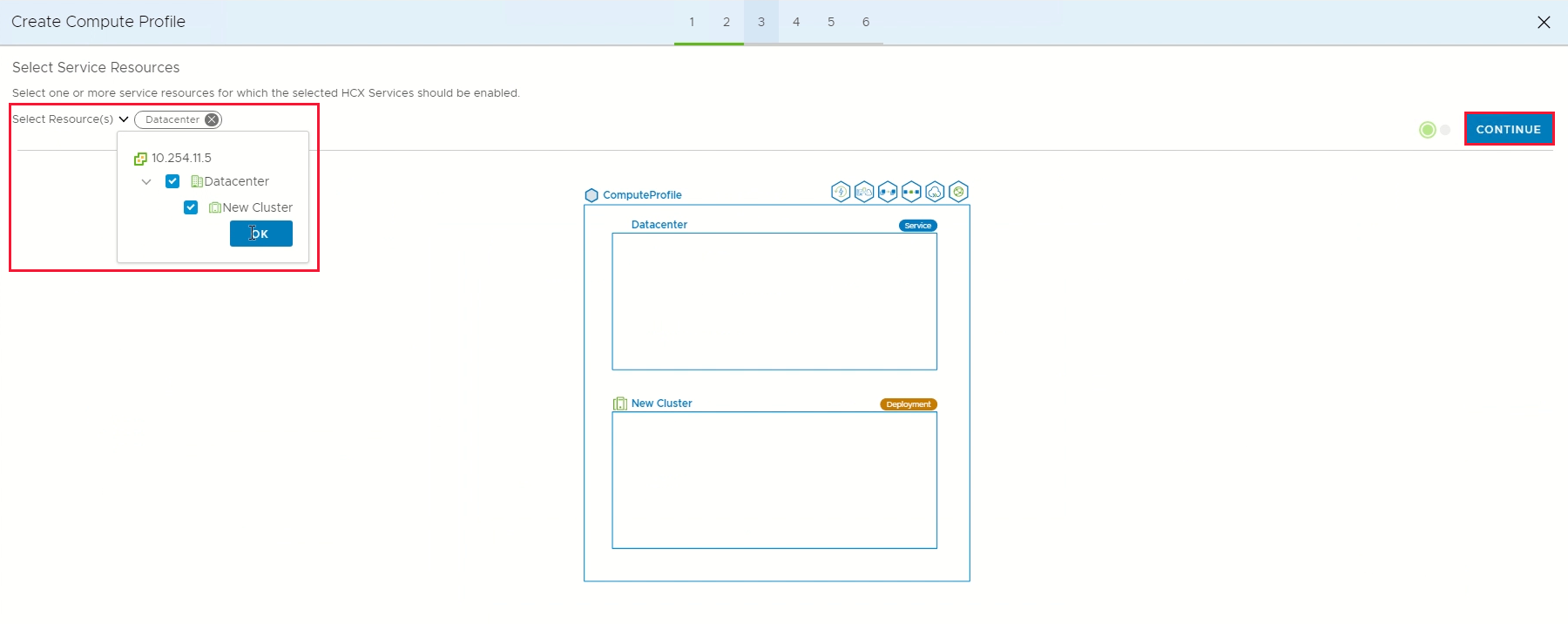

    Captura de pantalla que muestra los recursos de servicio seleccionados y el botón Continuar.

  6. En Select Datastore (Seleccionar almacén de datos), seleccione el recurso de almacenamiento del almacén de datos para implementar los dispositivos de interconexión de VMware HCX. Después, seleccione Continuar.

    Cuando se seleccionan varios recursos, VMware HCX usa el primero seleccionado hasta que se agota su capacidad.

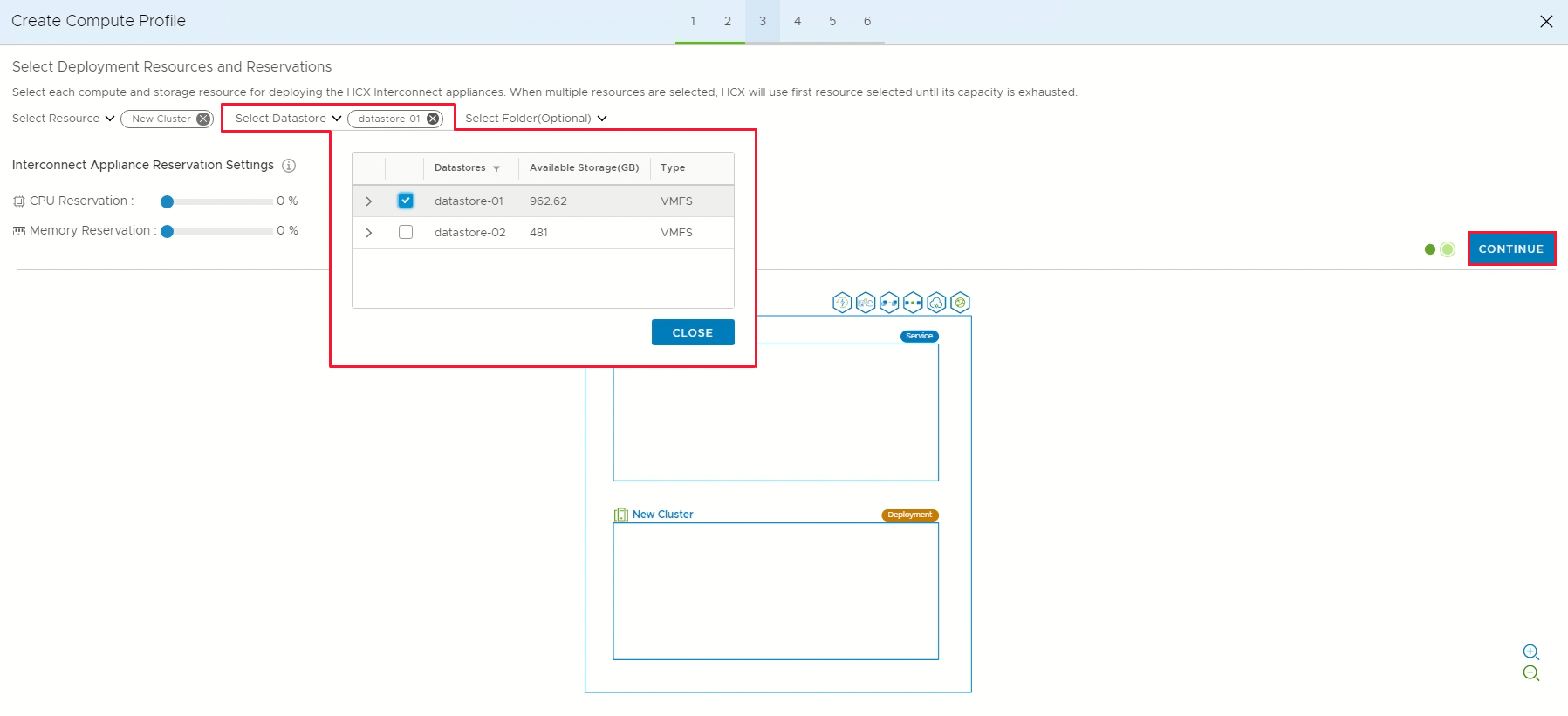

    Captura de pantalla que muestra un recurso de almacenamiento de datos seleccionado y el botón Continuar.

  7. En Select Management Network Profile (Seleccionar perfil de red de administración), seleccione el perfil de red de administración que creó en los pasos anteriores. Después, seleccione Continuar.

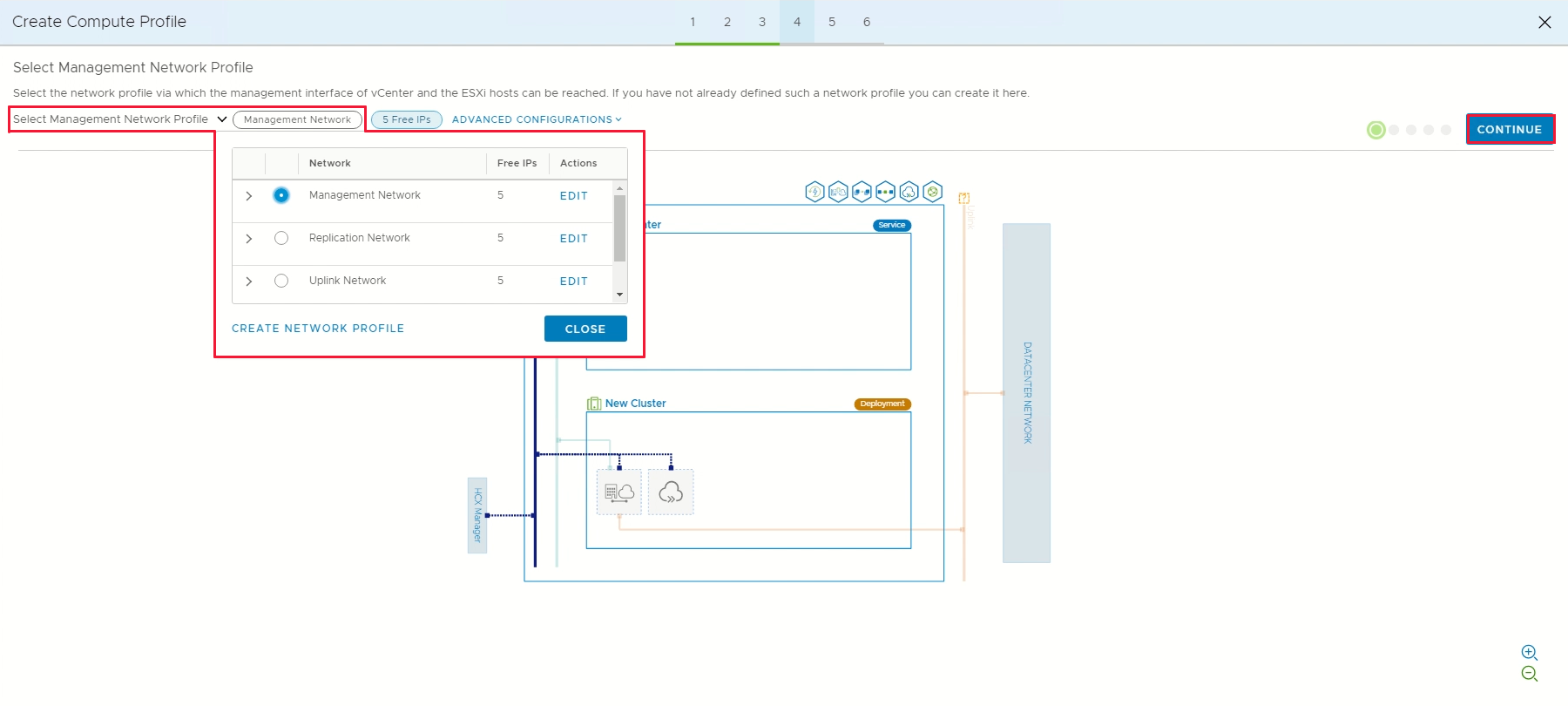

    Captura de pantalla que muestra la selección de un perfil de red de administración y el botón Continuar.

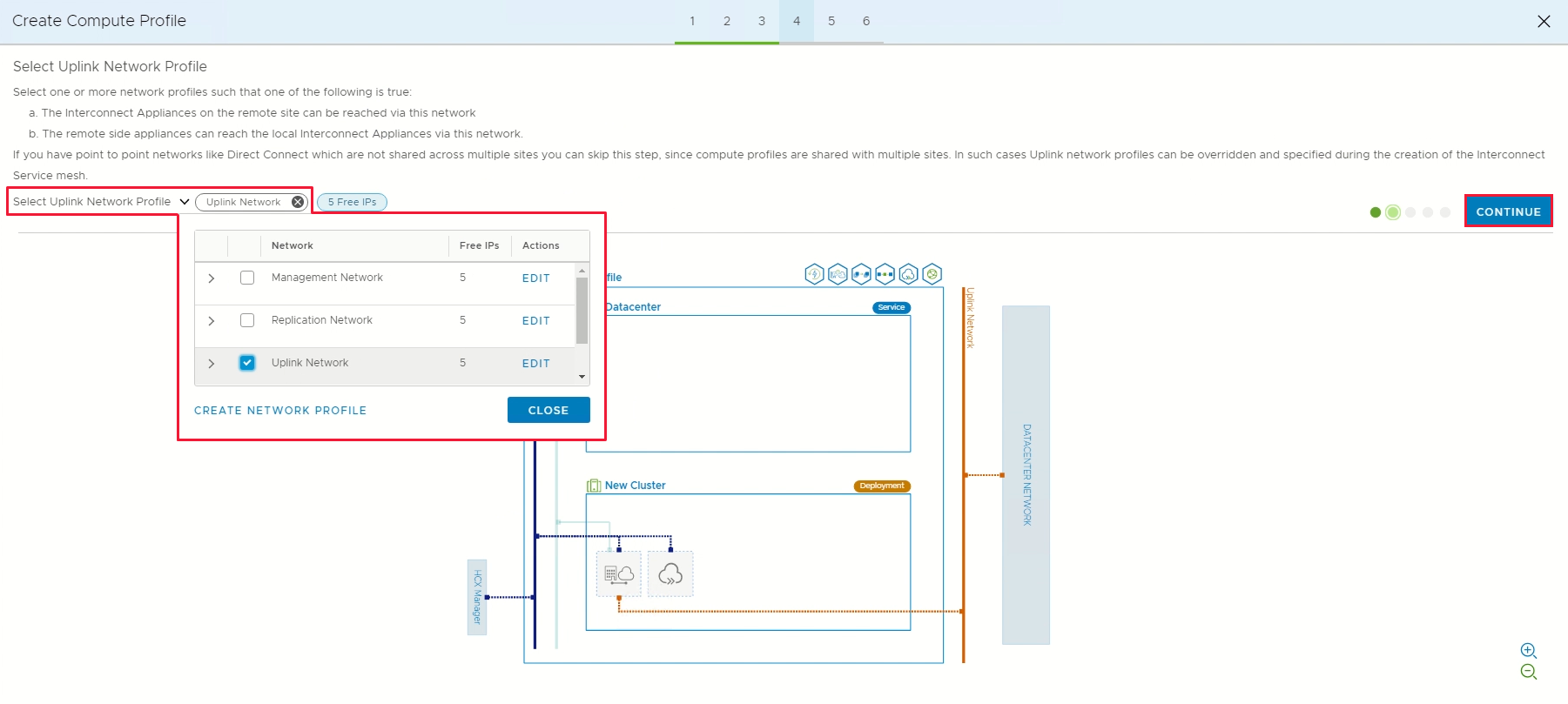

  8. En Select Uplink Network Profile (Seleccionar perfil de red de vínculo superior), seleccione el perfil de red de vínculo superior que ha creado en el procedimiento anterior. Después, seleccione Continuar.

    Captura de pantalla que muestra la selección de un perfil de red de enlace ascendente y el botón Continuar.

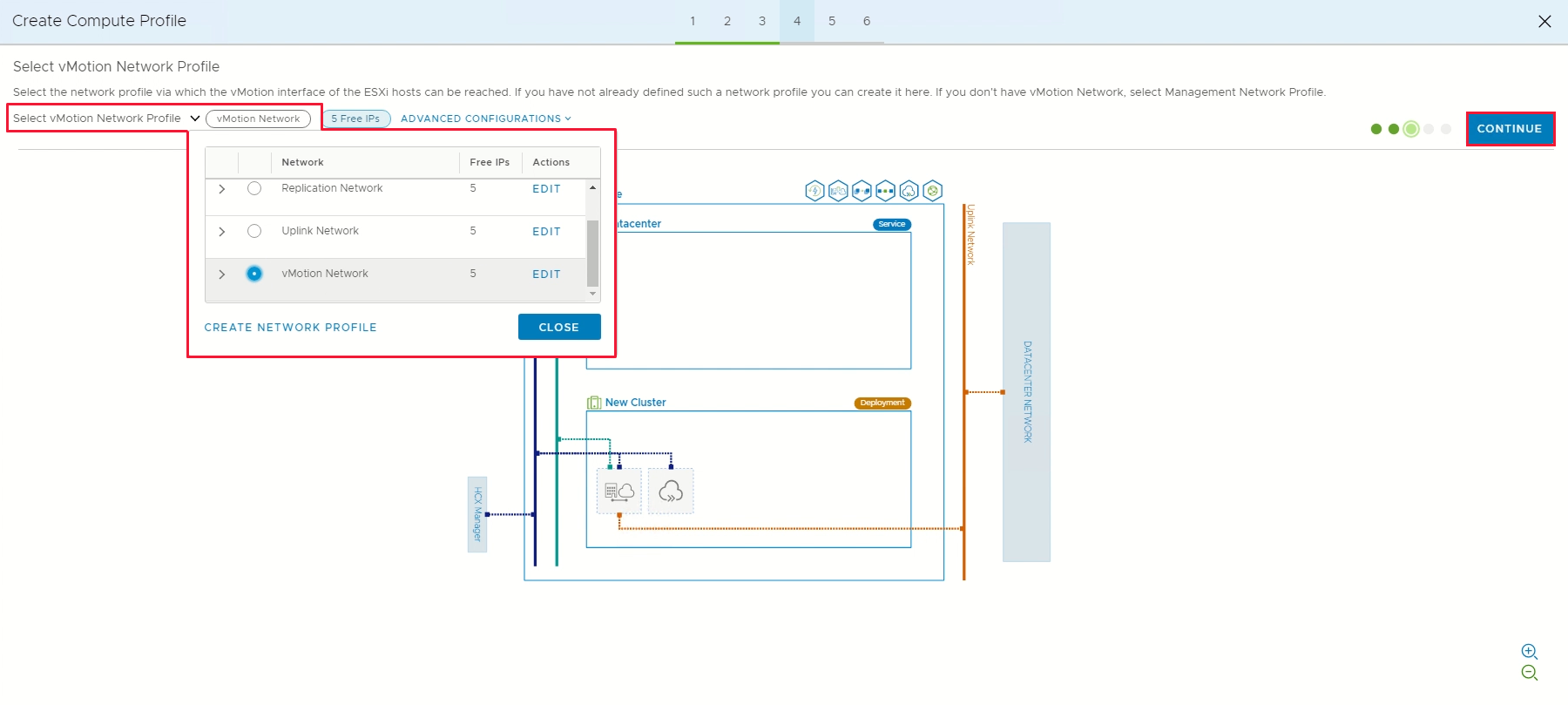

  9. En Seleccionar perfil de red de vMotion, seleccione el perfil de red de vMotion que creó en los pasos anteriores. Después, seleccione Continuar.

    Captura de pantalla que muestra la selección de un perfil de red de vMotion y el botón Continuar.

  10. En Seleccionar perfil de red de replicación de vSphere, seleccione el perfil de red de replicación que creó en los pasos anteriores. Después, seleccione Continuar.

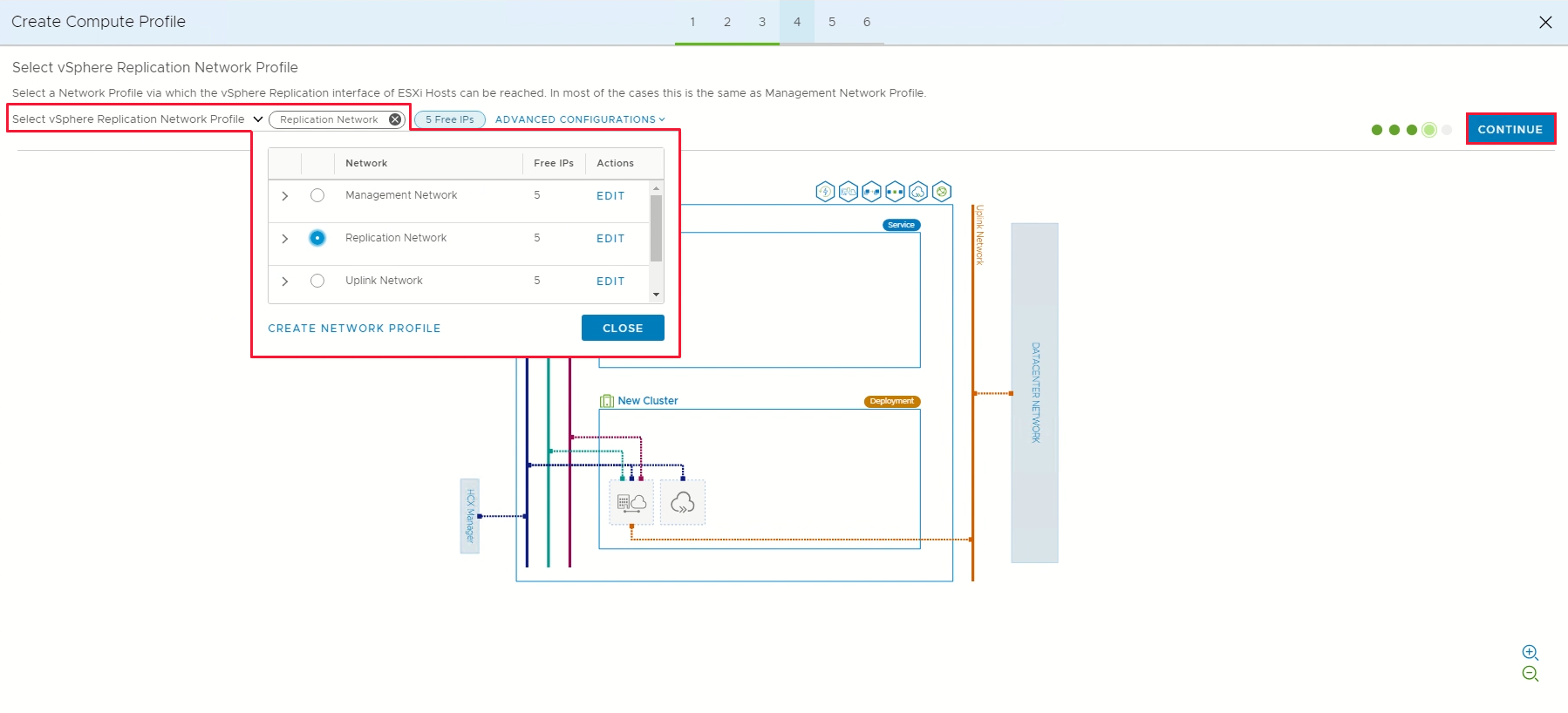

    Captura de pantalla que muestra la selección de un perfil de red de replicación y el botón Continuar.

  11. En Seleccionar los conmutadores distribuidos para las extensiones de red, seleccione los conmutadores que contienen las máquinas virtuales que se van a migrar a Azure VMware Solution en una red extendida de nivel 2. Después, seleccione Continuar.

    Nota:

    Si no está migrando máquinas virtuales en redes extendidas de nivel 2 (L2), omita este paso.

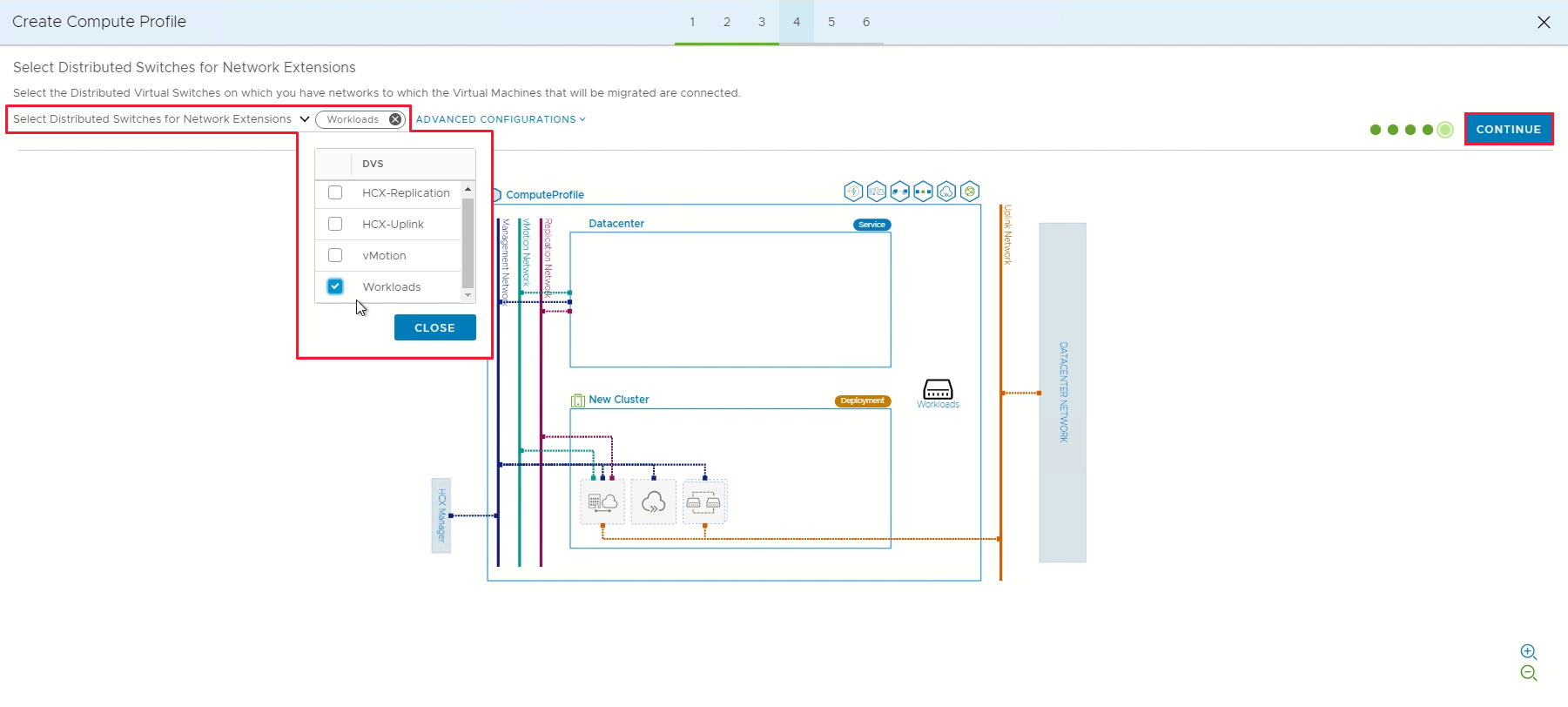

    Captura de pantalla que muestra la selección de conmutadores virtuales distribuidos y el botón Continuar.

  12. Revise las reglas de conexión y seleccione Continue (Continuar).

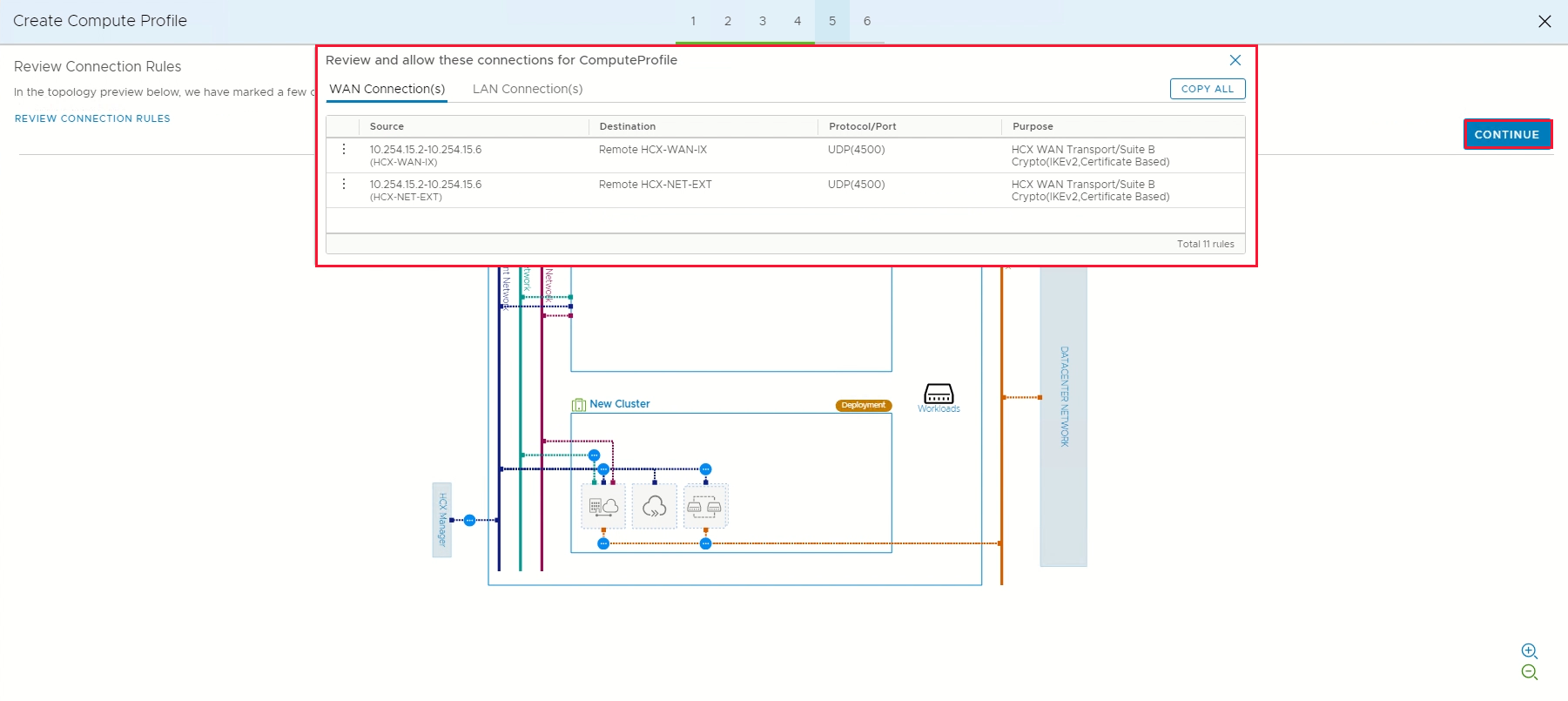

    Captura de pantalla que muestra las reglas de conexión y el botón Continuar.

  13. Seleccione Finish (Finalizar) para crear el perfil de proceso.

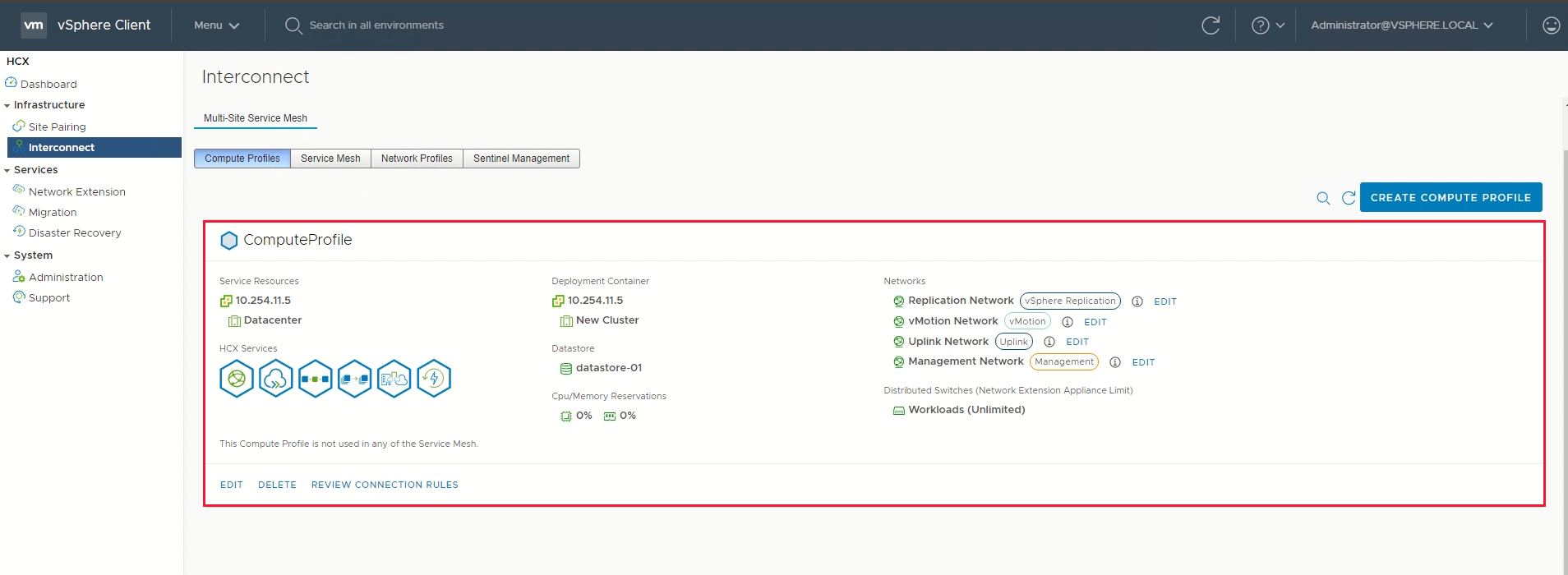

    Captura de pantalla que muestra información del perfil informático.

Puede encontrar información de un extremo a otro de este procedimiento en el vídeo Azure VMware Solution: Perfil de proceso.

Creación de una malla de servicios

Importante

Asegúrese de que el puerto UDP 4500 está abierto entre las direcciones del perfil de red de "vínculo superior" de la instancia local de VMware HCX Connector y las direcciones del perfil de red de "vínculo superior" de Azure VMware Solution HCX Cloud. (Se requería UDP 500 en las versiones heredadas de HCX. Consulte https://ports.vmware.com para obtener la información más reciente).

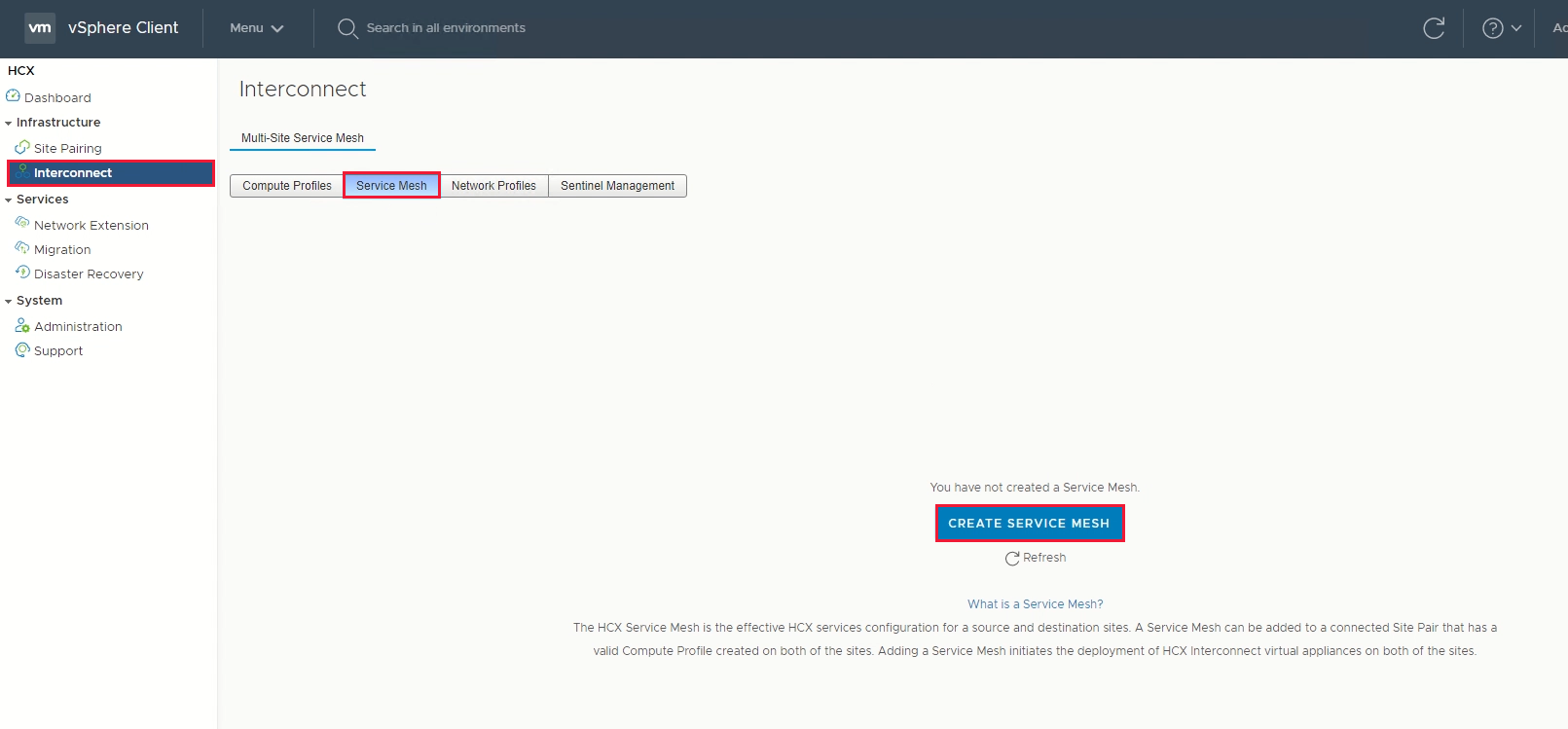

  1. En la opción Infrastructure (Infraestructura), seleccione Interconnect>Service Mesh>Create Service Mesh (Interconexión > Malla de servicios > Crear malla de servicios).

    Captura de pantalla que muestra dónde crear una malla de servicios en el cliente de vSphere.

  2. Revise los sitios que se han rellenado previamente y, a continuación, seleccione Continuar.

    Nota:

    Si esta es la primera configuración de la malla de servicios, no tendrá que modificar esta pantalla.

  3. Seleccione los perfiles de proceso de origen y remoto en las listas desplegables y, a continuación, seleccione Continue (Continuar).

    Las selecciones definen los recursos donde las VM pueden consumir los servicios de VMware HCX.

    Nota:

    En un SDDC en modo mixto con un clúster de AV64, la implementación de dispositivos de malla de servicio en el clúster de AV64 no es viable ni se admite. Sin embargo, esto no impide que realice la migración de HCX o la extensión de red directamente en clústeres AV64. El contenedor de implementación puede ser cluster-1 y hospedar los dispositivos HCX.

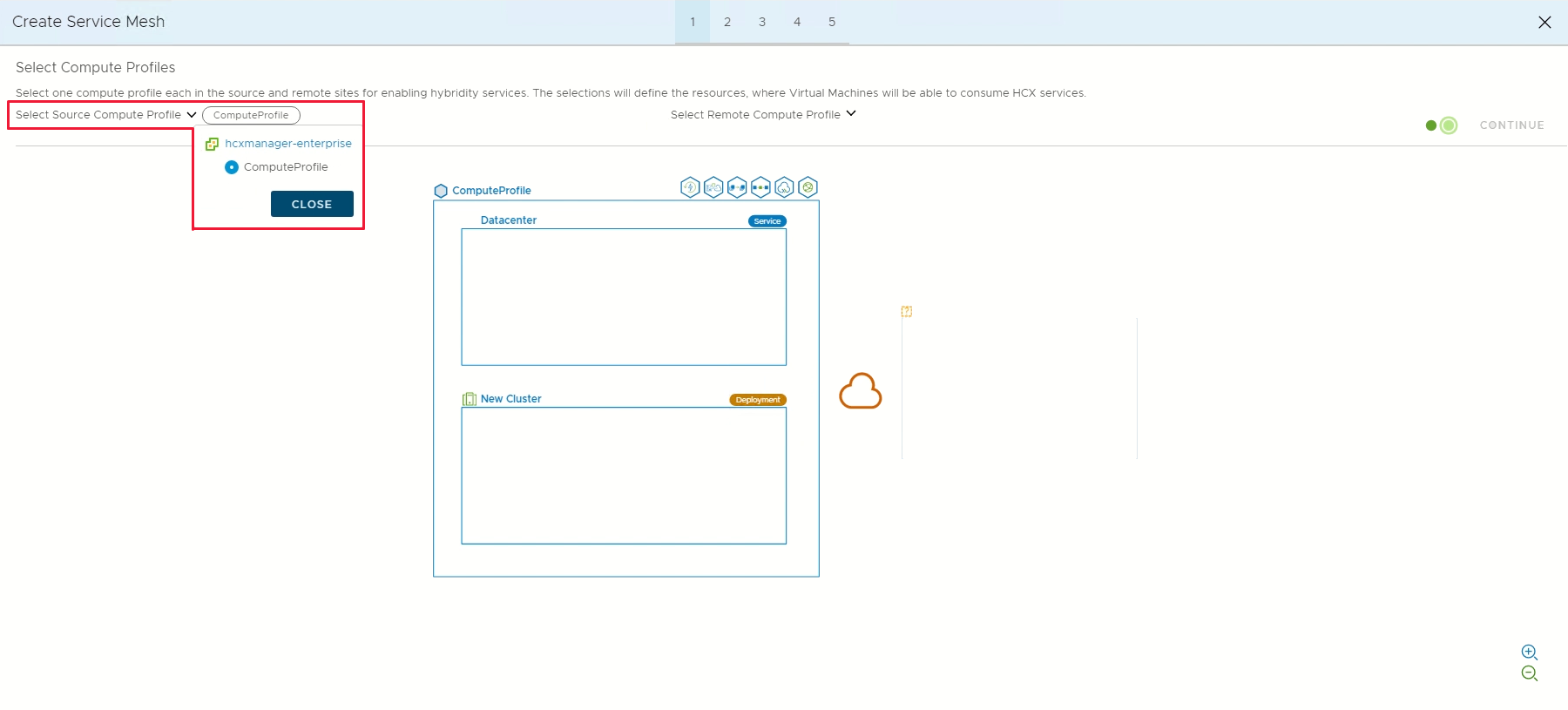

    Captura de pantalla que muestra la selección del perfil de proceso de origen.

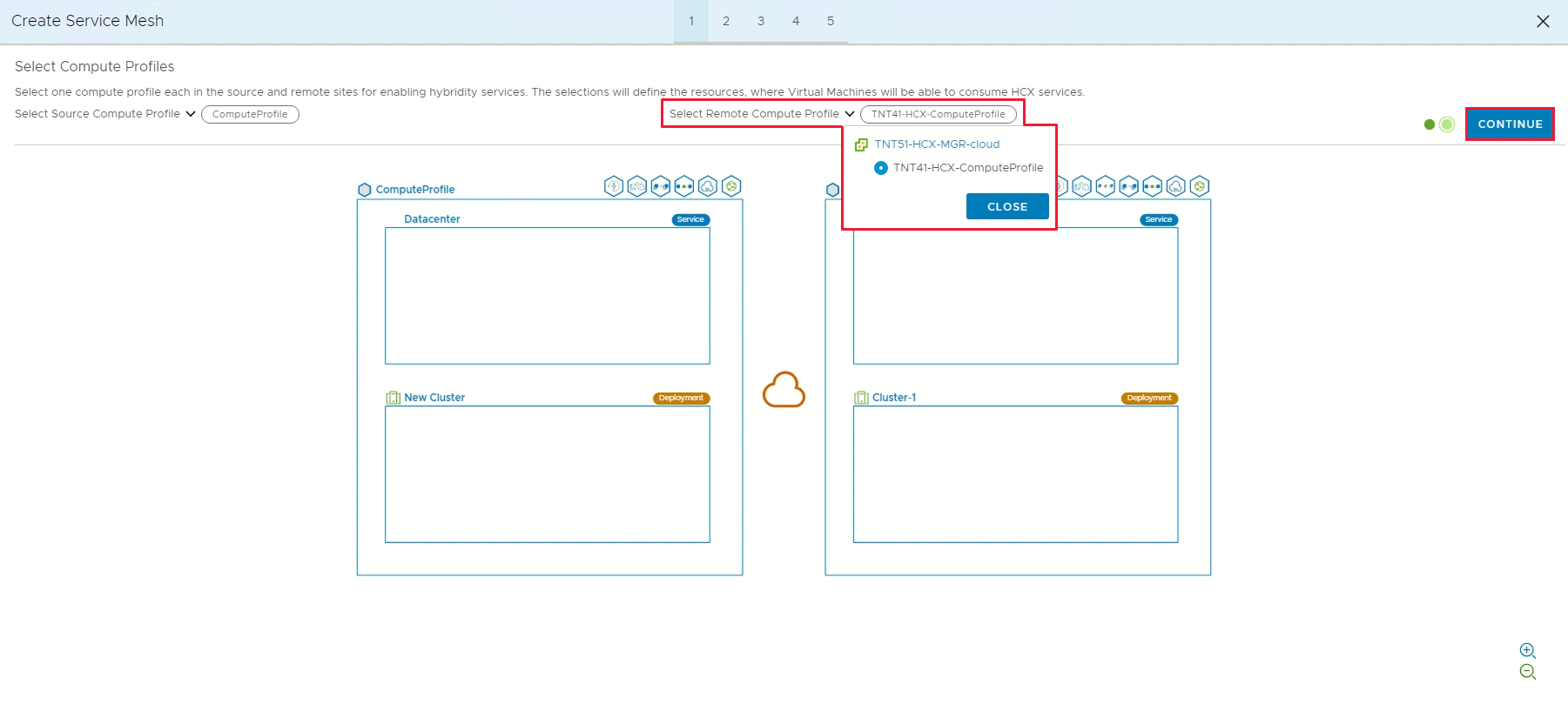

    Captura de pantalla que muestra la selección del perfil de proceso remoto.

  4. Revise los servicios que se van a habilitar y, a continuación, seleccione Continuar.

  5. En Advanced Configuration - Override Uplink Network profiles (Configuración avanzada: Invalidar los perfiles de red de vínculo superior), seleccione Continue (Continuar).

    Los perfiles de red de vínculo superior se conectan a la red a través de la cual se puede acceder a los dispositivos de interconexión del sitio remoto.

  6. En Advanced Configuration - Network Extension Appliance Scale Out (Configuración avanzada: escalabilidad horizontal del dispositivo de extensión de red), revise la información y seleccione Continuar.

    Puede tener hasta ocho VLAN por dispositivo. También puede implementar otro dispositivo para agregar ocho VLAN más. También debe disponer de espacio de IP para los dispositivos adicionales. Tiene que haber una IP por dispositivo. Para más información, consulte los límites de configuración de VMware HCX.

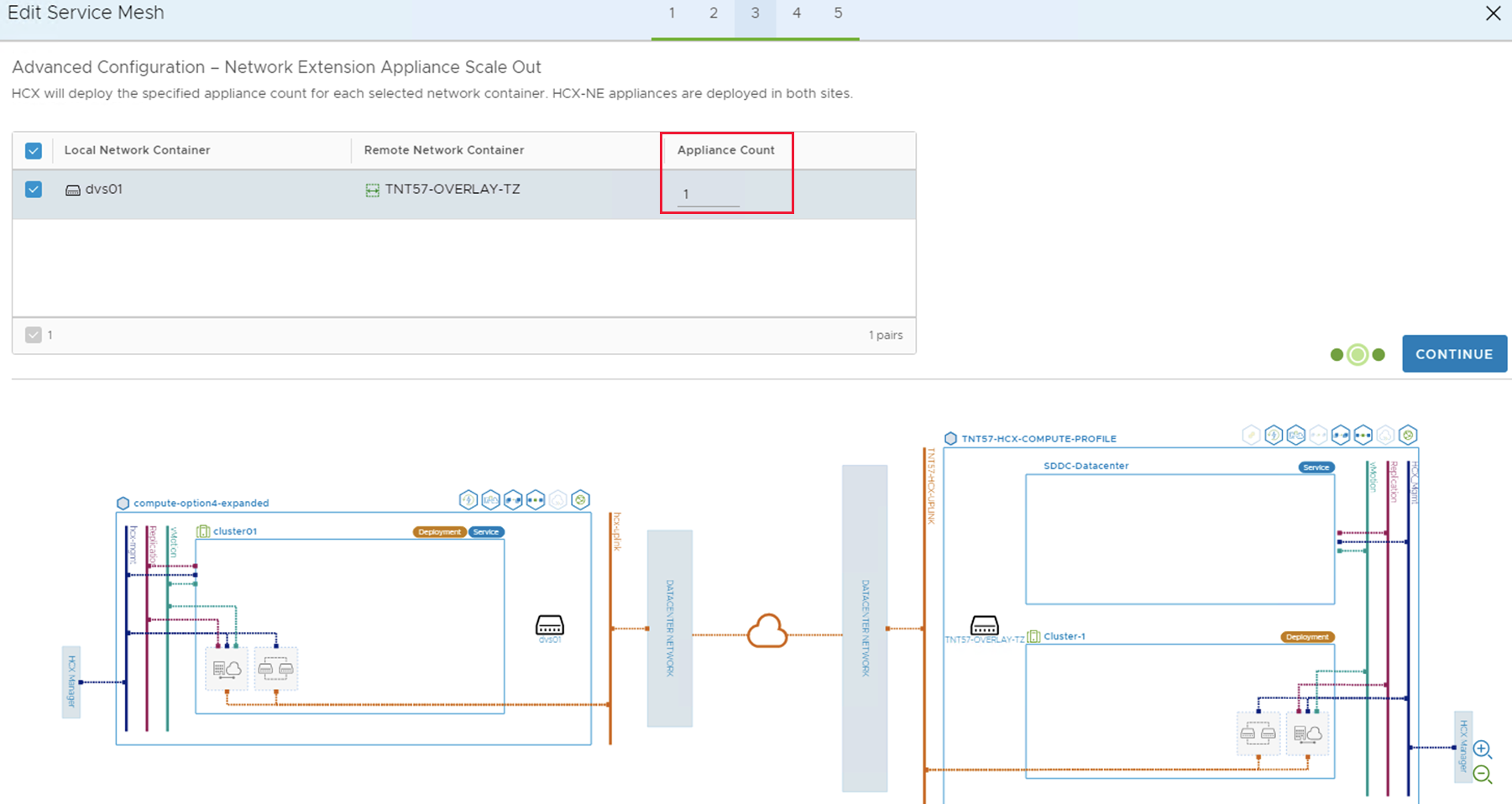

    Captura de pantalla que muestra dónde hay que aumentar el número de VLAN.

  7. En Advanced Configuration - Traffic Engineering (Configuración avanzada: ingeniería de tráfico), revise y realice las modificaciones que considere necesarias y, a continuación, seleccione Continue (Continuar).

  8. Revise la vista previa de la topología y seleccione Continue (Continuar).

  9. A continuación, escriba un nombre descriptivo para esta malla de servicios y seleccione Finalizar para terminar el proceso.

  10. Seleccione Ver tareas para supervisar la implementación.

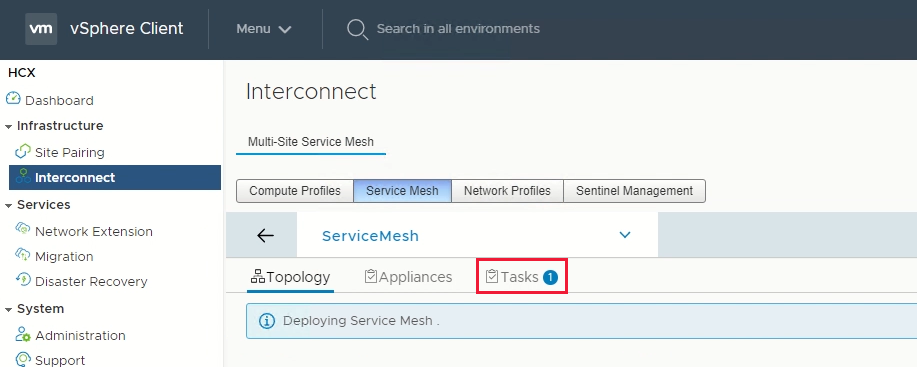

    Captura de pantalla que muestra el botón para ver tareas.

    Una vez que la implementación de la malla de servicios se realice correctamente, los servicios se muestran en color verde.

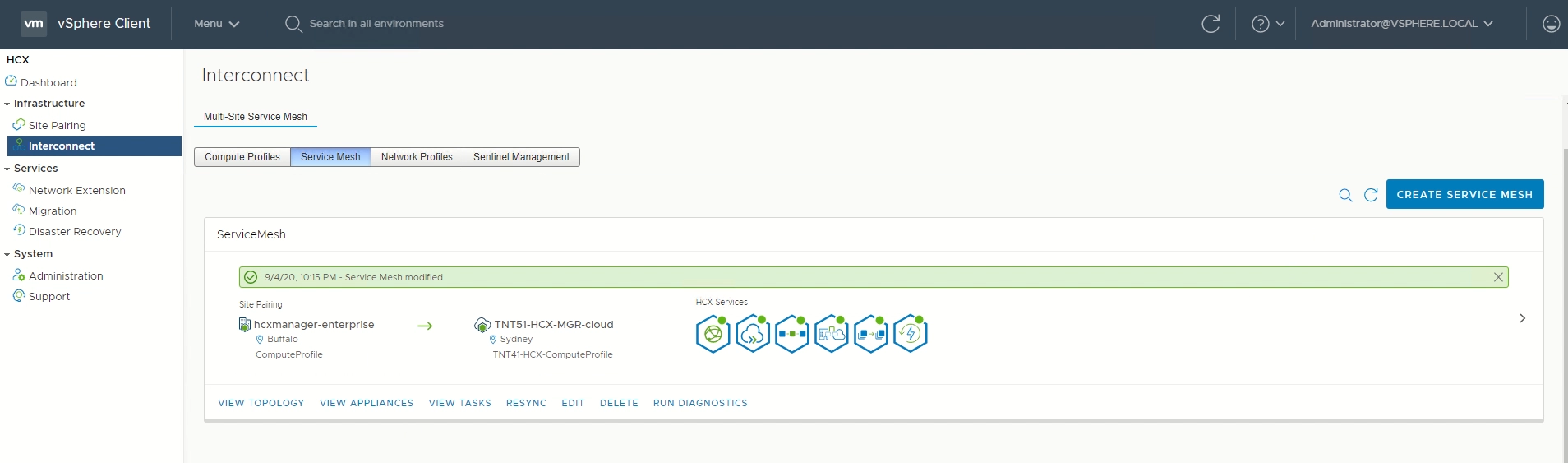

    Captura de pantalla que muestra indicadores verdes en los servicios.

  11. Para comprobar el estado de la malla de servicios, compruebe el estado del dispositivo.

  12. Seleccione Interconnect>Appliances (Interconectar > Dispositivos).

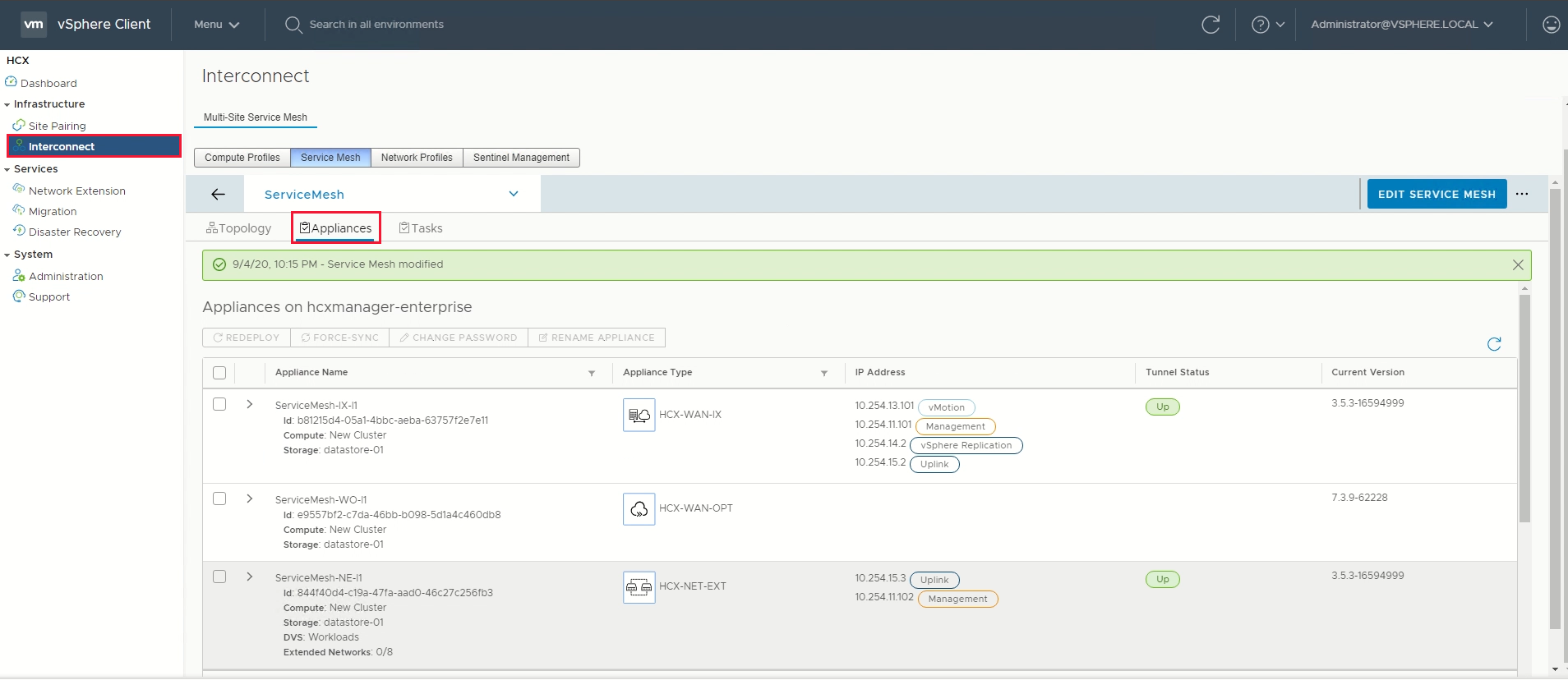

    Captura de pantalla que muestra opciones para verificar el estado del dispositivo.

    Nota:

    Después de establecer la malla de servicio, es posible que observe un nuevo almacén de datos y un nuevo host en la nube privada. Este es un comportamiento normal después de establecer una malla de servicios.

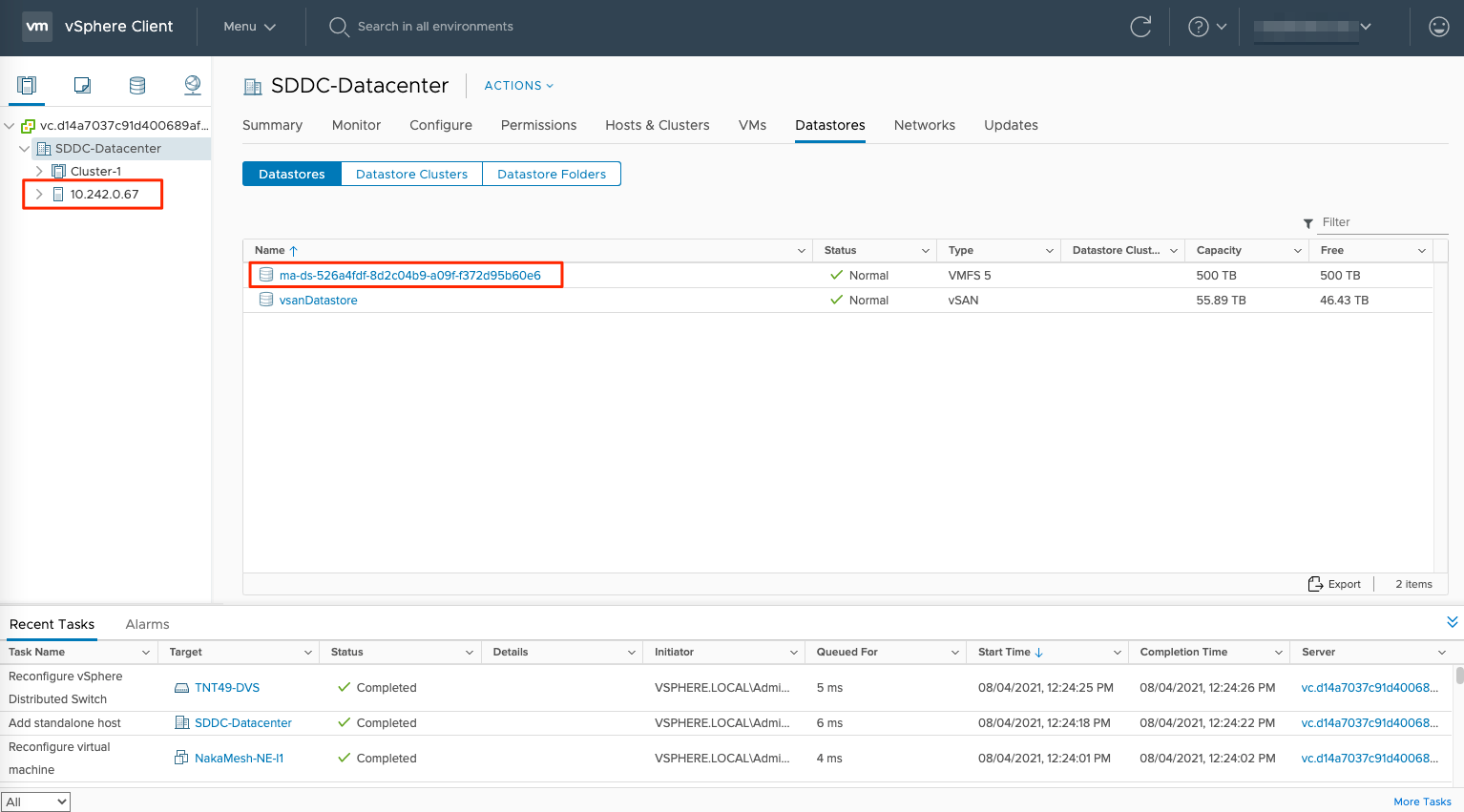

    Captura de pantalla que muestra el host y el almacén de datos de malla de servicios HCX.

El estado del túnel de interconexión HCX debe mostrar ACTIVO en verde. Ahora está listo para migrar y proteger las máquinas virtuales de Azure VMware Solution mediante VMware HCX. Azure VMware Solution admite migraciones de cargas de trabajo con o sin una extensión de red que le permite migrar cargas de trabajo en el entorno de vSphere, crear redes locales e implementar máquinas virtuales en esas redes. Para más información, consulte la documentación de VMware HCX.

Para obtener una descripción general completa de este procedimiento, mire el vídeo Azure VMware Solution: malla de servicio.

Pasos siguientes

Ahora que ha configurado el conector HCX, explore los siguientes artículos:
