Arquitectura de un grupo de SQL dedicado (anteriormente SQL DW) en Azure Synapse Analytics

Azure Synapse Analytics es un servicio de análisis que engloba el almacenamiento de datos empresariales y el análisis de macrodatos. Esto le ofrece la libertad de consultar los datos de los términos.

Nota:

Para más información sobre Azure Synapse Analytics, vea este vídeo en el que se explican las mejoras del movimiento de datos.

Componentes de la arquitectura de SQL de Synapse

El grupo de SQL dedicado (anteriormente SQL DW) aprovecha una arquitectura de escalabilidad horizontal para distribuir el procesamiento de cálculo de datos entre varios nodos. La unidad de escalado es una abstracción de la eficacia de proceso que se conoce como unidad de almacenamiento de datos. Como el proceso está separado del almacenamiento, se puede escalar con independencia de los datos del sistema.

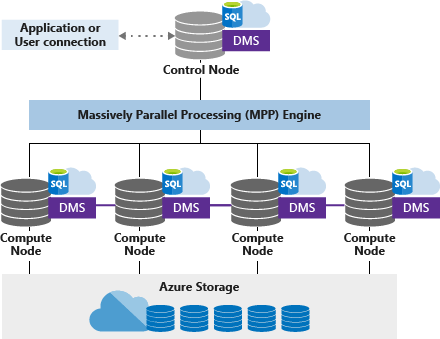

Arquitectura de un grupo de SQL dedicado (anteriormente SQL DW)

El grupo de SQL dedicado (anteriormente SQL DW) usa una arquitectura basada en nodos. Las aplicaciones se conectan y emiten comandos T-SQL a un nodo de control. El nodo de control hospeda el motor de consultas distribuidas, que optimiza las consultas para el procesamiento en paralelo y, después, pasa las operaciones a los nodos de ejecución para hacer su trabajo en paralelo.

Los nodos de ejecución almacenan todos los datos del usuario en Azure Storage y ejecutan las consultas en paralelo. El Servicio de movimiento de datos (DMS) es un servicio interno de nivel de sistema que mueve datos entre los nodos según sea necesario para ejecutar consultas en paralelo y devolver resultados precisos.

Con el almacenamiento y el proceso desacoplados, cuando usa un grupo de SQL dedicado (anteriormente SQL DW), puede realizar lo siguiente:

  • Cambiar la potencia del proceso independientemente de las necesidades de almacenamiento.
  • Aumentar o reducir la capacidad de proceso en un grupo de SQL dedicado (anteriormente SQL DW), sin tener que mover los datos.
  • Pausar la potencia del proceso mientras se dejan los datos intactos, por lo que solo paga por el almacenamiento.
  • Reanudar la capacidad de proceso durante las horas operativas.

Azure Storage

La instancia de SQL del grupo de SQL dedicado (anteriormente SQL DW) aprovecha Azure Storage para mantener seguros los datos del usuario. Puesto que los datos se almacenan y administran en Azure Storage, el consumo de almacenamiento se cobra aparte. Los datos están particionados en distribuciones para optimizar el rendimiento del sistema. Puede elegir qué modelo de particionamiento quiere usar para distribuir los datos cuando define la tabla. Se admiten estos patrones de particionamiento:

  • Hash
  • Round Robin
  • Replicar

Nodo de control

El nodo de control es el cerebro de la arquitectura. Es el front-end que interactúa con todas las aplicaciones y conexiones. El motor de consultas distribuidas se ejecuta en el nodo de control para optimizar y coordinar las consultas en paralelo. Al enviar una consulta T-SQL, el nodo de control la transforma en consultas que se ejecutan en cada distribución en paralelo.

Nodos de proceso

Los nodos de proceso proporcionan la eficacia de cálculo. Las distribuciones se asignan a nodos de proceso para su procesamiento. A medida que paga por más recursos de proceso, las distribuciones se reasignan a los nodos de ejecución disponibles. El número de nodos de ejecución va de 1 a 60, y viene determinado por el nivel de servicio de SQL de Synapse.

Cada nodo de cálculo tiene un identificador de nodo que está visible en las vistas del sistema. Para ver el identificador del nodo de ejecución, busque la columna node_id en las vistas del sistema cuyos nombres comiencen por sys.pdw_nodes. Para obtener una lista de las vistas del sistema, consulte Vistas del sistema de Synapse SQL.

Servicio de movimiento de datos

Servicio de movimiento de datos (DMS) es la tecnología de transporte de datos que coordina el movimiento de los datos entre los nodos de proceso. Algunas consultas requieren el movimiento de datos para asegurarse de que las consultas paralelas devuelven resultados precisos. Cuando un movimiento de datos es necesario, DMS asegura que los datos adecuados llegan a la ubicación adecuada.

Distribuciones

Una distribución es la unidad básica de almacenamiento y procesamiento de consultas en paralelo que se ejecutan en datos distribuidos. Cuando Synapse SQL ejecuta una consulta, el trabajo se divide en 60 consultas más pequeñas que se ejecutan en paralelo.

Cada una de estas 60 consultas más pequeñas se ejecuta en una de las distribuciones de datos. Cada nodo de ejecución administra una o más de las 60 distribuciones. Un grupo de SQL dedicado (anteriormente SQL DW) con recursos de proceso máximos cuenta con una distribución por nodo de proceso. Un grupo de SQL dedicado (anteriormente SQL DW) con recursos de proceso mínimos tiene todas las distribuciones por nodo de proceso.

Nota:

Para obtener recomendaciones sobre la mejor estrategia de distribución de tablas que se va a usar en función de las cargas de trabajo, consulte Asesor de distribución de Azure Synapse SQL.

Tablas distribuidas mediante una función hash

Una tabla con distribución por hash puede ofrecer el máximo rendimiento de consultas para combinaciones y agregaciones en tablas grandes.

Para particionar los datos en una tabla con distribución por hash, se usa una función hash para asignar de una manera determinista cada fila a una distribución. En la definición de tabla, una de las columnas se designa como columna de distribución. La función hash usa el valor de la columna de distribución para asignar cada fila a una distribución.

El siguiente diagrama muestra cómo se almacena una tabla completa (no distribuida) como una tabla distribuida mediante una función hash.

Tabla distribuida

  • Cada fila pertenece a una distribución.
  • Un algoritmo hash determinista asigna cada fila a una distribución.
  • El número de filas de la tabla por cada distribución varía, lo que se hace patente en los diferentes tamaños de tablas.

Es preciso tener en cuenta consideraciones de rendimiento al seleccionar una columna de distribución, tales como la diferenciación, la asimetría de datos o los tipos de consultas que se ejecutan en el sistema.

Tablas distribuidas con el método round robin

Una tabla round robin es la tabla más sencilla de crear y ofrece un rendimiento rápido cuando se usa como tabla de almacenamiento provisional para las cargas.

Una tabla distribuida con el método round robin distribuye los datos uniformemente en la tabla, pero sin ninguna optimización adicional. Una distribución se elige primero de manera aleatoria y, después, los búferes de filas se asignan a las distribuciones secuencialmente. Es rápido cargar datos en una tabla round robin, pero el rendimiento de las consultas puede mejorar con tablas con distribución por hash. Las combinaciones de tablas round robin requieren reconstruir los datos, y esto requiere tiempo adicional.

Tablas replicadas

Una tabla replicada proporciona el rendimiento de consultas más rápido para tablas pequeñas.

Una tabla que se replica tiene una copia completa de la tabla almacenada en la caché de cada nodo de proceso. Por lo tanto, al replicar una tabla se elimina la necesidad de transferir sus datos de un nodo de proceso a otro antes de una combinación o agregación. Las tablas replicadas se usan mejor con tablas pequeñas. Se requiere almacenamiento adicional y hay sobrecargas adicionales que se producen al escribir datos que hacen que las tablas grandes sean poco prácticas.

En el diagrama siguiente se muestra una tabla replicada que se almacena en caché en la primera distribución de cada nodo de proceso.

Tabla replicada

Pasos siguientes

Ahora que ya sabe un poco sobre Azure Synapse, aprenda a crear un grupo de SQL de dedicado (anteriormente SQL DW) rápidamente y a cargar los datos de ejemplo. Si no está familiarizado con Azure, el Glosario de Azure le puede resultar útil para consultar la nueva terminología que se encuentre. También, puede examinar algunos de estos otros recursos de Azure Synapse.
