Uso del Diseñador de canalizaciones

El Diseñador de canalizaciones es un editor gráfico hospedado en Microsoft Visual Studio, que permite crear nuevas canalizaciones; ver las plantillas de canalización incluidas con Microsoft BizTalk Server; mover componentes de canalización dentro de una canalización; y configure canalizaciones, fases y componentes de canalización.

El Diseñador de canalizaciones usa tres herramientas clave del shell de Visual Studio como parte de la experiencia de diseño:

• La ventana Propiedades, donde la mayoría de las características de los objetos de canalización se ven y modifican.

• El Cuadro de herramientas, que se usa como origen para la superficie de diseño.

• Superficie de diseño, donde los componentes del Cuadro de herramientas se arrastran y quitan.

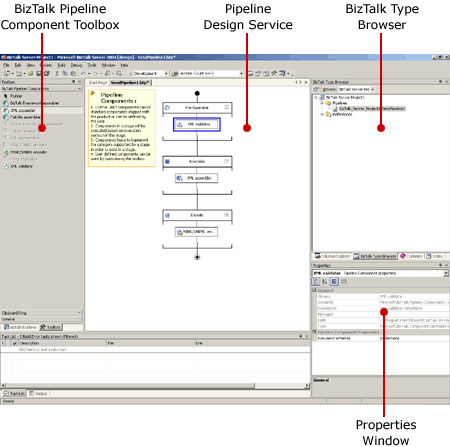

  En la ilustración siguiente se muestra el entorno del Diseñador de canalizaciones.


  Muestra el entorno del Diseñador de canalizaciones.

  El Diseñador de canalizaciones se integra con la plantilla de proyecto de BizTalk para mejorar la experiencia de desarrollo. Después de usar el sistema de proyecto para crear un nuevo proyecto de BizTalk, puede usar el comando Agregar nuevo elemento en el menú Archivo para agregar una canalización a la solución. Para obtener más información sobre la plantilla de proyecto de BizTalk, vea Usar el sistema de proyectos de BizTalk.

Nota:

En versiones anteriores de BizTalk Server, el concepto de una canalización se encapsulaba en canales de mensajes y puertos, que definieron un orden establecido de componentes específicos que se aplicaron a un documento. En esta versión, la canalización es flexible porque es libre de reordenar los componentes en cada fase de la canalización y puede insertar fácilmente varios componentes personalizados en toda la canalización.

La superficie de diseño del Diseñador de canalizaciones permite dibujar una representación gráfica de una canalización. La superficie de diseño ocupa la sección principal de la ventana de Visual Studio y le permite editar las canalizaciones que pertenecen a un proyecto de BizTalk. Para navegar entre canalizaciones, haga clic en las pestañas situadas encima de la superficie de diseño.

Cada canalización se compone de fases, con cada fase que contiene uno o varios componentes. Si no hay componentes en una etapa, una marca de agua con texto indica que las formas se pueden insertar desde la Caja de herramientas. Cuando se inserta la primera forma en una fase, el texto inicial desaparece. La superficie de diseño muestra la tubería de manera vertical, que va desde la parte superior (inicio) hasta la parte inferior (final).

Al igual que con otros programas comunes de Microsoft Windows, puede realizar varias tareas, como Abrir y guardar en el menú Archivo .
