Prozesuaren animazioaren ikuspegi orokorra

Prozesuen animazioarekin, prozesuen garapena denboran zehar bistaratu dezakezu. Animazioa zure prozesu-maparen edo sare sozialaren grafikoaren gainean erreproduzitzen ikus dezakezu Animazio-pantailan.

Doitu animazio-kontrolaren ezarpenak

Kontrolatu animazio-abiadura, ezarpen aurreratuak eta gehiago Animazio-pantailan.

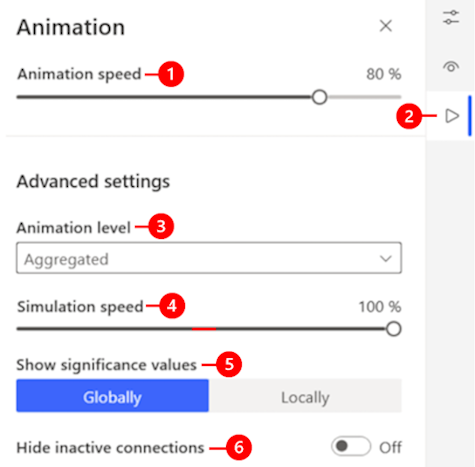

Legenda:

1. Animazioaren abiaduraren graduatzailea: Mugitu graduatzailea animazioaren erreprodukzio-abiadura doitzeko. Animazio-markoan bistaratzen den informazioa aldatu gabe mantentzen da.

2. Eskuineko geziaren ikonoa: Hautatu Animazio pantaila irekitzeko.

3. Animazio mailaren goitibeherako menua: Bi aukera daude: Hautatu Berehala prozesuko benetako dinamika erreprodukzioan zehar erakutsiko dela adierazteko. Hautatu Agregatua une honetan monitorizatutako denbora-puntuaren inguruko denbora-tartean agregatutako prozesu-dinamikak erreprodukzioan zehar erakutsiko direla adierazteko.

   Uneko ikuspegirako informazioa biltzeko erabiltzen den denbora-tartearen iraupena prozesuen meatzaritzaren parte da. Prozesuaren iraupenaren eta simulazio-abiaduraren araberakoa da. Adibidez, zenbat eta handiagoa izan simulazio-abiadura, orduan eta luzeagoa da denbora-tartea agregatzen.

4. Simulazio-abiaduraren graduatzailea: Mugitu graduatzailea bistaratutako animazio-informazioa oinarritzen den prozesu-simulazio-abiadura doitzeko. Simulazio-abiaduraren aldaketak eragina du bistaratutako prozesu-dinamikaren xehetasun-mailan. Prozesuaren izaeraren, iraupenaren eta analisi-helburuaren arabera, xehetasun-maila handiagoa edo txikiagoa duten dinamikak hobetsi daitezke.

   Bestela, prozesu iraupen luzeko bat baduzu eta dinamikaren analisi zehatza behar baduzu denbora laburrago batean, iragazki bat erabili nahi izango duzu aztergai den prozesua dagokion aldira soilik mugatzeko.

5. Erakutsi esangura-balioak: Ezarri modua animazioan ertzen eta nodoen kolore-nabarmentzearekin. Bi aukera: Hautatu Globalki grafikoaren ertzetan eta nodoetan uneko balioa koloretan nabarmentzeko, simulatutako prozesu osoko nodo eta ertz guztien balio guztiekin alderatuta. Hautatu Tokian grafikoaren ertzak eta nodoak kolorez nabarmentzeko, simulatutako prozesuko nodo eta ertz guztien uneko balioekin alderatuta.

   Informazio gehiago lortzeko, joan Balioen garrantzia erakutsi atalera.

6. Ezkutatu konexio inaktiboak: Aktibatu edo Itzali unean aktibo ez dauden konexioak erakusteko edo ezkutatzeko. Konexio inaktiboak ezkutatzeak animazioa gutxiago nahasten du.

Erabili erreprodukzio-kontrola

Animazioaren erreprodukzioaren kontrola pantailaren beheko aldean dago. Erabili animazioa hasteko, pausatzeko edo prozesuan edozein posiziora joateko.

Prozesuko benetako denborari buruzko informazioa Erreproduzitu animazioa aukeraren eskuinaldean agertzen da.

1. Animazioa erreproduzitzeko, hautatu Erreproduzitu animazioa. Automatizazioa erreproduzitzen den heinean, prozesuaren simulazioko nodo-zenbakiak eta ertzen koloreak aldatu egiten dira. Informazio gehiago lortzeko, joan Animazio elementuen funtzioak atalera.

   Erreproduzitu animazioa hautatzen duzunean, botoia Automatizazioa pausatu bihurtzen da.

2. Automatizazioaren erreprodukzioa aldi baterako geldiarazteko, hautatu Automatizazioa pausatu.
